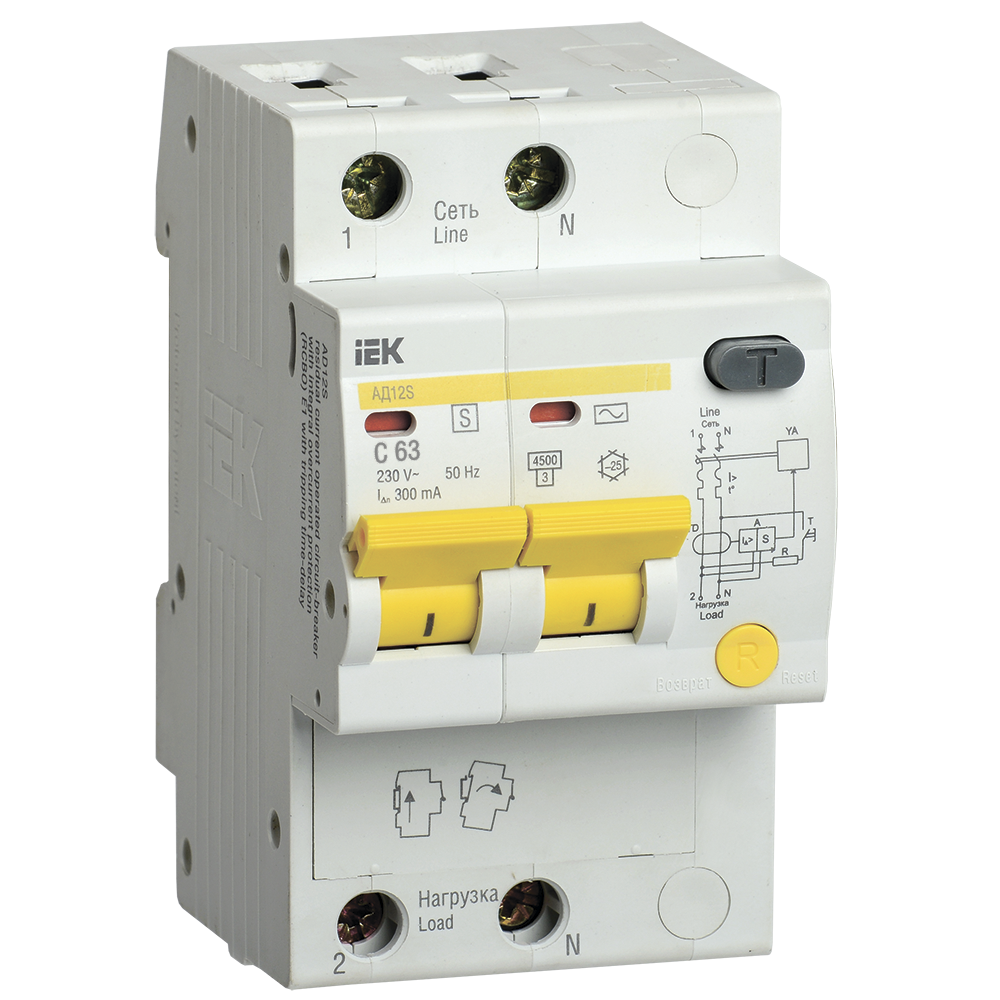

KARAT Дифференциальный автомат АД12S 2P 63А 300мА тип AC IEK

3674

Описание
Характеристики

Селективные дифференциальные автоматы АД12S со встроенной защитой от сверхтоков предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока. Дифференциальные автоматы АД12S обеспечивают: - защиту от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; - защиту от возгорания изоляции токоведущих частей при возникновении тока утечки; - защиту от перегрузки и короткого замыкания. В аппаратах предусмотрена индикация срабатывания от дифференциального тока. В качестве коммутационных аппаратов в использованы автоматические выключатели ВА47-29 новой серии.

Преимущества

Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Увеличенная прочность корпуса за счет двух дополнительных заклепок и монолитной лицевой панели.
Наличие индикатора положения контактов.
Компактная энергоэффективная конструкция: дифференциальный блок меньших габаритов экономит место в щитовом оборудовании.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает потери мощности.
Конструкция АД12S позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.
Индикатор срабатывания по дифференциальному току — кнопка "Возврат".
Удобный монтаж/демонтаж без использования инструментов.

Особенности конструкции

Конструкция АД12S позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.

Усовершенствованная дугогасительная система: патент № RU 139886.

Наличие индикатора положения контактов.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Индикатор срабатывания по дифференциальному току - кнопка "Возврат".

Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.

Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Удобный монтаж/демонтаж без использования инструментов.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации

Отзывы

Информационные материалы

Презентация

Дополнительные изображения

Модели для проектировщиков

DWG-формат

Характеристики ИЕК

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 7
Количество защищенных полюсов 2
Количество полюсов 2
Макс сечение входящего кабеля 35
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин раб напряжение 230
Номин ток 63
Номин ток утечки 0,3
Номинальная диф наибольшая вкл и откл способность 4500
Общ количество полюсов 2
Отключающая способность 4.5
Отключающая способность по EN 60898 4,5
Отключающая способность по IEC 60947-2 4,5
Отключение нейтрали Да
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип тока утечки Переменный (AC)
Характеристика срабатывания - кривая тока C
Частота 50 Гц
Ширина по количеству модульных расстояний 3

В наличии на складе: 39 шт.

склад Мск: 39 шт.

1440.00р.

На складе
Код товара: MAD13-2-063-C-300
Артикул: 3674
