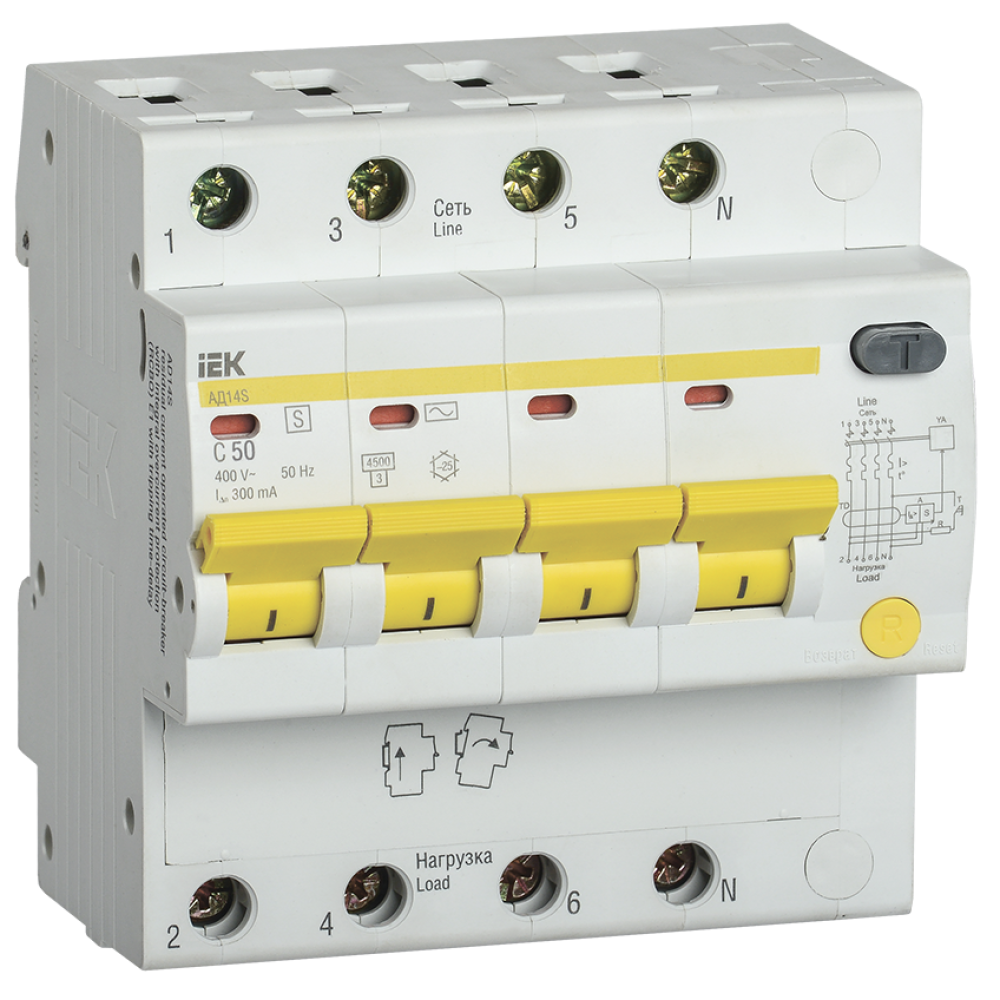

KARAT Дифференциальный автомат АД14S 4P 50А 300мА тип AC IEK

3684

Описание
Характеристики

Селективные дифференциальные автоматы со встроенной защитой от сверхтоков используются для построения селективных (многоступенчатых) схем защиты от дифференциального тока. Предназначены для эксплуатации в однофазных электрических цепях переменного тока напряжением 230 В частотой 50 Гц, рассчитаны на номинальный ток от 20 А до 63 А. Номинальный отключающий дифференциальный ток (уставка срабатывания) 100 мА и 300 мА. Применяются в распределительных щитах жилых и общественных зданий, квартирных щитках, устройствах временного электроснабжения строительных площадок, садовых домов, гаражей. Благодаря усовершенствованной конструкции дифференциального блока и компактным габаритам обеспечивается экономия места в щитке.

Преимущества

Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
Встроенная защита от длительных перенапряжений сети.
Стандартное присоединение нагрузки и двойное присоединение сети.
Визуальная индикация состояния контактов и светодиодная индикация наличия напряжения на клеммах "Нагрузка".
Компактная энергоэффективная конструкция - экономия места в щите.
Увеличенная прочность корпуса - 2 дополнительные заклепки и монолитная лицевая панель.
Безвинтовое присоединение дополнительных устройств КС47, КСВ47.
Быстрый монтаж/демонтаж без использования инструментов.

Особенности конструкции

Кнопка "ТЕСТ" для проверки работоспособности устройства.

Усовершенствованная дугогасительная система: патент № RU 139886.

Наличие индикатора положения контактов.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации

Отзывы

Информационные материалы

Презентация

Дополнительные изображения

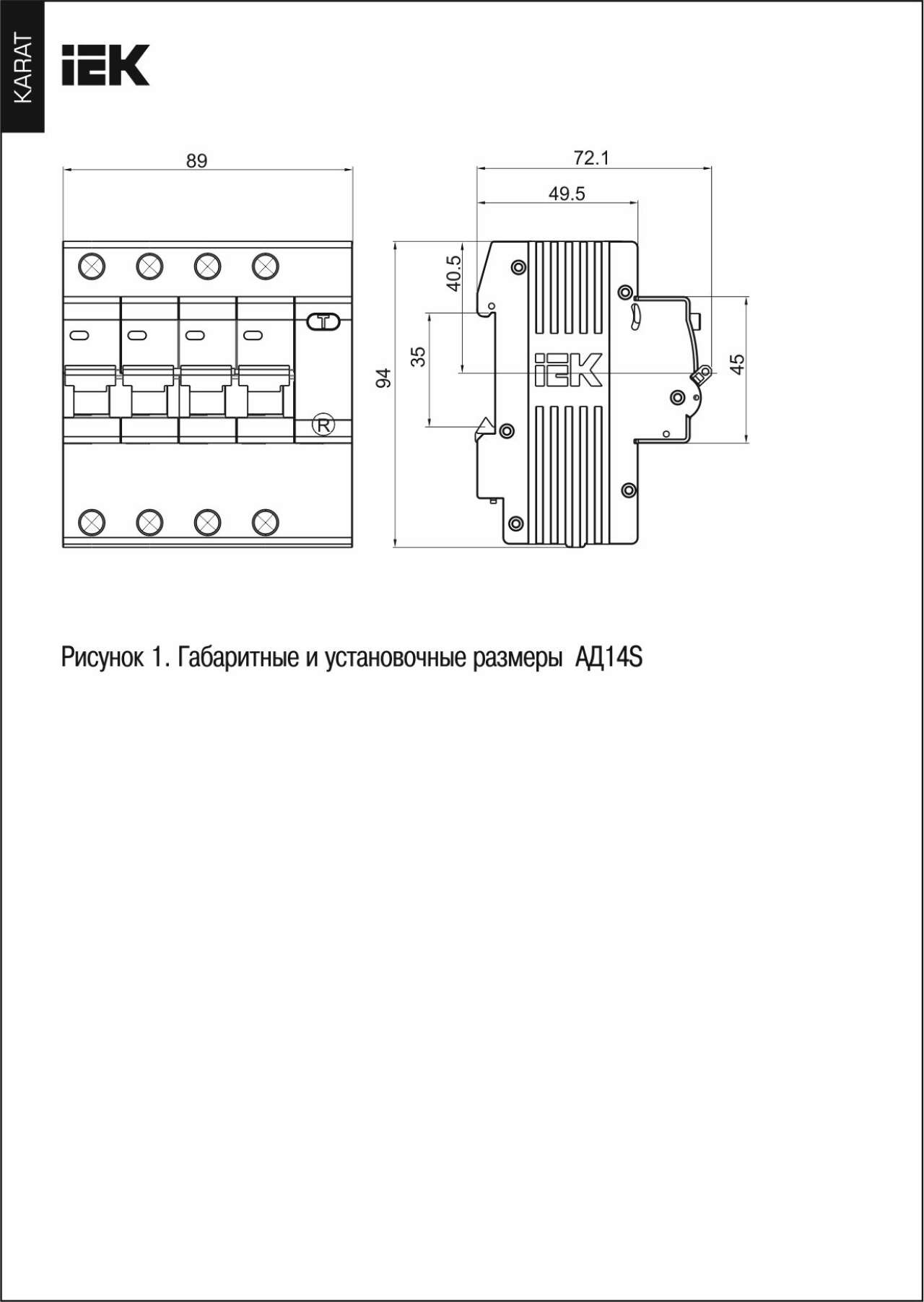

Модели для проектировщиков

DWG-формат

Характеристики ИЕК

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 7
Количество защищенных полюсов 4
Количество полюсов 4
Макс сечение входящего кабеля 35
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин раб напряжение 230/400
Номин ток 50
Номин ток утечки 0,3
Номинальная диф наибольшая вкл и откл способность 4500
Общ количество полюсов 4
Отключающая способность 4.5
Отключающая способность по EN 60898 4,5
Отключающая способность по IEC 60947-2 4,5
Отключение нейтрали Да
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип тока утечки Переменный (AC)
Характеристика срабатывания - кривая тока C
Частота 50 Гц
Ширина по количеству модульных расстояний 4,5

В наличии на складе: 69 шт.

склад Мск: 69 шт.

2610.00р.

На складе
Код товара: MAD13-4-050-C-300
Артикул: 3684
