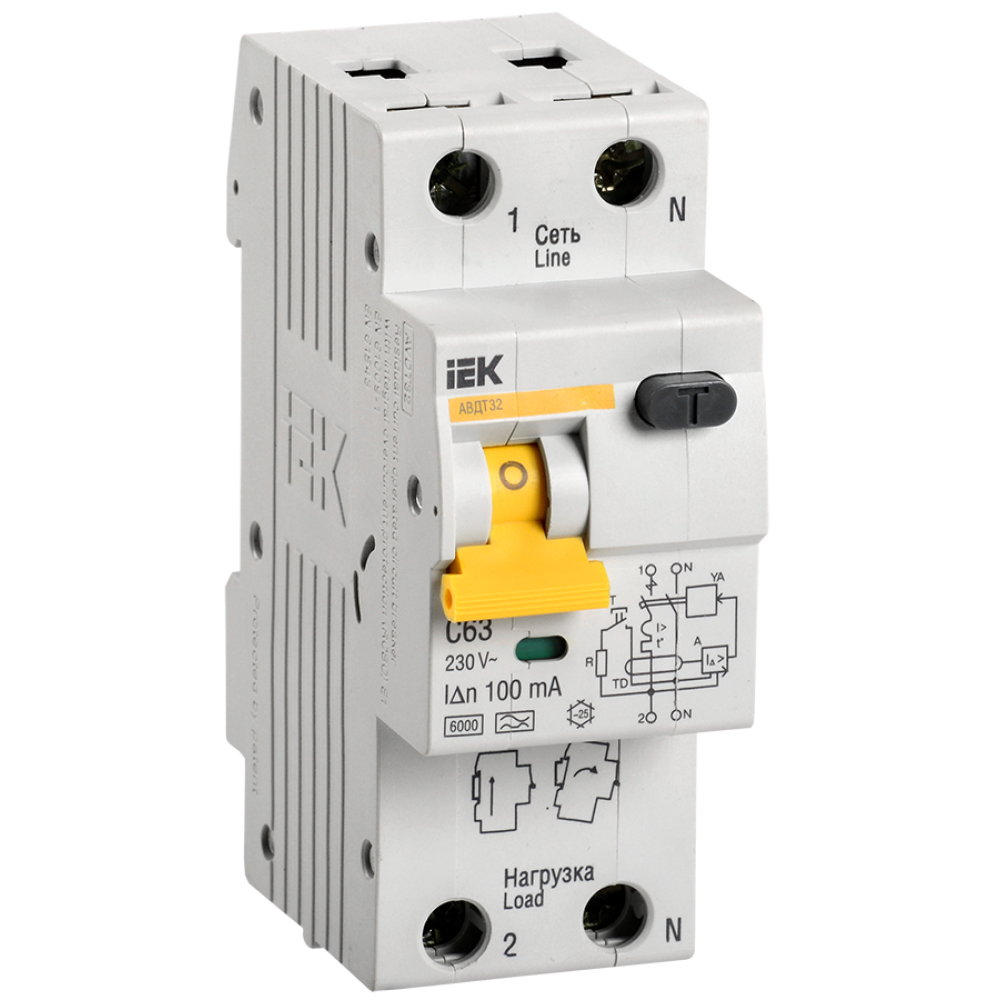

KARAT Автоматический выключатель дифференциального тока АВДТ 32 C63 100мА тип A IEK

3698

Описание
Характеристики

Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.

Аналоги: MAD10-2-063-C-100

Преимущества

Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем.
Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от -25°С до +40°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции.
Помехоустойчивая схема.
Быстрый монтаж с помощью защелки с двойным фиксированным положением (АВДТ32 для токов до 40 А).
Быстрая монтаж/демонтаж без использования инструментов (АВДТ32 для токов 50 и 63 A).
Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты.

Особенности конструкции

Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок.

Помехоустойчивая схема, исключающая ложное срабатывание: патент № RU 124453.

Конструкция АВДТ32 на токи свыше 40А обеспечивает быстрый монтаж/демонтаж без использования инструментов и дополнительную надежность крепления на DIN-рейке.

Энергоэффективная и компактная конструкция - дифференциальный блок смещен в нижнюю часть изделия.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-60 обеспечивает 4 вида защиты: от дифференциального тока (тока утечки), короткого замыкания, перегрузки, а также защиту внутренних частей устройства от импульсных перенапряжений.

Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Отзывы

Информационные материалы

Презентация

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 5
Количество защищенных полюсов 1
Количество полюсов 2
Макс сечение входящего кабеля 25
Монтажная глубина - ниши 72
Наличие дифференциального расцепителя Да
Наличие теплового расцепителя Да
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин раб напряжение 230
Номин ток 63
Номин ток утечки 0,1
Номинальная диф наибольшая вкл и откл способность 6000
Общ количество полюсов 2
Отключающая способность 6.0
Отключающая способность по EN 60898 6
Отключающая способность по IEC 60947-2 6
Отключение нейтрали Да
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип тока утечки A
Характеристика срабатывания - кривая тока C
Частота 50 Гц
Ширина по количеству модульных расстояний 2

В наличии на складе: 771 шт.

склад Мск: 646 шт.

склад Р: 125 шт.

1730.00р.

На складе
Код товара: MAD22-5-063-C-100
Артикул: 3698
