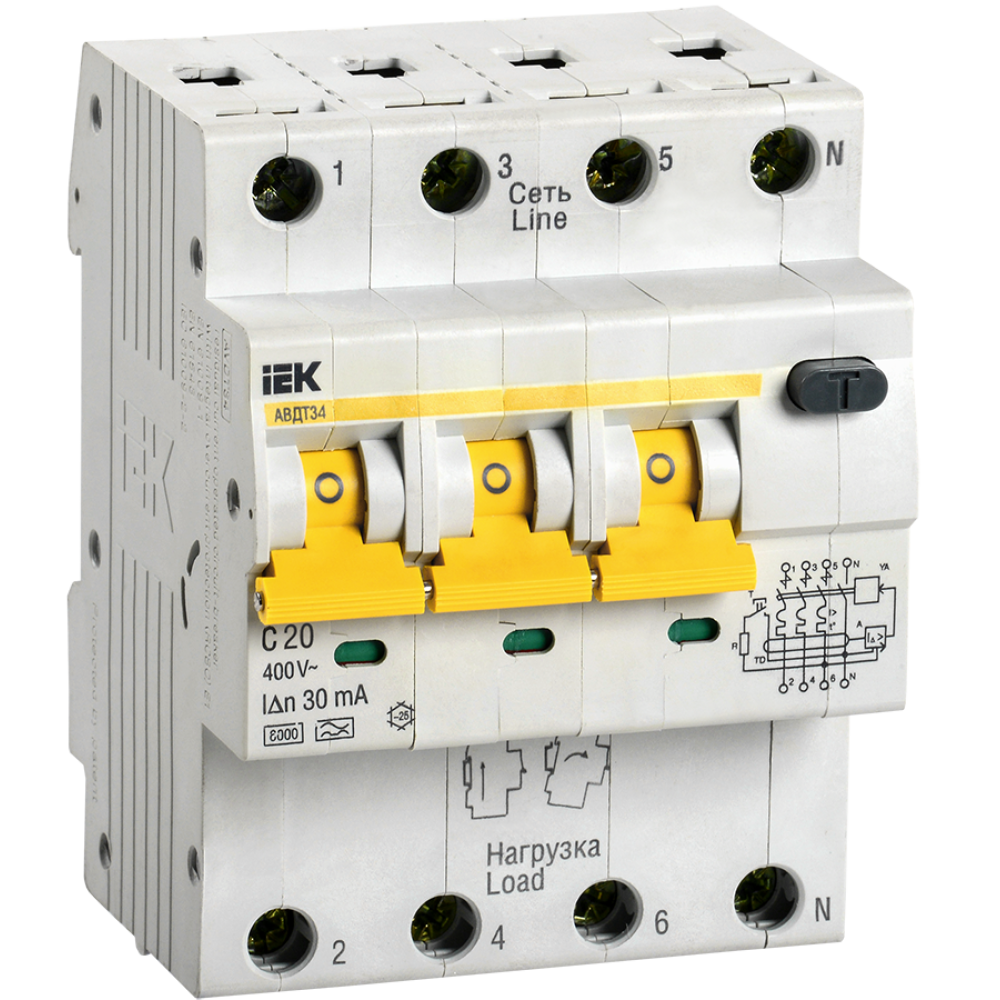

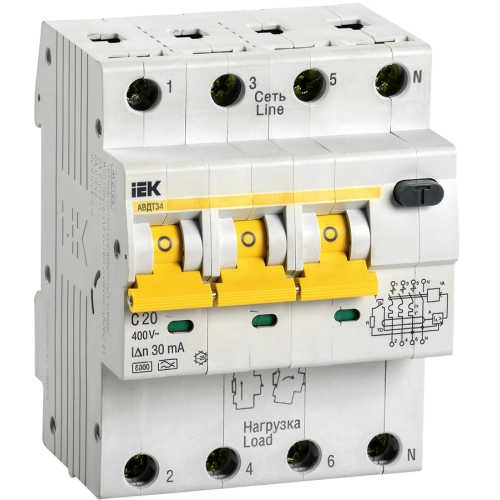

ОформитьKARAT Автоматический выключатель дифференциального тока АВДТ 34 C20 30мА тип A IEK
Преимущества
- Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
- Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
- Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
- Высокая электрическая износостойкость - не менее 6000 включений.
- Серебросодержащие напайки на контактах.
- Широкий ассортимент номинальных токов (6, 10, 16, 20, 25, 32, 40, 50, 63 А) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА)
- Индикатор положения контактов.
- Расширенный диапазон рабочих температур от –25°С до +40°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
Особенности конструкции
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Дугоотводящая пластина подвижного контакта выполнена в виде гладкой кривой, что значительно облегчает затягивание дуги в дугогасительную камеру.
Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.
Конструкция АВДТ34 обеспечивает быстрый монтаж/демонтаж без использования инструментов и дополнительную надежность крепления на DIN-рейке.
Дугогасительная камера из 13 стальных пластин для эффективного гашения дуги.
Механизм свободного расцепления новой конструкции, который обеспечивает быстрый разрыв главных контактов.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков, занимает 4 стандартных модуля в щитке.
Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки. Номинальный условный ток короткого замыкания - 6000 А. Расширенный диапазон рабочих температур от -25°С до +40°С.
Помехоустойчивая схема, исключающая ложное срабатывание: патент № RU 124453.
Расширение линейки АВДТ34 на токи 40, 50, 63 А с уставкой в 30, 100, 300 мА.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Отзывы
- ООО "ЭлектроСвязь"
- ООО "Инжиниринговая компания "ЭРА-21"
- ООО "ЛАВР"
- ООО "ГРЩ ЭНЕРГО"
- ООО "КУБАНЬТЕХИНЖИНИРИНГ"
- ООО "Глобал Строй Мск"
- ООО "Камелот-А"
- ООО "ИТРКС"
- ООО "Водоворот"
- ООО "Энергогарант"
Информационные материалы
Дополнительные изображения
Характеристики ИЕК
- class Автоматический выключатель дифференциального тока
- Гарантийный срок, Лет 5
- Защита от перенапряжения Нет
- Количество защищенных полюсов 3
- Количество полюсов 4
- Макс сечение входящего кабеля 25
- Механическая износостойкость ≥ 10000
- Момент затяжки винтов контактных зажимов 2
- Наличие дифференциального расцепителя Да
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин неоткл дифференциальный ток 0,5IΔn
- Номин раб напряжение 400
- Номин ток 20
- Номин ток утечки 0,03
- Номинальная диф наибольшая вкл и откл способность 6000
- Общ количество полюсов 4
- Отключающая способность 6.0
- Отключающая способность по EN 60898 6
- Отключающая способность по IEC 60947-2 6
- Отключающая способность по IEC 61009-1 6000
- Отключение нейтрали Да
- Рабочий режим Продолжительный
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20
- Температура эксплуатации -25...40
- Тип монтажа на DIN-рейку
- Тип напряжения Переменный (AC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Тип тока утечки A
- Характеристика срабатывания - кривая тока C
- Частота 50 Гц
- Ширина по количеству модульных расстояний 4
- Электрическая износостойкость ≥ 6000
- На складе
- Код товара: MAD22-6-020-C-30
- Артикул: 3706
