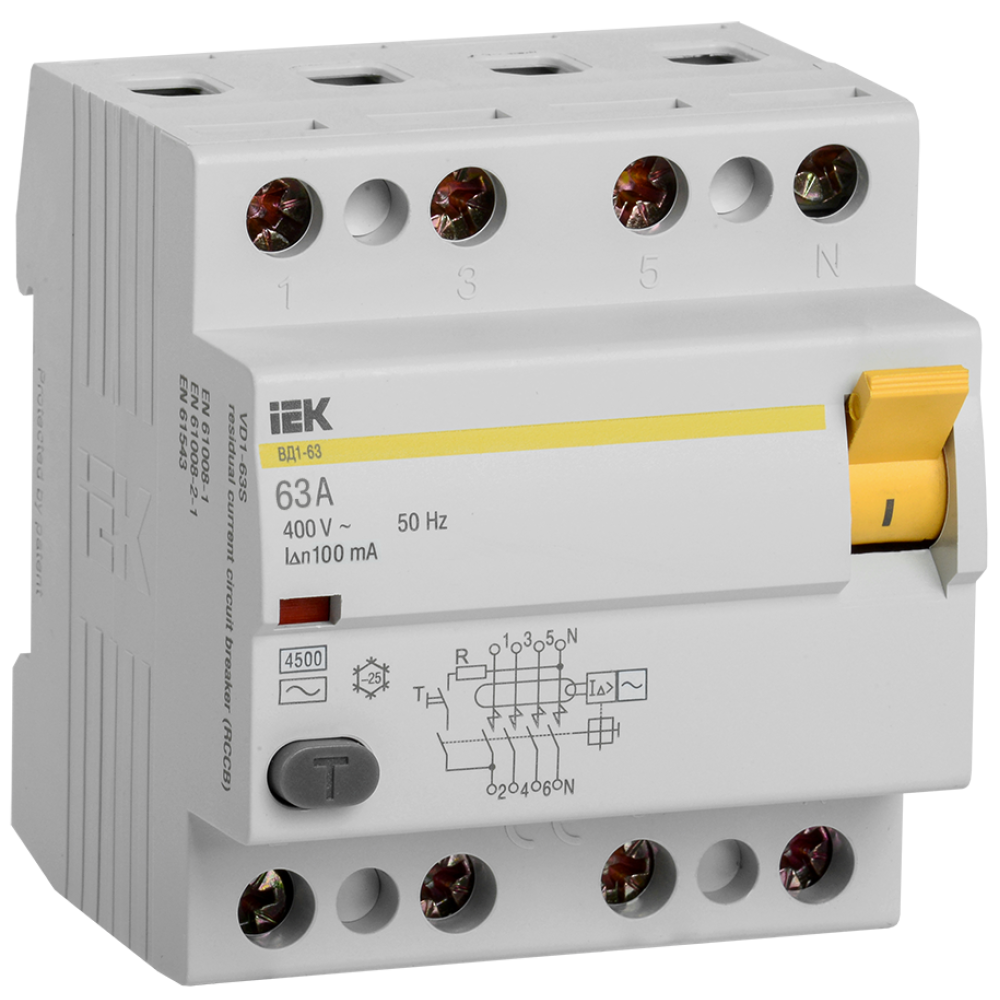

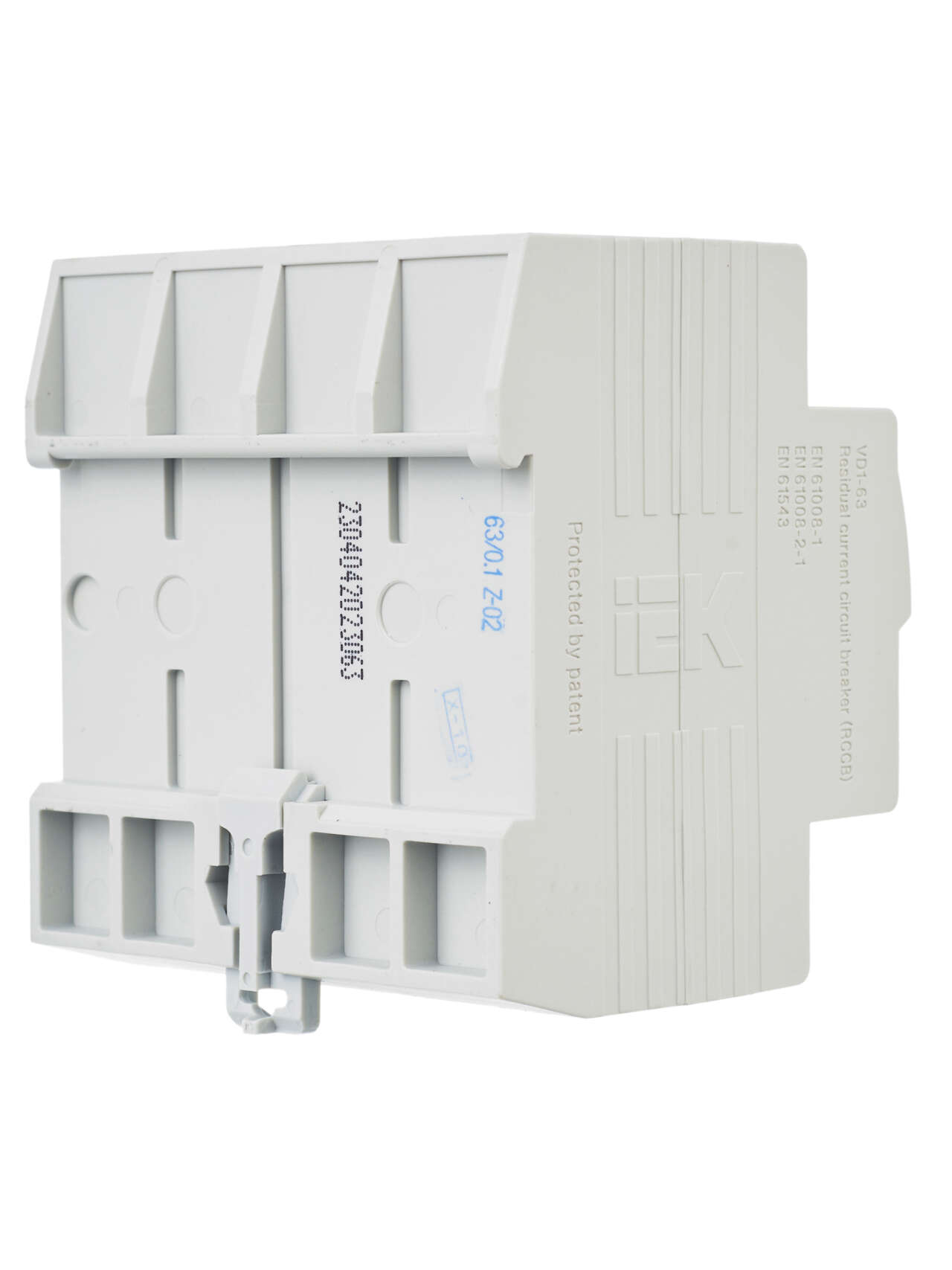

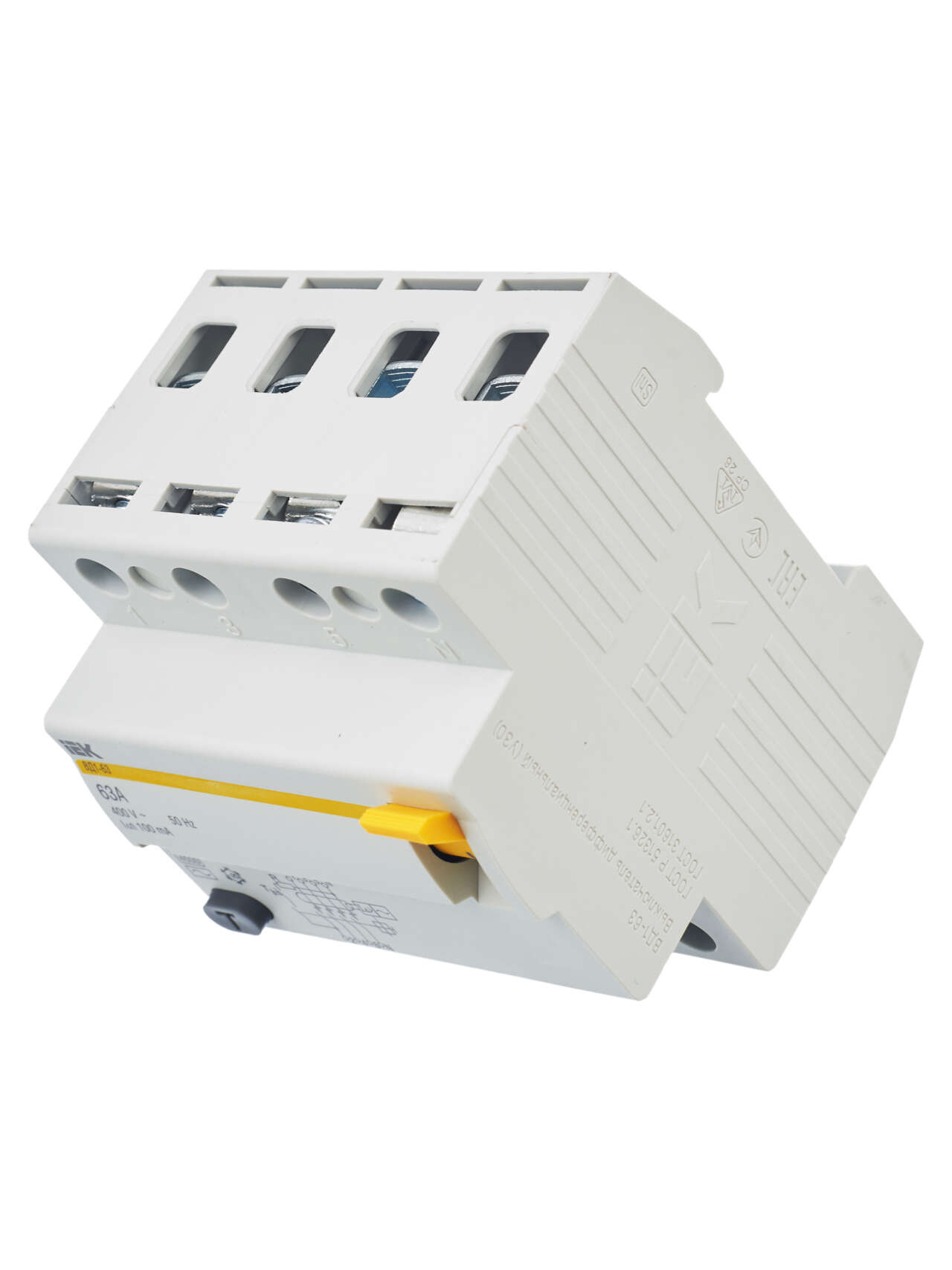

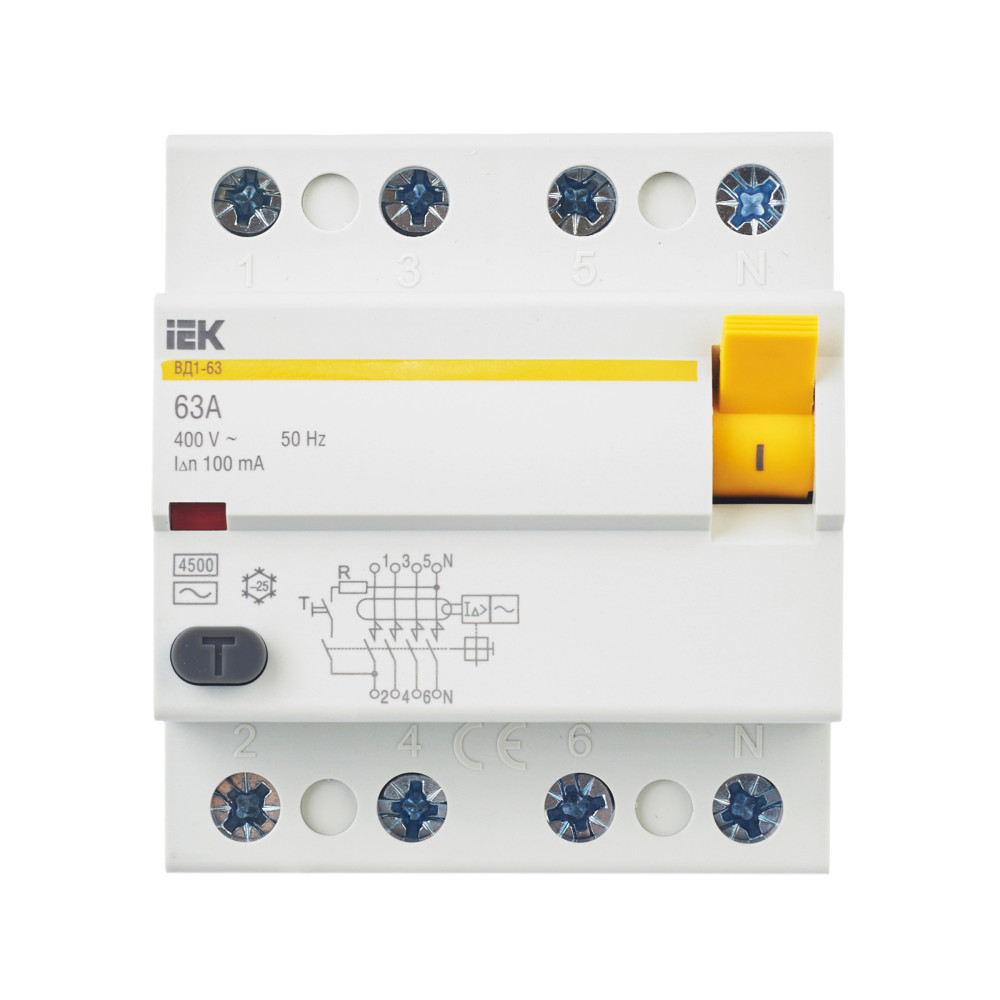

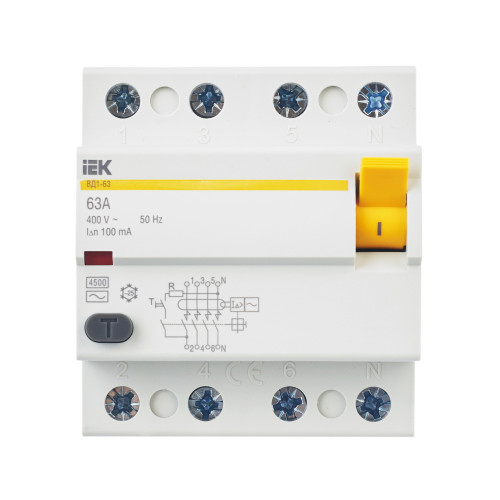

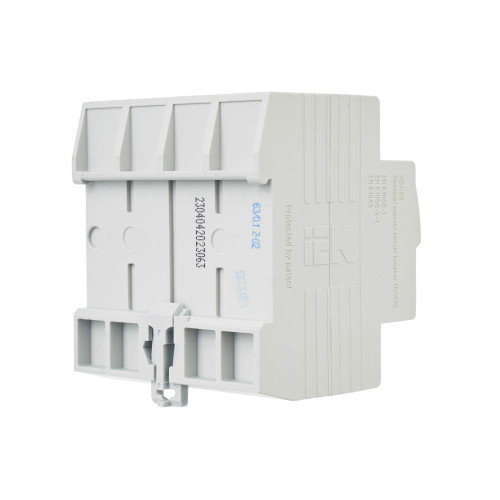

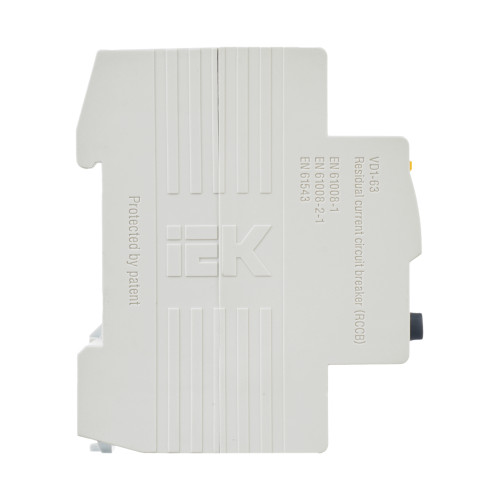

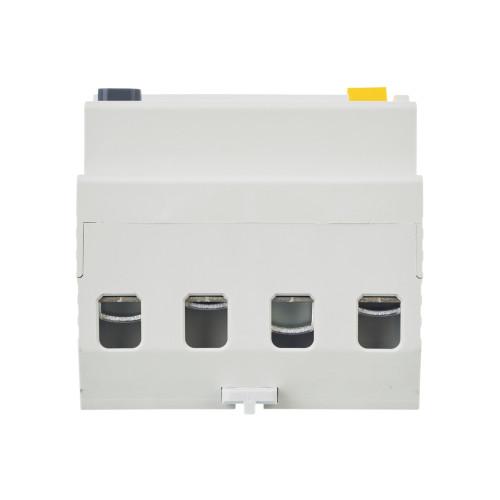

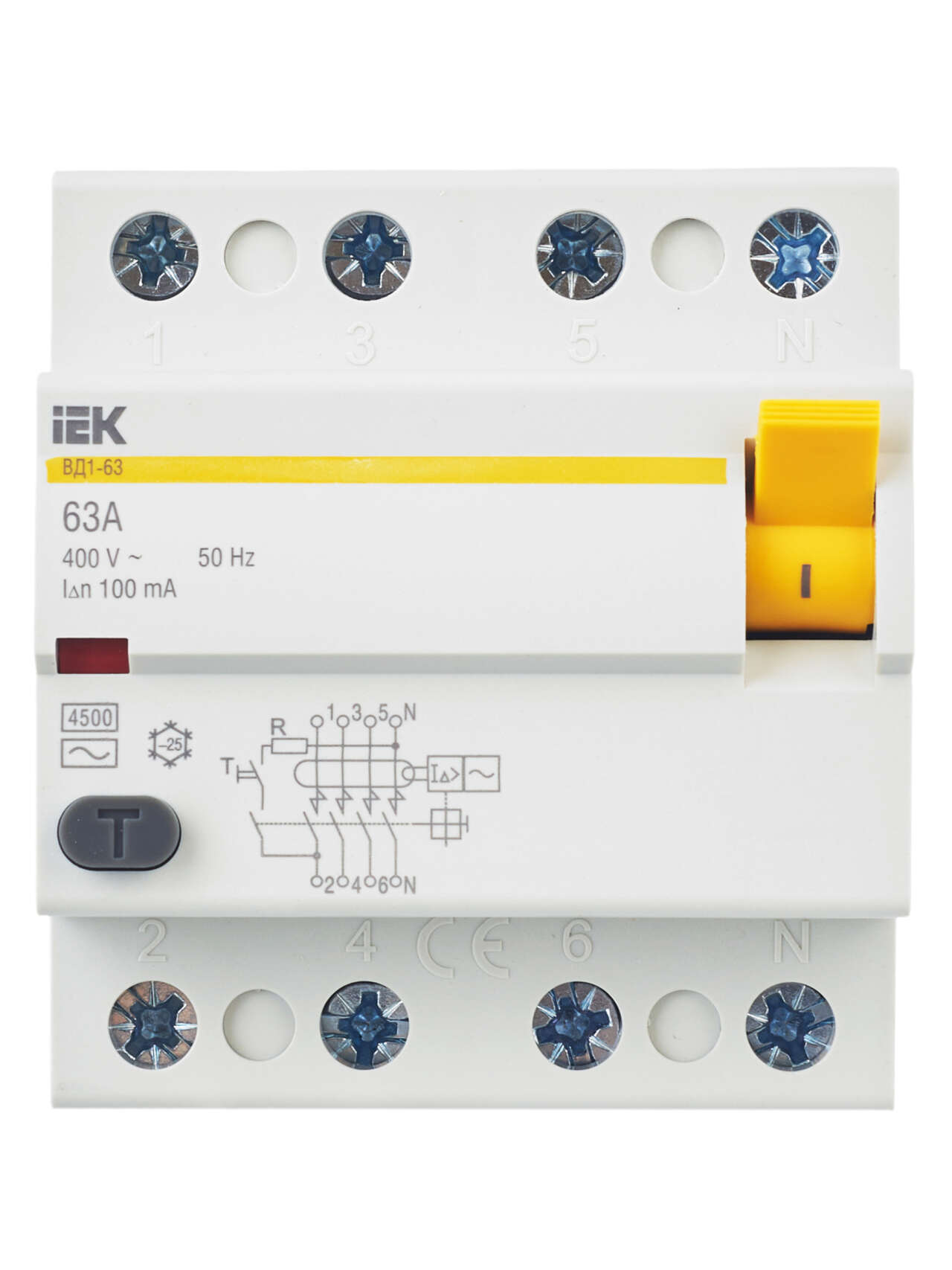

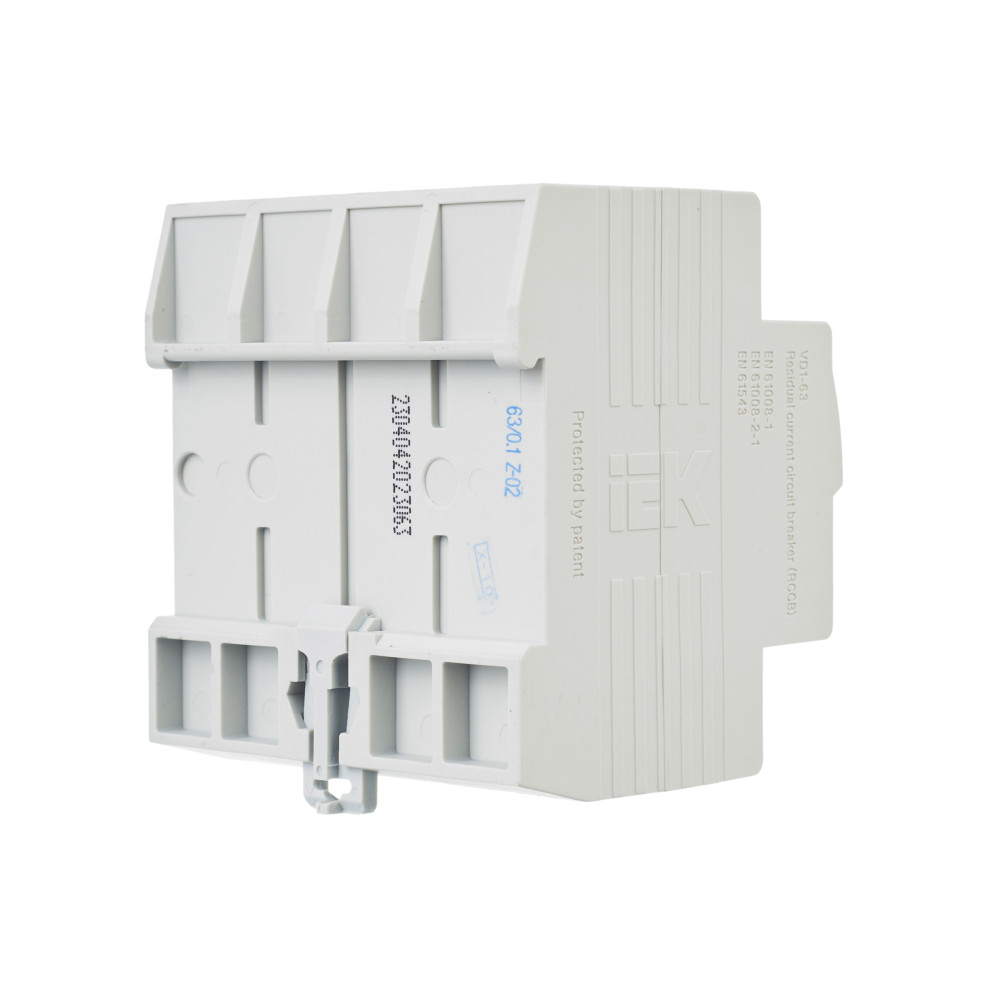

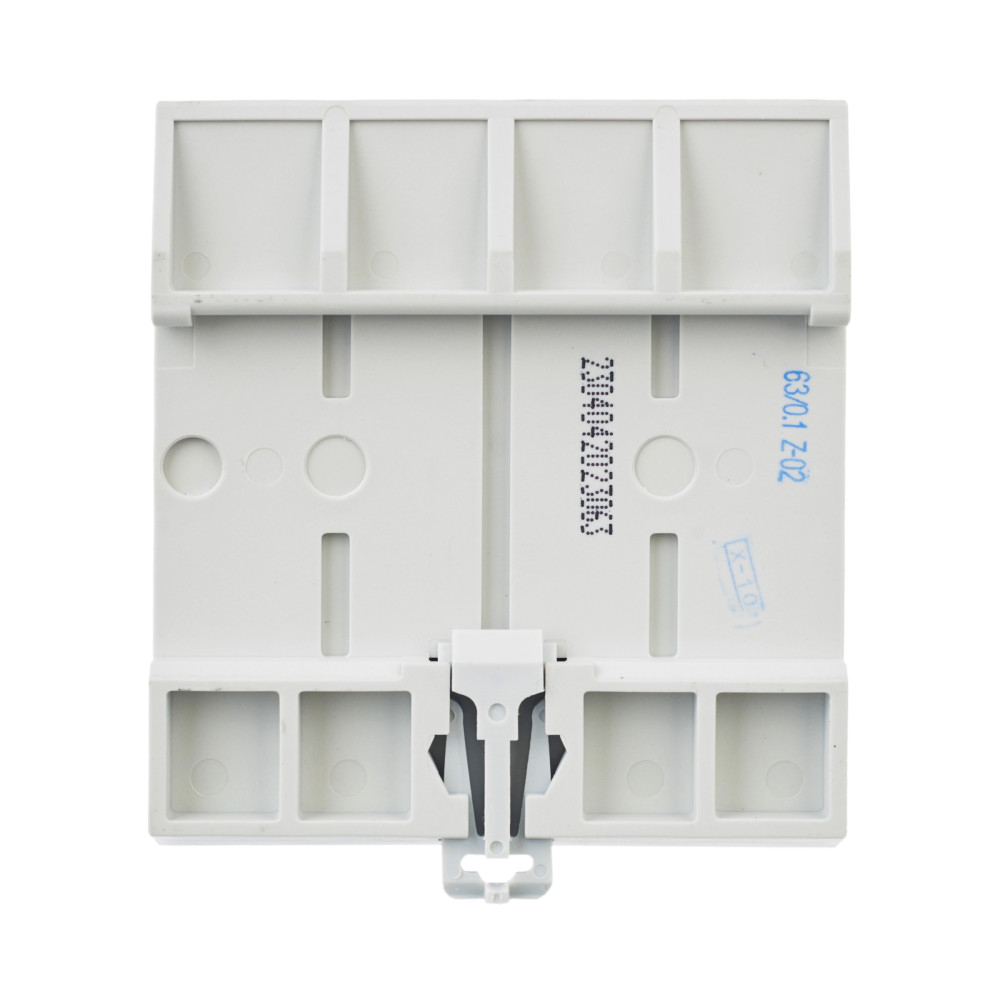

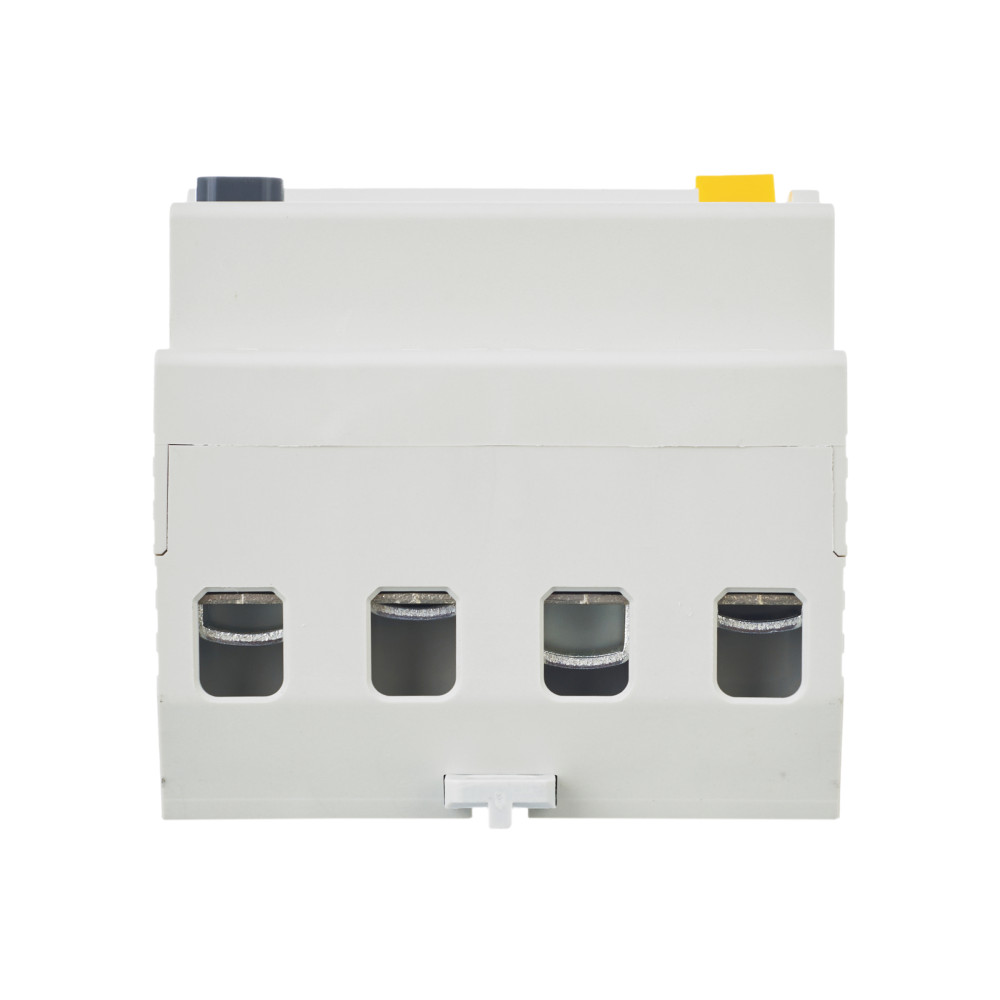

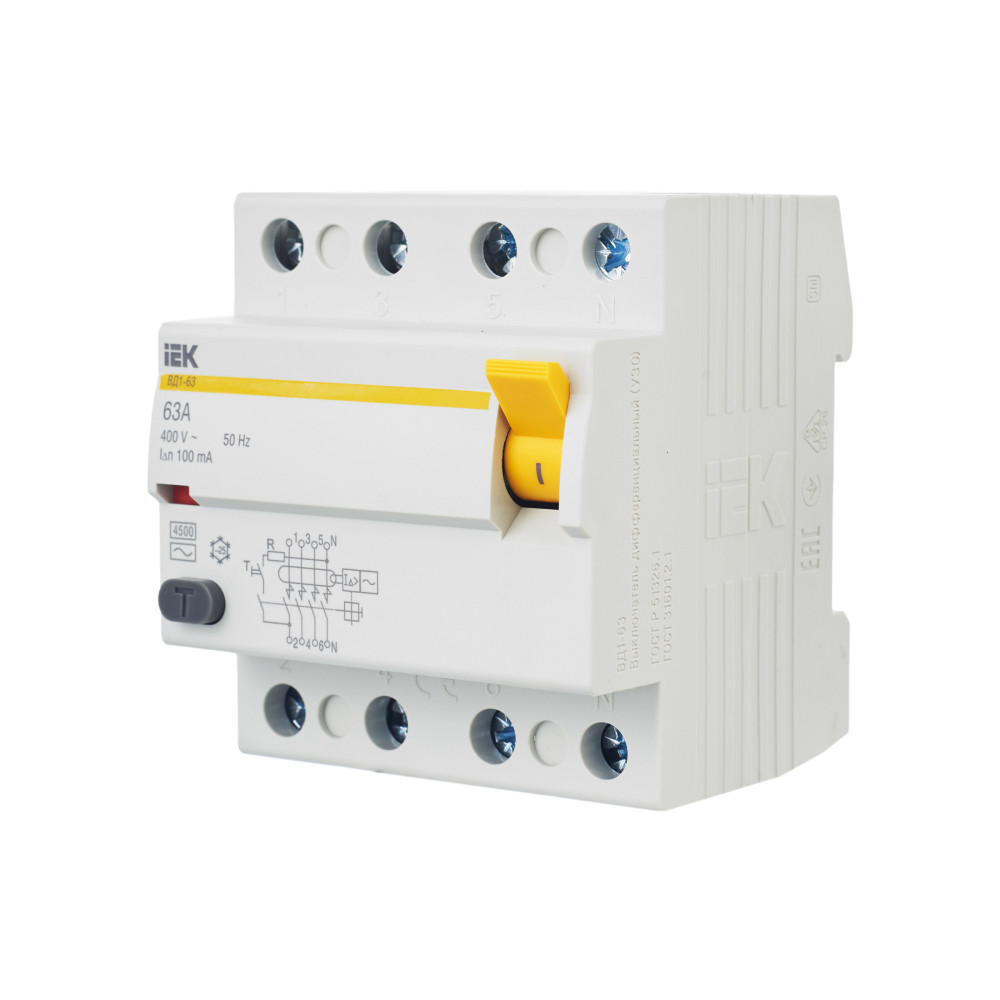

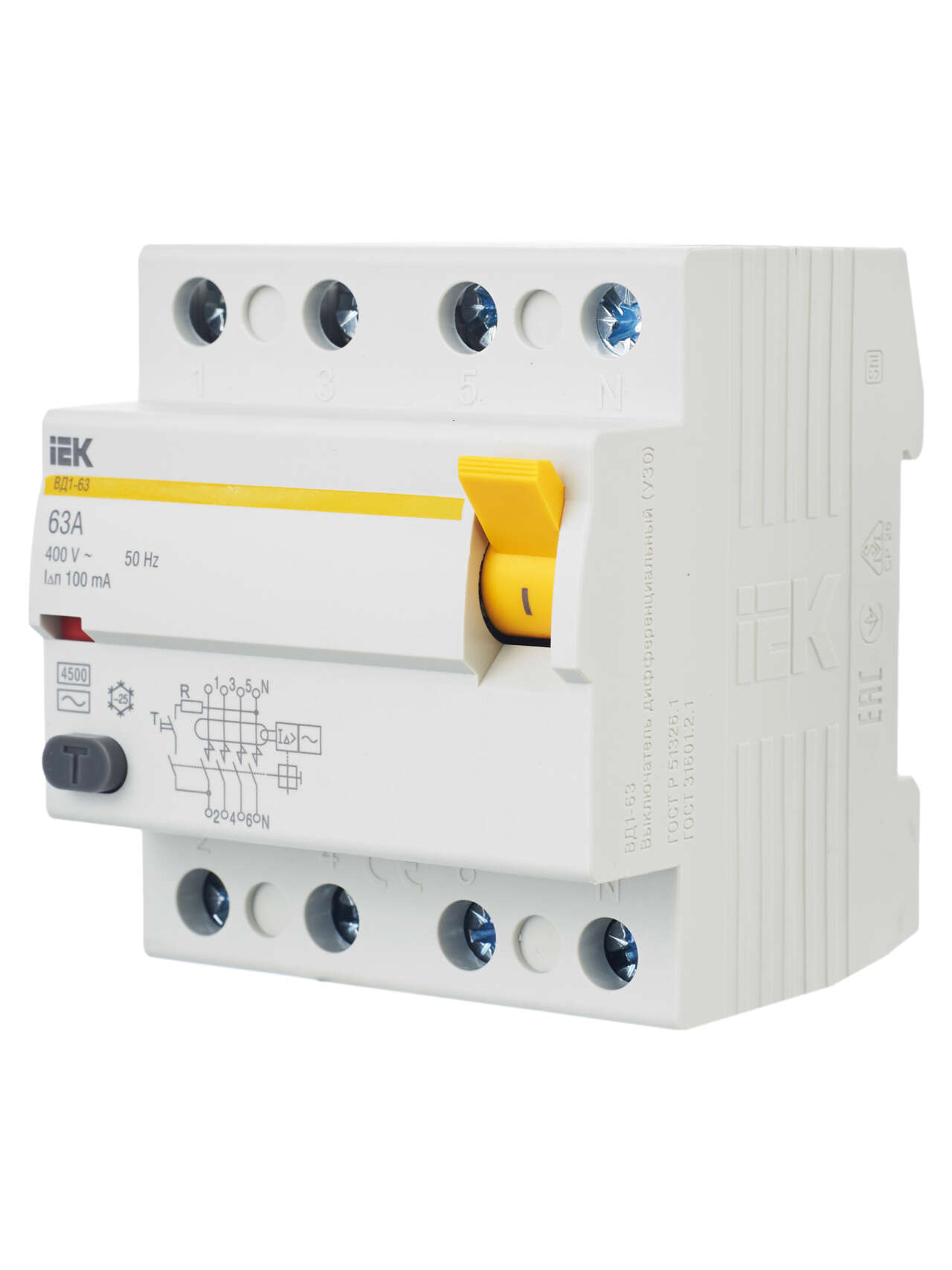

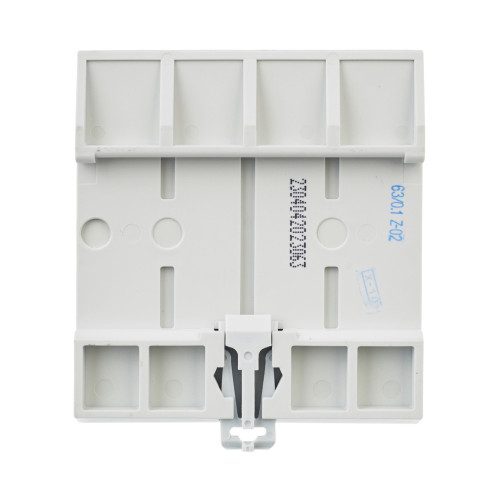

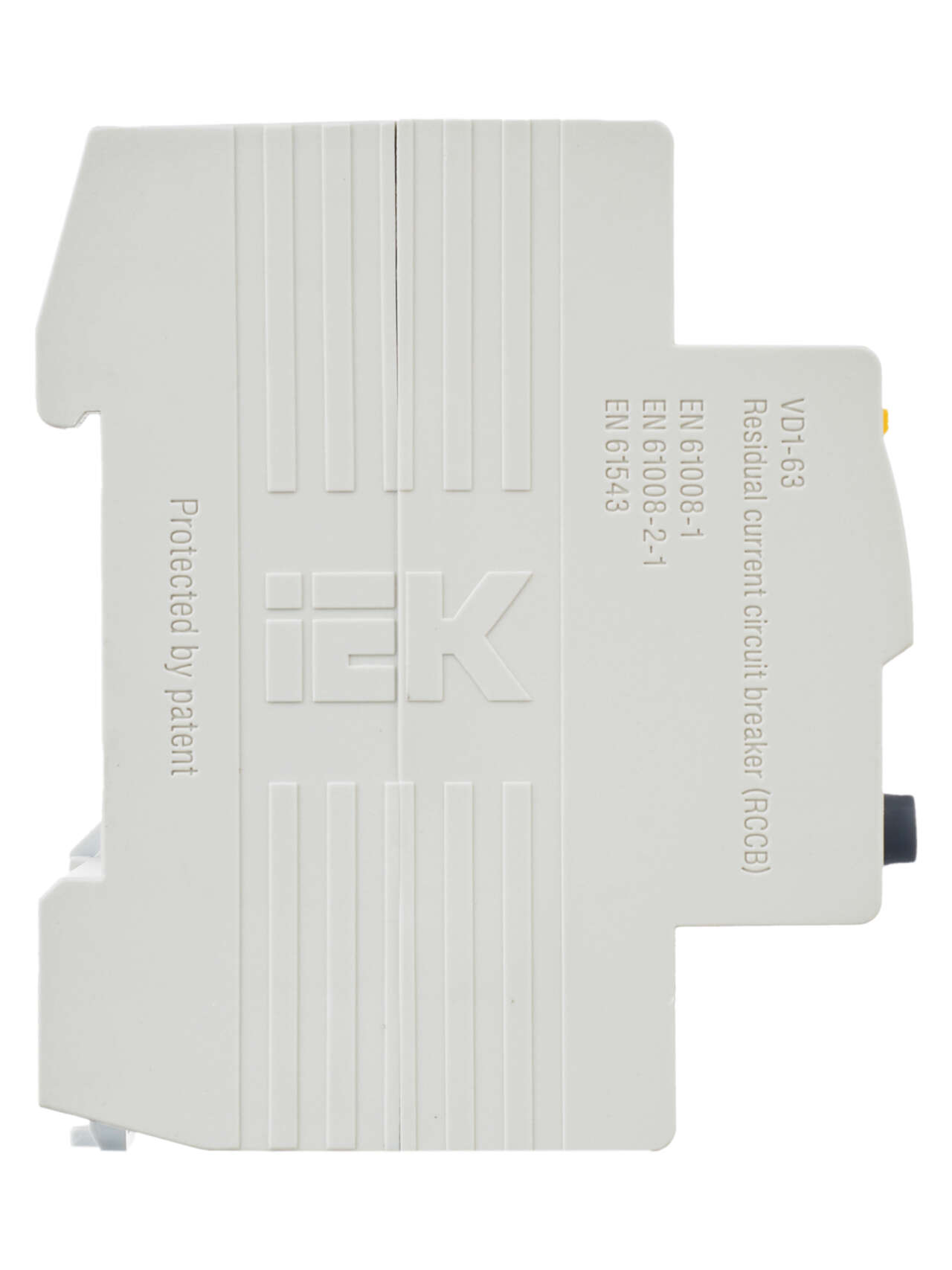

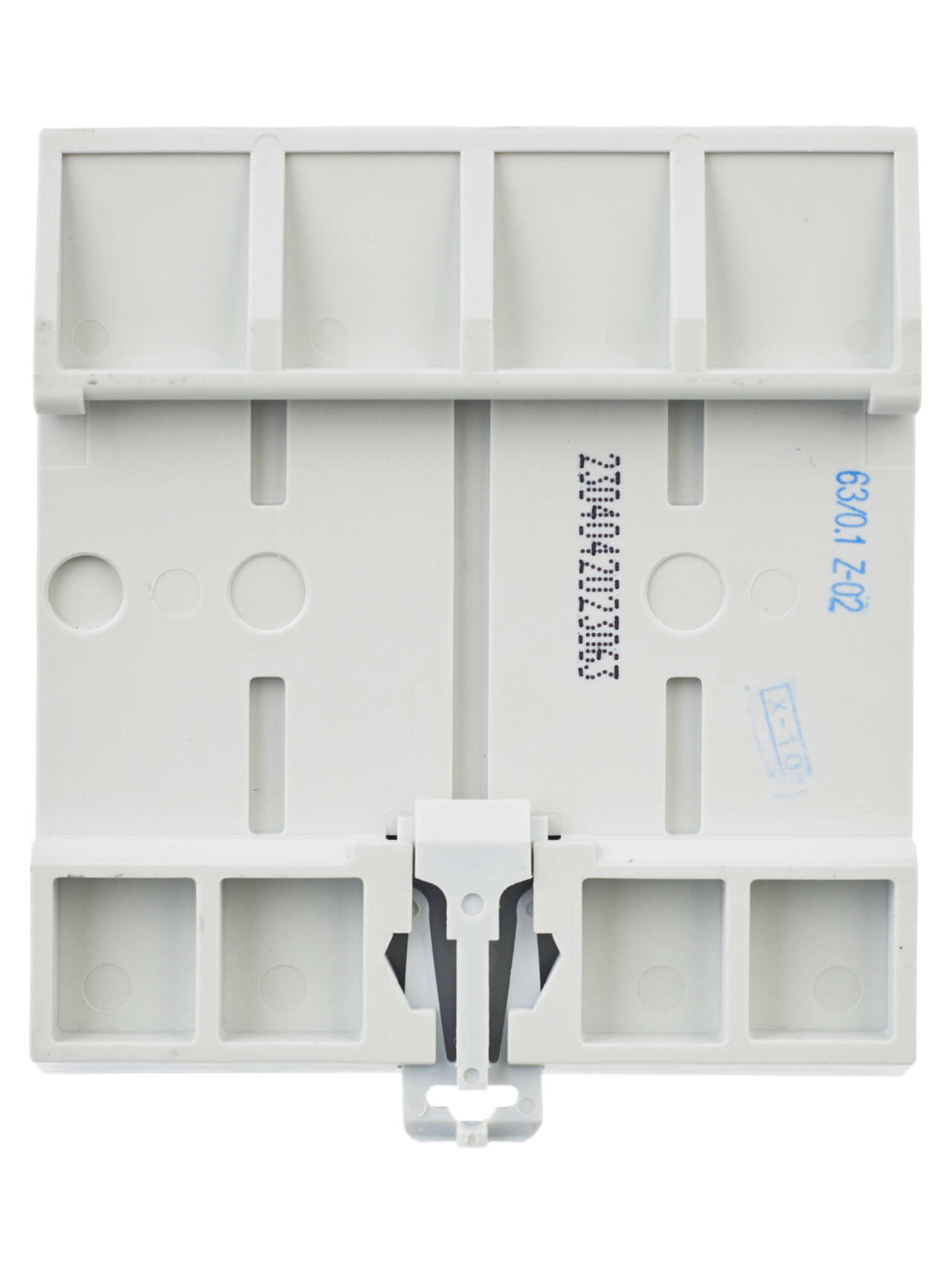

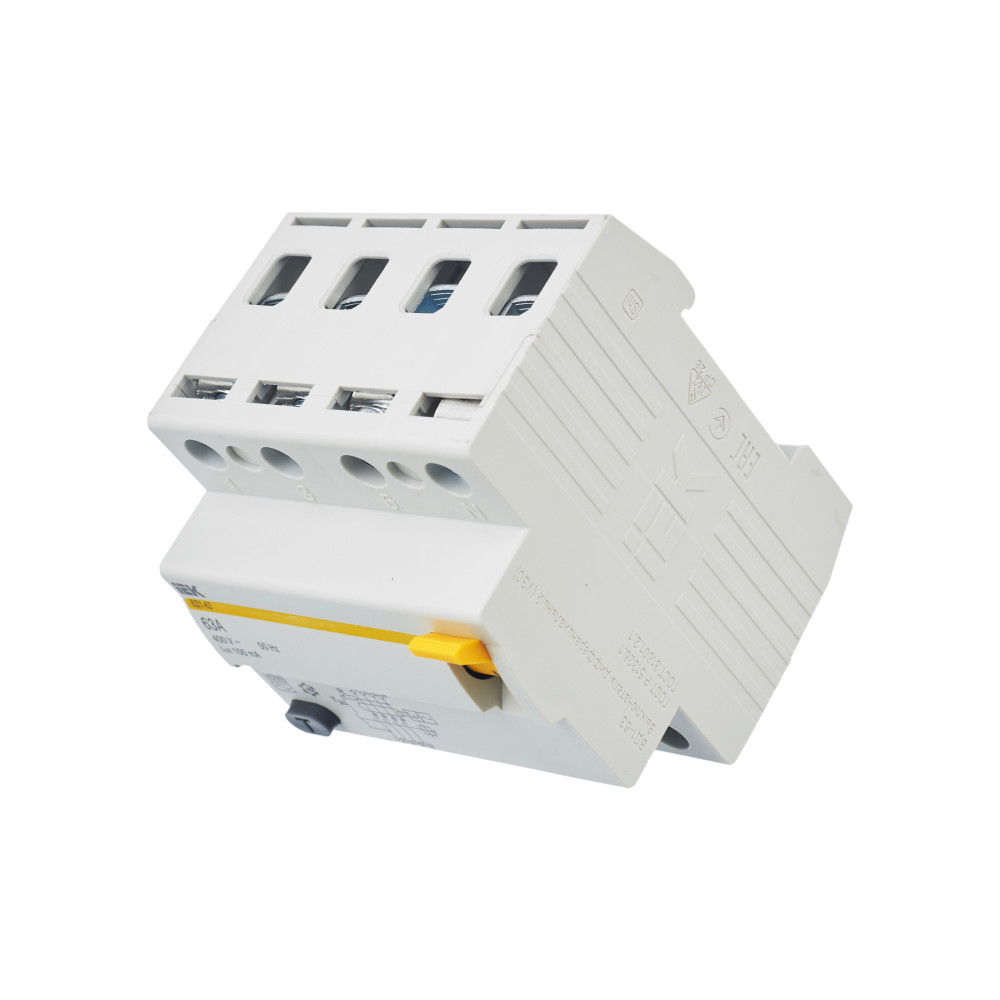

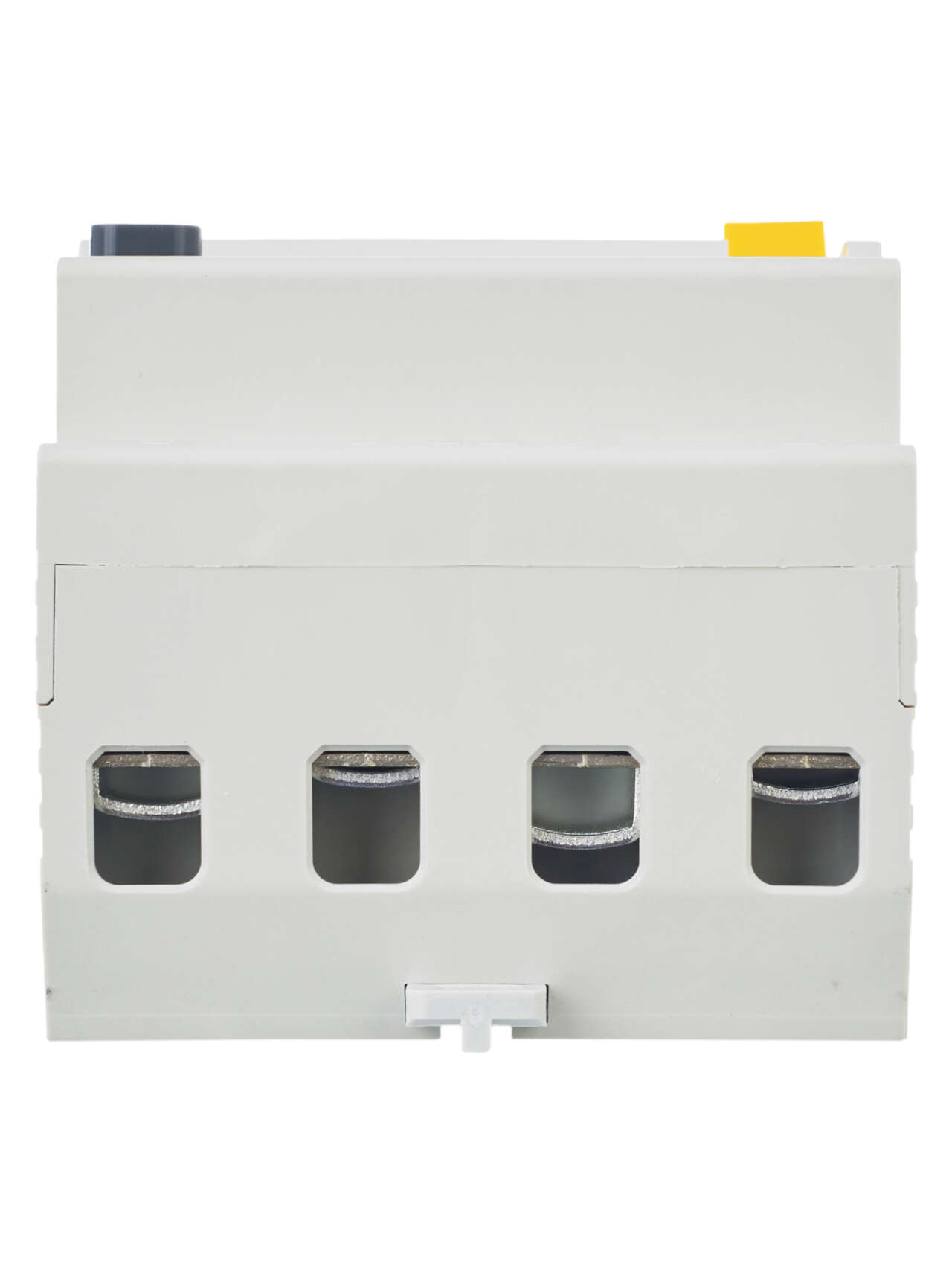

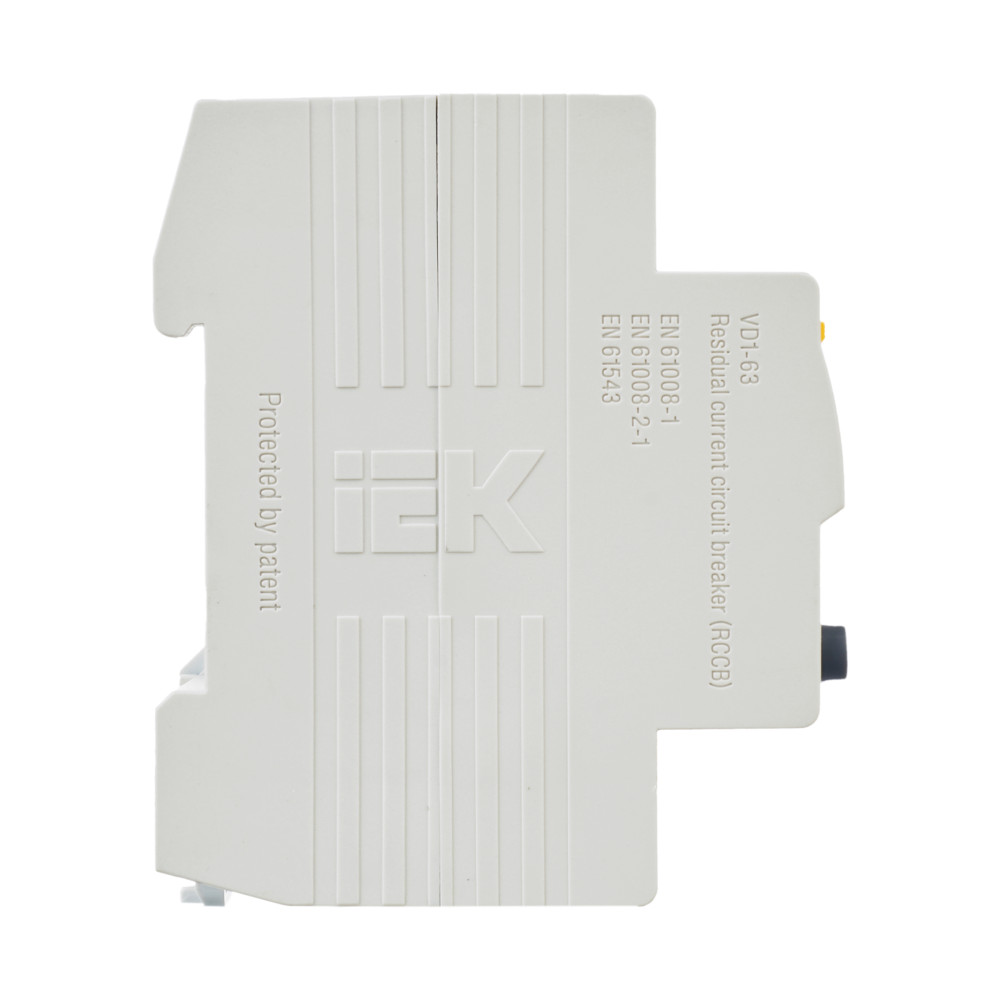

Выключатель дифференциальный (УЗО) ВД1-63 4Р 63А 100мА IEK

3765

Описание
Характеристики

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.

Аналоги: MDV11-4-063-100

Преимущества

Электромеханическая схема без электронных компонентов.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от -25°С до +50°С.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.

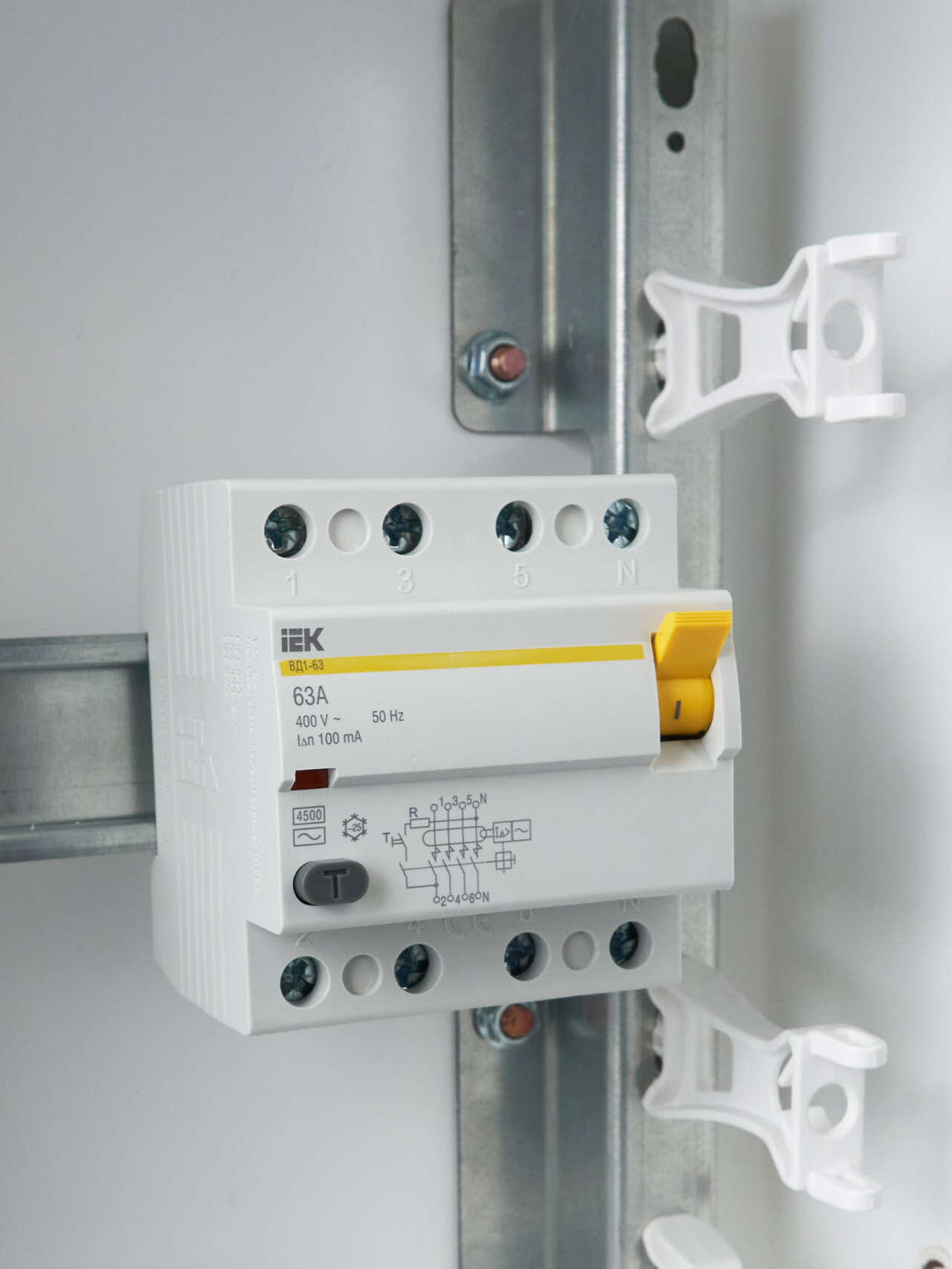

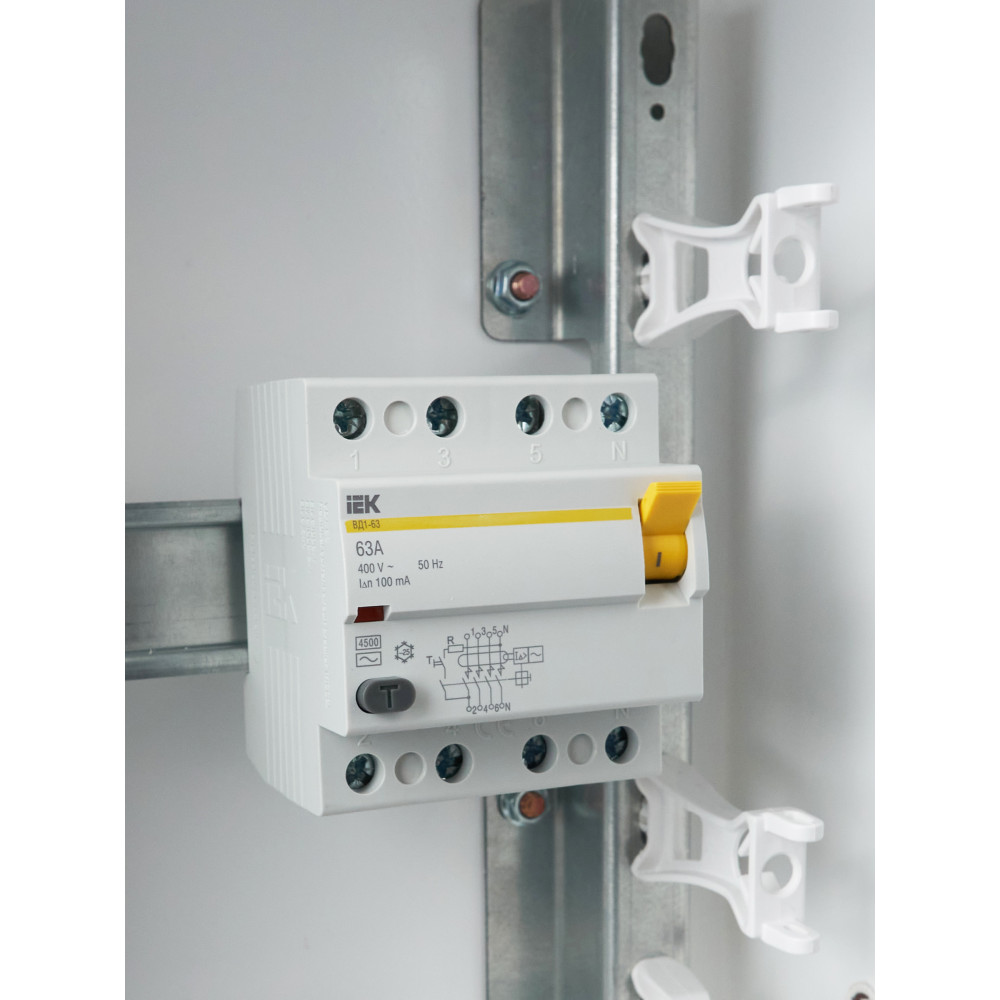

Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Условный ток короткого замыкания 4,5кА.

Особенности конструкции

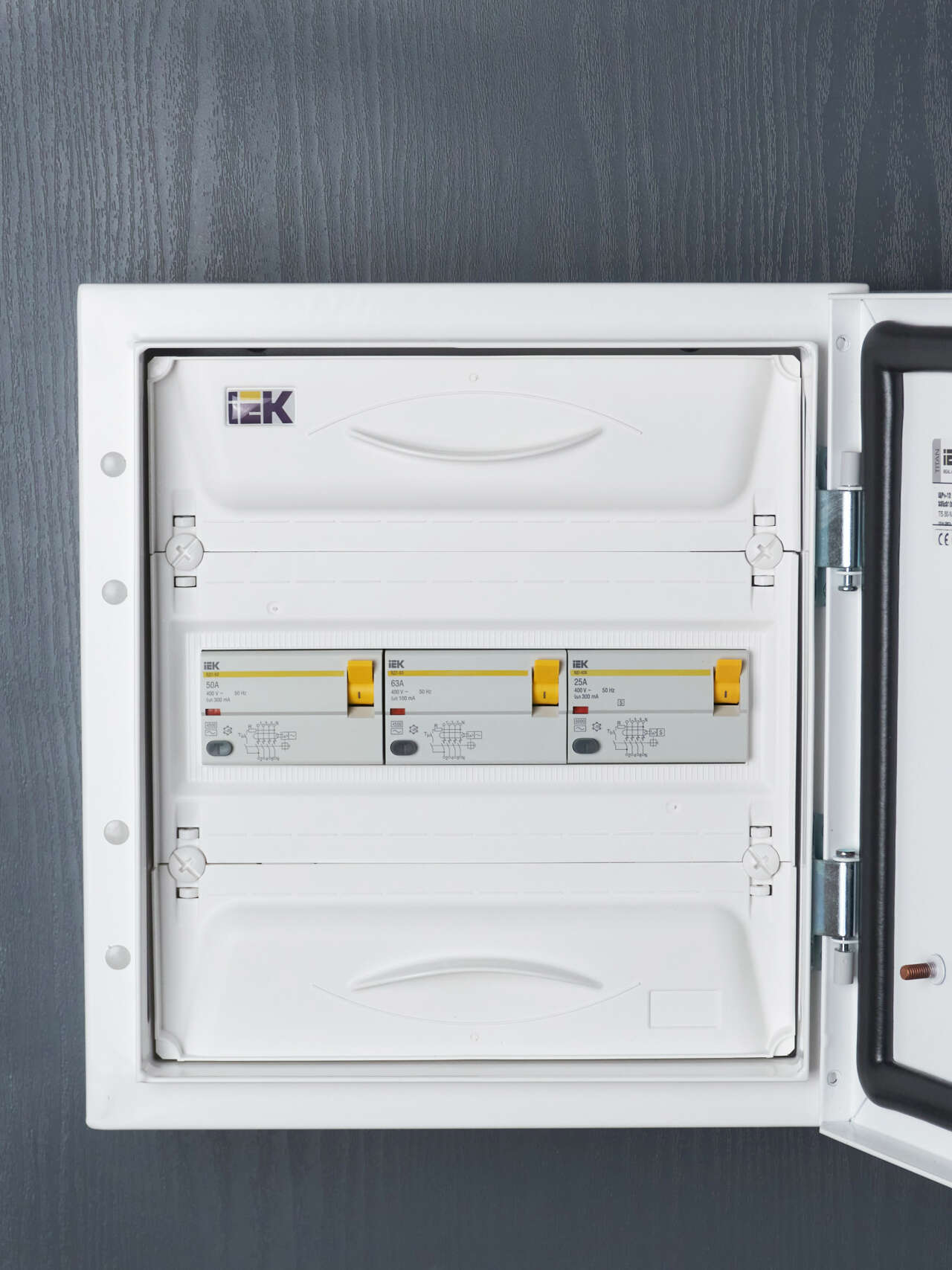

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.

Электромеханическая схема без электронных компонентов. Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.

Дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги.

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации

Отзывы

Информационные материалы

Презентация

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Дифференциальный выключатель или УЗО
Возможна дополнит комплектация Нет
Гарантийный срок, Лет 10
Импульсная прочность 0,25
Количество полюсов 4
Кратковременная задержка срабатывания Нет
Макс сечение входящего кабеля 50
Монтажная глубина - ниши 74.0
Номин импульсное выдерживаемое напряжение 6
Номин раб напряжение 400
Номин ток 63
Номин ток утечки 0.10
Номинальный ток 63
откл способность при коротком замыкании-Icw 3
Селективная защита Нет
Срок службы, Лет 15
Степень защиты - IP IP20
Тип монтажа На DIN-рейку
Тип тока утечки Переменный (AC)
Условный номин диф ток КЗ 4,5
Условный номин ток короткого замыкания Iq 4,5
Частота 50 Гц,50 Гц
Ширина по количеству модульных расстояний 4

В наличии на складе: 386 шт.

склад Мск: 337 шт.

склад O: 3 шт.

склад Р: 46 шт.

3140.00р.

На складе
Код товара: MDV10-4-063-100
Артикул: 3765
