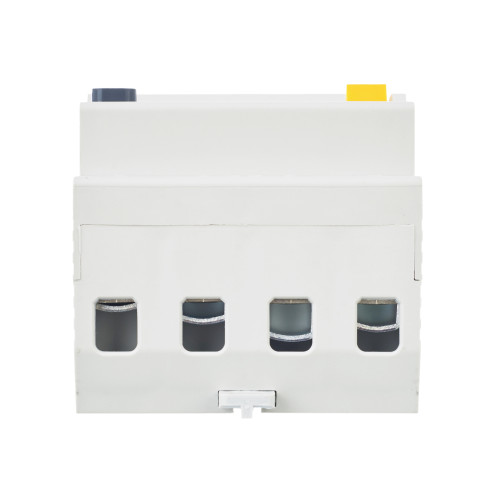

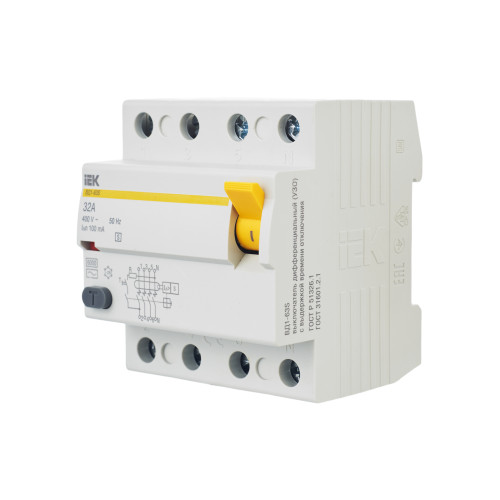

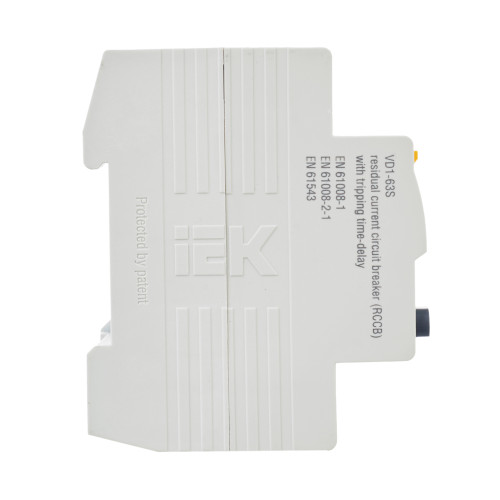

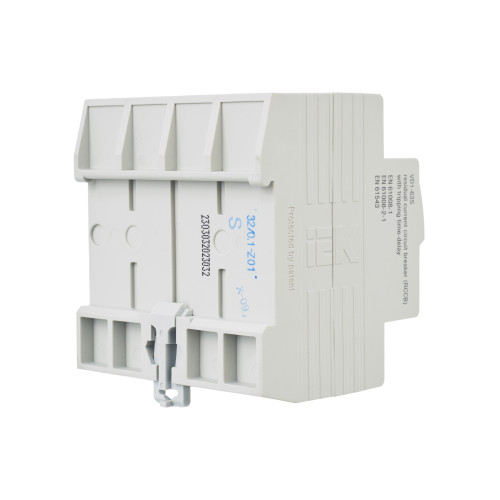

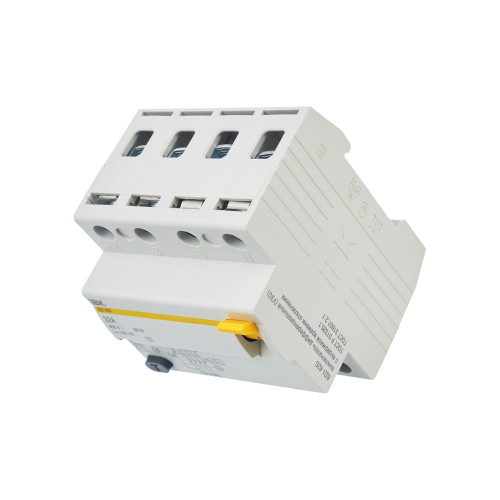

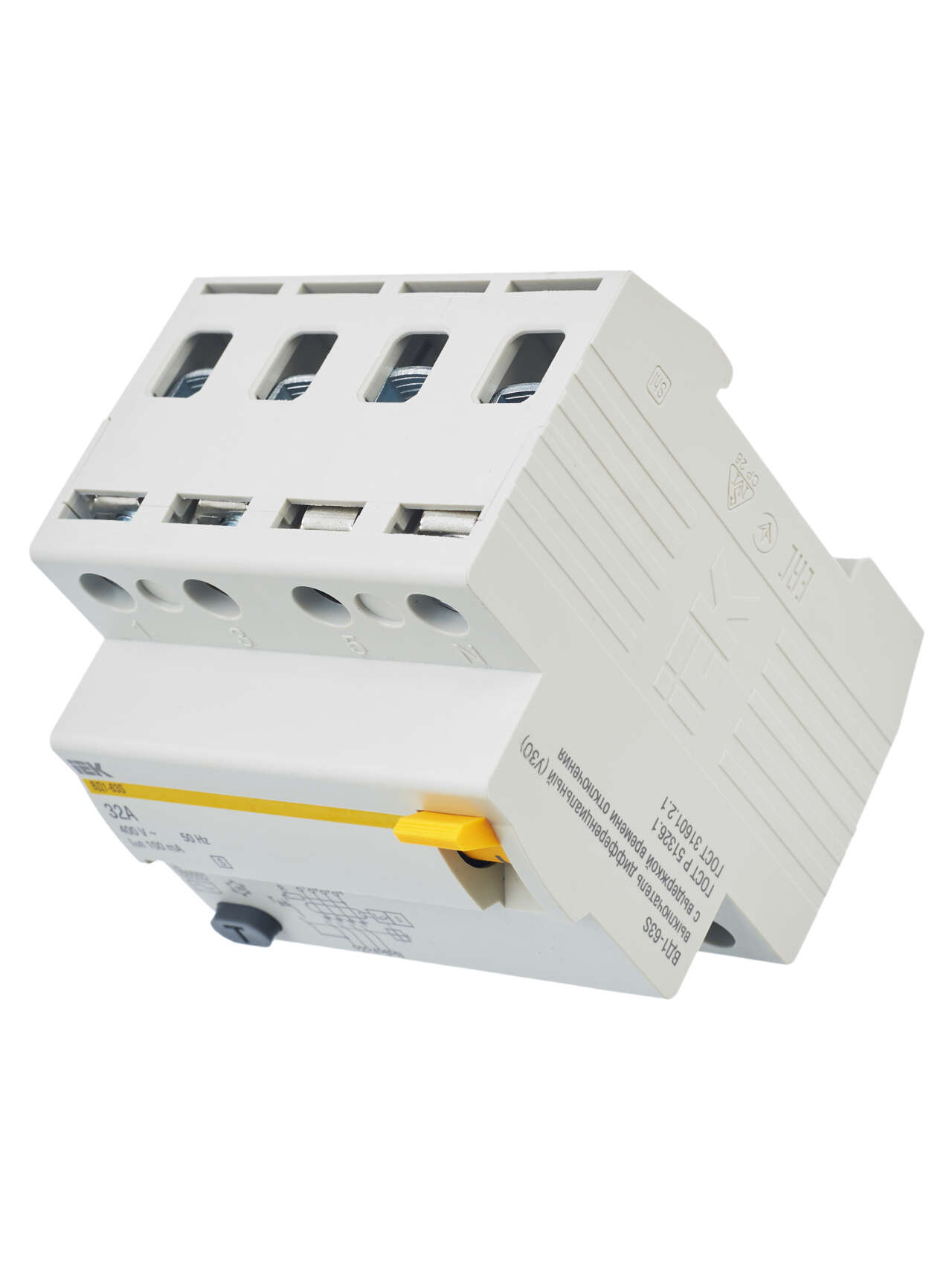

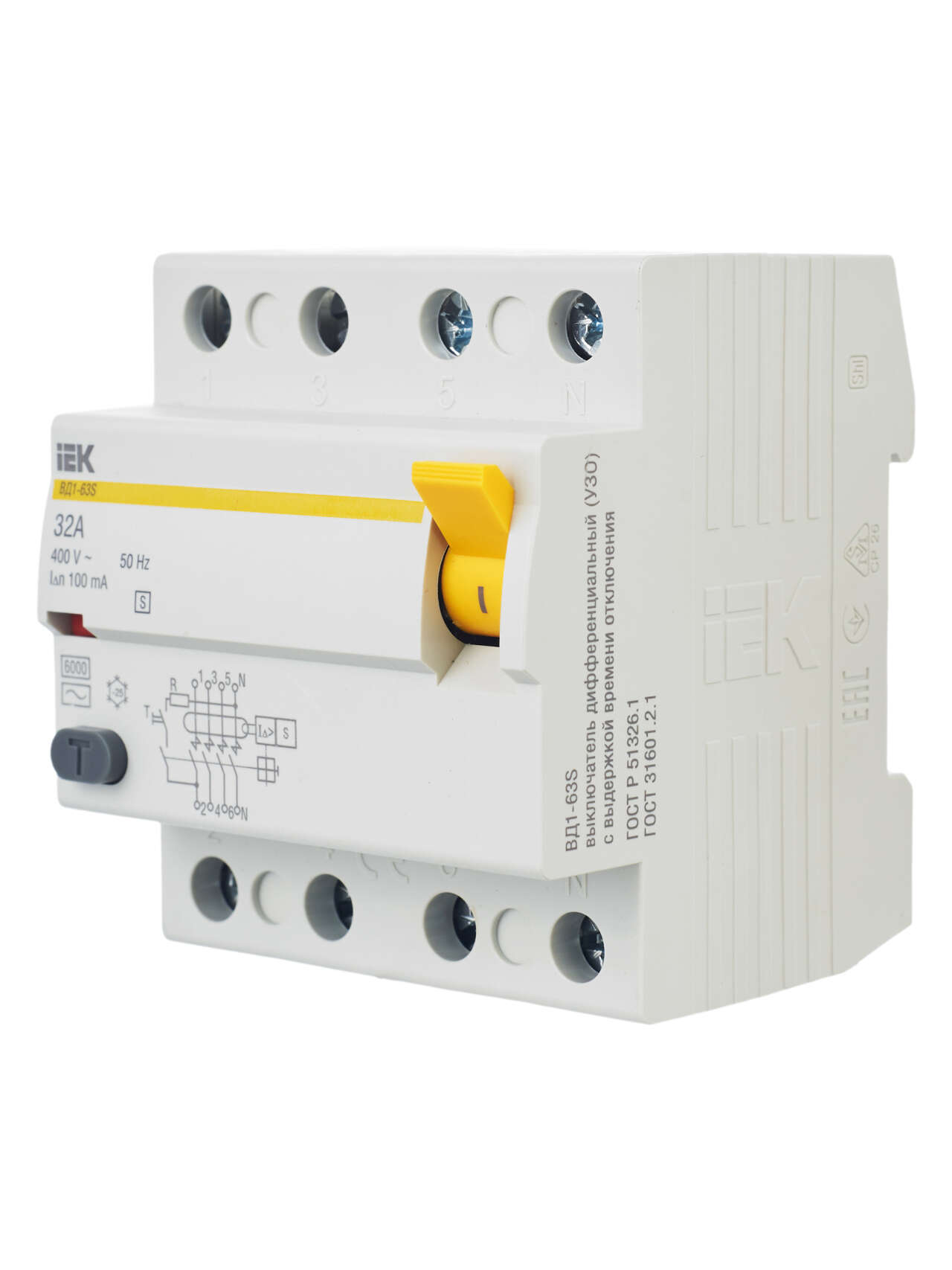

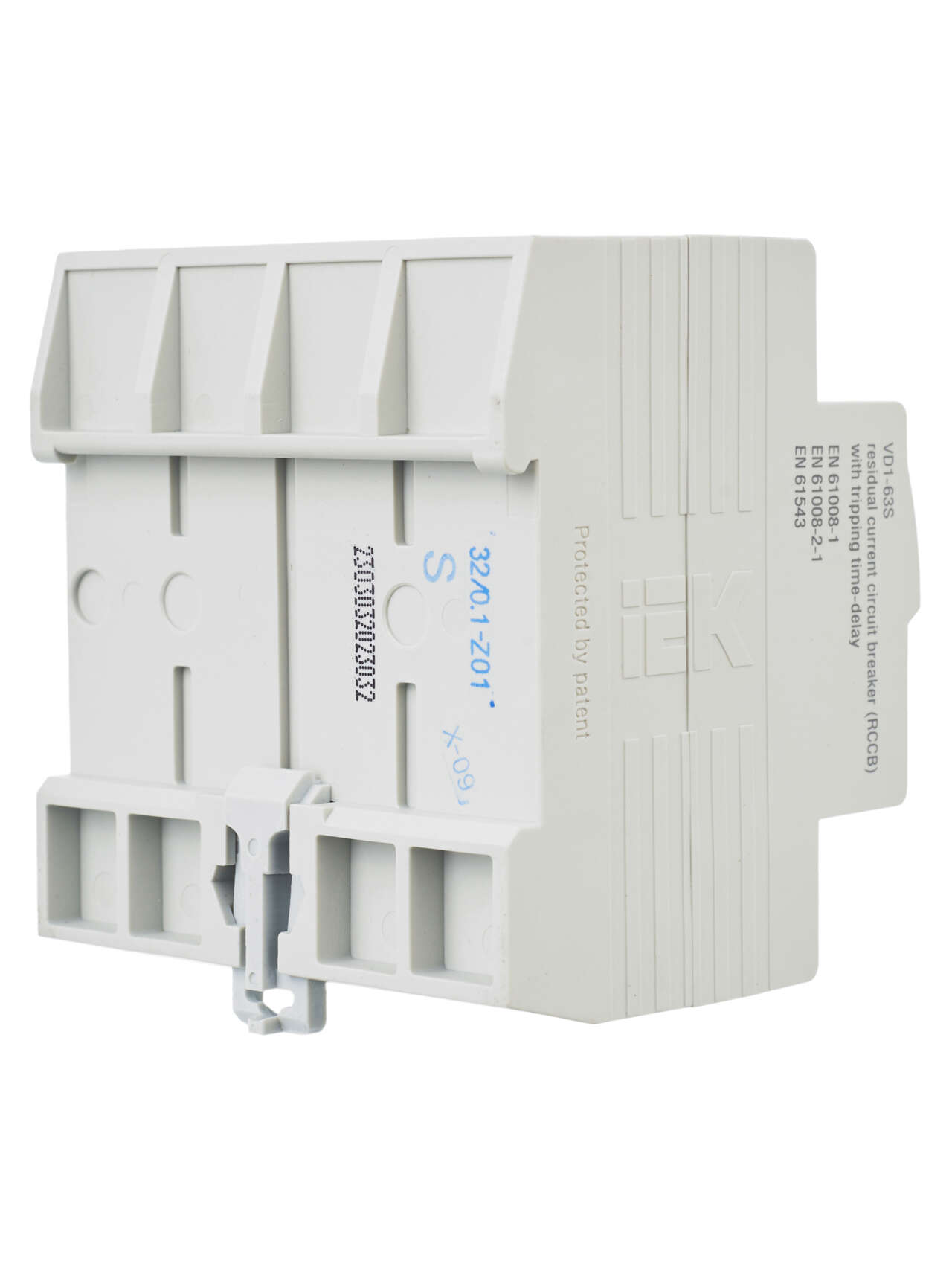

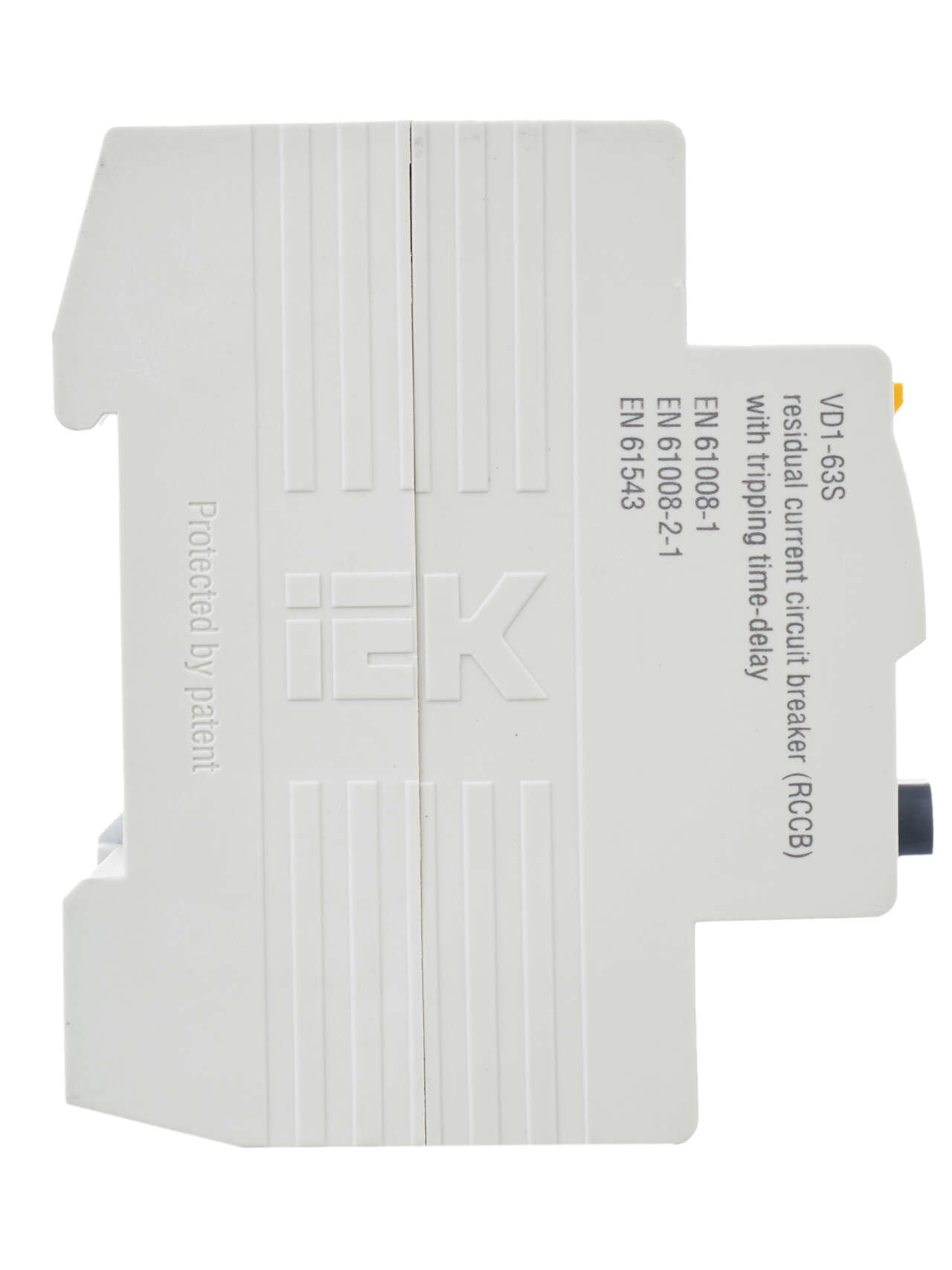

Выключатель дифференциальный (УЗО) ВД1-63S 4Р 32А 100мА IEK

3806

Описание
Характеристики

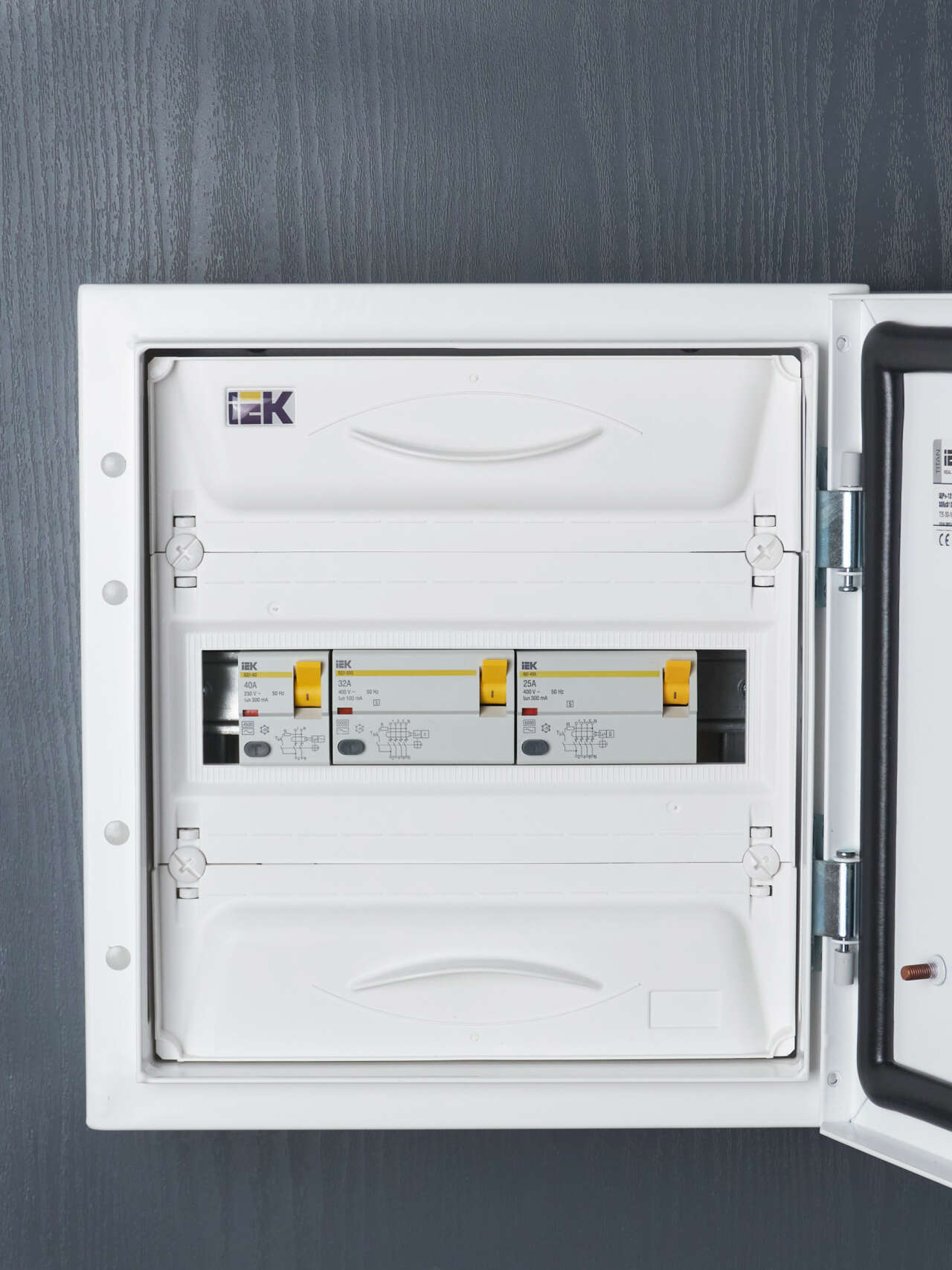

Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания, в случае возникновения дифференциальных токов утечки, в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400В. ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также строительных площадках.

Преимущества

Электромеханическая схема с задержкой по времени срабатывания.
Независимый индикатор положения контактов.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.

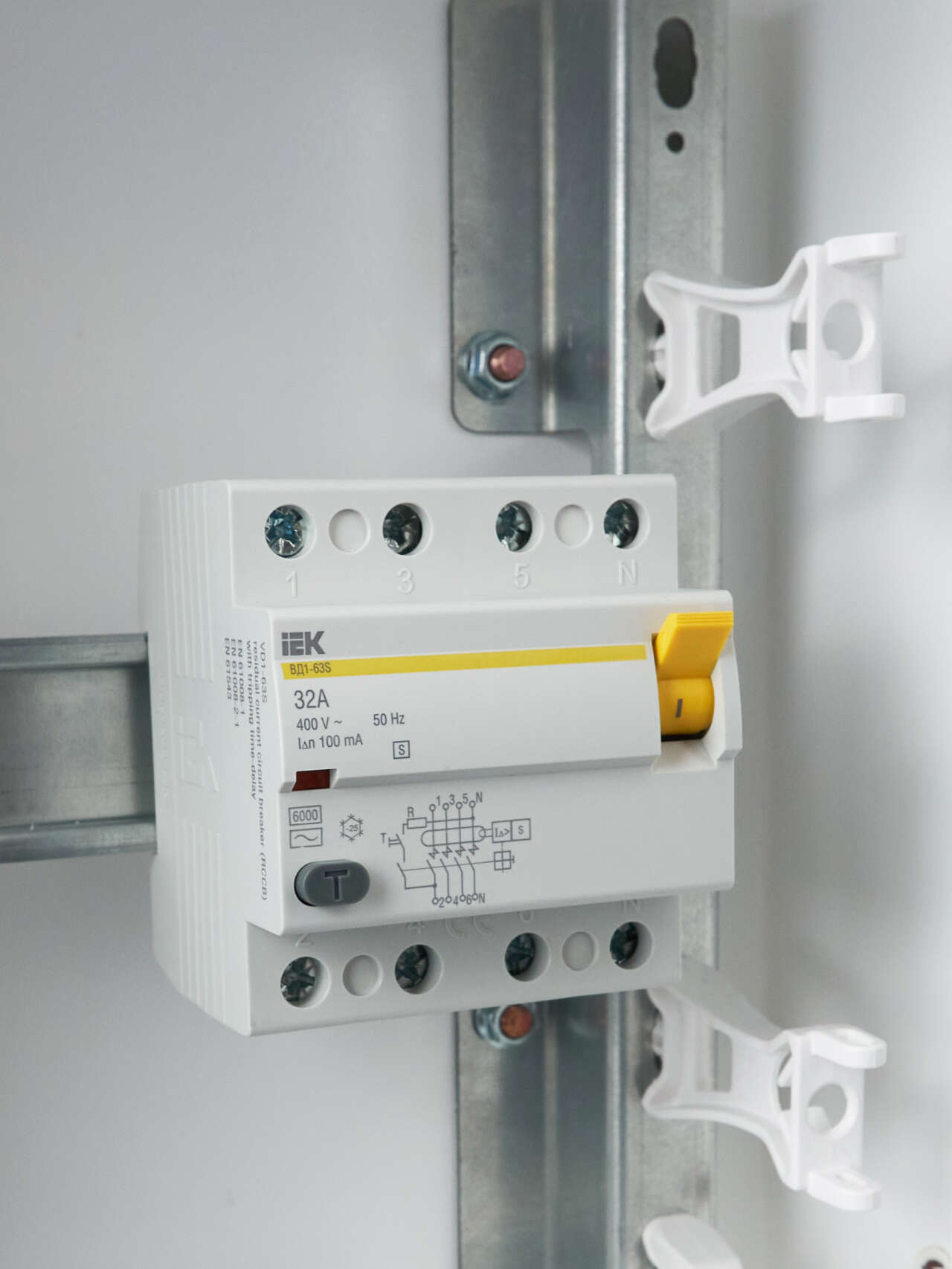

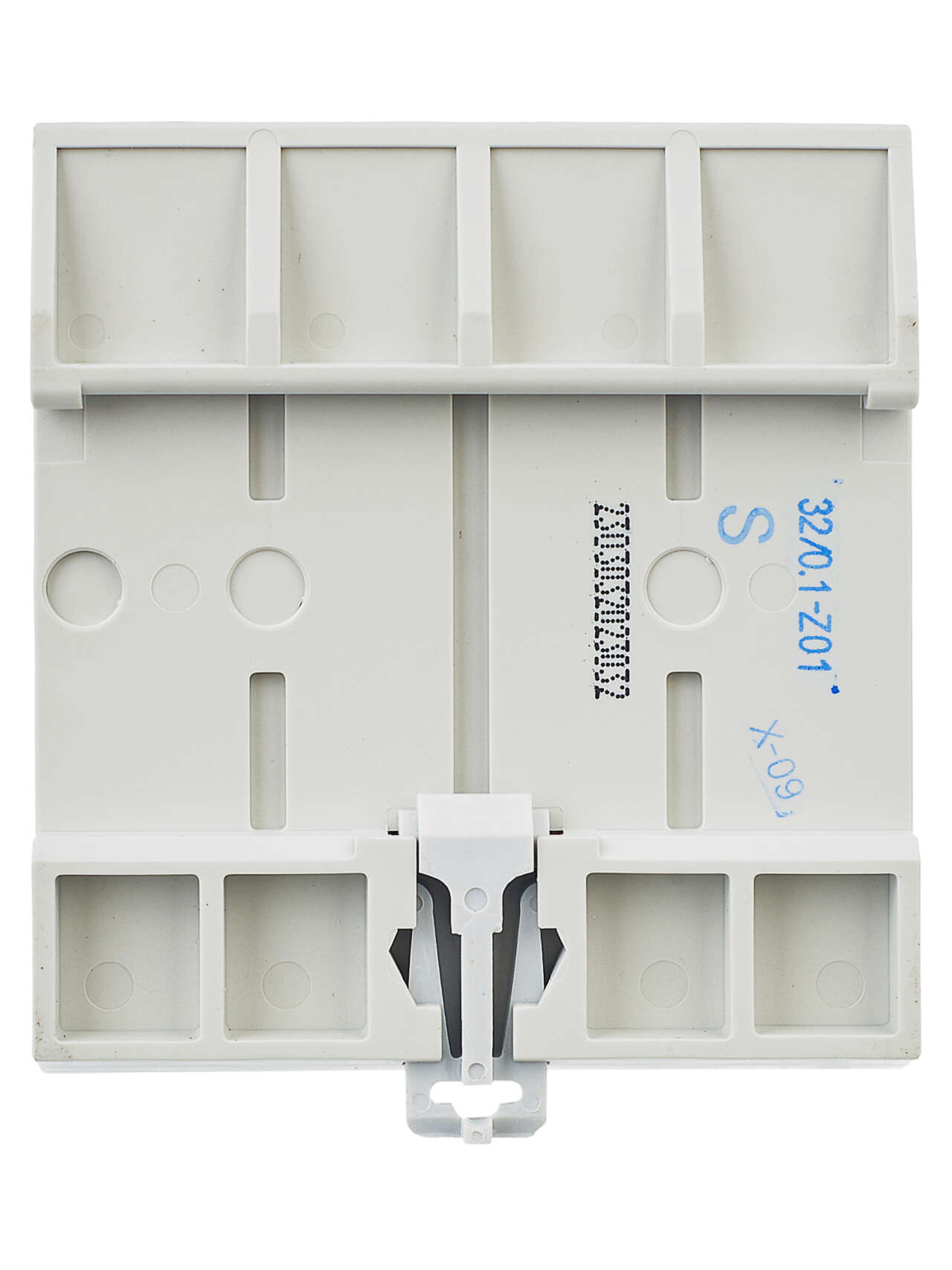

Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Повышенная надежность узла селективности.
Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
- от 110 до 265 В (двухполюсный),
- от 200 до 460 В (четырехполюсный).

Особенности конструкции

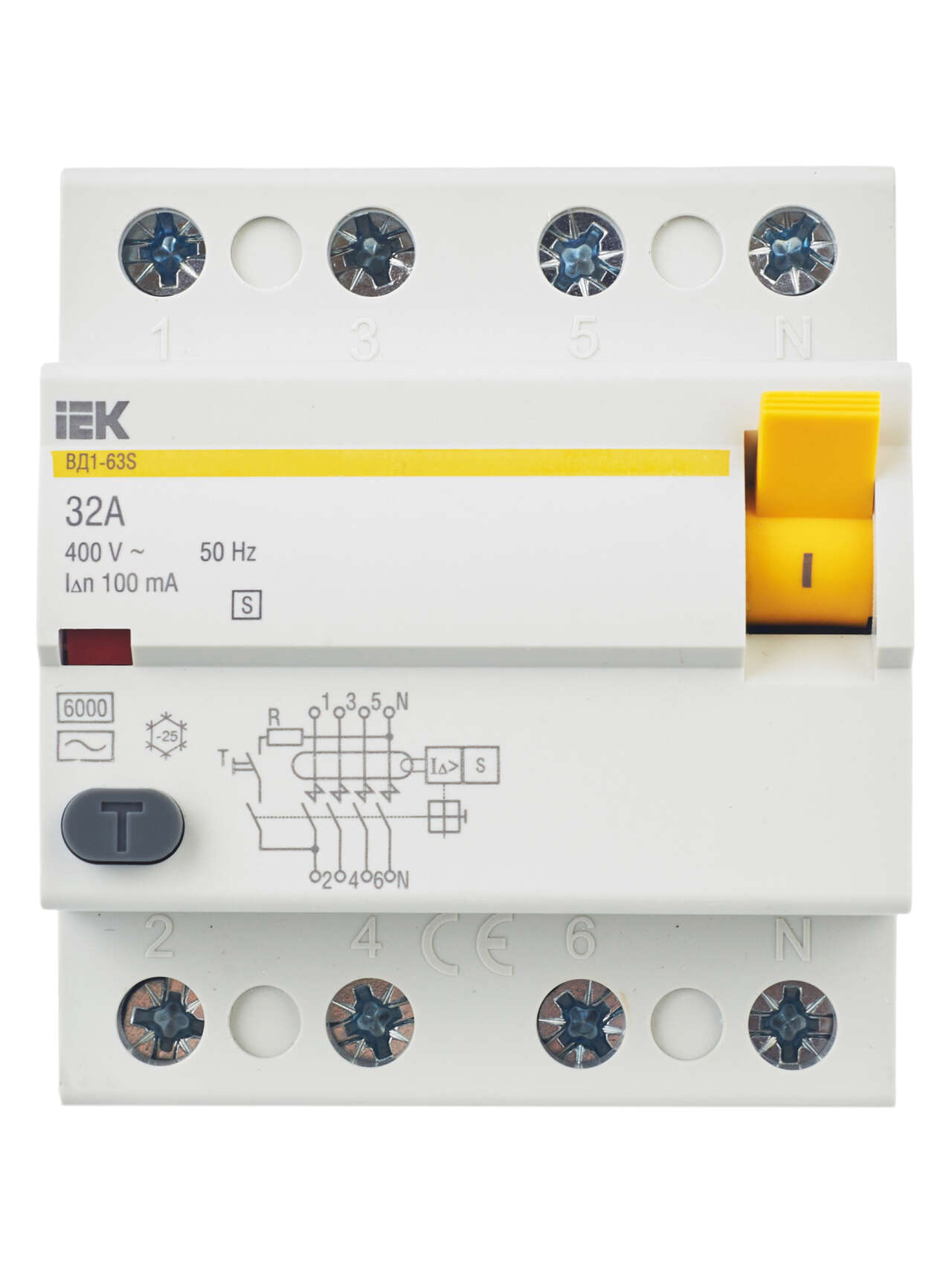

Дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги.

Новая схема узла селективности повышенной надежности: патент № RU 116709.

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.

Устройство электромеханического типа со встроенной схемой задержки по времени. Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.

Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.

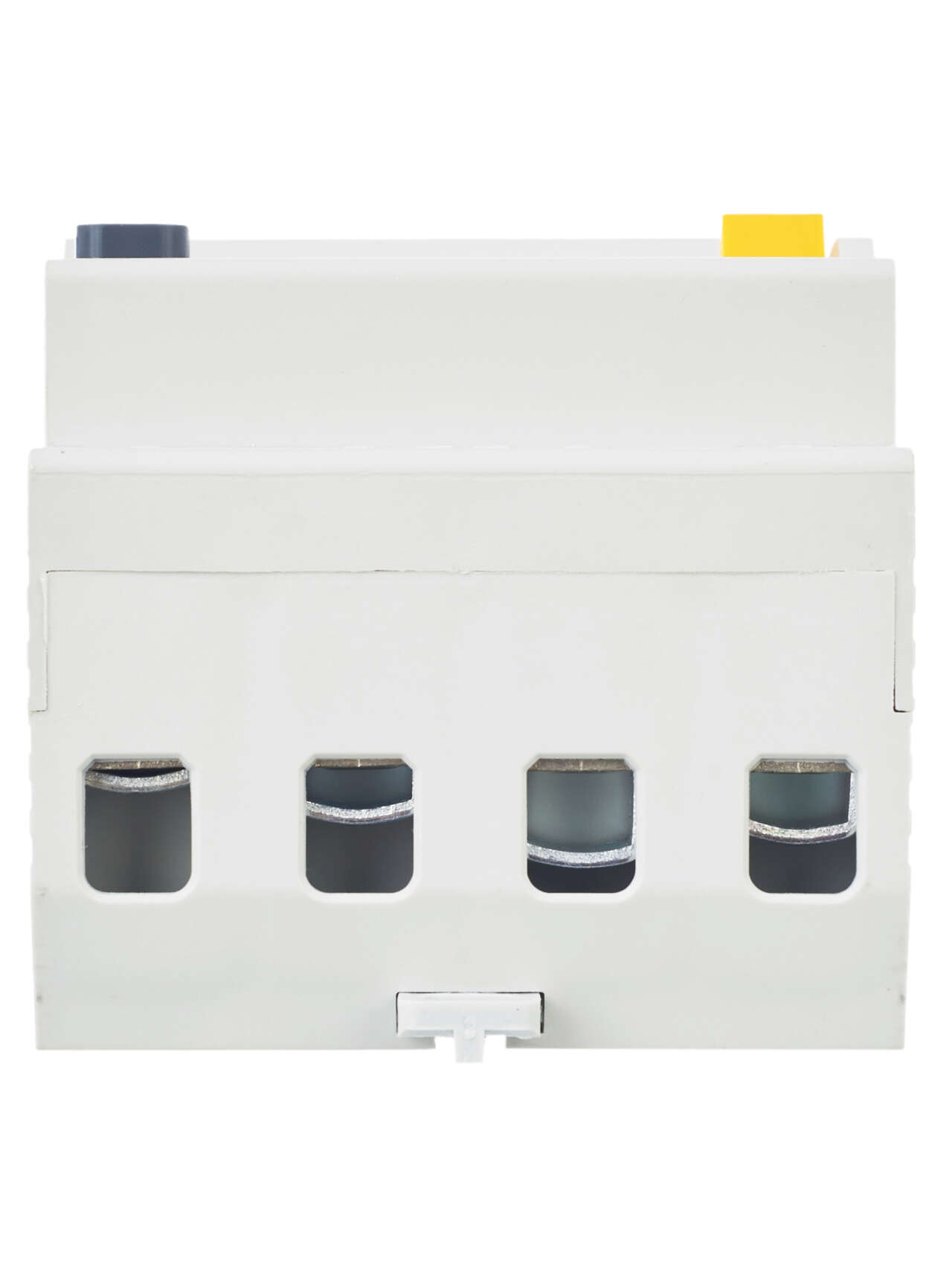

Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Отзывы

Информационные материалы

Презентация

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Дифференциальный выключатель или УЗО
Возможна дополнит комплектация Нет
Гарантийный срок, Лет 7
Импульсная прочность 0,25
Количество полюсов 4
Кратковременная задержка срабатывания Да
Макс сечение входящего кабеля 50
Монтажная глубина - ниши 74.0
Номин импульсное выдерживаемое напряжение 6
Номин раб напряжение 400
Номин ток 32
Номин ток утечки 0.10
Номинальный ток 32
откл способность при коротком замыкании-Icw 6
Селективная защита Да
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип монтажа На DIN-рейку
Тип тока утечки Переменный (AC)
Условный номин диф ток КЗ 6
Условный номин ток короткого замыкания Iq 6
Частота 50 Гц,50 Гц
Ширина по количеству модульных расстояний 4

В наличии на складе: 307 шт.

склад Мск: 307 шт.

4330.00р.

На складе
Код товара: MDV12-4-032-100
Артикул: 3806
