Воздушный автоматический выключатель переменного тока ВА77 выдвижного исполнения 3 полюса типоразмер D 65кА 2500А EA с набором аксессуаров: мотор привод катушка включения катушка отключения MASTER IEK

6294

Описание
Характеристики

Воздушные автоматические выключатели серии MASTER IEK предназначены для защиты сетей низкого напряжения от коротких замыканий и перегрузок. Автоматические выключатели данной серии обладают оптимальным набором функций, для применения их на объектах жилищного, социального, коммерческого и дорожного строительства, а также энергетики и сельского хозяйства. Воздушные автоматические выключатели серии MASTER IEK поставляются укомплектованными набором аксессуаров для их полноценного применения в состав НКУ: мотор привод 230В, реле включения и отключения (с удержанием) 230В, контакт положения в корзине, набор из 4х перекидных контактов, аварийный контакт. В комплект автоматического выключателя также входит электронный контроллер и, в случае выдвижного исполнения база выдвижного исполнения.

Преимущества

Воздушные автоматические выключатели серии MASTER IEK обладают минимальной зависимостью рабочего тока от температуры и могут использоваться в диапазоне рабочих температур от -25С до +70С.
В базовую комплектацию воздушных автоматических выключателей серии MASTER IEK входит реле отключение с удержанием, обеспечивающее удобство построения схем АВР с применением данных автоматических выключателей.
Кроме того автоматические выключатели выдвижного исполнения укомплектованы контактом положения ВА в корзине, для удобства контроля его положения для цепей автоматики.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Силовой авт выкл для защиты оборудования
Вес 96.500
Вид подключения главной электрич цепи Подключение сзади

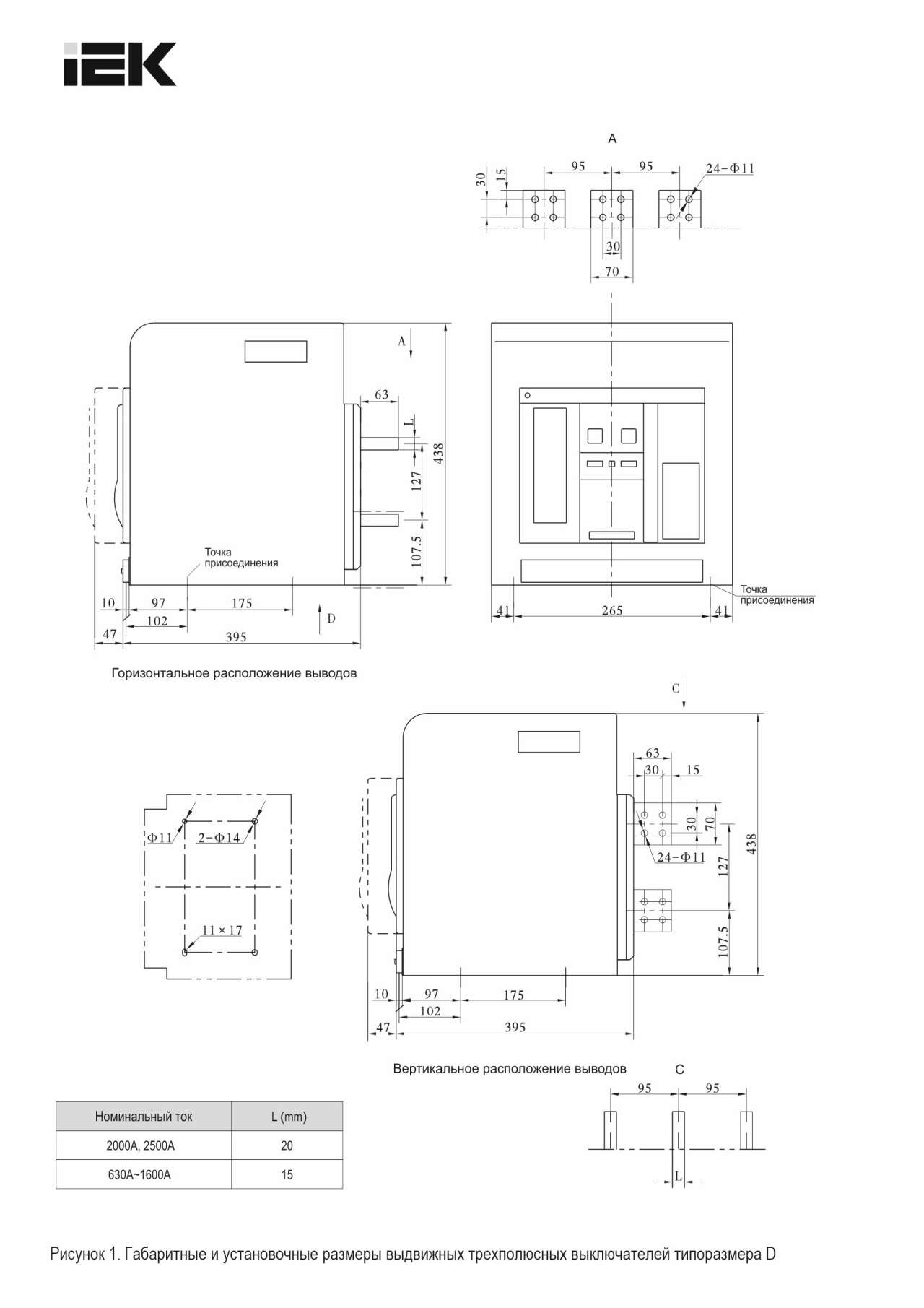

Высота 438.0
Высота над уровнем моря < 2000
Гарантийный срок, Лет 5
Глубина 395.0
Диап регул без заде сраб расцеп короткого замык 2500...50000
Диапазон уставки тока расцепления 1000...2500
Дополнит оборудование входящее в поставку Прочее
Исполнение Выдвижной (-ая)
Кол-во вспомогат переключающих контактов 4
Количество полюсов 3
Комплексная защита от замыканий на землю Нет
Конструкция прибора Прочее
Механич износостойкость без обслуживания 12500
Механич износостойкость с обслуживанием 25000
Монтаж на DIN-рейку Нет
Моторный привод - дополнительно Нет
Моторный привод встроенный Да
Наличие электронного расцепителя Да
Номин импульсное выдерживаемое напряжение 12
Номин кратковрем выдерж в течении 1 с ток Icw 65
Номин напряжение 400...690
Номин напряжение изоляции Ui 1250
Номин откл способность Icu при 400 В 50 Гц 65
Номин продолжительный ток Iu 2500
Номин раб наибольшая откл способность Ics 65
Номин ток 2500
Подходит для монтажа на DIN-рейку Нет
Потери энергии -
Режим работы Продолжительный
С расцеплением под напряжением Да
Срок службы нет данных
Степень защиты - IP IP30
Степень защиты зажимов IP IP00
Температура эксплуатации -25…70
Тип изделия/компонента Выключатель автоматический воздушный
Тип подключения силовой электрич цепи Болтовое соединение
Тип расцепителя Электронный
Тип элемента управления Прочее
Частота сети 50
Ширина 347.0
Электр износостойкость без обслуживания при АС 690В 6000

В наличии на складе: 71 шт.

склад Мск: 71 шт.

712920.00р.

На складе
Код товара: MI-ACB10-3WD-065-2500-ACF
Артикул: 6294
