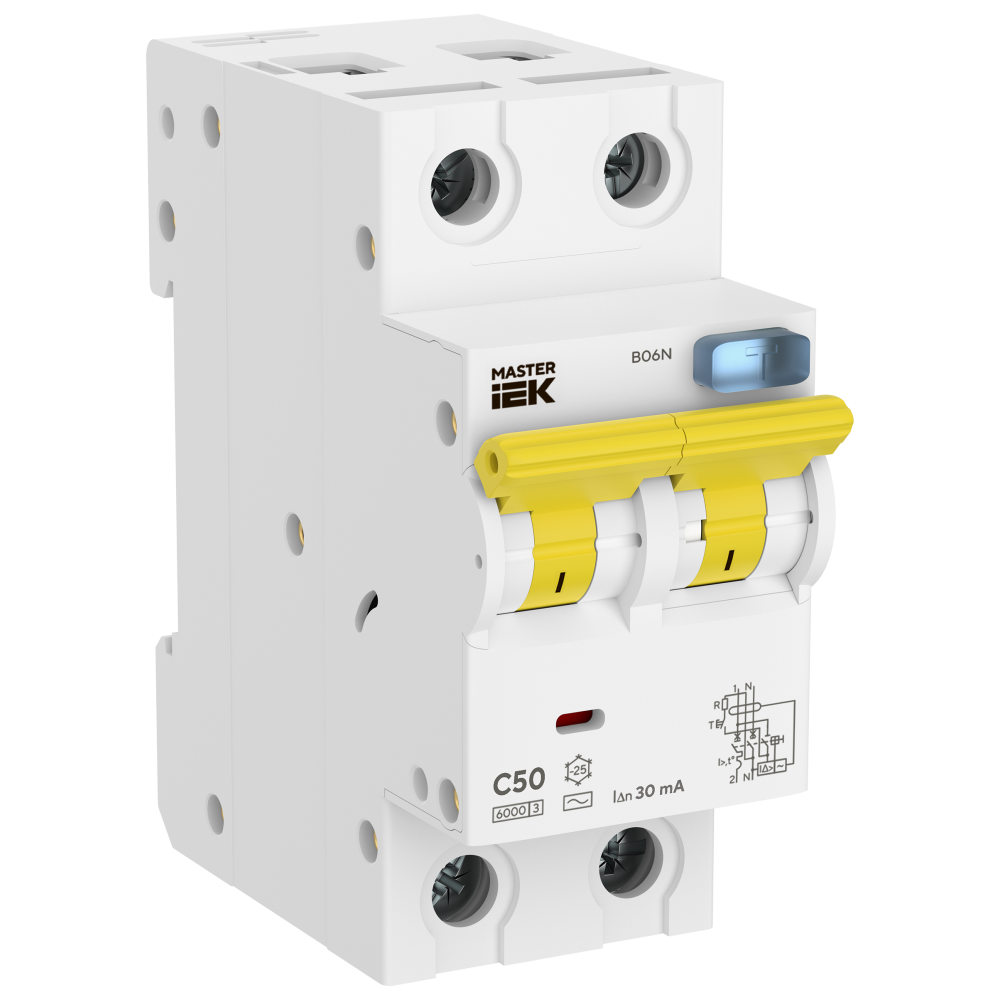

Автоматический выключатель дифференциального тока B06N 1P+NP C50 30мА тип AC MASTER IEK

2809

Описание
Характеристики

Автоматические выключатели дифференциального тока (АВДТ) MASTER серии B06N предназначены для защиты цепей от перегрузки и короткого замыкания, людей от поражения электрическим током, а также электроустановок от возгораний при повреждении изоляции электропроводки и электрооборудования. Совмещает в себе функции автоматического выключателя и ВДТ. Модельный ряд включает устройства с номинальными токами от 10 до 63 А, диапазонами токов мгновенного расцепления B и C, типами защиты A и AC, с номинальными отключающими дифференциальными токами 10, 30, 100, 300 мА. Номинальная отключающая способность составляет 6000 А. Тип устройства — электронный. Подключение нейтрального проводника — справа. Имеется возможность подключения всех дополнительных устройств линейки MASTER IEK. Устройства соответствуют требованиям стандарта ГОСТ IEC 61009-1. Линейка MASTER IEK создана с пониманием реальной инженерной практики — она продуманная и устойчивая в работе. Это ответ на потребность рынка в продукте с высокими характеристиками по доступной цене. При конструировании главными приоритетами стали безопасность и долговечность. Это синергия опыта проектирования и передовых разработок: современных материалов, высокотехнологичного автоматизированного производства и многоступенчатого контроля качества. Отдельное внимание уделено удобству: в конструкцию добавлены решения, разработанные на основе обратной связи от российских специалистов, ежедневно эксплуатирующих подобное оборудование. Мы уверены в высоком качестве и надежности устройств, поэтому предоставляем гарантию 10 лет.

Преимущества

Индикация причины срабатывания позволяет быстро определить срабатывание по дифференциальному току, делая эксплуатацию безопаснее и удобнее.
Индикация наличия напряжения - светодиод под кнопкой «Тест» показывает наличие напряжения в цепи, повышая безопасность использования.
Высокая помехозащищённость - электронная плата с защитой от импульсных помех предотвращает ложные срабатывания устройства.
Увеличенный ресурс - механизм свободного расцепления с мгновенной коммутацией, гарантирует быстрое замыкание контактов, что уменьшает нагрев и падение напряжения.
Высокая надёжность - серебряные композитные напайки снижают переходное сопротивление, уменьшают нагрев и риск сваривания контактов.
Стабильная работа - каналы на боковых поверхностях минимизируют передачу тепла в местах дугогашения.
Снижение риска возникновения пожара и повышение энергоэффективности благодаря надёжному креплению проводников, усиленному корпусу и клеммам с моментом затяжки 4 Н·м.
Предотвращение ошибок при монтаже и минимизация риска неправильного подключения проводников за счёт защитных шторок на выводах.
Защита от перегрева выводов и проводников - насечки на контактных поверхностях выводов увеличивают площадь контакта и улучшают фиксацию проводника.
Универсальное подключение питания к верхним или нижним зажимам, в зависимости от того, с какой стороны удобнее осуществить подводку.
Вариативность подключения - простой и безопасный монтаж благодаря возможности установки шин FORK, PIN и проводников к верхним и нижним выводам.
Лёгкая и удобная установка дополнительных устройств за счёт современной системы крепления с подпружиненной защёлкой.
Быстрый и аккуратный монтаж с помощью шины при групповом подключении возможен благодаря расположению выводов всех устройств MASTER на одном уровне.
Быстрая диагностика и повышение безопасности за счёт индикации реального положения главных контактов.
Яркая маркировка и эргономичная рукоятка упрощают управление устройствами.
Экологично - продукция отвечает требованиям RoHS, безопасна при использовании и утилизации, не нуждается в специальных условиях переработки.
Гарантия 10 лет - подтверждение надёжной конструкции и строгого контроля.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Автоматический выключатель дифференциального тока
Гарантийный срок, Лет 10
Класс токоограничения 3
Количество защищенных полюсов 1
Количество полюсов 1P+N
Макс сечение входящего кабеля 25
Механическая износостойкость 10000
Момент затяжки винтов контактных зажимов 2
Монтажная глубина - ниши 67,1
Номин импульсное выдерживаемое напряжение 4
Номин неоткл дифференциальный ток 0,5IΔn
Номин раб напряжение 230
Номин ток 50
Номин ток утечки 0,03
Номинальная диф наибольшая вкл и откл способность 2000
Общ количество полюсов 2
Отключающая способность по EN 60898 6
Отключающая способность по IEC 60947-2 6
Отключение нейтрали Да
Рабочий режим Продолжительный
Срок службы, Лет 15
Степень загрязнения 2
Степень защиты - IP IP20
Температура эксплуатации -25…50
Тип монтажа на DIN-рейку
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Электронный
Тип тока утечки Переменный (AC)
Характеристика срабатывания - кривая тока C
Частота 50/60 Гц
Ширина по количеству модульных расстояний 2
Электрическая износостойкость 4000

В наличии на складе: 54 шт.

склад Мск: 54 шт.

3240.00р.

На складе
Код товара: MI-B06N-1N-C50C030
Артикул: 2809
