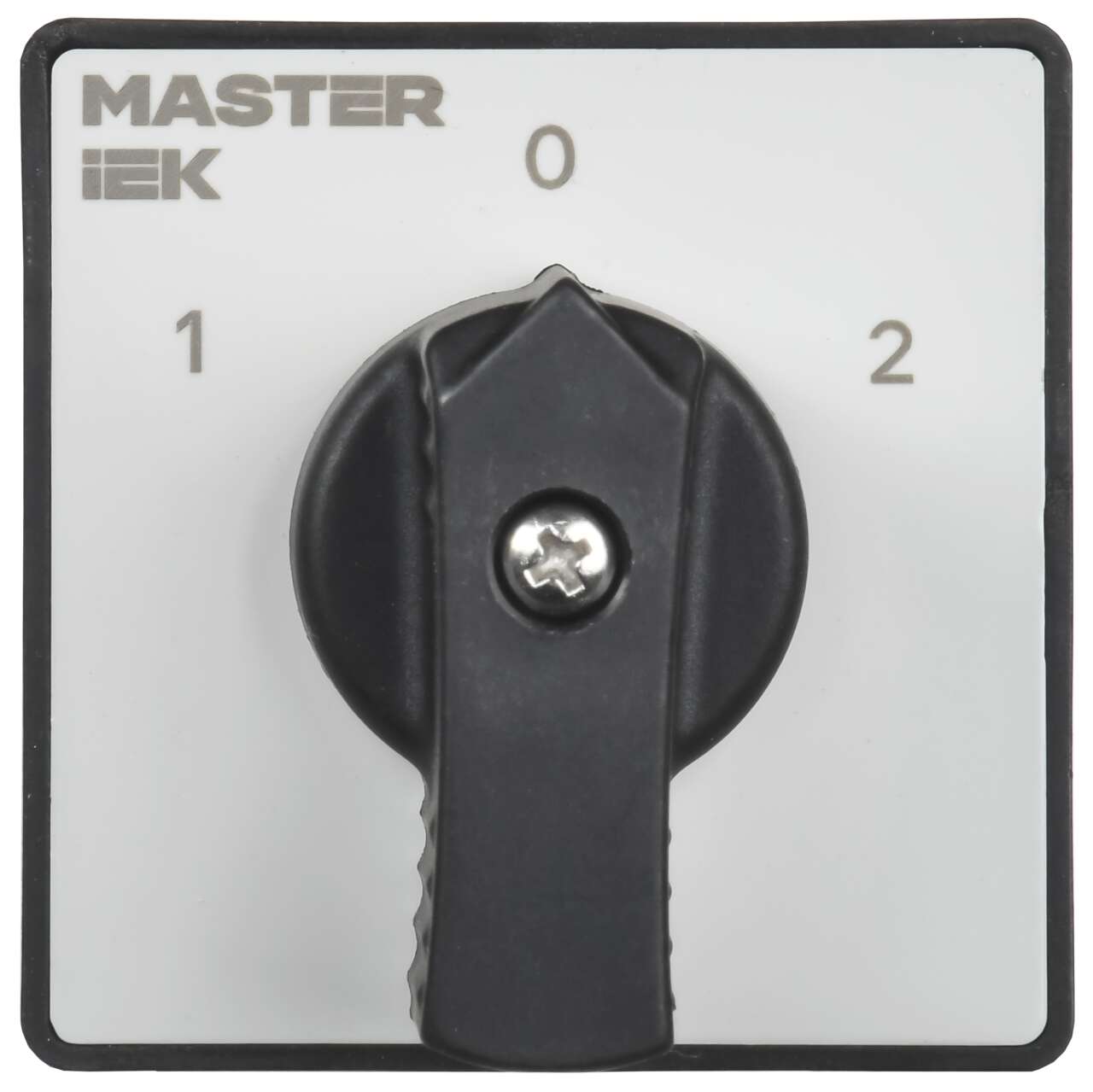

Переключатель кулачковый стандартная рукоятка 16А схема 52 IEK

30305

Описание
Характеристики

Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д. Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.

Преимущества

Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Высокая механическая и электрическая износостойкость.
Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF").
Защита клемм от прикосновения.
Адаптер для монтажа на DIN-рейку в комплекте.
Широкий диапазон рабочих температур.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Дополнительные изображения

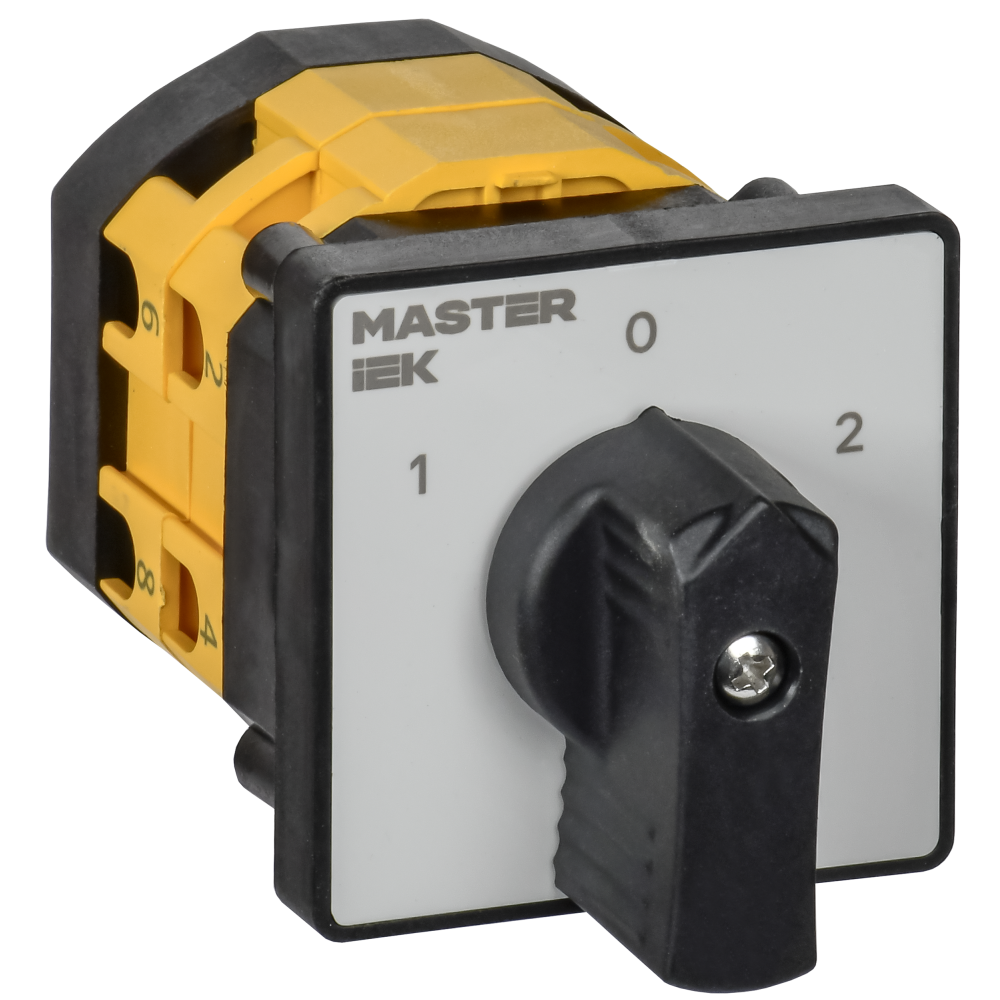

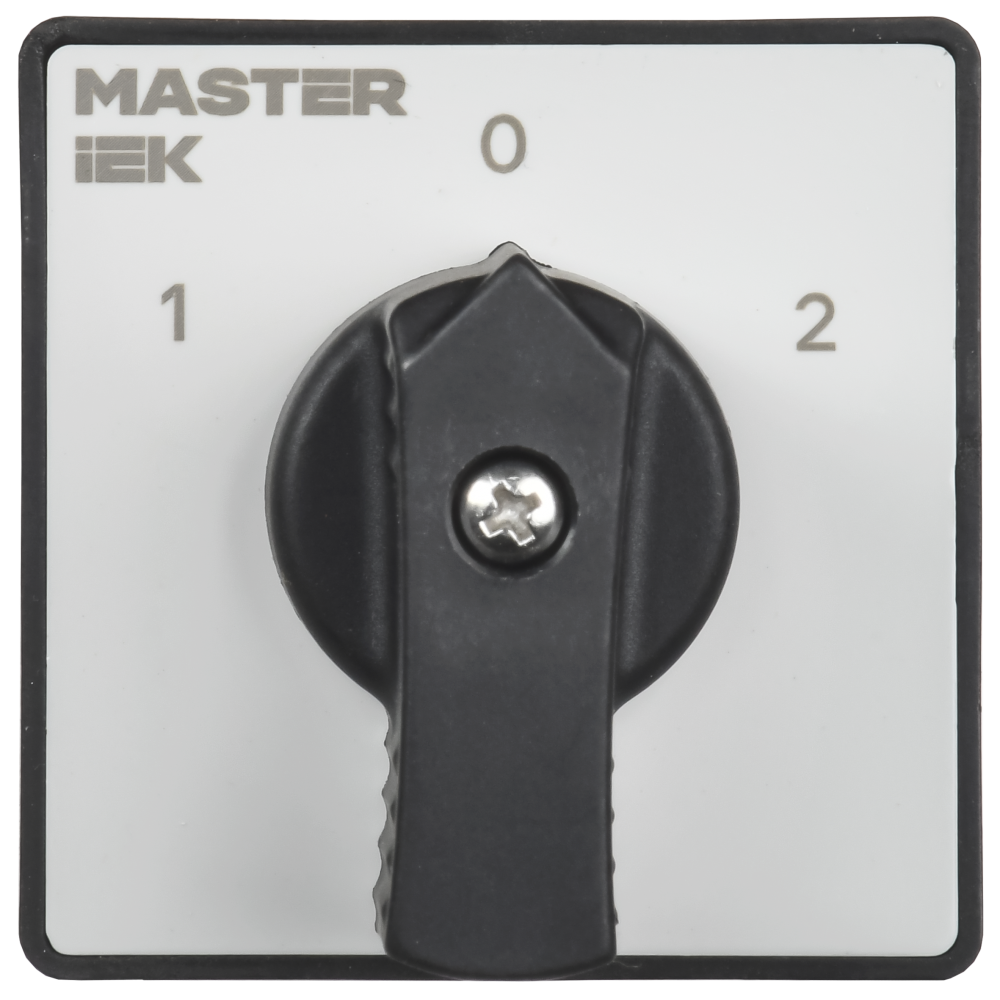

Переключатели кулачковые MASTER IEK

Характеристики ИЕК

class Переключатель
В сборе в корпусе Нет
Гарантийный срок, Лет 5
Кол-во позиций переключения 3
Количество полюсов 2
Конструктивное исполнение Открытое
Конструкция прибора Встраиваемое устройство
Макс допустимое раб напряжение Ue AC 690
Мех износостойкость 0,3
Модульное исполнение Да
Номер электрической схемы 52
Номин импульсное выдерживаемое напряжение 4
Номин мощность при AC-23 230 В 4
Номин мощность при AC-23 400 В 7
Номин мощность при AC-3 230 В 3
Номин мощность при AC-3 400 В 5
Номин напряжение 690
Номин напряжение изоляции Ui 690
Номин напряжение постоян тока - DC 24; 48; 110; 220
Номин продолжительный ток Iu 16.0
Номин раб напряжение AC контактов 230; 400; 690
Номин раб напряжение DC контактов 24; 48; 110; 220
Номин рабочий ток Ie при АС-2 230 В 11
Номин рабочий ток Ie при АС-2 400 В 11
Номин рабочий ток Ie при АС-21 АС-22 230 В 16
Номин рабочий ток Ie при АС-21 АС-22 400 В 16
Номин рабочий ток Ie при АС-23 230 В 13
Номин рабочий ток Ie при АС-23 400 В 13
Номин рабочий ток Ie при АС-3 230 В 3,5
Номин рабочий ток Ie при АС-3 400 В 3,5
Номин рабочий ток Ie при АС-4 230 В 5
Номин рабочий ток Ie при АС-4 400 В 4
Номин тепловой ток Ith 16
Номин условный ток короткого замыкания Icn 6
Номинальная способность к присоединению 2,5
Обозначение положений 1-0-2
Подходит для монтажа на передней стенке Да
Подходит для напольного монтажа Нет
Подходит для промежуточного монтажа Да
Подходит для установки в распредел платы Нет
Пригоден в качестве главного выключателя Да
Пригоден в качестве сервисного выкл-ля Да
Размер передней панели 48х48 мм
С блоком управления Нет
С возвратом в нейтральное положение Нет
С нейтральной позицией - ОТКЛ Да
Сечение многожильного гибкого провода 1…2,5
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Степень защиты - IP в оболочке IP40
Степень защиты - IP передняя сторона IP40
Степень защиты - IP сторона контактов IP00
Температура эксплуатации -5…40
Тип выключателя Многоступенчатый переключатель
Тип изделия/компонента Кулачковый переключатель
Тип подключения силовой электрич цепи Винтовое соединение
Тип элемента управления Короткая поворотная ручка (узкий хват)
Ток предохранителя qG 20
Фиксация положения переключателя Да
Функции переключателя Многоступенчатый переключатель
Цвет Черный
Электр износостойкость 0,0015

В наличии на складе: 86 шт.

склад Мск: 80 шт.

склад Р: 6 шт.

1500.00р.

На складе
Код товара: MI-CS10-016-052
Артикул: 30305
