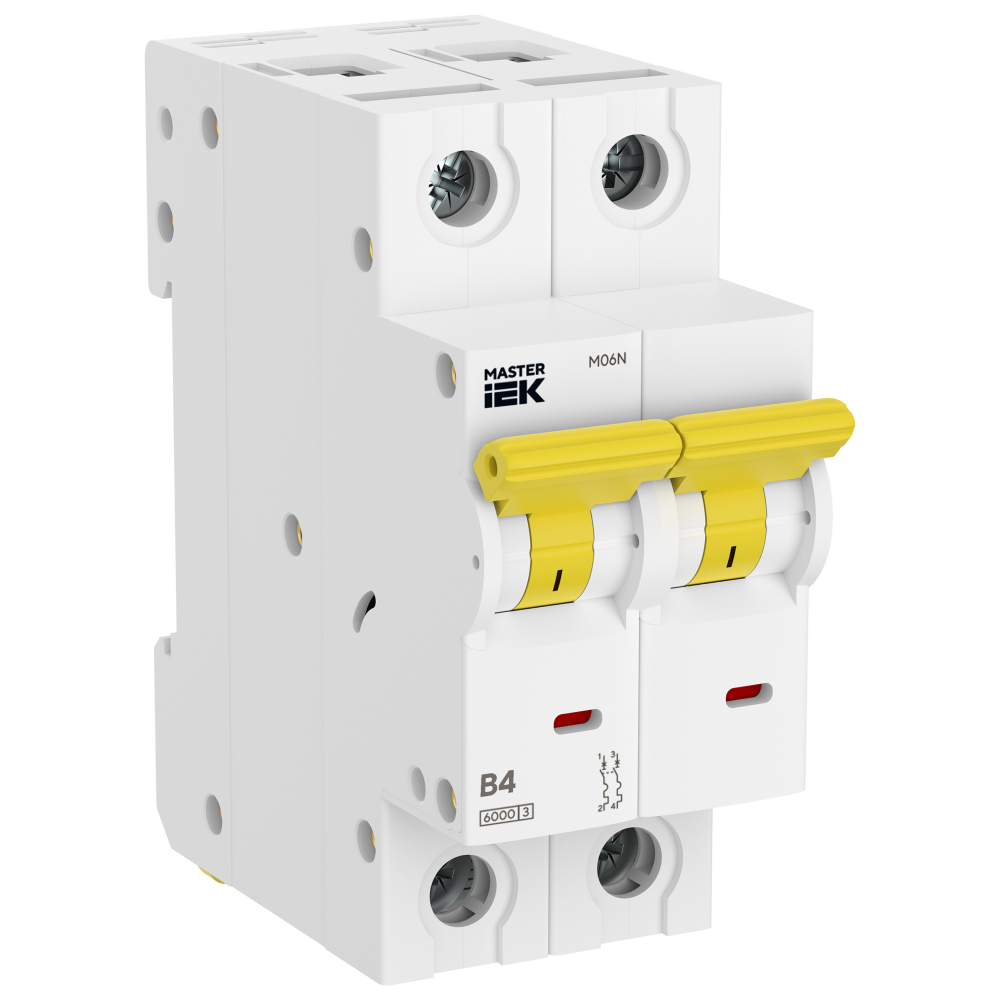

Автоматический выключатель M06N 2P B 4А MASTER IEK

2919

Описание
Характеристики

Автоматические выключатели MASTER серии M06N предназначены для защиты цепей от перегрузок и коротких замыканий. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 1 до 63 А. Номинальная отключающая способность составляет 6000 А. Имеется возможность подключения всех дополнительных устройств линейки MASTER IEK. Устройства соответствуют требованиям стандарта ГОСТ IEC 60898-1 и производятся в России. Линейка MASTER IEK создана с пониманием реальной инженерной практики — она продуманная и устойчивая в работе. Это ответ на потребность рынка в продукте с высокими характеристиками по доступной цене. При конструировании главными приоритетами стали безопасность и долговечность. Это синергия опыта проектирования и передовых разработок: современные материалы, высокотехнологичное автоматизированное производство и многоступенчатый контроль качества. Отдельное внимание уделено удобству: в конструкцию добавлены решения, разработанные на основе обратной связи от российских специалистов, ежедневно эксплуатирующих подобное оборудование. Мы уверены в высоком качестве и надежности устройств, поэтому предоставляем гарантию 10 лет.

Преимущества

Стабильное и безопасное гашение дуги при высоких сверхтоках достигается эффективным гашением электрической дуги в дугогасительной камере из 13 асимметричных пластин и снижением температуры и давления образующихся газов за счёт системы специальных выпускных каналов.
Увеличенный ресурс - механизм свободного расцепления с мгновенной коммутацией, гарантирует быстрое замыкание контактов, что уменьшает нагрев и падение напряжения.
Высокая надёжность - серебряные композитные напайки снижают переходное сопротивление, уменьшают нагрев и риск сваривания контактов.
Снижение риска возникновения пожара и повышение энергоэффективности благодаря надёжному креплению проводников, усиленному корпусу и клеммам с моментом затяжки 4 Н·м.
Предотвращение ошибок при монтаже и минимизация риска неправильного подключения проводников за счёт защитных шторок на выводах.
Защита от перегрева выводов и проводников - насечки на контактных поверхностях выводов увеличивают площадь контакта и улучшают фиксацию проводника.
Быстрая диагностика и повышение безопасности за счёт индикации реального положения главных контактов.
Универсальное подключение питания к верхним или нижним зажимам, в зависимости от того, с какой стороны удобнее осуществить подводку.
Вариативность подключения - простой и безопасный монтаж благодаря возможности установки шин FORK, PIN и проводников к верхним и нижним выводам.
Лёгкая и удобная установка дополнительных устройств за счёт современной системы крепления с подпружиненной защёлкой.
Быстрый и аккуратный монтаж с помощью шины при групповом подключении возможен благодаря расположению выводов всех устройств MASTER на одном уровне.
Расширение функционала благодаря подключению до 4 дополнительных устройств одновременно.
Долговечная маркировка и эргономичная рукоятка - технические характеристики, артикул, указания по монтажу и знаки сертификации нанесены методом литья и лазерной гравировки, что обеспечивает четкость обозначений на весь срок службы устройств.
Экологично - продукция отвечает требованиям RoHS, безопасна при использовании и утилизации, не нуждается в специальных условиях переработки.
Гарантия 10 лет - подтверждение надёжной конструкции и строгого контроля качества.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Модульный автоматический выключатель
Вес одного полюса 0,108
Возможна дополнит комплектация Да
Возможность присоединения шин PIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне КЗ tm 0,1
Гарантийный срок, Лет 10
Класс токоограничения 3
Количество защищенных полюсов 2
Количество полюсов 2
Коэффициент гарантированного несрабатывания 1,13
Коэффициент гарантированного срабатывания 1,45
Макс сечение входящего кабеля 25
Мех износостойкость 20000
Монтажная глубина - ниши 69,9
Наличие взрывозащиты Без взрывозащиты
Наличие дифференциального расцепителя Нет
Наличие теплового расцепителя Нет
Наличие электромагнитного расцепителя Да
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 4
Номин напряжение изоляции Ui 400
Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
Номин отключающая способность при коротком замыкании EN 60898 пр 6.0
Номинальное импульсное выдерживаемое напряжение 4
Номинальное рабочее напряжение 400
Номинальный ток 4.0
Общ количество полюсов 2
Отключающая способность 6
Отключение нейтрали Нет
Подходит для выключателя-разъединителя Да
Подходит для установки заподлицо Нет
Потери энергии 3.0
Рабочая температура окружающей среды -40…50
Режим работы Продолжительный-S1
Ремонтопригодность Нет
Сечение многожильного гибкого провода 1...25
Сечение одножильного жёсткого провода 1…25
Срок службы, Лет 15
Степень загрязнения 2
Степень защиты - IP IP20
Сфера применения Бытовое
Тип монтажа на DIN-рейку
Тип монтажной рейки 35x7.5
Тип напряжения Переменный (AC)
Тип напряжения управления Переменный (AC)
Тип подключения Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Характеристика срабатывания - кривая тока B
Частота 50
Ширина по количеству модульных расстояний 2
Электр износостойкость 8000
Электродинамическая стойкость Icm 6

В наличии на складе: 120 шт.

склад Мск: 120 шт.

1110.00р.

На складе
Код товара: MI-M06N-2-B004
Артикул: 2919
