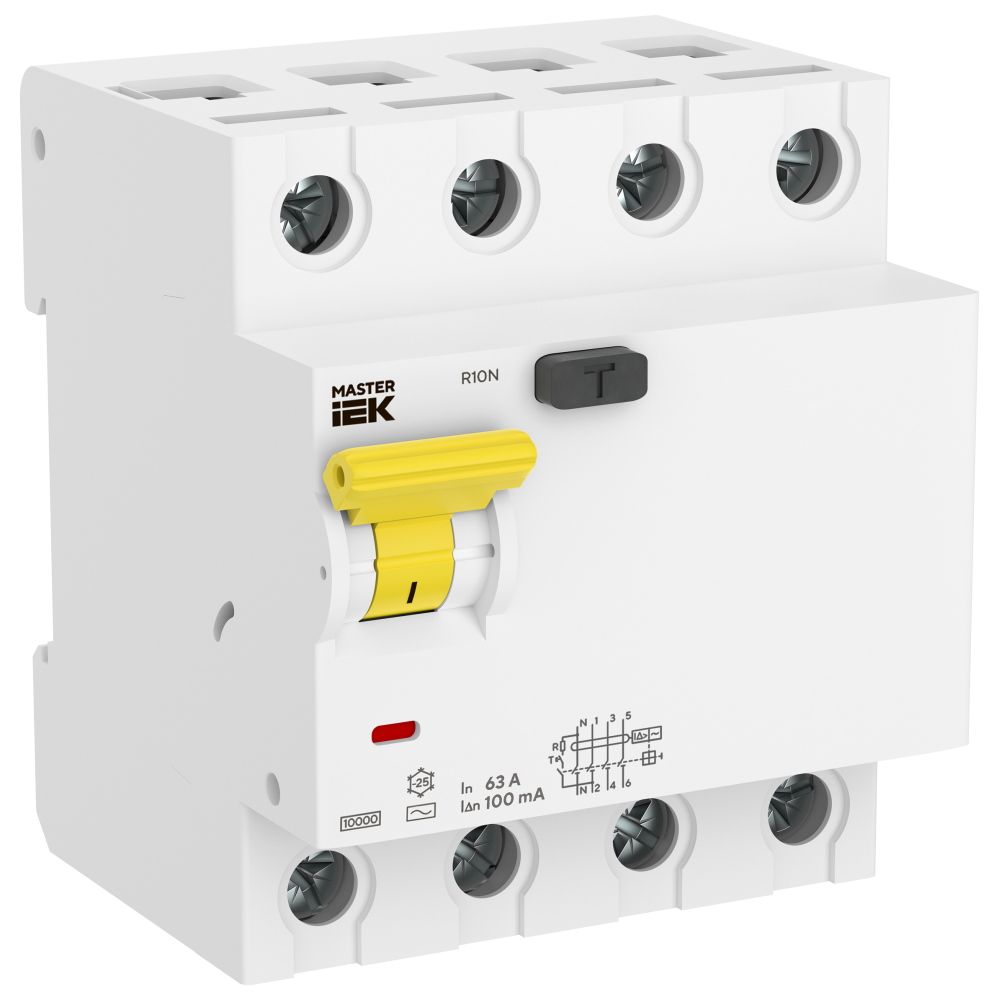

Выключатель дифференциального тока R10N 4P 63А 100мА тип AC MASTER IEK

3218

Описание
Характеристики

Выключатели дифференциального тока (ВДТ) MASTER IEK серии R10N предназначены для защиты людей от поражения электрическим током и электроустановок от возгорания при повреждении изоляции электропроводки и электрооборудования. Модельный ряд включает в себя устройства с номинальными токами от 25 до 100 А, типами защиты A и AC, с номинальными отключающими дифференциальными токами 10, 30, 100, 300 мА. Номинальная отключающая способность составляет 10000 А. Тип устройства — электромеханический. Подключение нейтрального проводника — слева. Имеется возможность подключения всех дополнительных устройств линейки MASTER IEK. Устройства соответствуют требованиям стандарта ГОСТ IEC 61008-1. Линейка MASTER IEK создана с пониманием реальной инженерной практики — продуманная и устойчивая в работе. Это ответ на потребность рынка в продукте с высокими характеристиками по доступной цене. При конструировании главными приоритетами стали безопасность и долговечность. Это синергия опыта проектирования и передовых разработок: современные материалы, высокотехнологичное автоматизированное производство и многоступенчатый контроль качества. Отдельное внимание уделено удобству: в конструкцию добавлены решения, основанные на обратной связи от российских специалистов, ежедневно эксплуатирующих подобное оборудование. Мы уверены в высоком качестве и надежности устройств, поэтому предоставляем гарантию 10 лет.

Преимущества

Электромеханический тип - функционально не зависит от напряжения цепи. Защищает даже при обрыве нейтрального проводника.
Подключение фазного и нейтрального проводников к любому полюсу реализовано в уникальной конструкции 2-х полюсных устройств.
Быстрый и аккуратный монтаж с помощью шины при групповом подключении возможен благодаря расположению выводов всех устройств MASTER на одном уровне.
Расширение функционала - благодаря подключению до 4 дополнительных устройств, одновременно.
Широкий диапазон рабочих температур, благодаря современным материалам и продуманной конструкции - устройства стабильно работают от -25 до +55 °С.
Высокая надёжность - серебряные композитные напайки снижают переходное сопротивление, уменьшают нагрев и риск сваривания контактов.
Универсальное подключение питания к верхним или нижним зажимам, в зависимости от того, с какой стороны удобнее осуществить подводку.
Вариативность подключения - простой и безопасный монтаж благодаря возможности установки шин FORK, PIN и проводников к верхним и нижним выводам.
Снижение риска возникновения пожара и повышение энергоэффективности благодаря надёжному креплению проводников, усиленному корпусу и клеммам с моментом затяжки 4 Н·м.
Предотвращение ошибок при монтаже и минимизация риска неправильного подключения проводников за счёт защитных шторок на выводах.
Защита от перегрева выводов и проводников - насечки на контактных поверхностях выводов увеличивают площадь контакта и улучшают фиксацию проводника.
Быстрая диагностика и повышение безопасности за счёт индикации реального положения главных контактов.
Яркая маркировка и эргономичная рукоятка упрощают управление устройствами.
Лёгкая и удобная установка дополнительных устройств за счёт современной системы крепления с подпружиненной защёлкой.
Экологично - продукция отвечает требованиям RoHS, безопасна при использовании и утилизации, не нуждается в специальных условиях переработки.
Гарантия 10 лет - подтверждение надёжной конструкции и строгого контроля качества.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Дифференциальный выключатель или УЗО
Возможна дополнит комплектация Да
Гарантийный срок, Лет 15
Импульсная прочность 4
Количество полюсов 4
Макс сечение входящего кабеля 35
Мех износостойкость 6000
Момент затяжки 4
Монтажная глубина - ниши 67.1
Номин импульсное выдерживаемое напряжение 4
Номин напряжение 400
Номин напряжение изоляции Ui 415
Номин откл диф ток 100
Номин отключающая способность 10
Номин раб напряжение 400
Номин ток 63
Номин ток утечки 0.10
Номинальное импульсное выдерживаемое напряжение 4
Номинальное рабочее напряжение 400
Номинальный ток 63
откл способность при коротком замыкании-Icw 10
Отключающая способность по IEC 60947-2 10
Рабочая температура окружающей среды -25…55
Регулировка тока утечки Нет
Режим работы Продолжительный-S1
С регулировкой задержки Нет
Селективная защита Нет
Сечение многожильного гибкого провода 2,5...35
Сечение одножильного жёсткого провода 2,5...35
Срок службы, Лет 10
Степень загрязнения 2
Степень защиты - IP IP20
Тип монтажа На DIN рейку
Тип тока утечки Переменный (AC)
Условный номин диф ток КЗ 10
Частота 50/60 Гц,50/60 Гц
Ширина по количеству модульных расстояний 4
Электр износостойкость 2000

В наличии на складе: 30 шт.

склад Мск: 30 шт.

5270.00р.

На складе
Код товара: MI-R10N-4-063C100
Артикул: 3218
