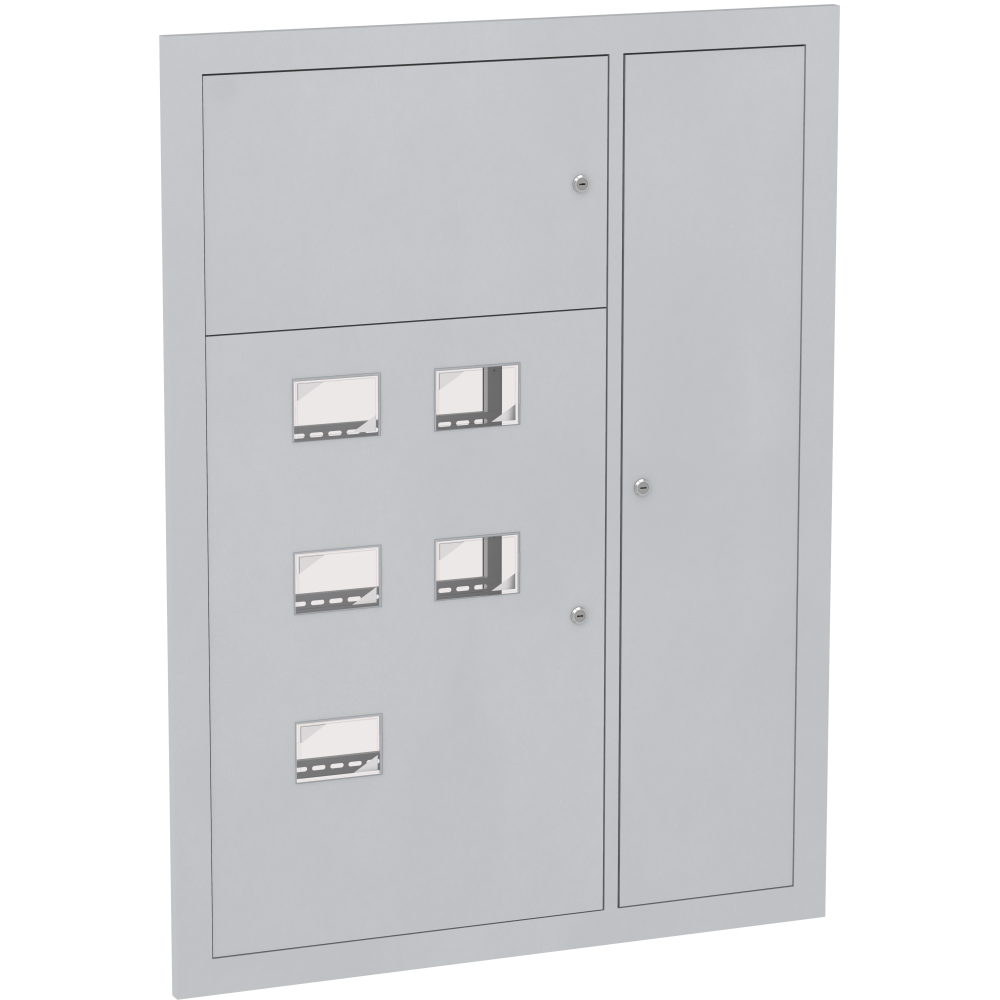

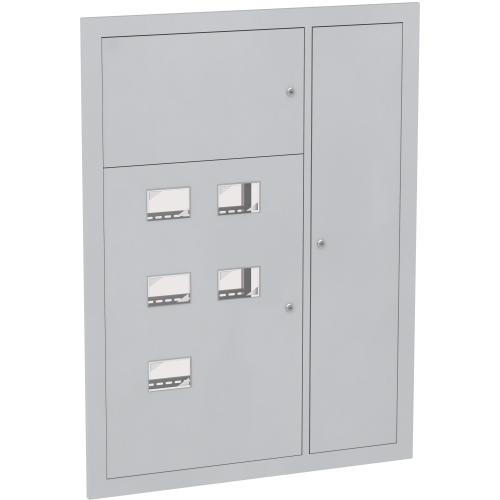

ОформитьКорпус металлический ЩЭ-5-1270 36 УХЛ3 IP31 IEK
7285
Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях.
Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования.
В вводно-учетном и распределительном отсеках в корпусах ЩЭ-Х-1 размещены перфорированные планки для крепления счетчиков (по количеству квартир), в корпусах ЩЭ-Х-6 установлена съемная монтажная панель. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии.
В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью.
Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Дверца вводно-учетного отсека имеет застекленные окна для снятия показаний счетчика.
Каждый из отсеков закрывается отдельной дверцей. Секреты ключей для разных отсеков не совпадают.
Количество модулей на квартиру до 7 модулей в ЩЭ-Х-1270 на 5 и 6 квартир.
Съемная монтажная рама позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков.
Возможность установки щита после прокладки магистральной линии.
Возможность навесного исполнения при использовании дополнительного кожуха.
Возможность пломбировки учетного отсека.
Комплект поставки
- Корпус - 1 шт.
- Панель - 1 шт.
- Планка - 6 шт.
- Планка короткая - 4 шт.
- Планка горизонтальная - 2 шт.
- Планка вертикальная правая / левая - 1 / 1 шт.
- Держатель - 1 шт.
- Изолятор - 5 шт.
- Кронштейн правый / левый - 2 / 2 шт.
- Рейка под шину PEN - 1 шт.
- Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=90мм - 1 шт.
- Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=43,5мм - 5 шт.
- Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=440мм - 2 шт.
- Сжим У-733М - 5 шт.
- Табличка маркировочная - 3,5 шт.
- Метизы.
- Знак "Острожно! Электрическое напряжение" - 2 шт.
- Знак "Заземление" - 2 шт.
- Инструкция по сборке - 1 экз.
- Паспорт - 1 экз.
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Характеристики ИЕК
- class Распределительный шкаф пустой
- Вес 23.3
- Возможность напольного монтажа Нет
- Возможность настенного монтажа Да
- Возможность состыковки друг с другом Нет
- Встроен в стену Да

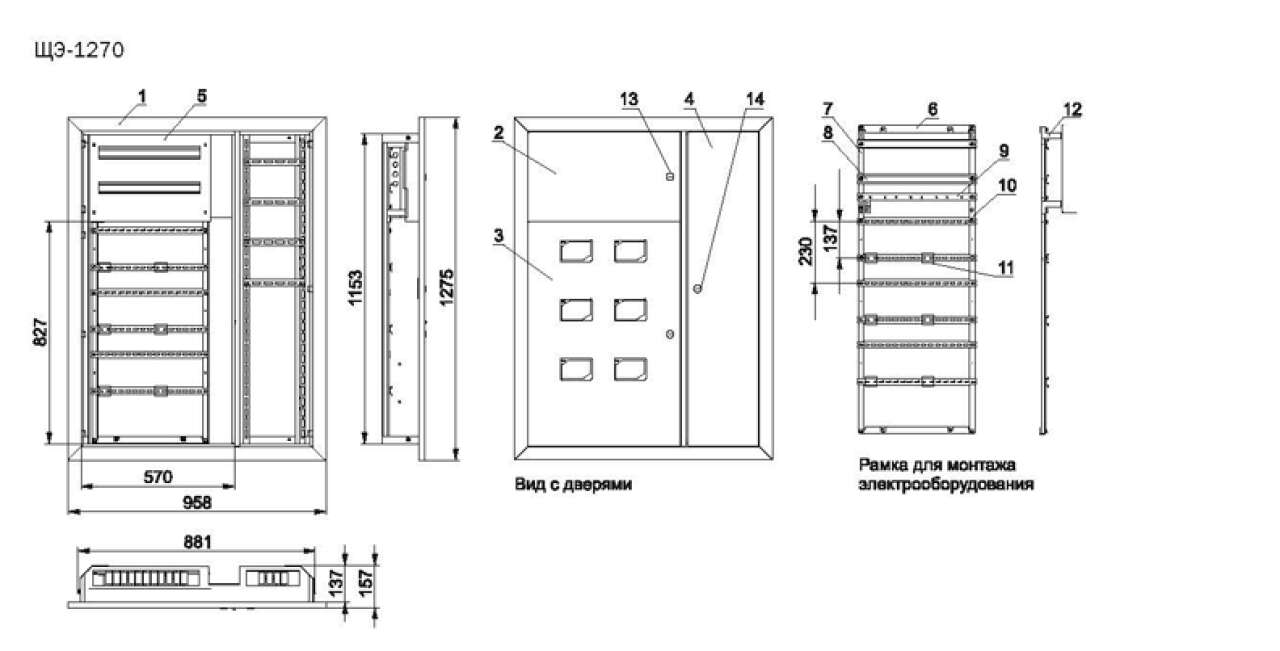

- Высота 1275
- Гарантийный срок, Лет 3
- Глубина 155
- Климатическое исполнение УХЛ3
- Кол-во дверей шкафа 3
- Количество модулей 40
- Материал Сталь
- Номер цвета RAL 7035
- Поверхностный монтаж Да
- Подходит для уличной установки Нет
- С монтажной платой Да
- С стеклянной дверью Нет
- Срок службы, Лет 25
- Степень защиты - IP IP31
- Температура эксплуатации -60...40
- Тип поверхности Порошковая окраска
- Толщина металла 1
- Угол открытия двери 105
- Фактура поверхности Шагрень
- Цвет Серый
- Ширина 960
В наличии на складе: 13 шт.
склад Мск: 13 шт.
32790.00р.
- На складе
- Код товара: MKM42-05-1270-31
- Артикул: 7285
