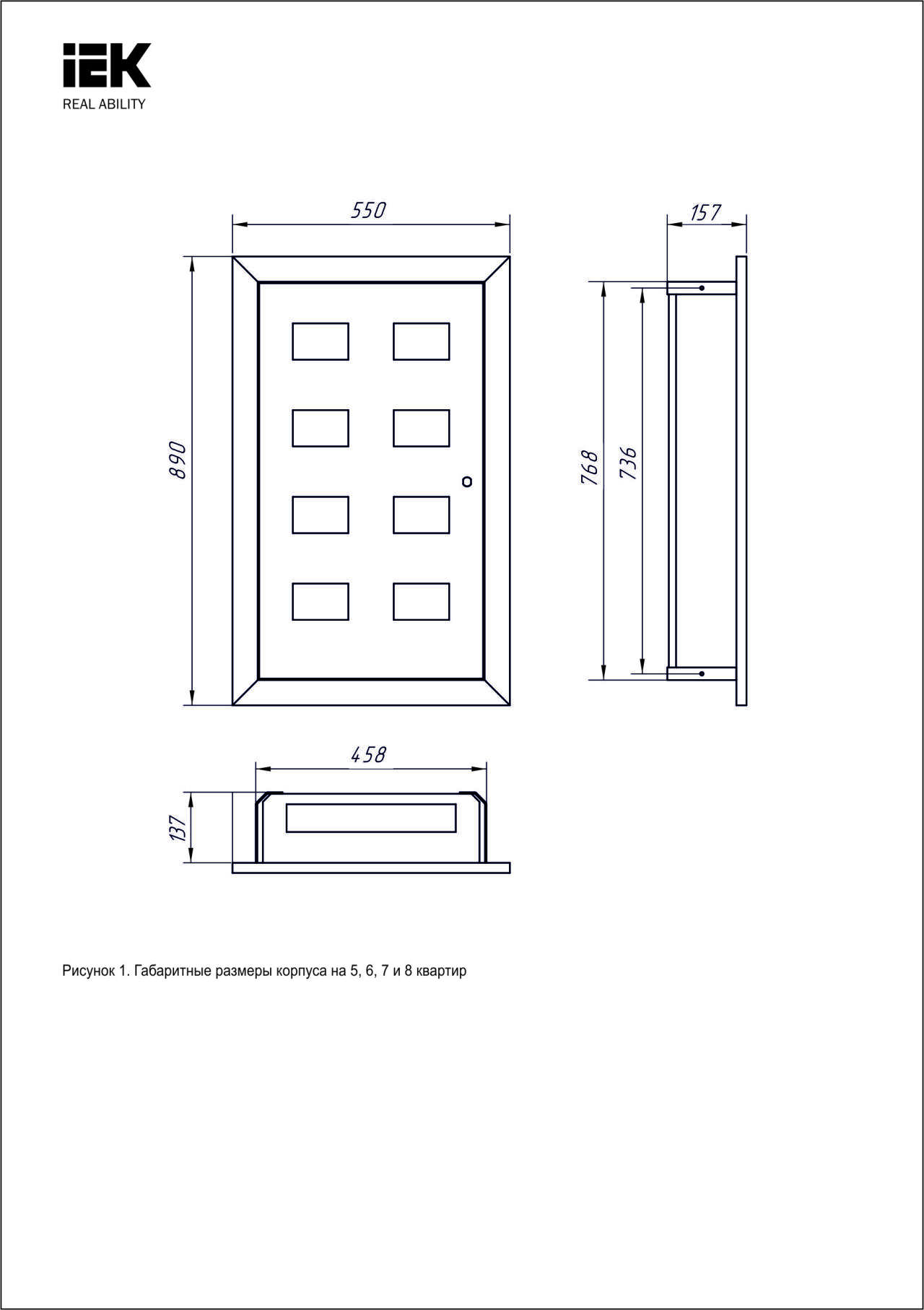

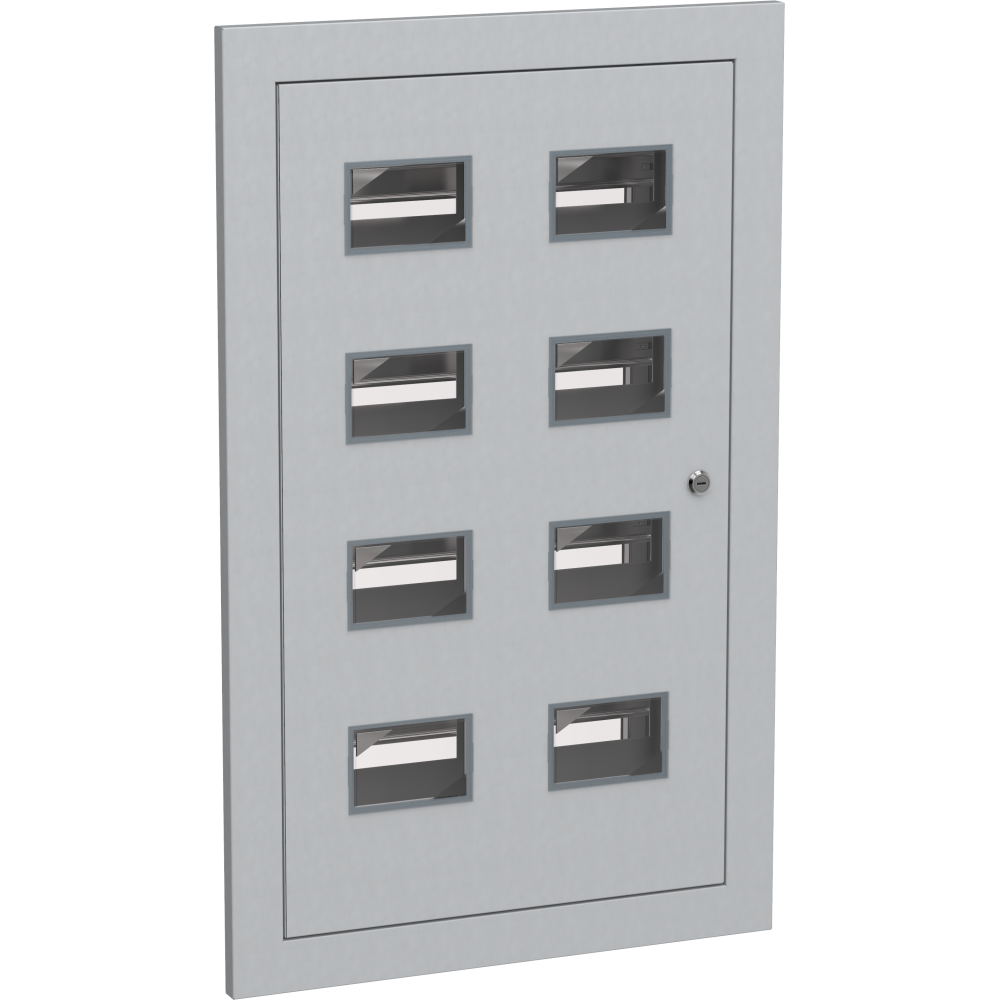

ОформитьКорпус металлический ЩЭ-8-2 (890х550х157мм) 36 УХЛ3 IP31 IEK
7293
Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях.
Сварной металлический корпус состоит из одного отсека: вводно-учетный и распределительный объединены в один.
Корпус укомплектован DIN-рейками для крепления счетчиков (по количеству квартир), аппаратов групповых линий; рейкой для установки шин N и РЕ; оперативной панелью.
Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Съемная монтажная панель позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков.
Оперативная панель закрывает токоведущие части.
Удобные окна для снятия показаний счетчика.
Возможность навесного исполнения при использовании дополнительного кожуха.
Крепление счетчиков на DIN-рейку.
Комплект поставки
- Корпус металлический - 1 шт.
- Болт М6х16 - 8 шт.
- Болт М4х20 - 24 шт.
- Винт резьбовыдавливающий М4х8 - 24 шт.
- Гайка М6 - 24 шт.
- Гайка с фланцем М6 - 4 шт.
- Знак "Осторожно! Электрическое напряжение" - 2 шт.
- Знак "Заземление" - 4 шт.
- Инструкция по сборке изделия ЩЭ - 1 экз.
- Изолятор - 8 шт.
- Замок 19-16/40 - 1 шт.
- Накладка на замок - 1 шт.
- Эмблема с полимерным покрытием - 1 шт.
- Стекло - 8 шт.
- Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=358 мм. - 4 шт.
- Сжим У-733М - 5 шт.
- Табличка маркировочная - 4 шт.
- Шайба 4.019 / 6.019 - 24/16 шт.
- Шайба 4.65 / 6.65Г - 24/8 шт.
- Шина PEN 6х9 мм 8/1 - 8 шт.
- Шина PEN 6х9 мм 8/2 - 8 шт.
- Паспорт - 1 экз.
Документация и сертификаты
Сертификаты
- Сертификат соответствия на сейсмостойкость
- Отказное письмо 123-ФЗ
- Сертификат соответствия на сейсмостойкость
- Отказное письмо 043
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Характеристики ИЕК
- class Распределительный шкаф пустой
- Вес 12.3
- Возможность напольного монтажа Нет
- Возможность настенного монтажа Да
- Возможность состыковки друг с другом Нет
- Встроен в стену Да
- Высота 890
- Гарантийный срок, Лет 3
- Глубина 157
- Климатическое исполнение УХЛ3
- Кол-во дверей шкафа 3
- Материал Сталь
- Номер цвета RAL 7035
- Поверхностный монтаж Нет
- Подходит для уличной установки Нет
- С монтажной платой Да
- С стеклянной дверью Нет
- Срок службы, Лет 25
- Степень защиты - IP IP31
- Температура эксплуатации -60...40
- Тип поверхности Порошковая окраска
- Толщина металла 1
- Угол открытия двери 105
- Фактура поверхности Шагрень
- Цвет Серый
- Ширина 550
В наличии на складе: 1 шт.
склад Мск: 1 шт.
22490.00р.
- На складе
- Код товара: MKM44-08-31
- Артикул: 7293
