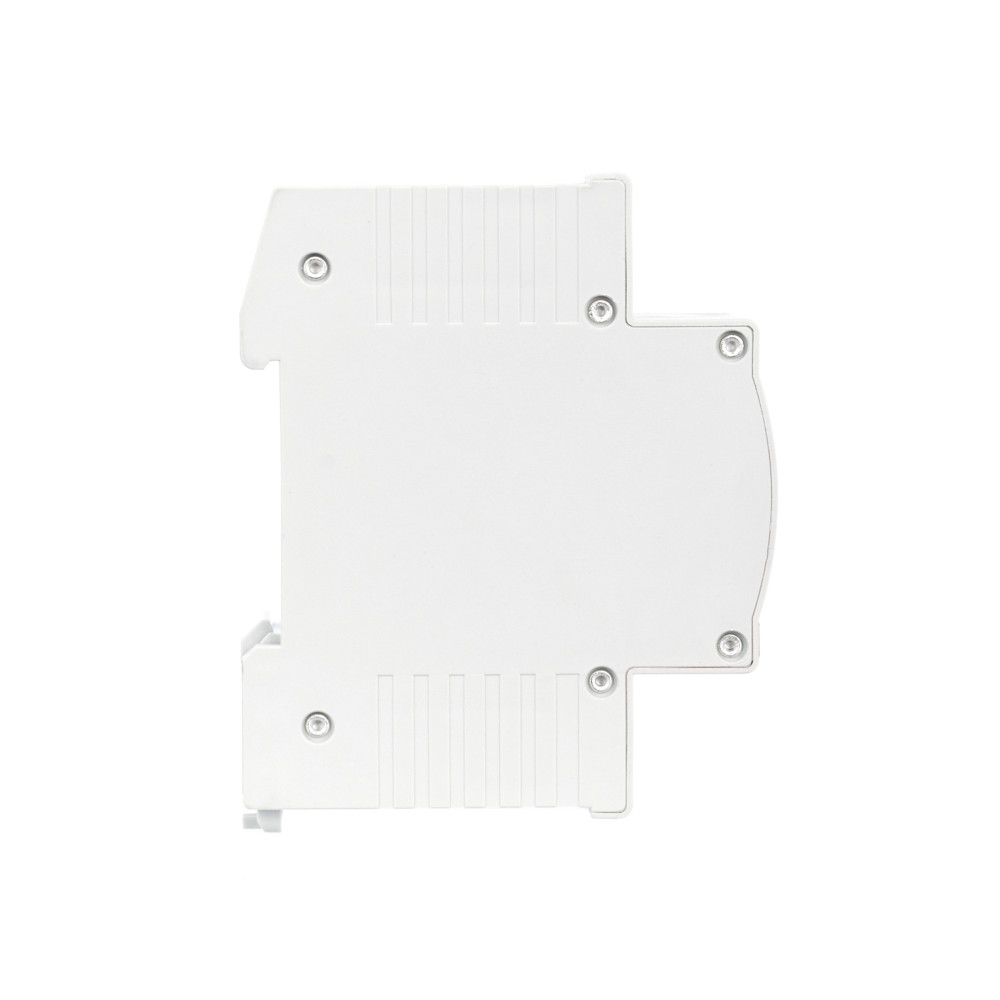

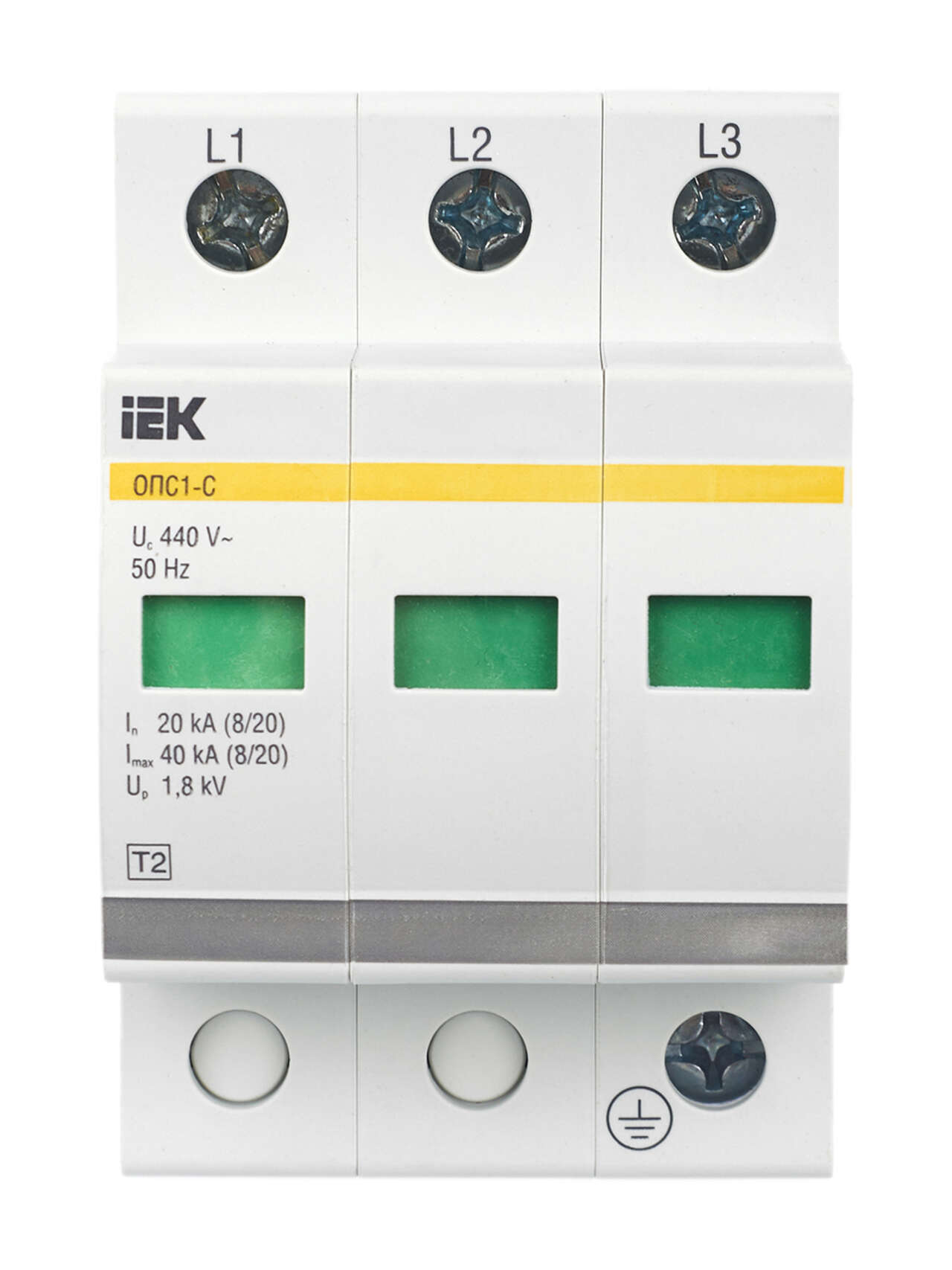

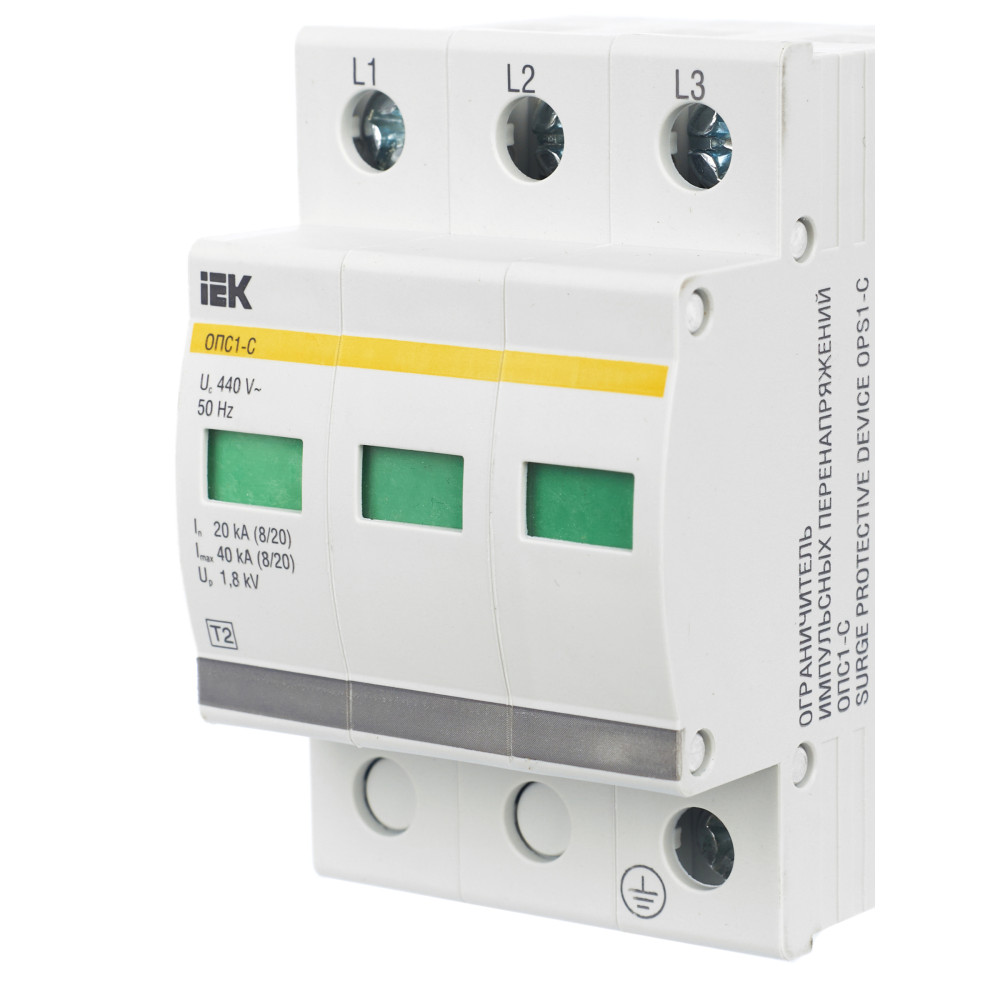

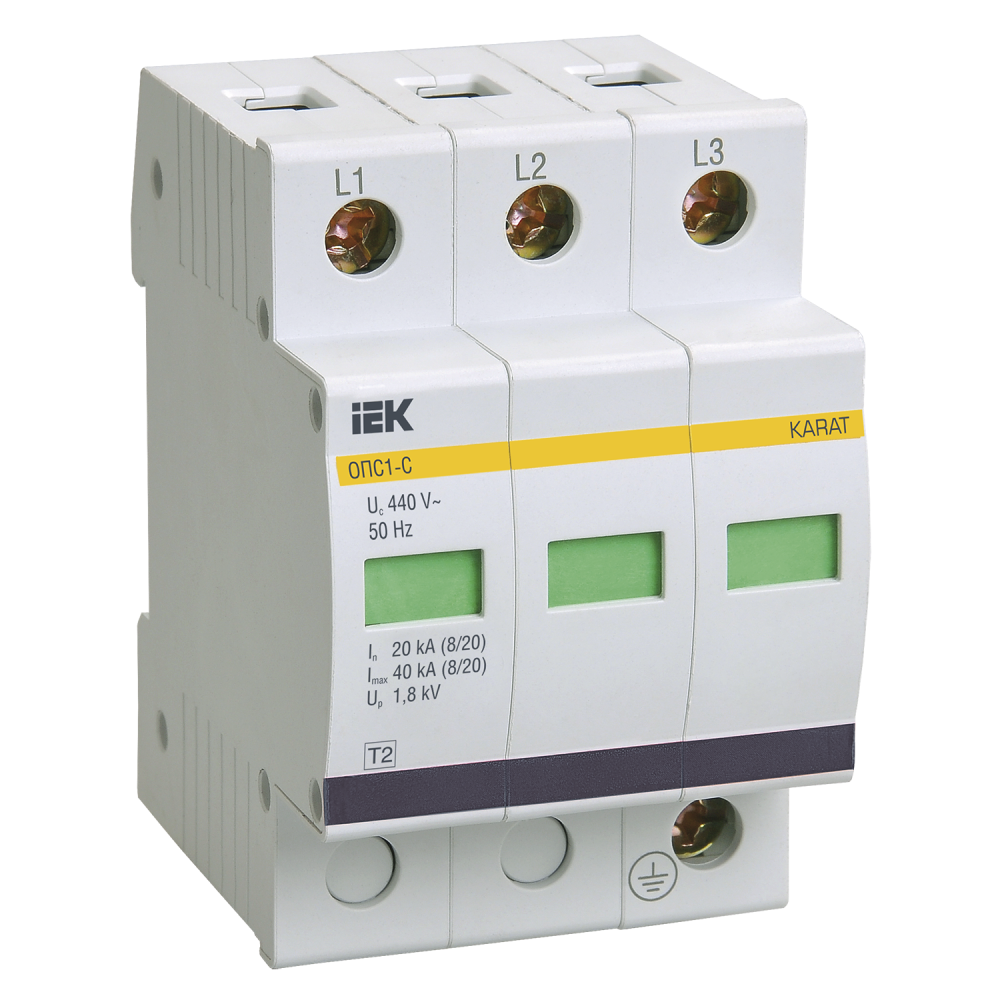

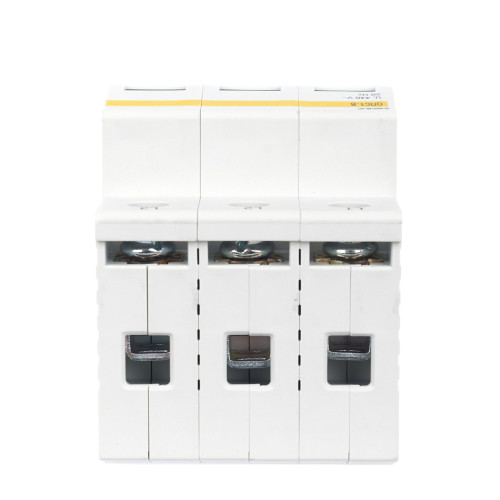

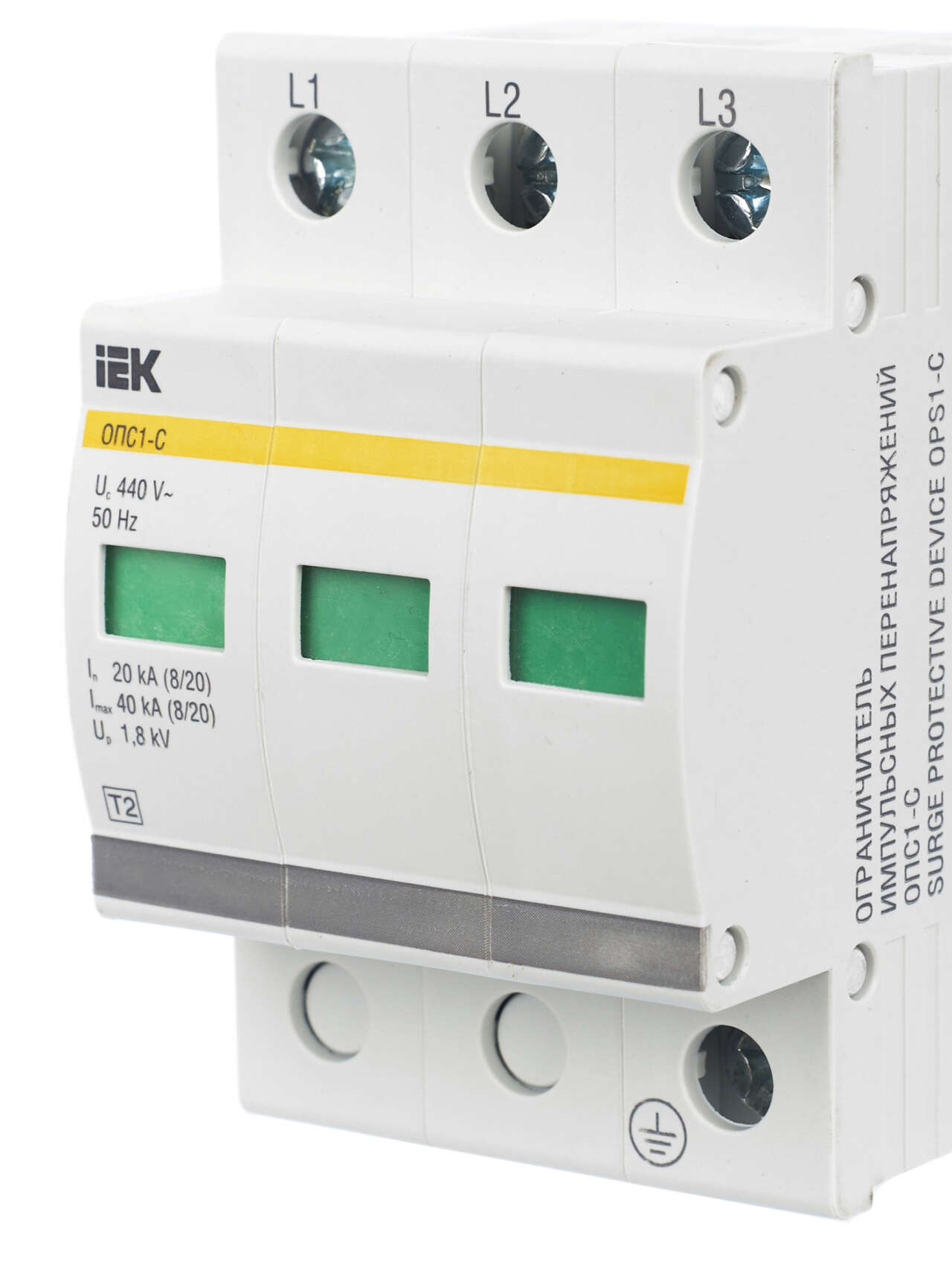

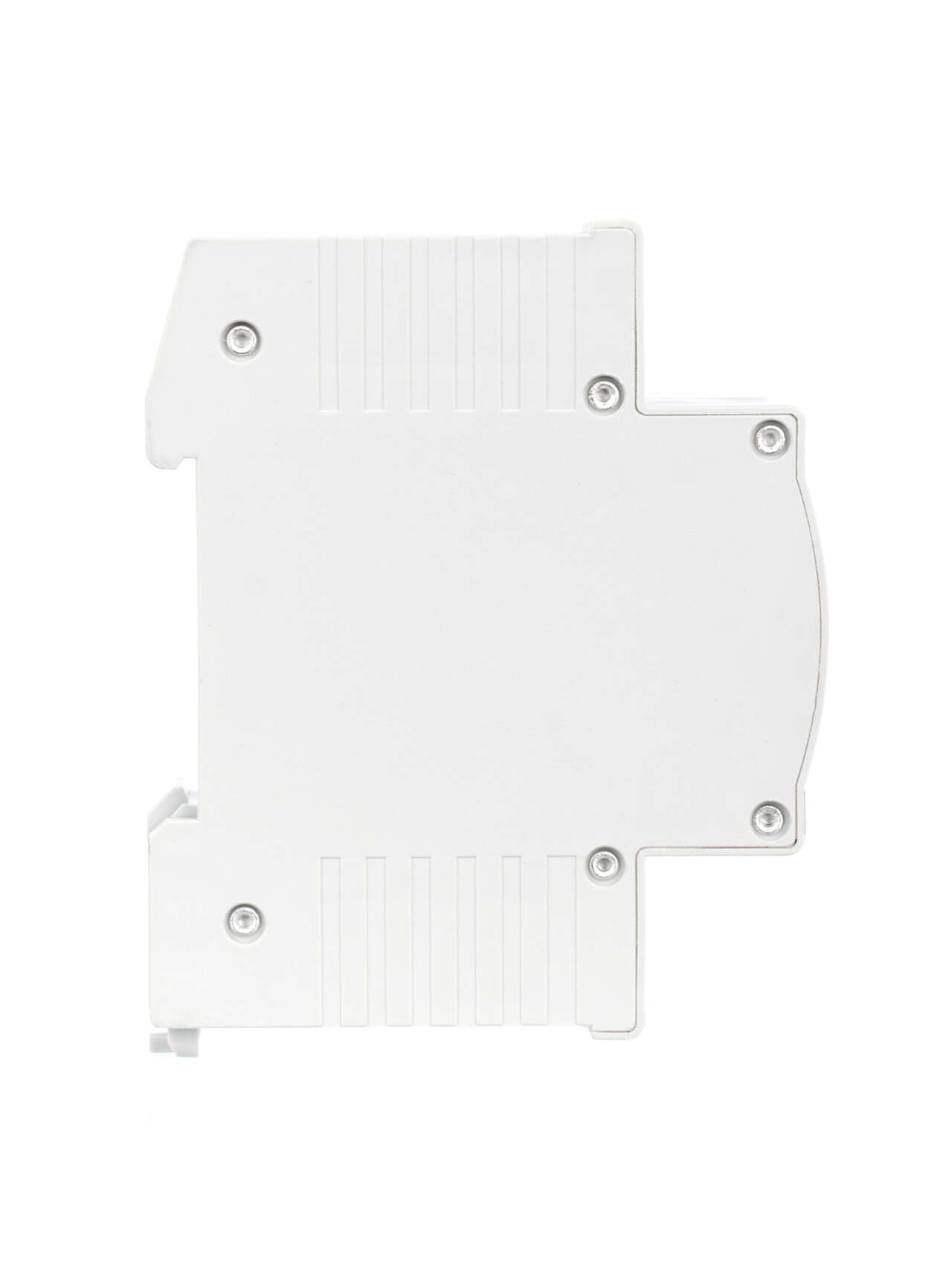

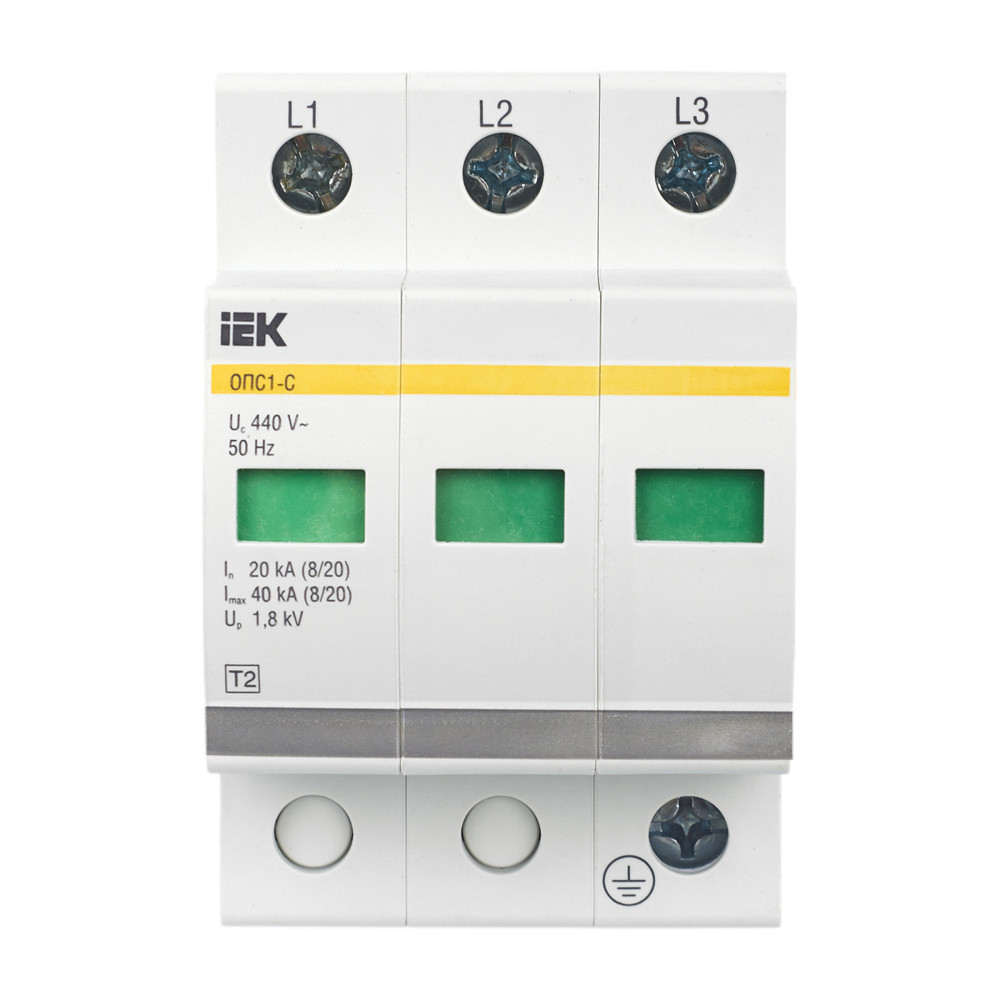

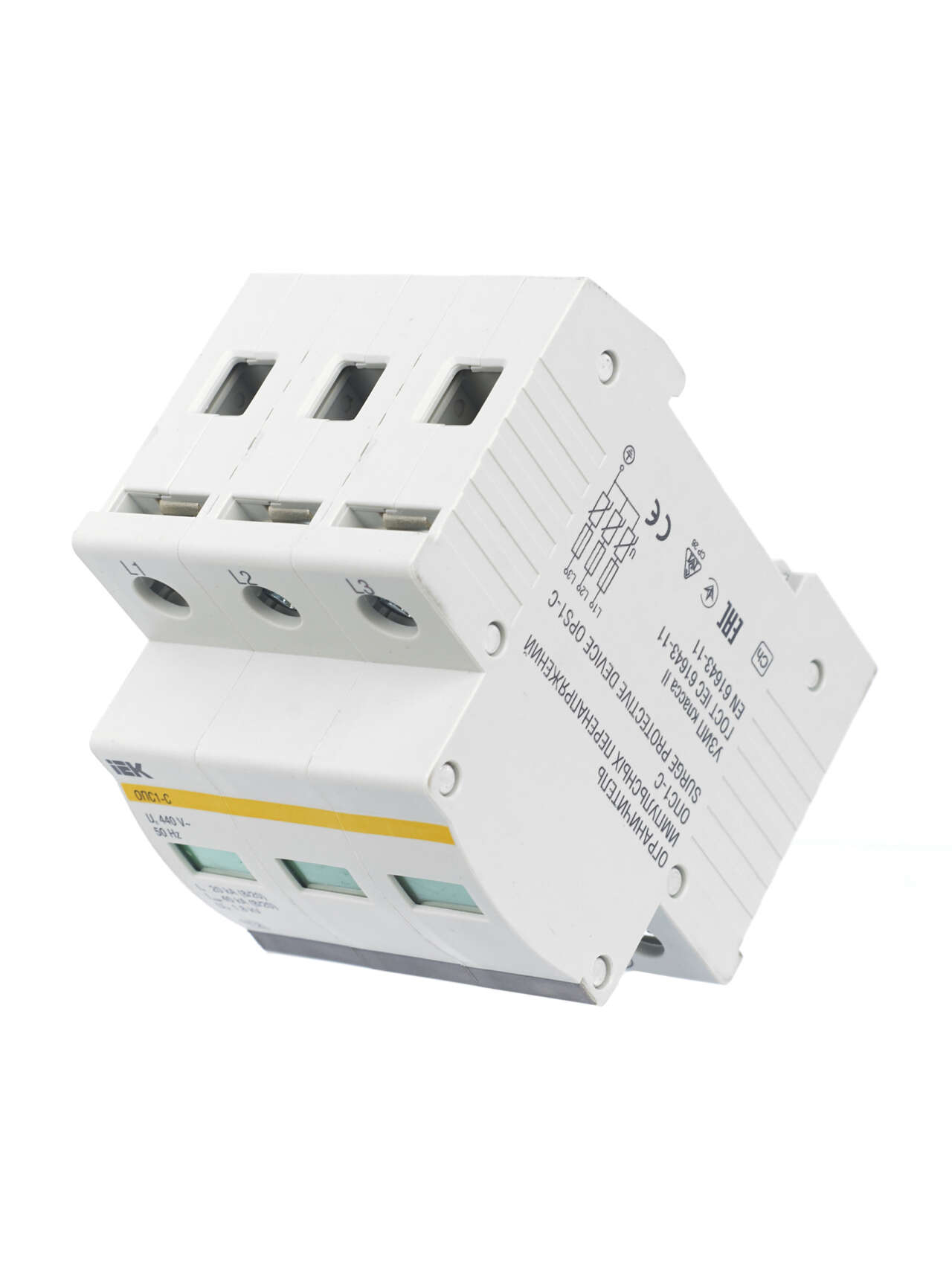

KARAT Ограничитель импульсного перенапряжения ОПС1-C 3P In=20кА Un=400В Im=40кА IEK

3945

Описание
Характеристики

Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений.

Преимущества

Конструкция модернизированных ОПС1 оптимизирована за счет исключения сменного варисторного модуля, потребность в замене которого на практике оказывалась достаточно редкой, заменялось как правило устройство целиком. Благодаря этому, удалось достичь не только улучшения характеристик относительно старых ОПС, но и экономии - ОПС1 модернизированные более доступны по цене.
Отличительной особенностью новой модификации ОПС1 является сниженный показатель остаточного напряжения, возникающего при импульсном перенапряжении.
Повышена надежность работы благодаря снижению рассеиваемой мощности (на 15% - 20%), в следствии исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия.
Улучшена пожаробезопасность, благодаря повышению надежности работы встроенной термозащиты.

Особенности конструкции

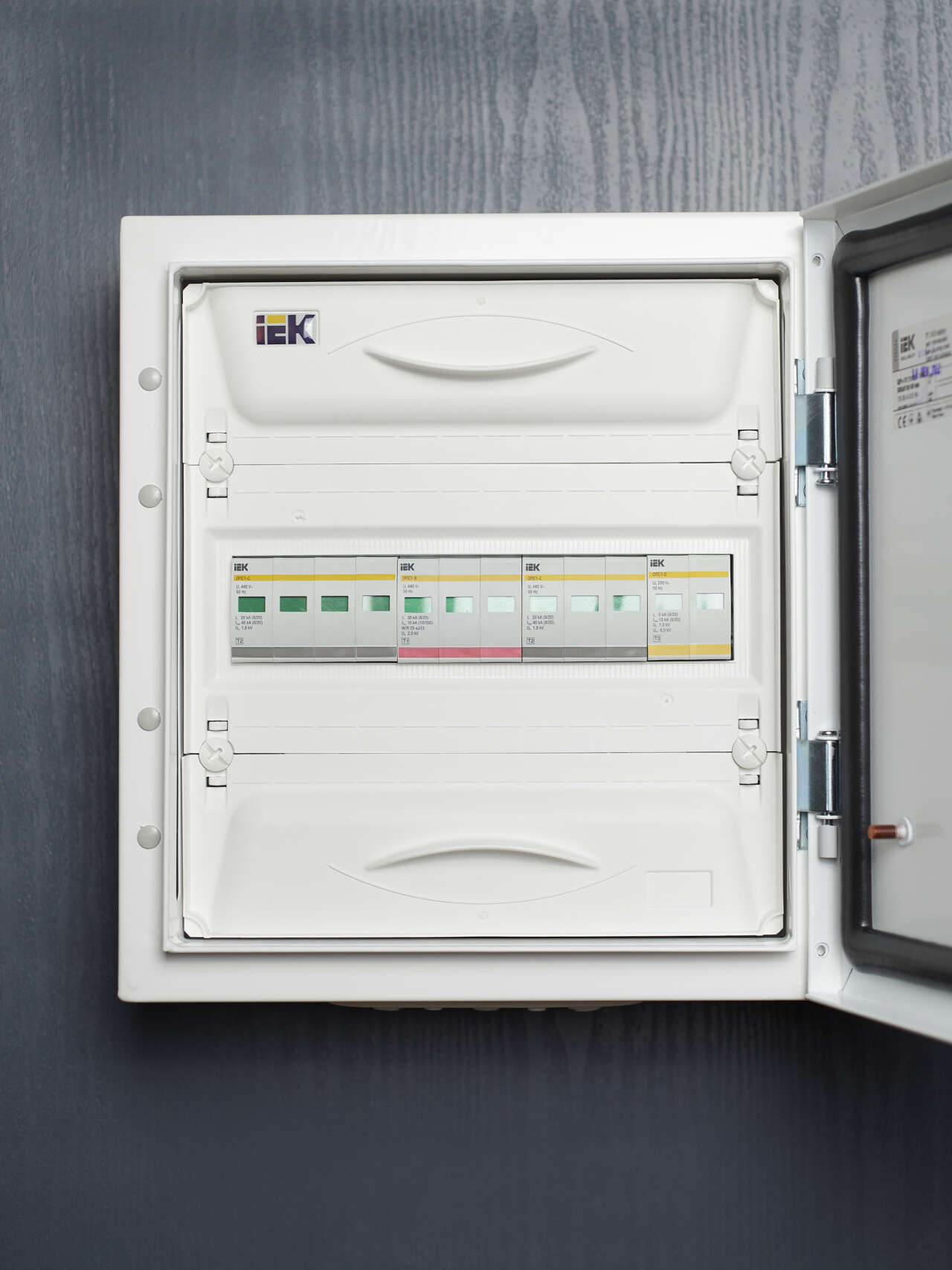

Улучшена пожаробезопасность, благодаря повышению надежности работы встроенной термозащиты.

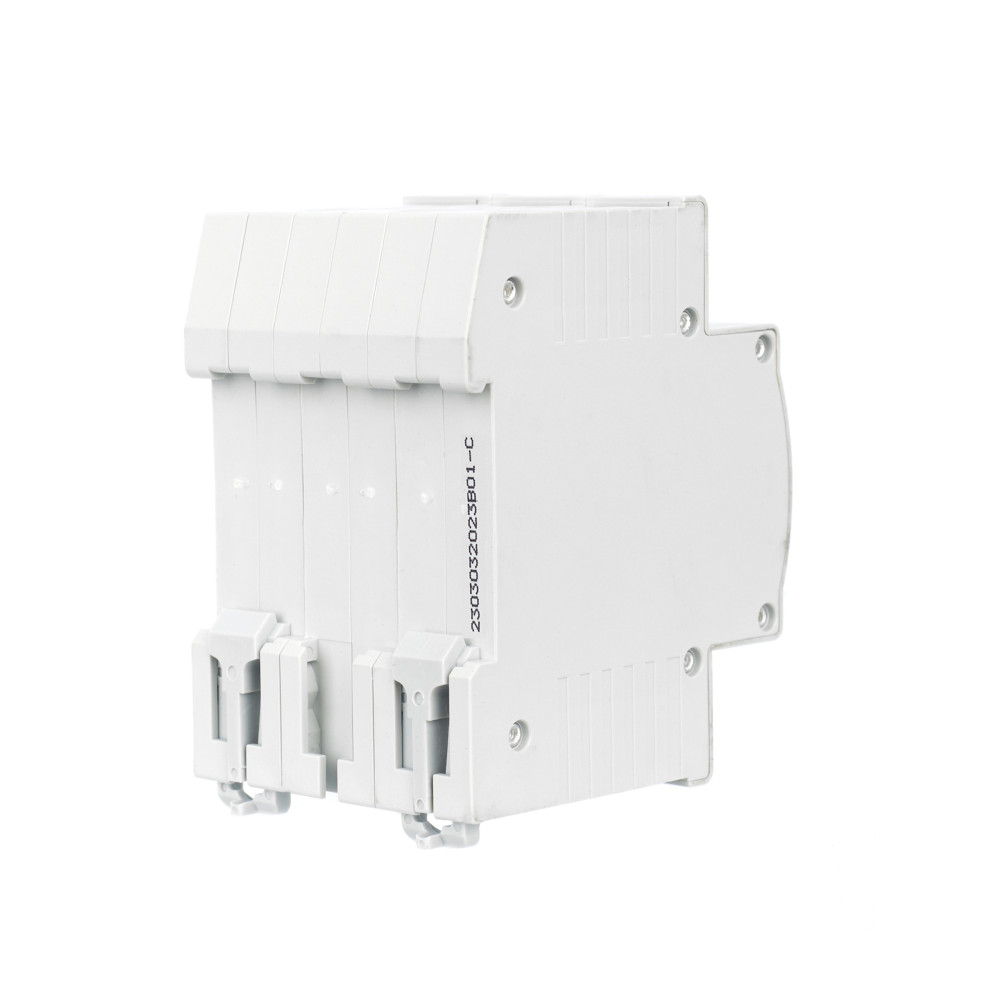

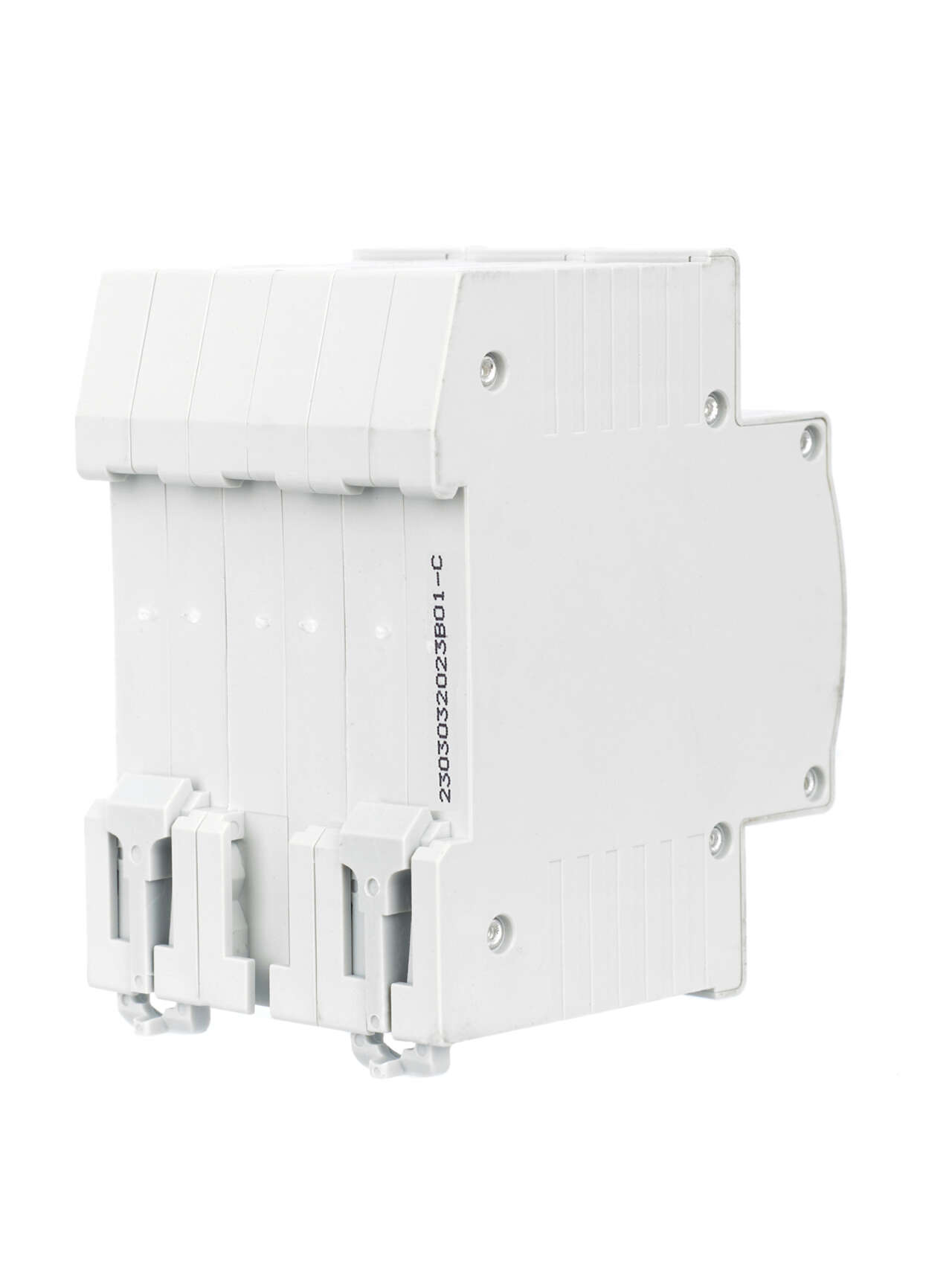

Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ.

Реализована возможность двойного одновременного присоединения как шиной (pin или fork), так и гибким проводником сечением до 25 мм2.

Применение поворотного механизма индикатора рабочего состояния позволяет избежать ошибок индикации.

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. При этом снижается переходное сопротивление контакта и, как следствие, потери. Кроме того, увеличивается механическая устойчивость соединения.

Повышена надежность работы благодаря снижению рассеиваемой мощности (на 15%-20%), в следствии исключения переходного сопротивления в разъемном соединении сменного модуля и корпуса изделия.

Патент на конструкцию изделия: № RU 129703.

1 - Корпус2 - Защитный элемент (варисторный модуль)3 - Индикатор работы устройства4 - Плавкая вставка (термозащита)Модульное исполнение со стандартными размерами и установкой на DIN-рейку.

Конструкция модернизированных ОПС1 с визуальным индикатором рабочего состояния без сменного варисторного модуля.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Отзывы

Информационные материалы

Презентация

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class УЗИП для оконечного оборудования
Всего разряженного тока-8 или 20-L N PE 40
Гарантийный срок, Лет 7
Количество полюсов 3
Макс. длительное напряжение перемен. тока АС 440
Номин значение разрядки перенапряж-8-20-L-N 20
С удаленным сигналом Нет
Сигнал на устройстве Оптический
Срок службы, Лет 15
Степень защиты - IP IP20

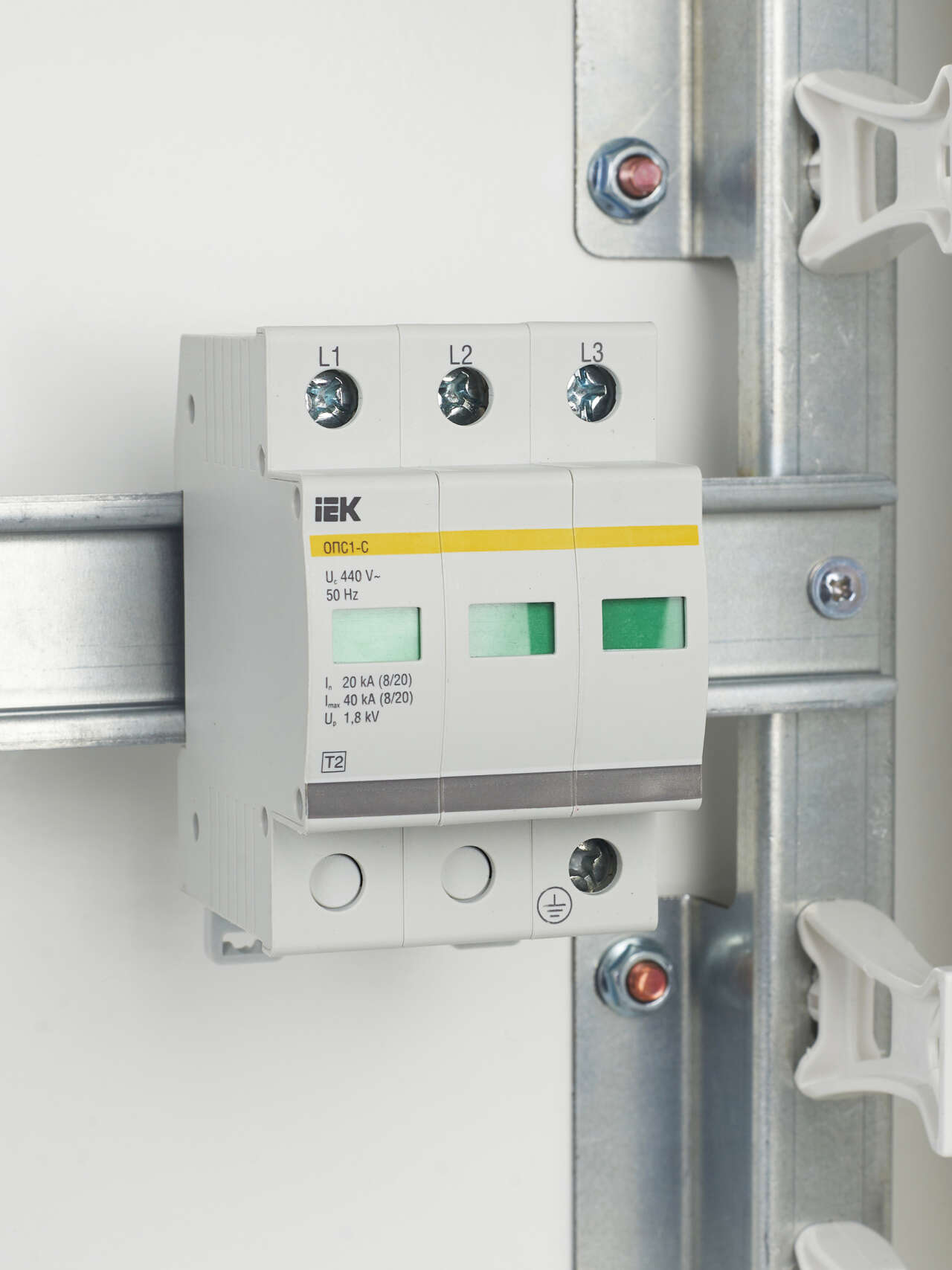

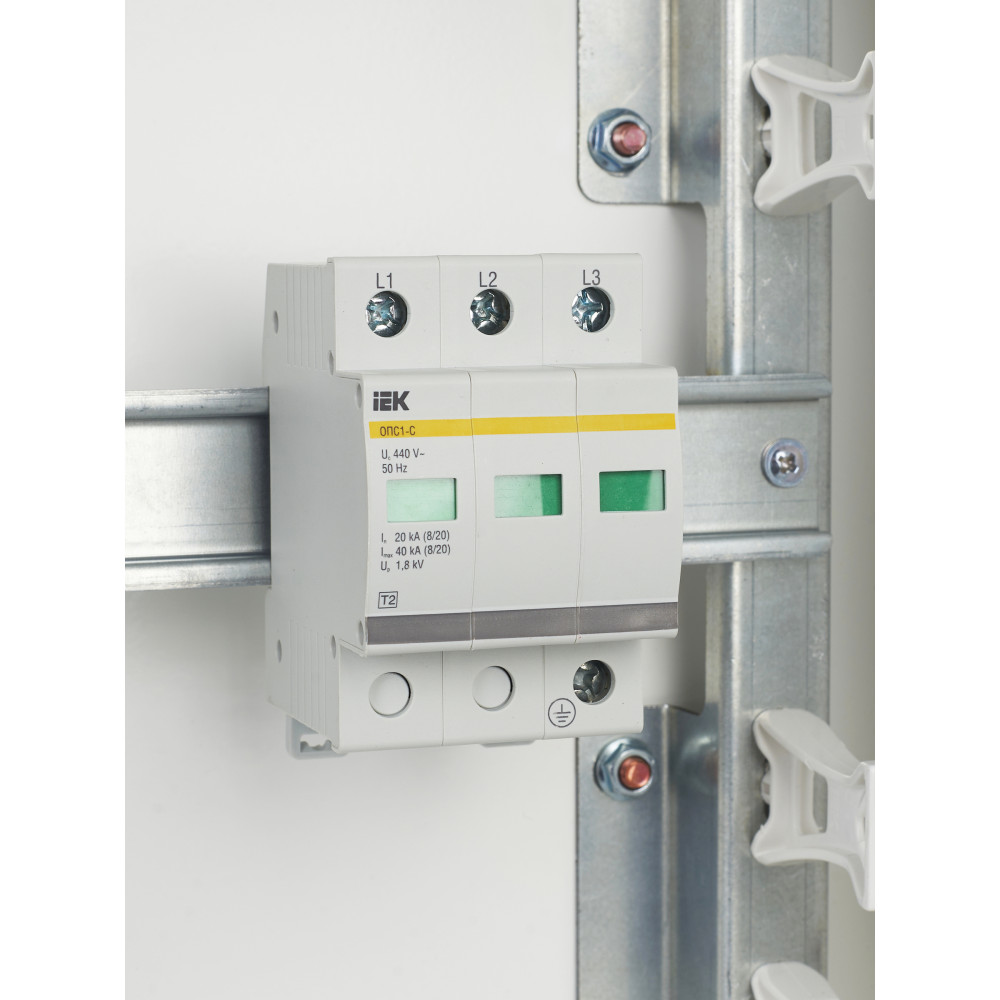

Тип монтажа DIN-рейка (стандарт) 35 мм
Уровень защиты напряжения 1,8

В наличии на складе: 866 шт.

склад Мск: 659 шт.

склад E: 91 шт.

склад O: 8 шт.

склад Р: 108 шт.

7240.00р.

На складе
Код товара: MOP20-3-C
Артикул: 3945
