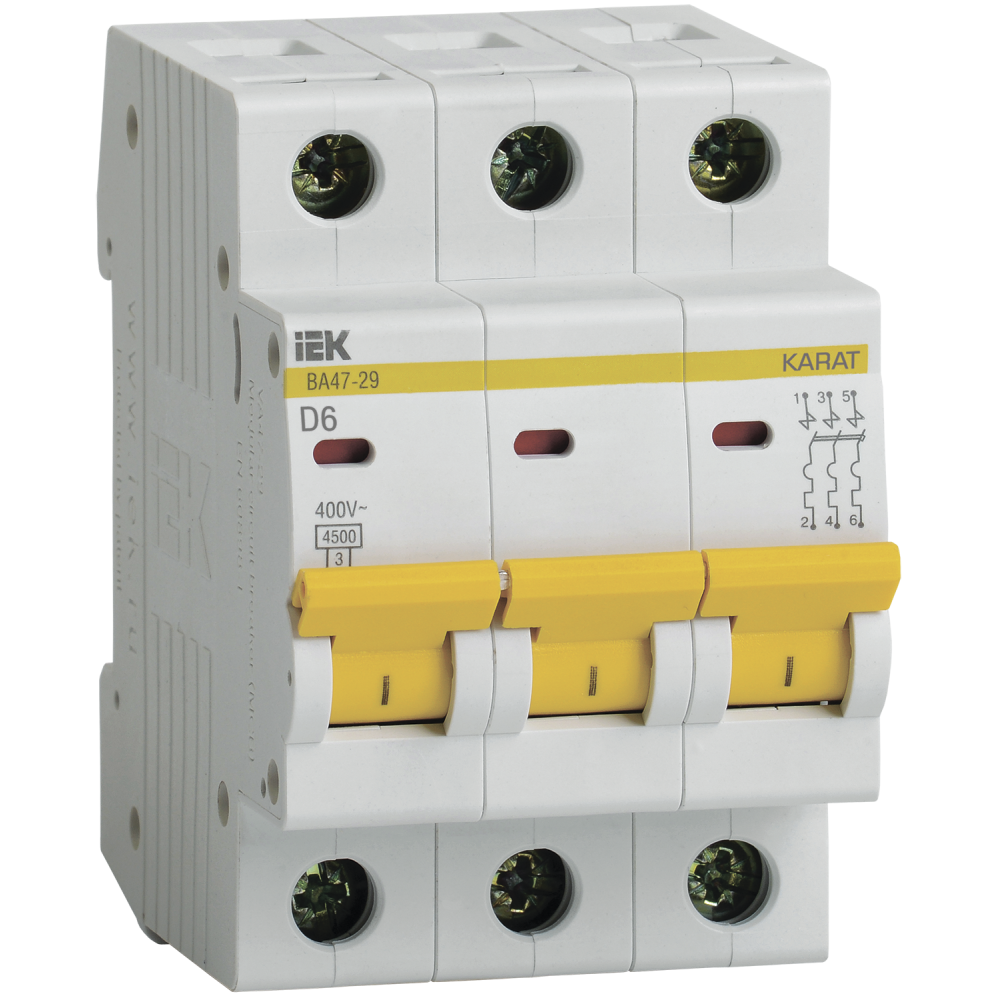

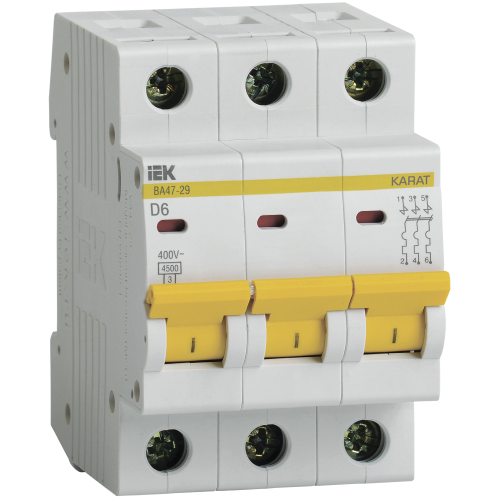

ОформитьKARAT Автоматический выключатель ВА47-29 3P D 6А 4,5кА IEK
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
- Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
- Наличие индикатора положения контактов.
- Широкий диапазон рабочих температур от -40 до +50 °С.
- Новый эргономичный дизайн рукоятки включения/выключения.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Особенности конструкции
Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
Наличие индикатора положения контактов.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания: патент № RU 139886.
Дополнительная защита от прогорания корпуса автоматического выключателя и отвод тепла за счет пластиковой и металлической антипрогарных пластин.
Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек.
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Отзывы
- ООО "ЭлектроСвязь"
- ООО "Инжиниринговая компания "ЭРА-21"
- ООО "ЛАВР"
- ООО "ГРЩ ЭНЕРГО"
- ООО "КУБАНЬТЕХИНЖИНИРИНГ"
- ООО "Глобал Строй Мск"
- ООО "Камелот-А"
- ООО "ИТРКС"
- ООО "Водоворот"
- ООО "Энергогарант"
Информационные материалы
Дополнительные изображения
- Изображение
- Инструкция по использованию таблиц селективности
- Изображение
- Изображение
- Таблицы селективности 01
- Таблицы селективности 02 с 01
Модели для проектировщиков
Характеристики ИЕК
- class Модульный автоматический выключатель
- Возможна дополнит комплектация Да
- Время срабатывания расцепителя в зоне КЗ tm 0,1
- Гарантийный срок, Лет 10
- Класс токоограничения 3
- Климатическое исполнение УХЛ4
- Количество защищенных полюсов 3
- Количество полюсов 3
- Количество силовых полюсов 3
- Макс сечение входящего кабеля 25
- Монтажная глубина - ниши 73,6
- Наличие взрывозащиты Без взрывозащиты
- Наличие дифференциального расцепителя Нет
- Наличие теплового расцепителя Да
- Наличие электромагнитного расцепителя Да
- Наличие электронного расцепителя Нет
- Номин импульсное выдерживаемое напряжение 4
- Номин напряжение постоян тока - DC ≤ 48
- Номин отключающая способность при коротком замыкании EN 60898 пр 4.5
- Номин отключающая способность при коротком замыкании EN 60898 пр 4.5
- Номинальное рабочее напряжение 400
- Номинальный ток 6.0
- Общ количество полюсов 3
- Отключающая способность 4,5
- Подходит для защитного выкл двигателя Да
- Потери энергии 9.0
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20
- Сфера применения Промышленное и бытовое
- Тип монтажа на DIN-рейку
- Тип монтажной рейки 35x7.5
- Тип напряжения Перемен./постоян. (AC/DC)
- Тип подключения Винтовое соединение
- Тип расцепителя Тепловой, электромагнитный
- Характеристика срабатывания - кривая тока D
- Частота 50
- Ширина по количеству модульных расстояний 3
- На складе
- Код товара: MVA20-3-006-D
- Артикул: 4102
