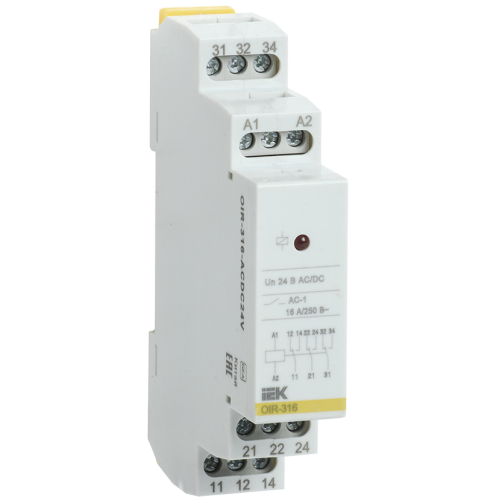

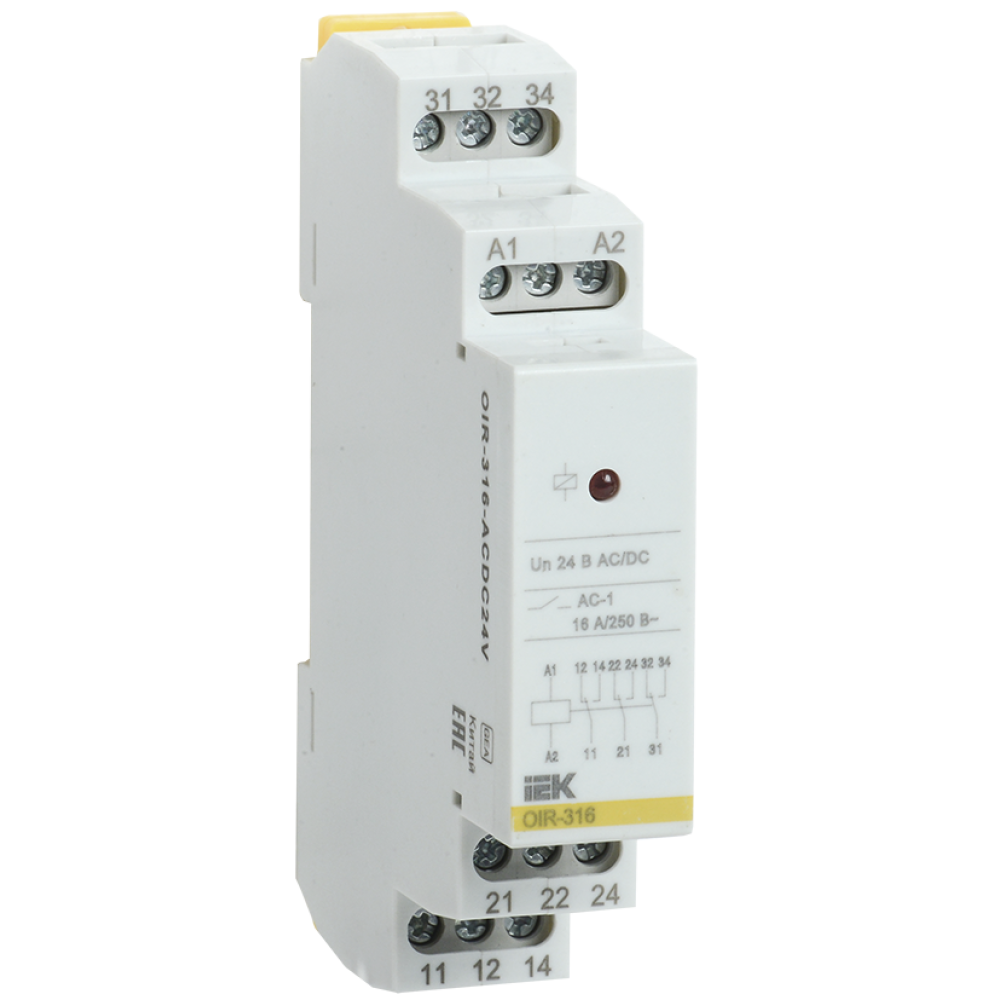

Реле промежуточное модульное OIR 3 контакта 16А 24В AC/DC IEK

54868

Описание
Характеристики

Предназначено для гальванической развязки и передачи команд управления исполнительным элементам, между силовыми цепями и цепями управления. Три контактных группы, с коммутационной возможностью до 16А каждая. Номинальное напряжение катушки реле 24В AC/DC.

Аналоги: OIR-116-ACDC24V
Сопутствующие товары: ETG-A8TS-HSSN-S-043, AIS160-L8-007-5-0710

Преимущества

Обеспечение гальванической развязки и коммутации силовых и сигнальных цепей.
Управление тремя силовыми и сигнальными цепями по одной команде.
Простая удобная индикация работы.
Элементная база от ведущих мировых производителей.
Крепление на стандартную 35мм DIN-рейку.
Корпус из не поддерживающих горение материалов.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Информационные материалы

Презентация

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Промежуточное реле
В комплекте с розеткой Нет
Высота 90
Гарантийный срок, Лет 1
Глубина 64
Кол-во групп переключающих контактов 3
Кол-во норм разомкнутых - НО контактов 3
Кол-во нормально замкнутых - НЗ контактов 3
Количество переключающих контактов 3
Мех износостойкость ≥ 10^7
Мощность катушки управления при AC 24 В 3.0
Мощность катушки управления при DC 24 В 1.2
Номин напряж питания цепи управ Us пост тока DC 24
Номин напряжение питания цепи управ Us AC 50 Гц 24
Номин раб напряжение AC контактов 250
Номин раб напряжение DC контактов 24
Номин ток 16
Полюсность Определенная полюсность
С перекидными контактами Да
С сигнальной лампой - индикатором Да
Со съемными зажимами Нет
Срок службы, Лет 15
Степень защиты - IP IP20
Температура эксплуатации -20...55
Тип напряжения управления Перемен./постоян. (AC/DC)
Тип переключающих контактов Одинарный контакт
Тип подключения Винтовое соединение
Тип управления или переключения Моностабильное
Ширина 18.0
Электр износостойкость ≥ 10^6

В наличии на складе: 601 шт.

склад Мск: 601 шт.

2060.00р.

На складе
Код товара: OIR-316-ACDC24V
Артикул: 54868
