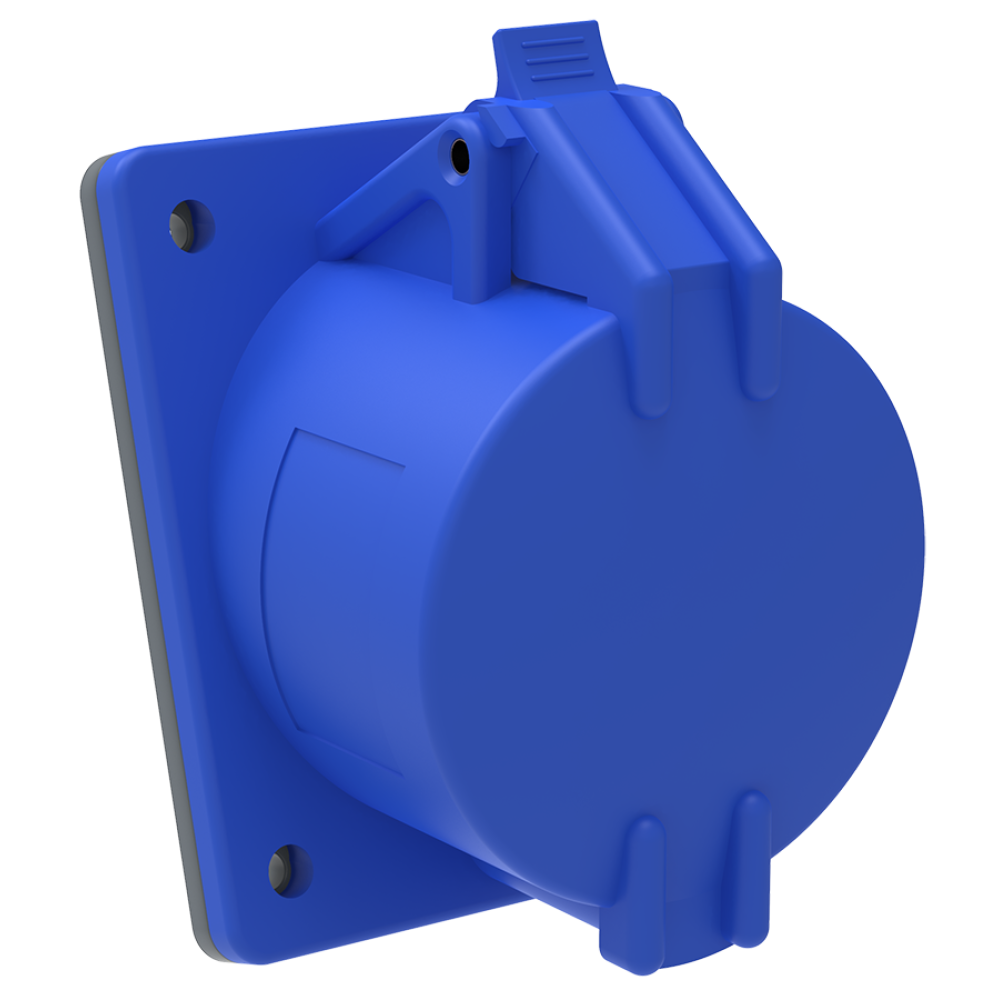

ОформитьMAGNUM Розетка встраиваемая ССИ-423 32А-6ч/200-250В 2P+PE IP44 IEK
Преимущества
- Разработано и произведено в России компанией IEK GROUP.
- Сертификация СТ-1.
- Рычаг для удобства открытия крышки розетки.
- Зажимы столбчатого типа с двумя винтами - надежное крепление проводника, исключение перегрева в точке соединения.
- Пластиковые детали выполнены из самозатухающих материалов, с высокой прочностью, стойкостью к ударным нагрузкам, отличными диэлектрическими показателями, высокими стойкостью к изнашиванию и истиранию.
Особенности конструкции
Разъемы на токи 63 и 125 А оснащены «пилотным» контактом, который включается после того, как другие контакты вилки соединены, а при отключении именно он размыкается первым. Пилотный контакт располагается в центре контактного круга 4 или 5 — контактного разъема.
Во всех разъемах серии MAGNUM используются зажимы столбчатого типа с применением двух зажимных винтов. Винты направлены в одну сторону для удобства монтажа. Зажим прочно закрепляет проводник, обеспечивает высокое контактное давление, низкое переходное сопротивление, меньший нагрев. Торцы винтов зашлифованы, что исключает перерезание жил.
Стационарные разъемы имеют два ввода для кабеля - донный и верхний. В обоих вводах имеются пластиковые мембраны для обеспечения степени защиты IP, срезаемые перед установкой сальника во ввод.
В конструкции переносных разъемов применен цанговый зажим с сальником из эластичного материала. Конструкция цангового зажима, благодаря наличию зубцов на цангах, обеспечивает при затяжке гайки надёжную фиксацию кабеля корпусе, а также требуемую степень защиты IP.
На крышках розеток предусмотрен удобный верхний рычаг и нижний зацеп для открывания крышки. Верхним рычагом удобно открывать крышку на переносной розетке для её стыковки одной рукой. Нижний зацеп удобно использовать для открытия крышки стационарной или встраиваемой розетки.
В стационарных разъемах боковые отверстия под винты для сборки двух половин корпуса располагаются внутри корпуса и снаружи не видны. После сборки головки винтов оказываются утопленными в нише, что исключает их повреждение.
Для затяжки цангового зажима применена гайка, имеющая шлицы для отвинчивания и завинчивания. Борт на шестигранной поверхности сделан для упора, он предотвращает соскакивание ключа. Для удобства закручивания гайки рукой, на наружной поверхности сделаны специальные выступы-упоры.
Комплект поставки
- Соединитель - 1 шт.
- Уплотнительная прокладка - 1 шт.
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
3D модели
Испытания силовых разъемов серии MAGNUM
Лаборторные испытания силовых разъемов серии "MAGNUM" IEK
Cиловые разъемы "MAGNUM" IEK №1 в России!
Характеристики ИЕК
- class Панельная силовая розетка или CEE
- IEC ток 32
- Гарантийный срок, Лет 5
- Диапазон раб напряжений 200...250
- Исполнение для вооруженных сил Нет
- Количество полюсов 3
- Макс поперечное сечение проводника 2,5...10,0
- Материал Пластик
- Наличие блокировки Без блокировки
- Напряжение согл EN 60309-2 230 В 50-60 ГЦ , синий
- Номин частота 50/60
- Номин электр прочность изоляции 500
- Ориентация заземл контакта-по циферблату часов 6
- Профиль - угол вилки Наклон./скошен./углов.

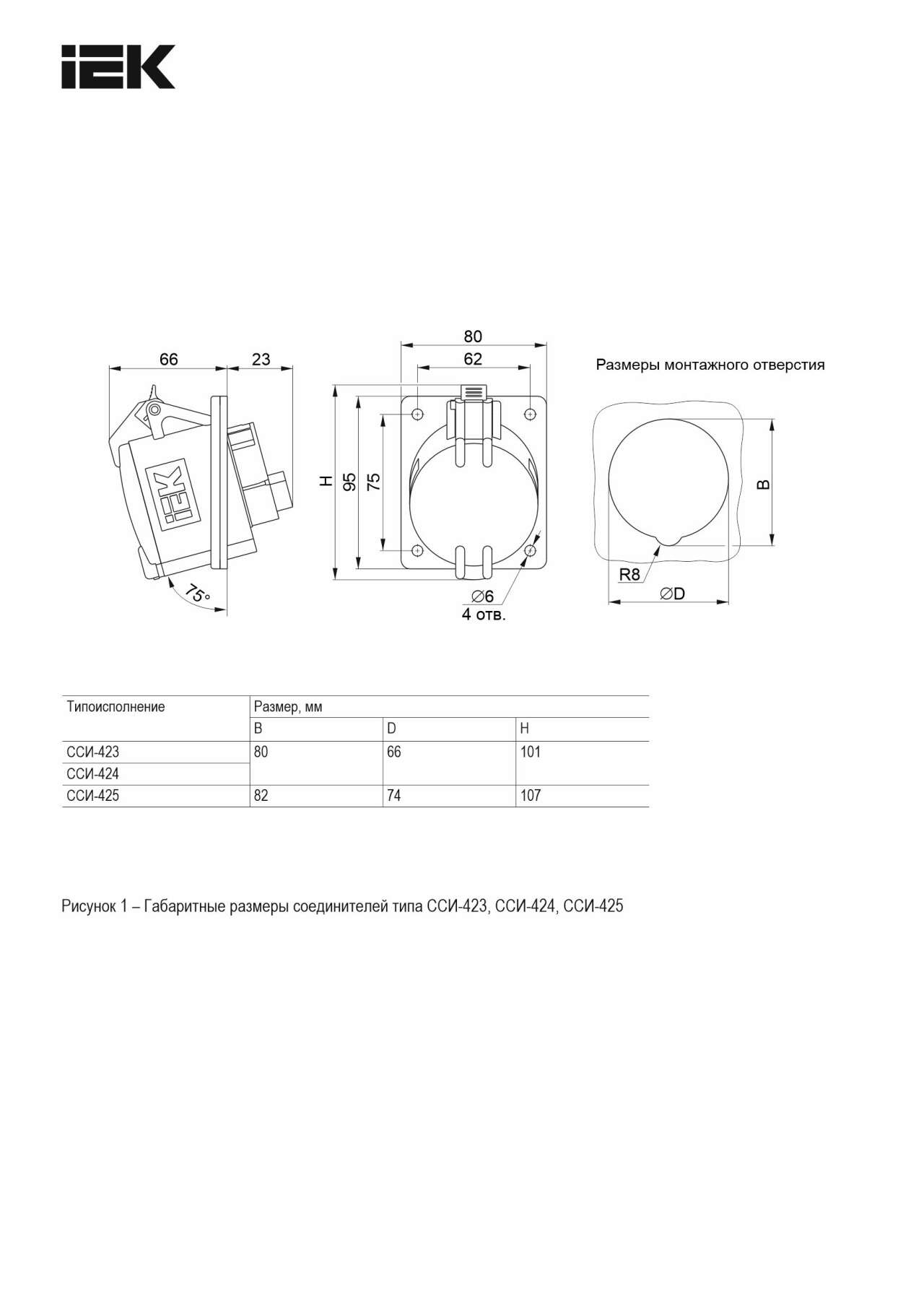

- Размер фланца по вертикали 95.0
- Размер фланца по горизонтали 80.0
- Срок службы, Лет 15
- Степень защиты - IP IP44
- Температура эксплуатации -70...45
- Тип подключения Клемма винтовая
- Фиксирующее устройство Крышка
- Цветовая кодировка Синий/голубой
- Число контактов 2P+PE (однофазн. 3-проводника)
- На складе
- Код товара: PSN41-032-3
- Артикул: 29639
