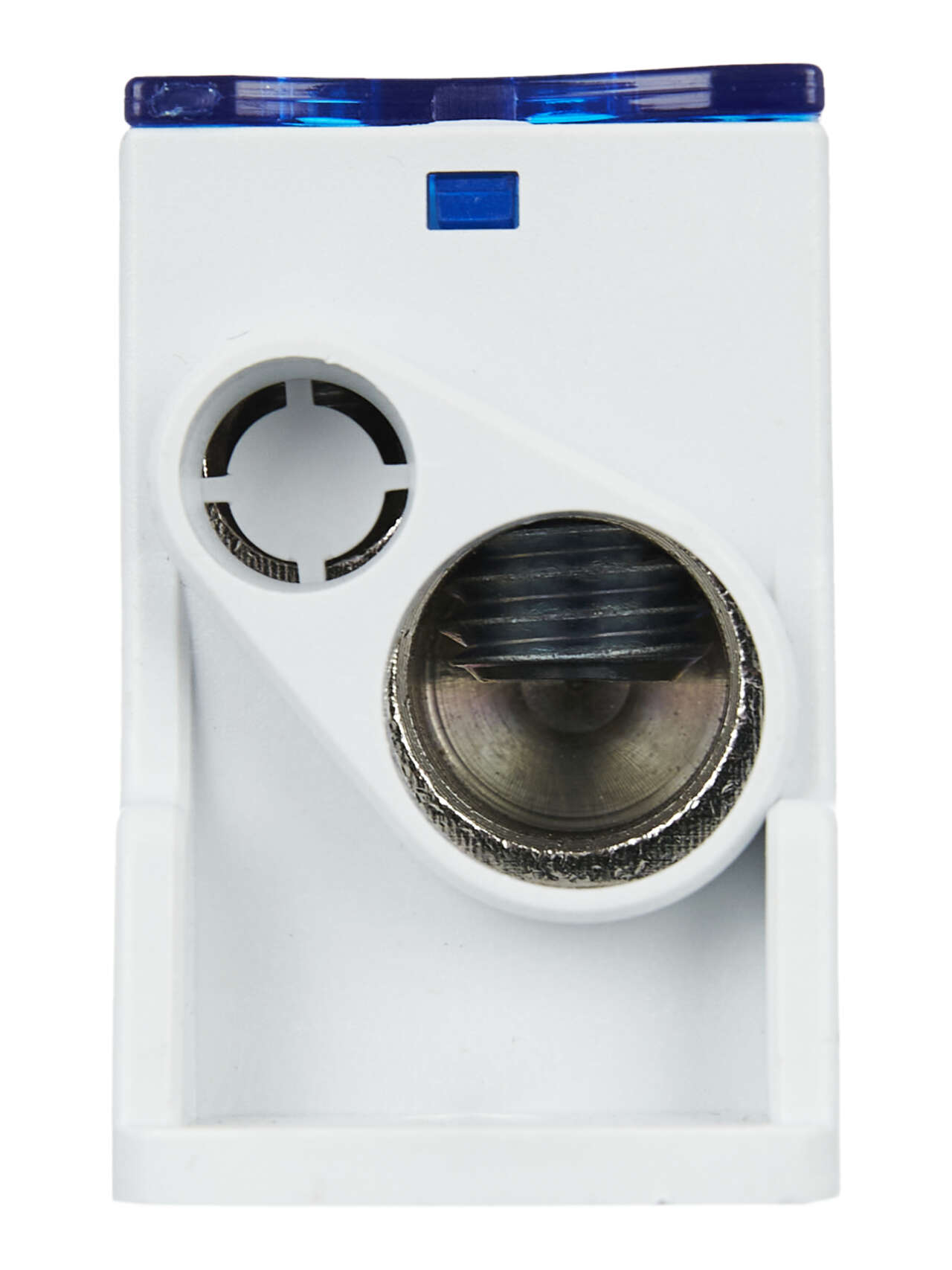

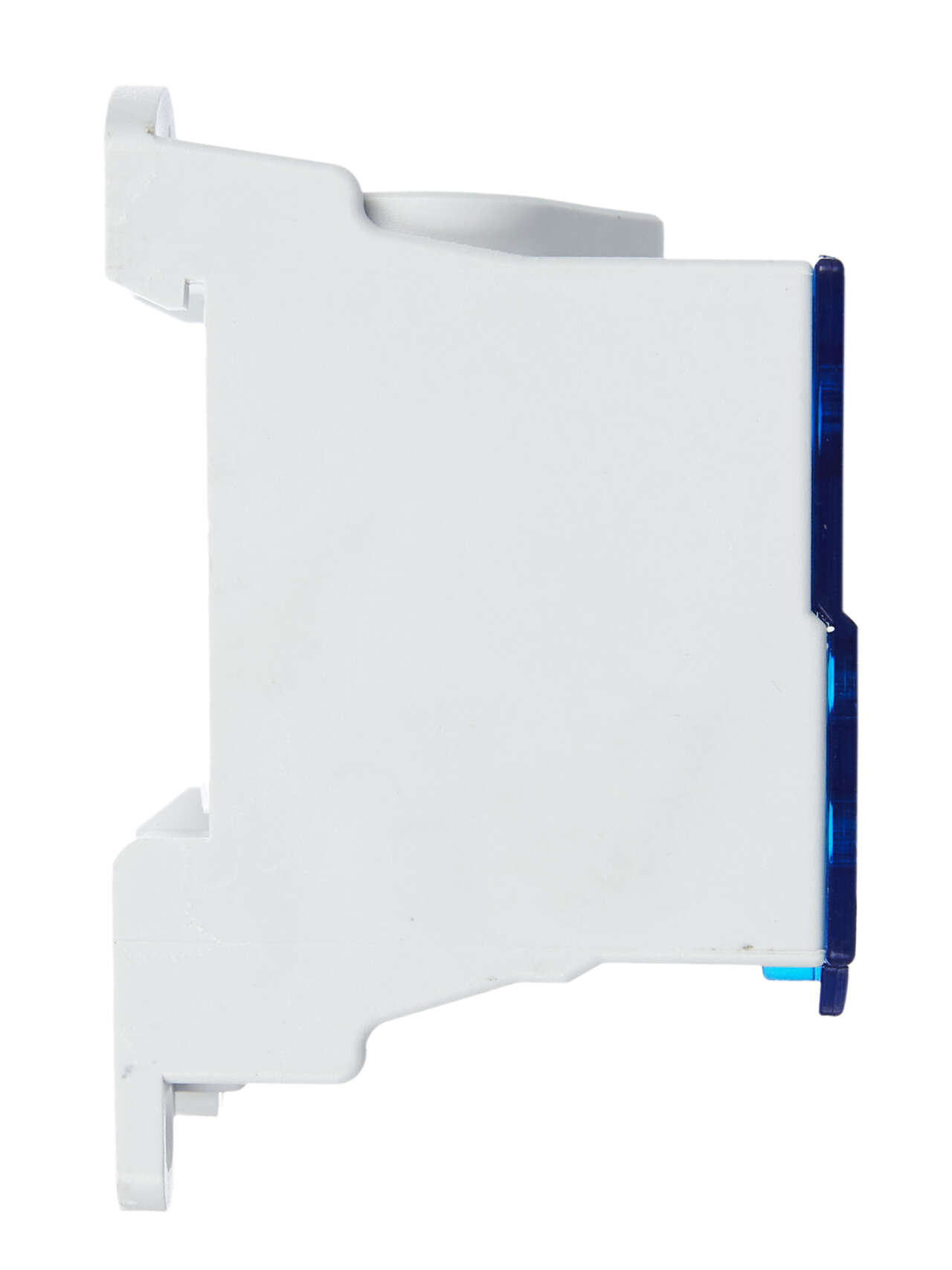

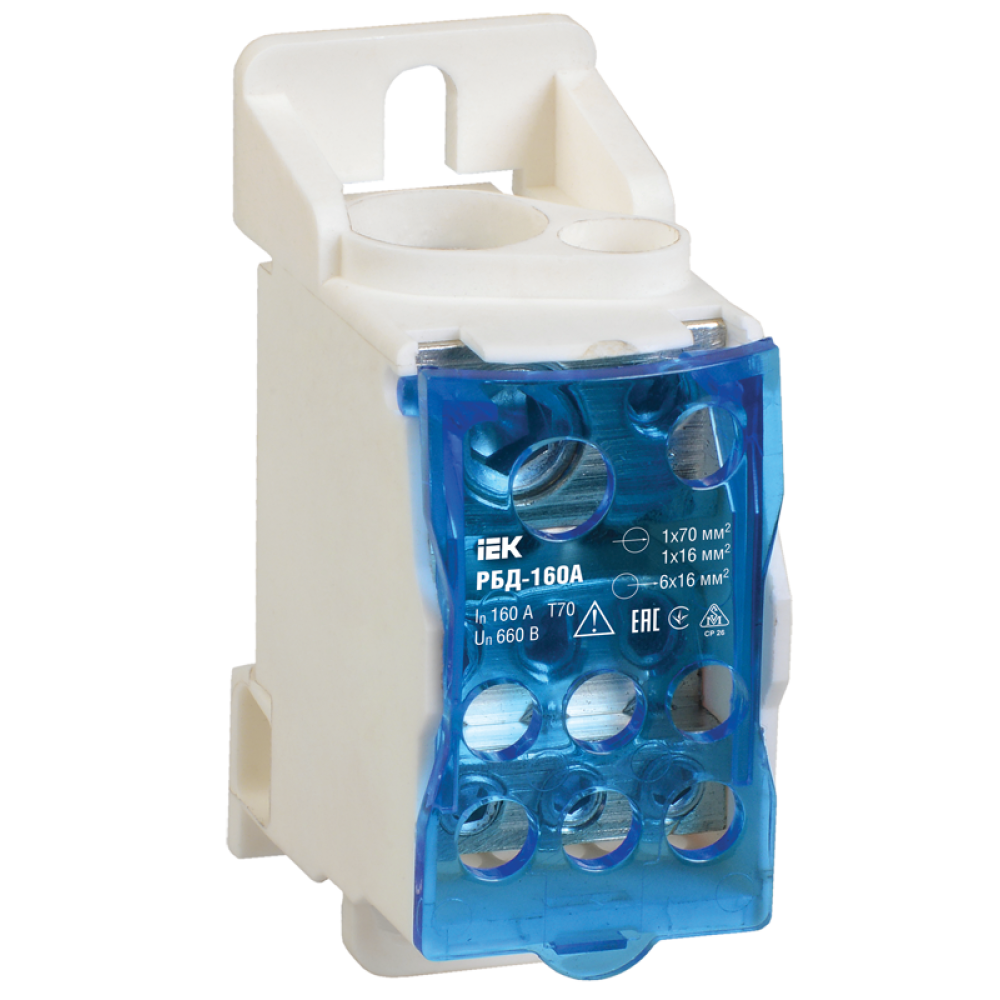

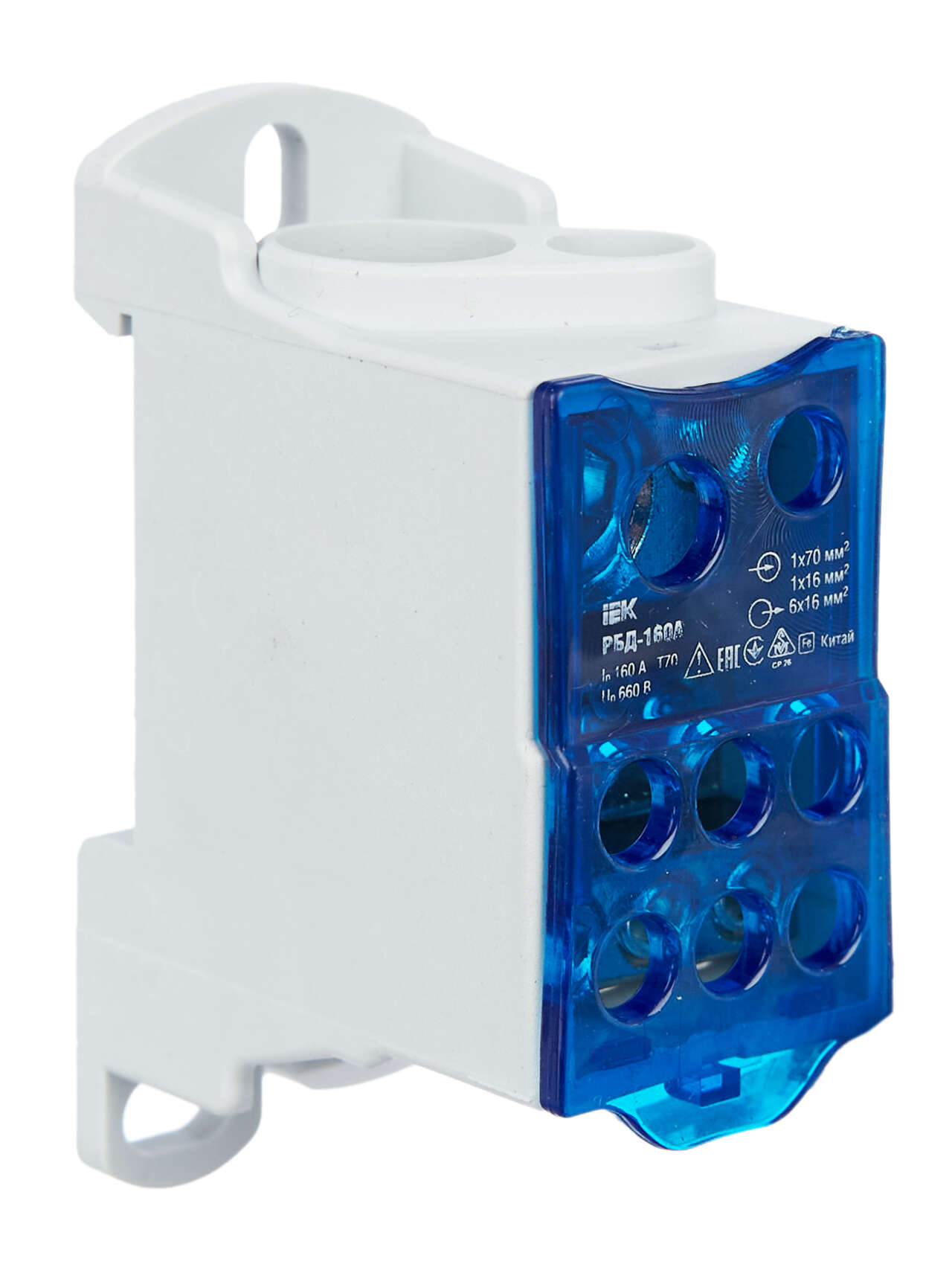

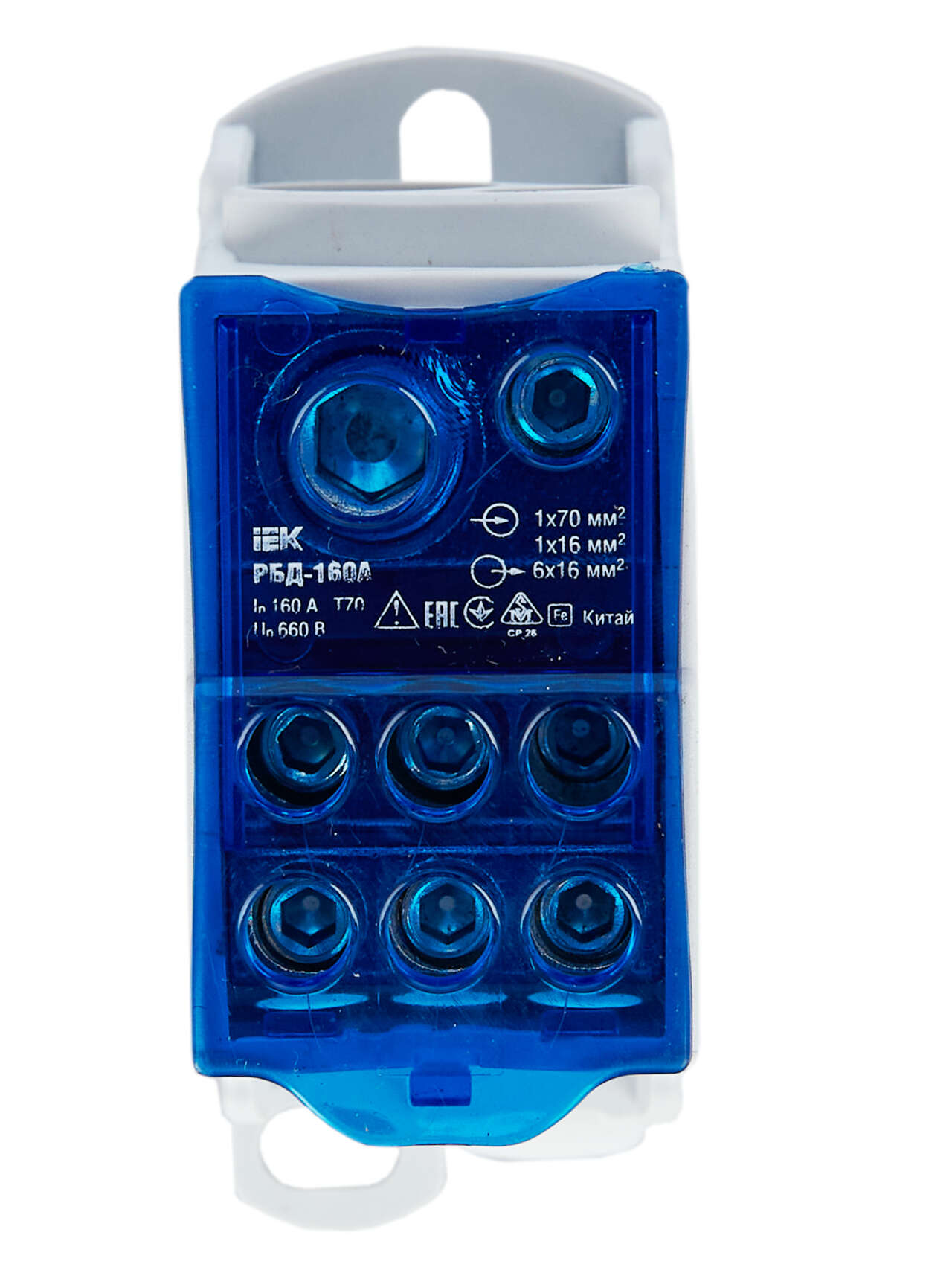

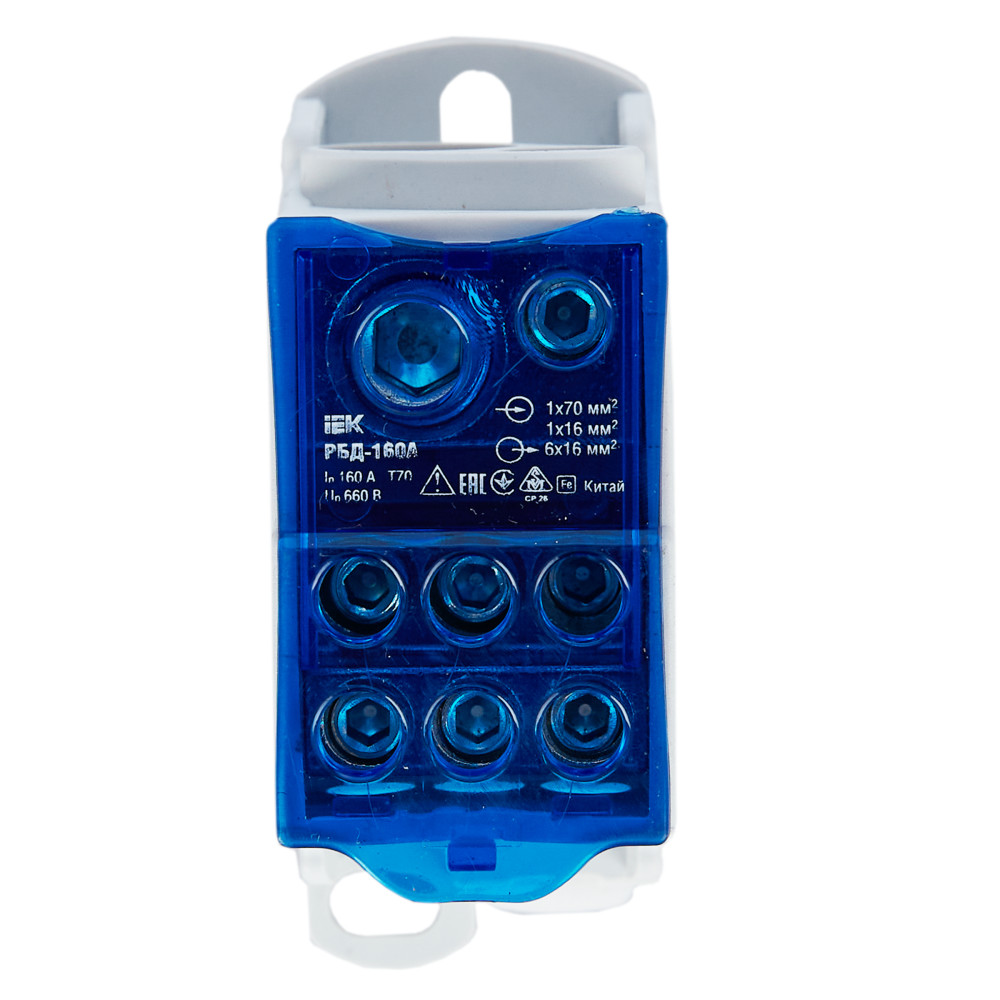

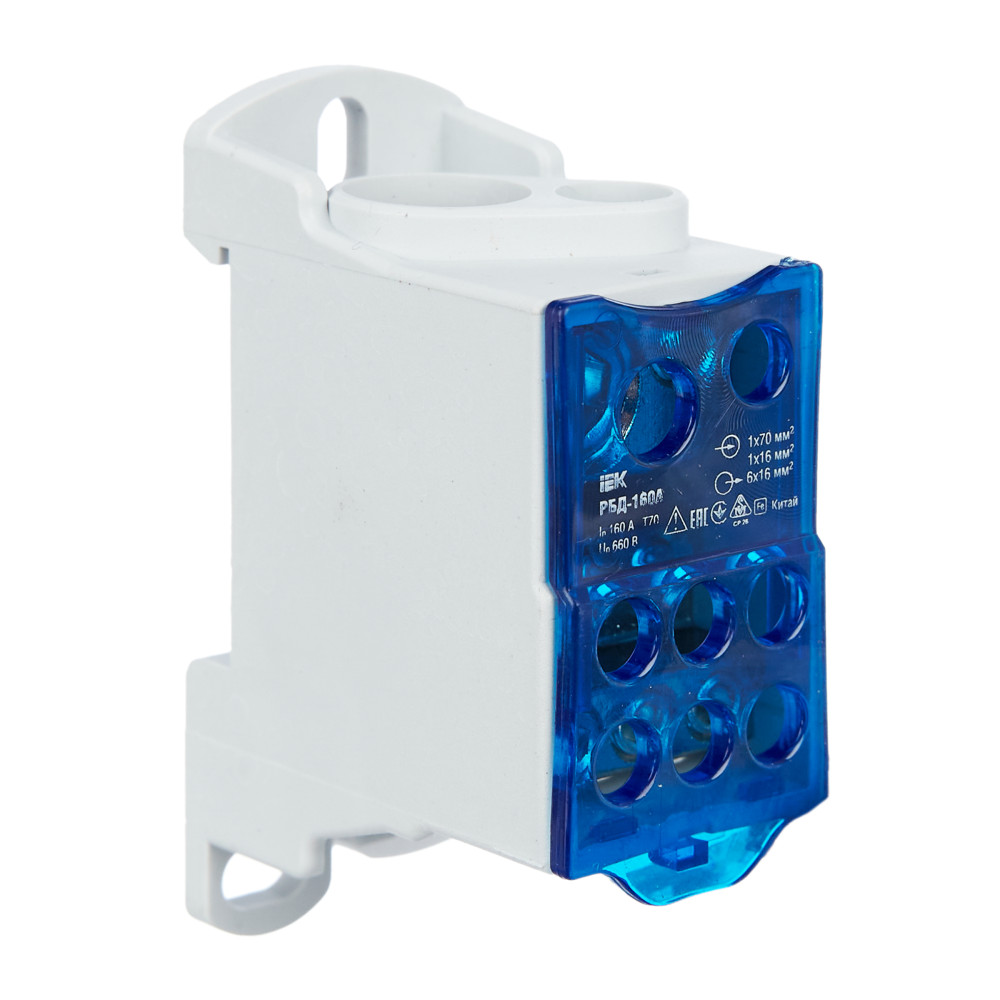

Блок распределительный РБД-160А на DIN-рейку IEK

9348

Описание
Характеристики

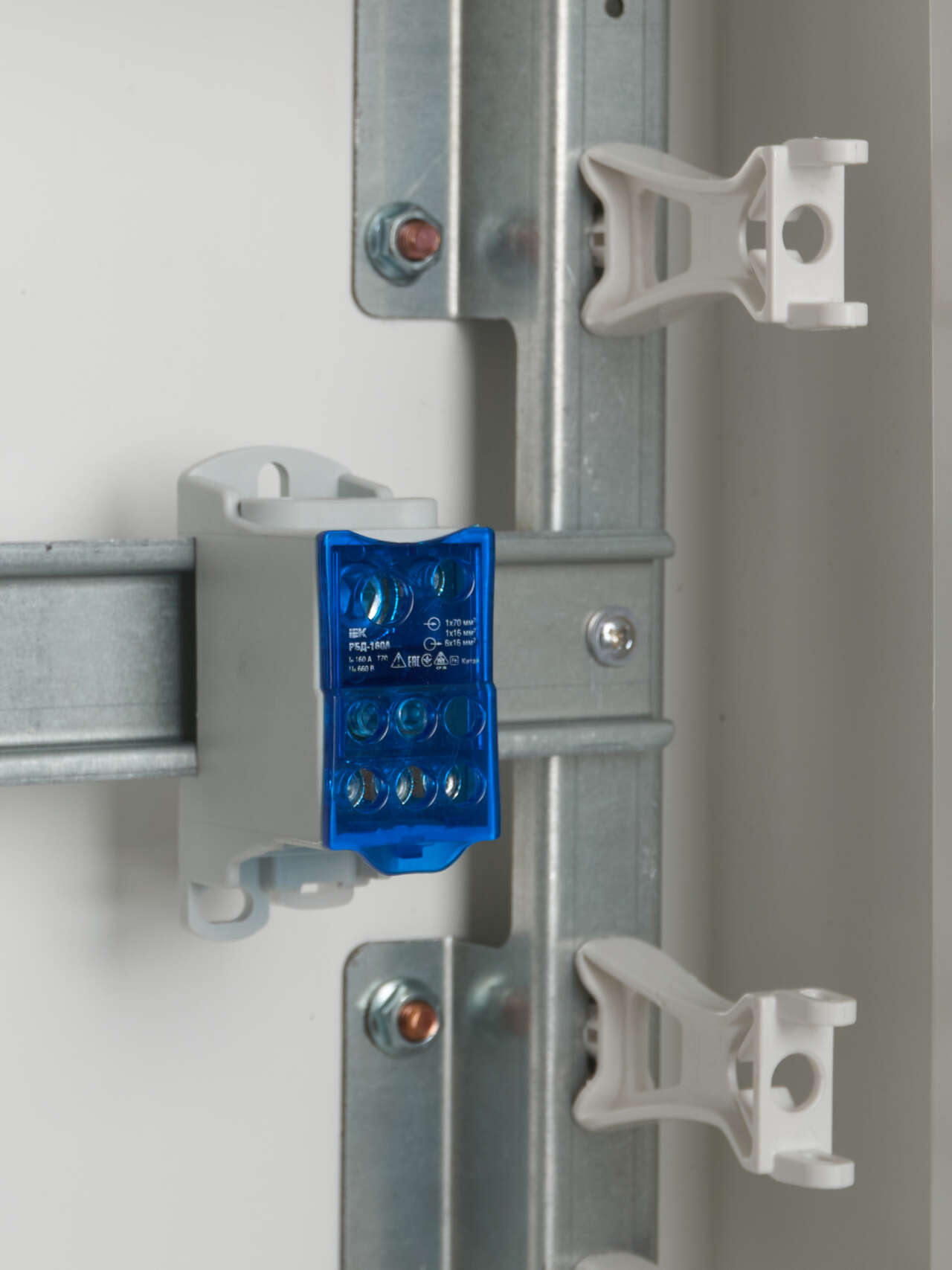

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины. Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С. Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика. Способы установки: – на монтажную DIN-рейку 35 мм, – на панель щита двумя винтами.

Аналоги: RBD-250
Сопутствующие товары: YDN10-0030

Преимущества

Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.

Особенности конструкции

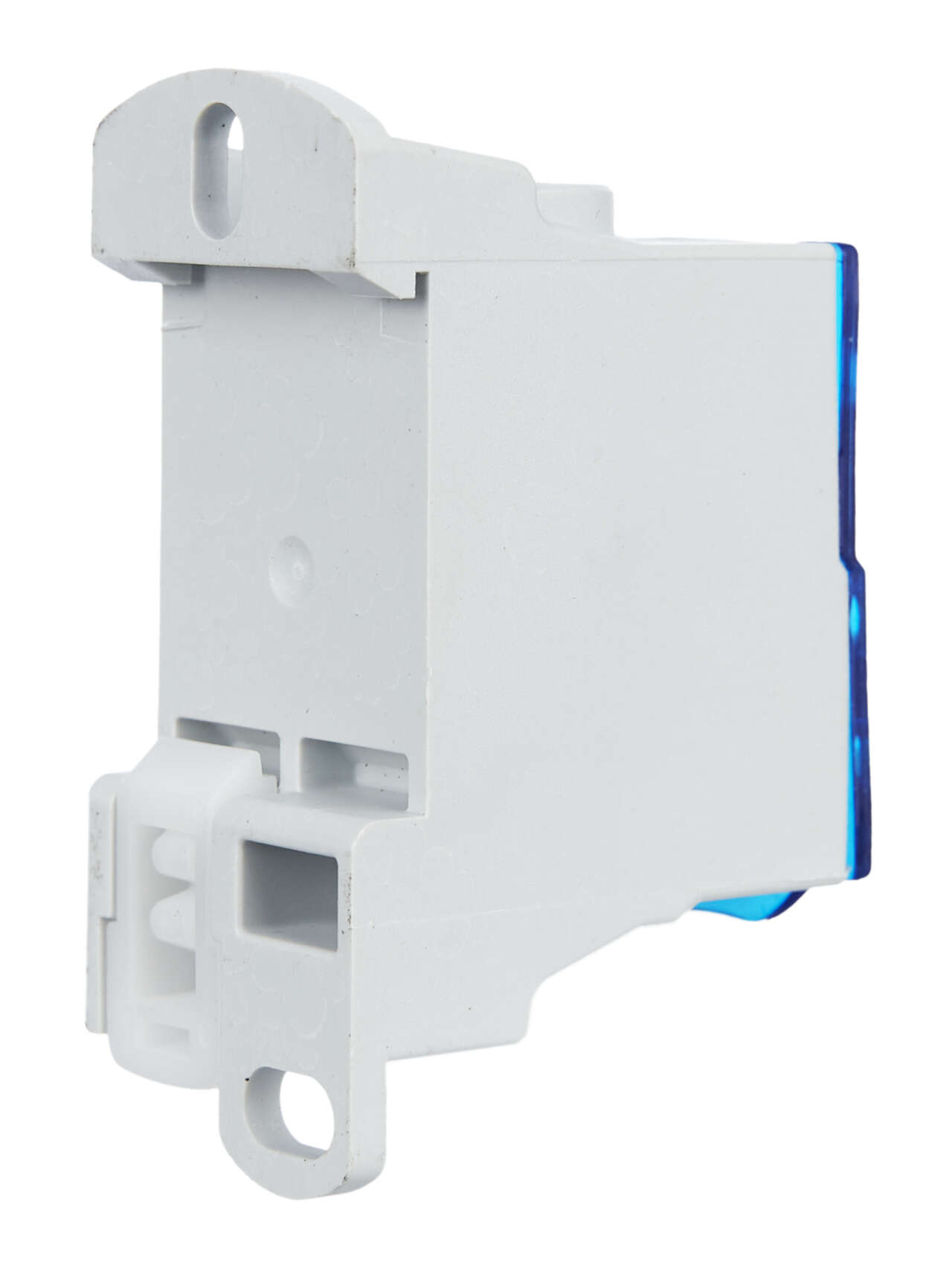

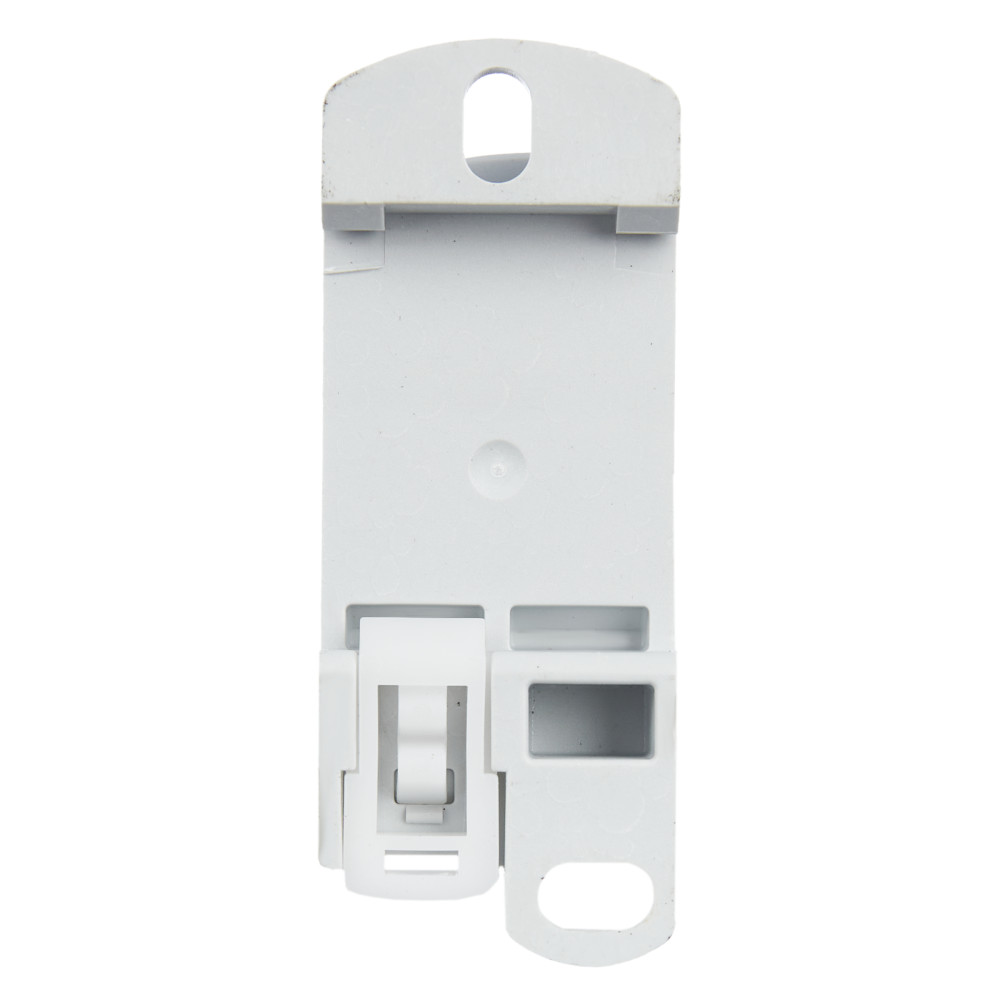

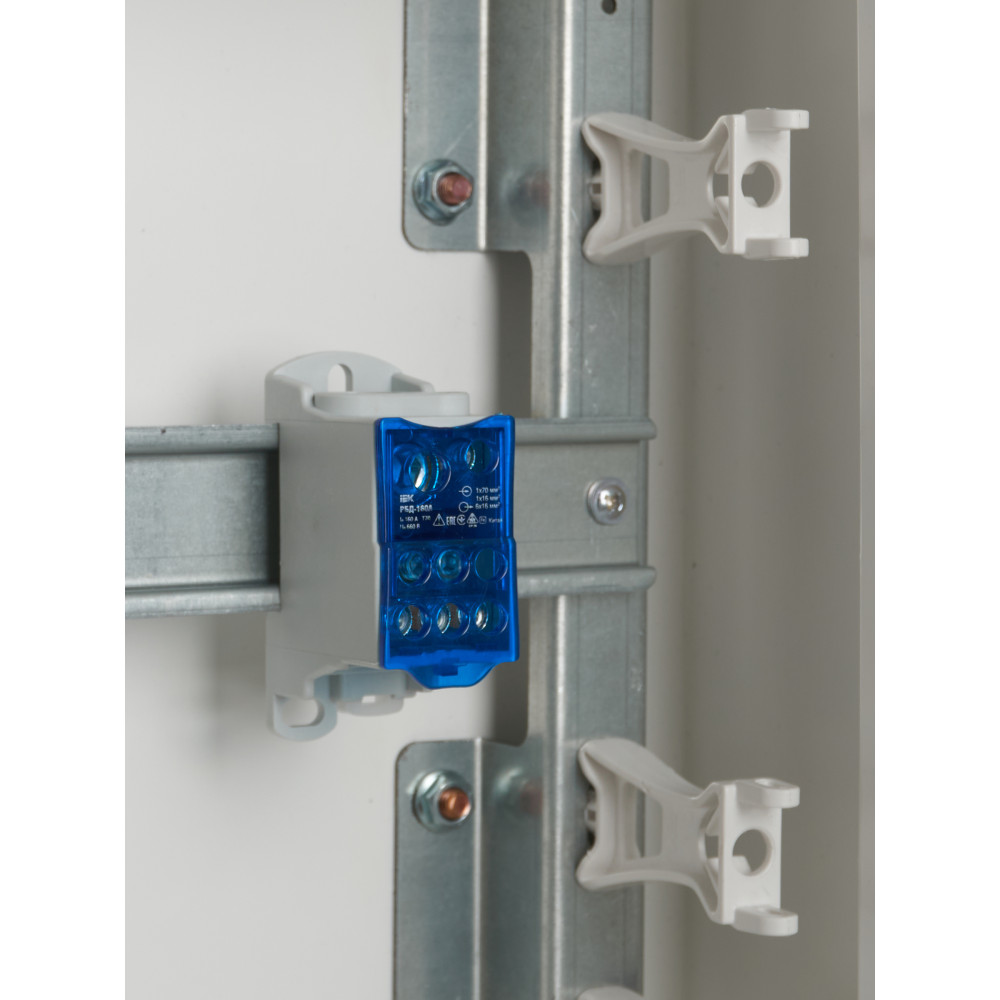

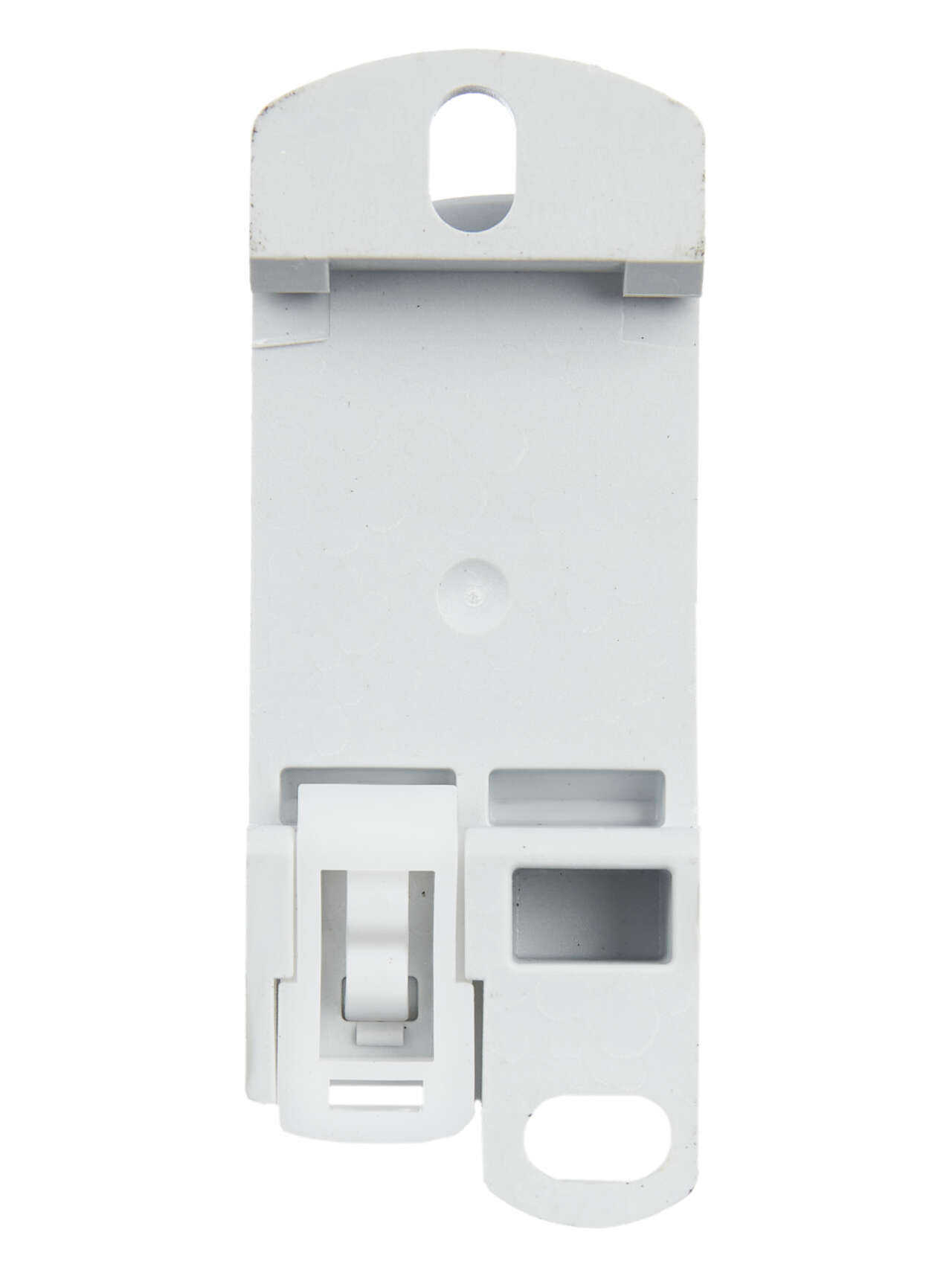

Удобное крепление на DIN-рейку или на монтажную панель.

Конструкция представляет собой ступенчатый монолитный блок в изолированном корпусе.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

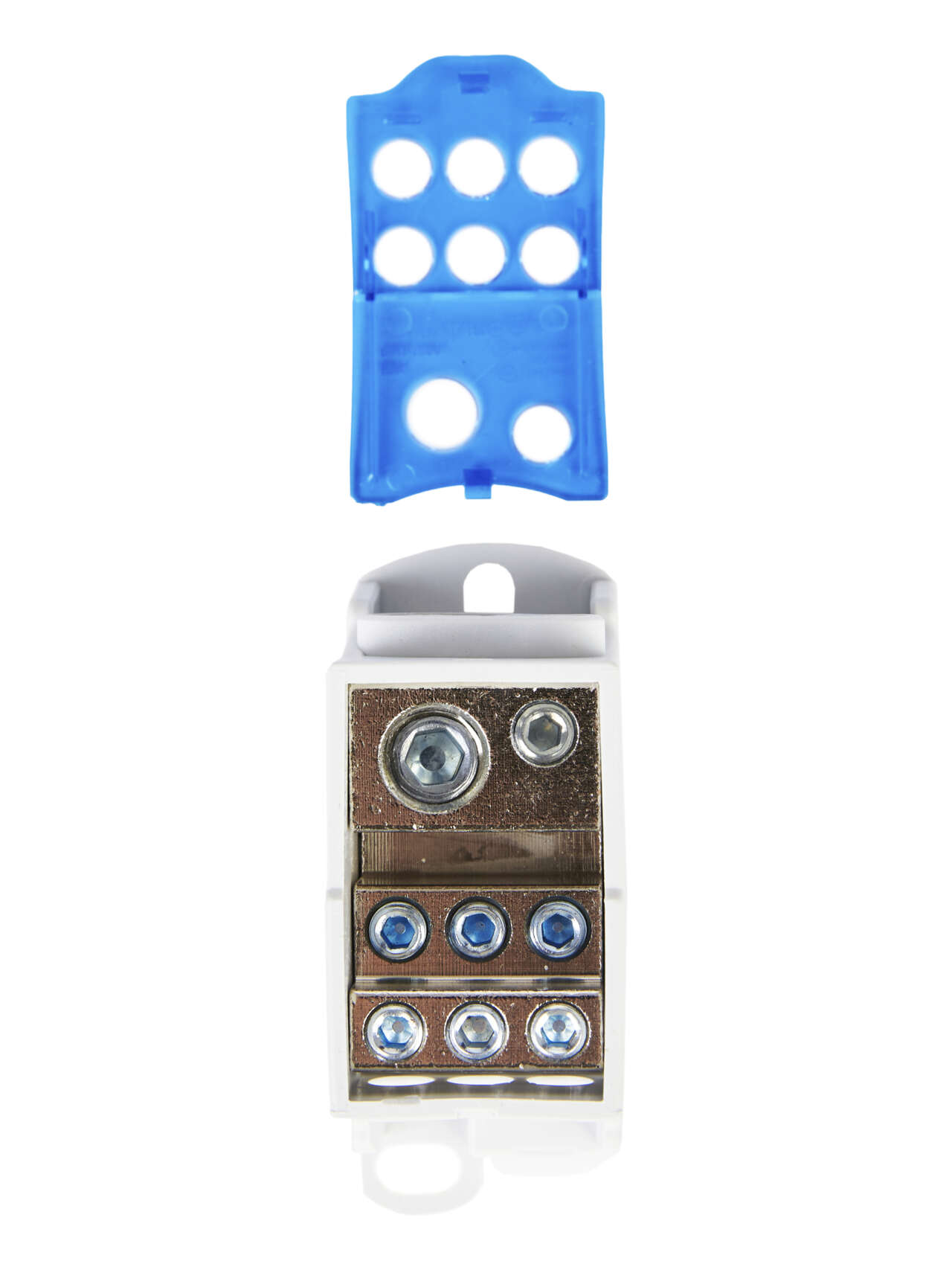

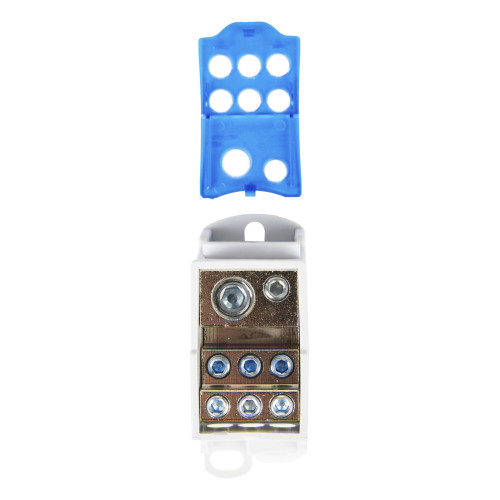

Прозрачная лицевая крышка для визуального контроля и защиты от прикосновения к токоведущим частям дополнительно снабжена выступами для удерживания прижимного винта.

Возможность создавать большое количество точек подключения отводных линий. Также блоки могут соединяться в ряд, повышая жесткость и качество всей сборки.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Клеммник силовой или клеммный блок
Безопасное соединение Да

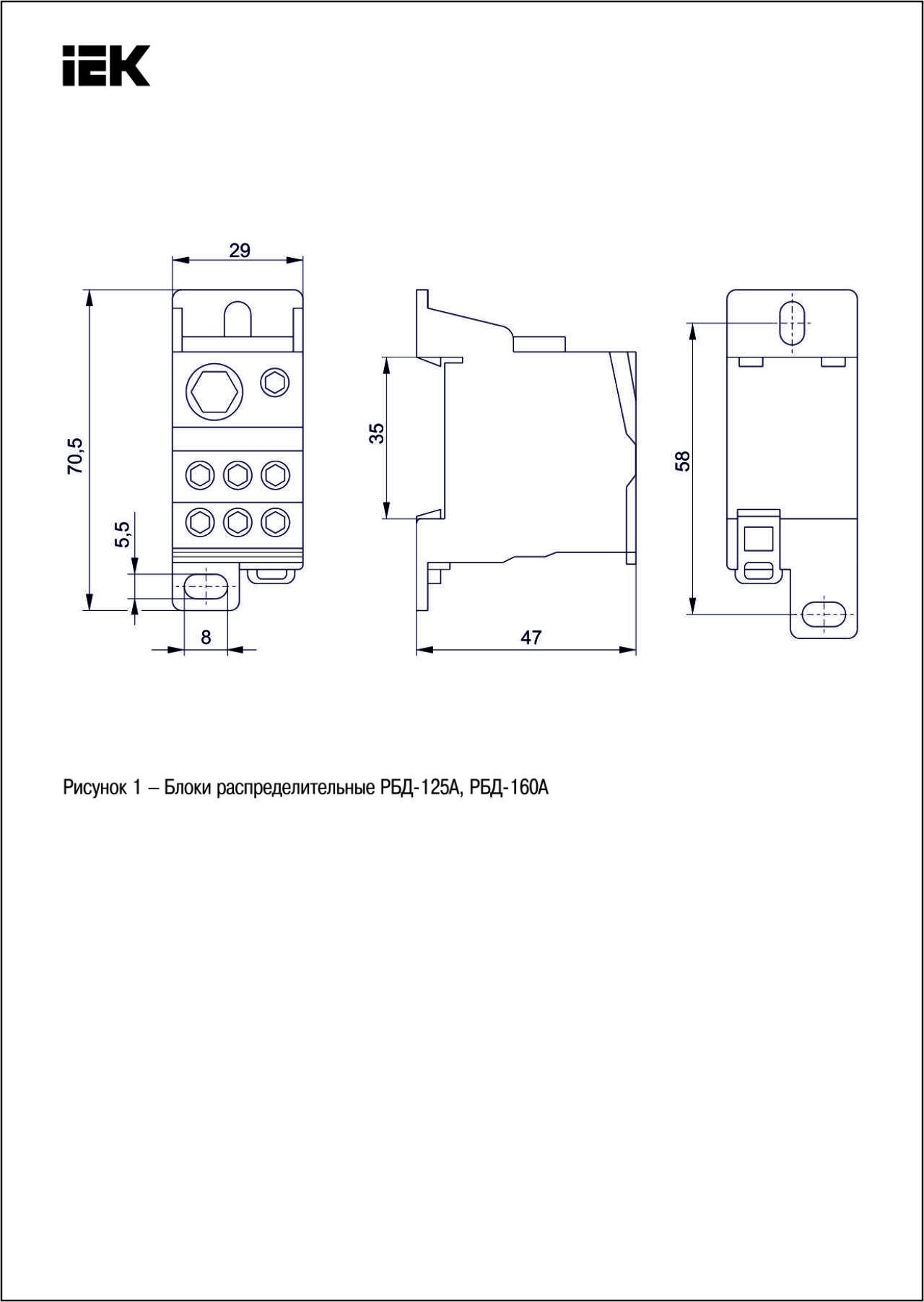

Высота 70.5
Гарантийный срок, Лет 3
Глубина 47.0
Количество полюсов 1
Количество соединений 16 мм² 7
Количество соединений бол 25 мм² 1
Макс среднекрадратичный кратковрем ток Icw 11.8
Материал контакта Латунь
Материал корпуса Пластик
Номин выдерживаемый импульсный ток Ipk 30
Номин напряжение 660
Номин ток 160
Общ количество соединений 8
Сечение подкл проводников на входe 1х70; 1х16
Сечение подкл проводников на выходe 6х16
Срок службы, Лет 10
Степень защиты - IP IP20
Температура эксплуатации -40...+70
Тип или способ подключения Винт
Тип монтажа DIN-рейка / винт
Частота 50 Гц
Ширина 29.0

В наличии на складе: 3640 шт.

склад Мск: 1910 шт.

склад E: 3 шт.

склад Р: 1727 шт.

1100.00р.

На складе
Код товара: RBD-160
Артикул: 9348
