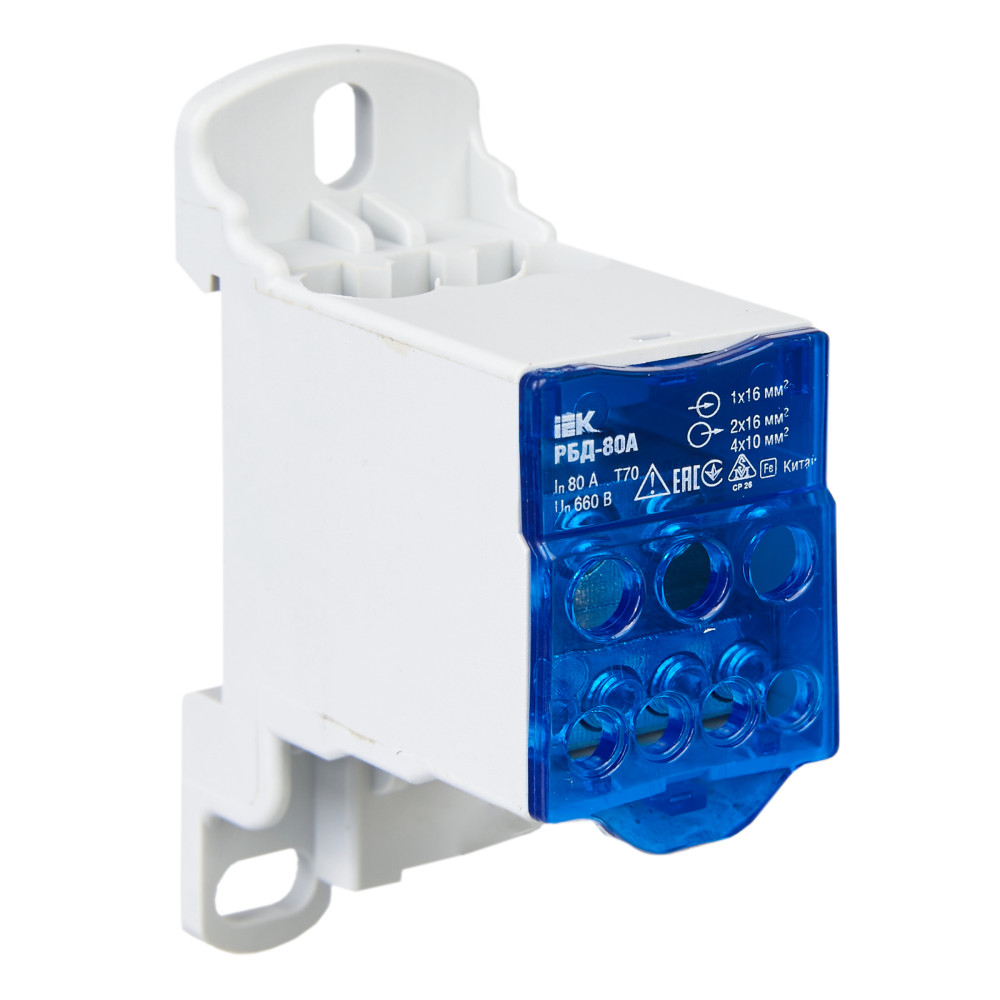

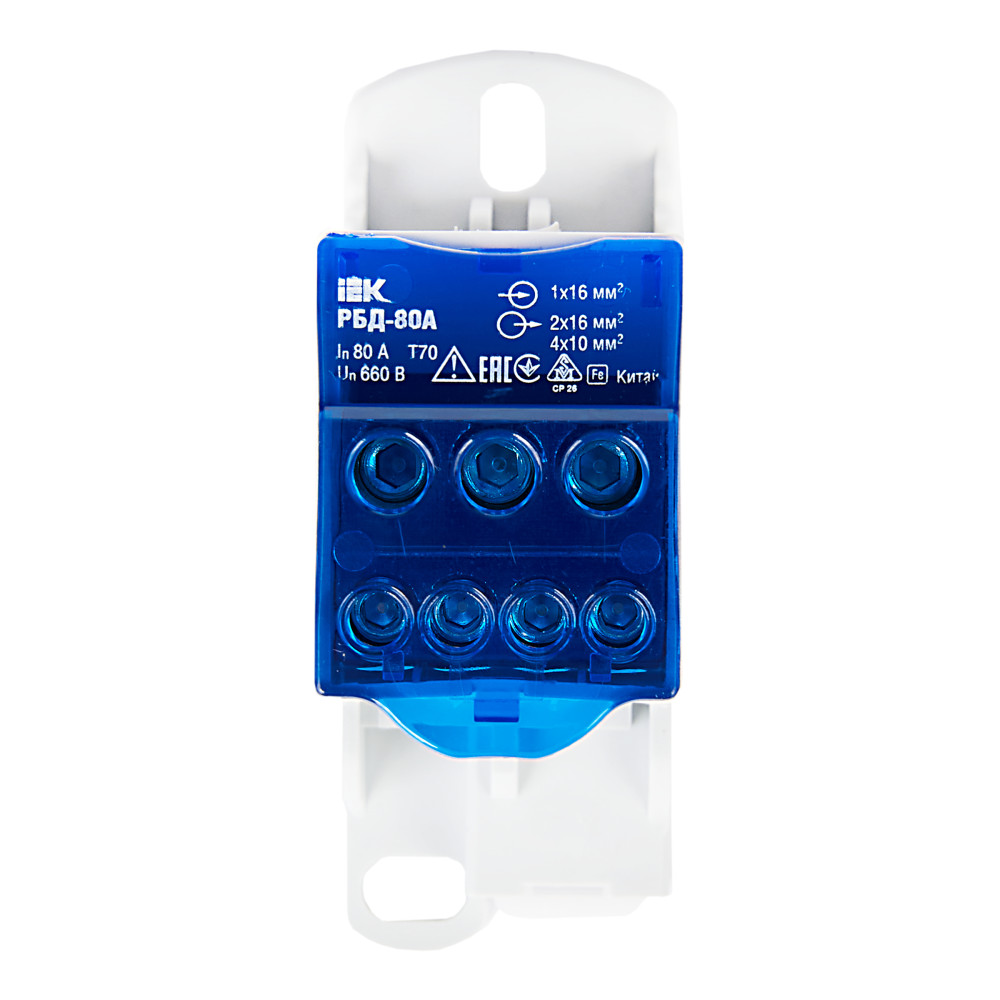

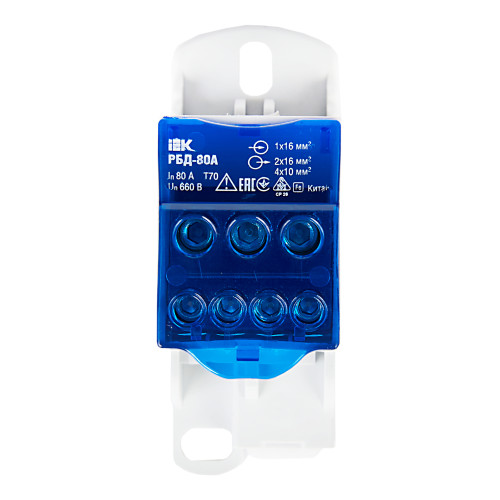

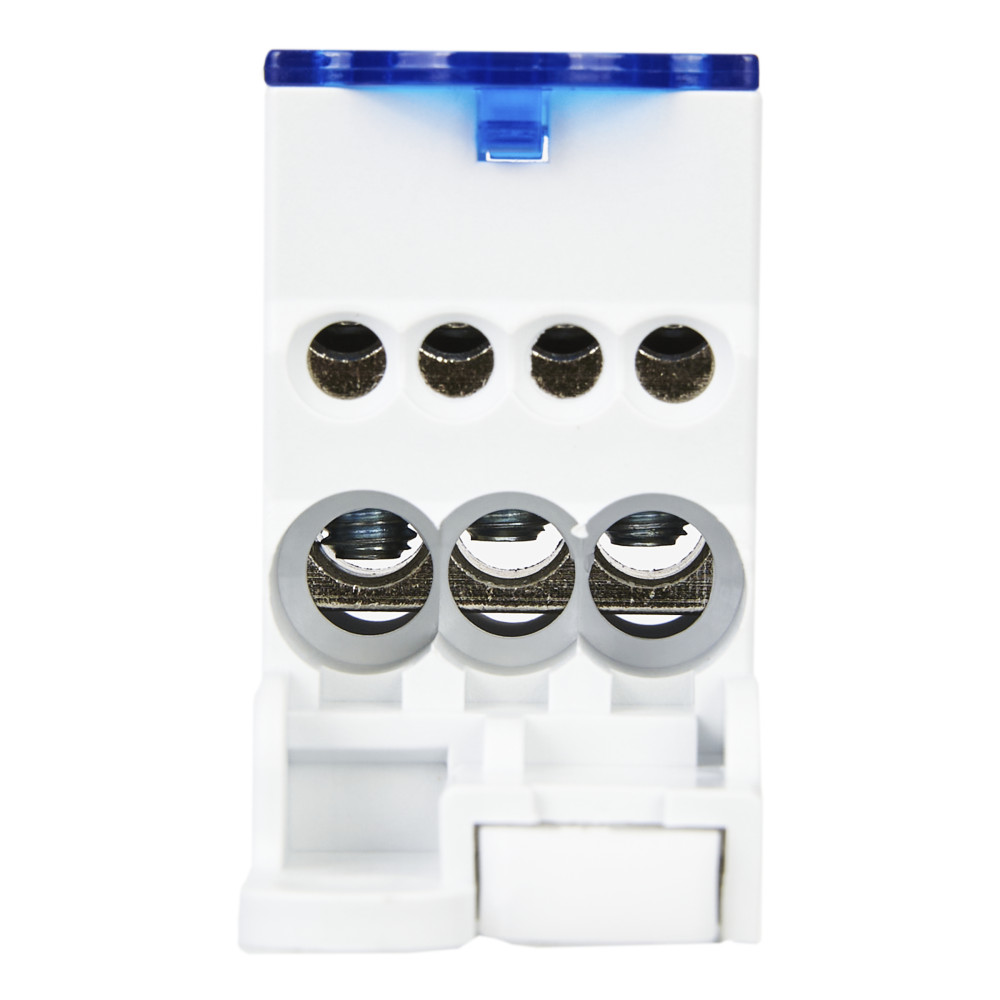

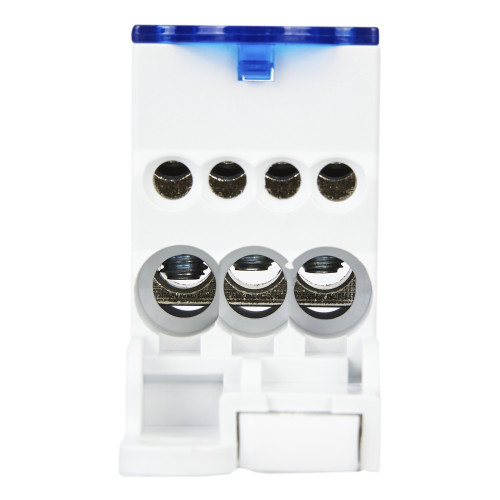

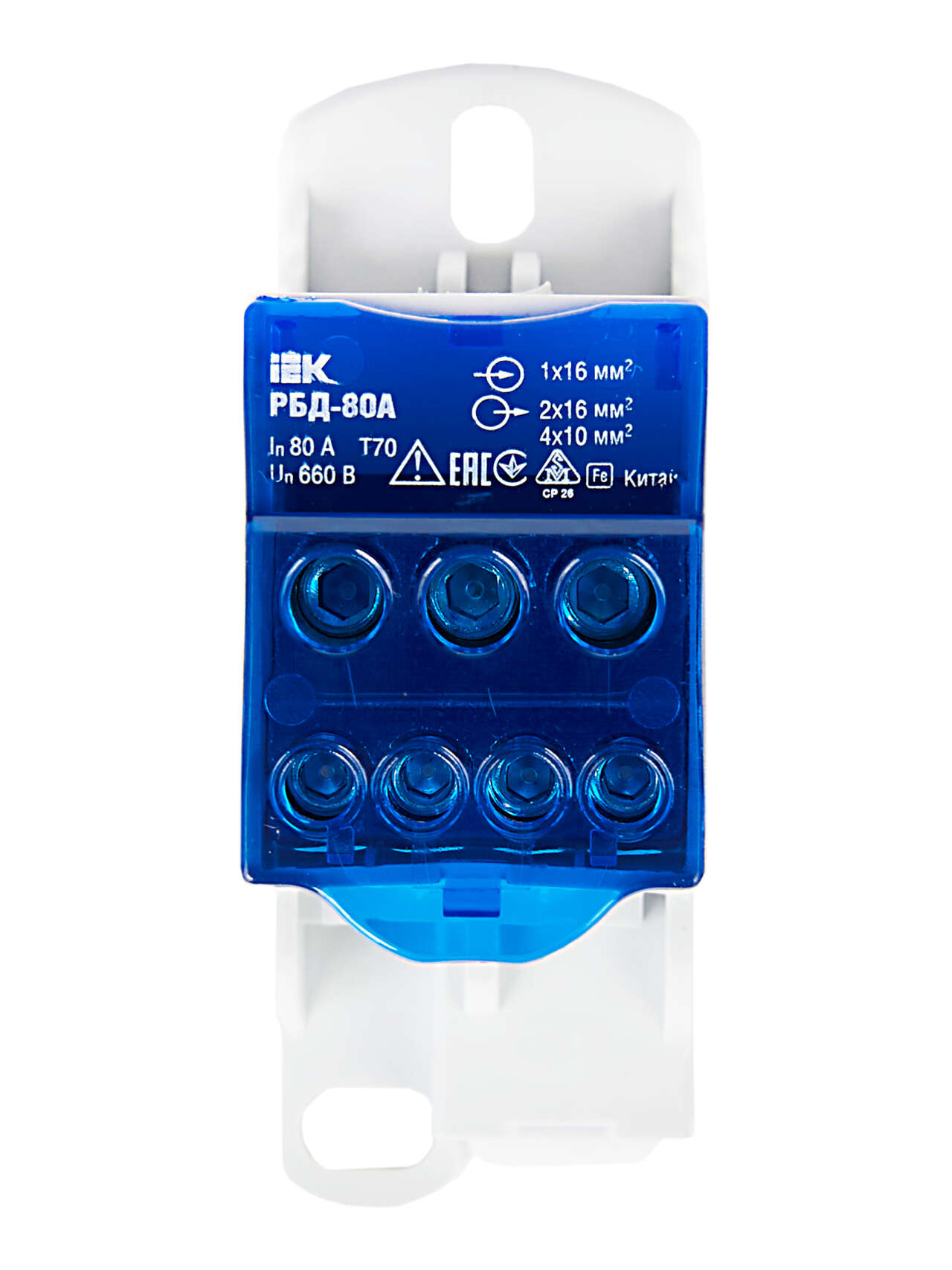

Блок распределительный РБД-80А на DIN-рейку IEK

9352

Описание
Характеристики

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины. Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С. Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика. Способы установки: – на монтажную DIN-рейку 35 мм, – на панель щита двумя винтами.

Аналоги: RBD-125
Сопутствующие товары: YDN10-0030

Преимущества

Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.

Особенности конструкции

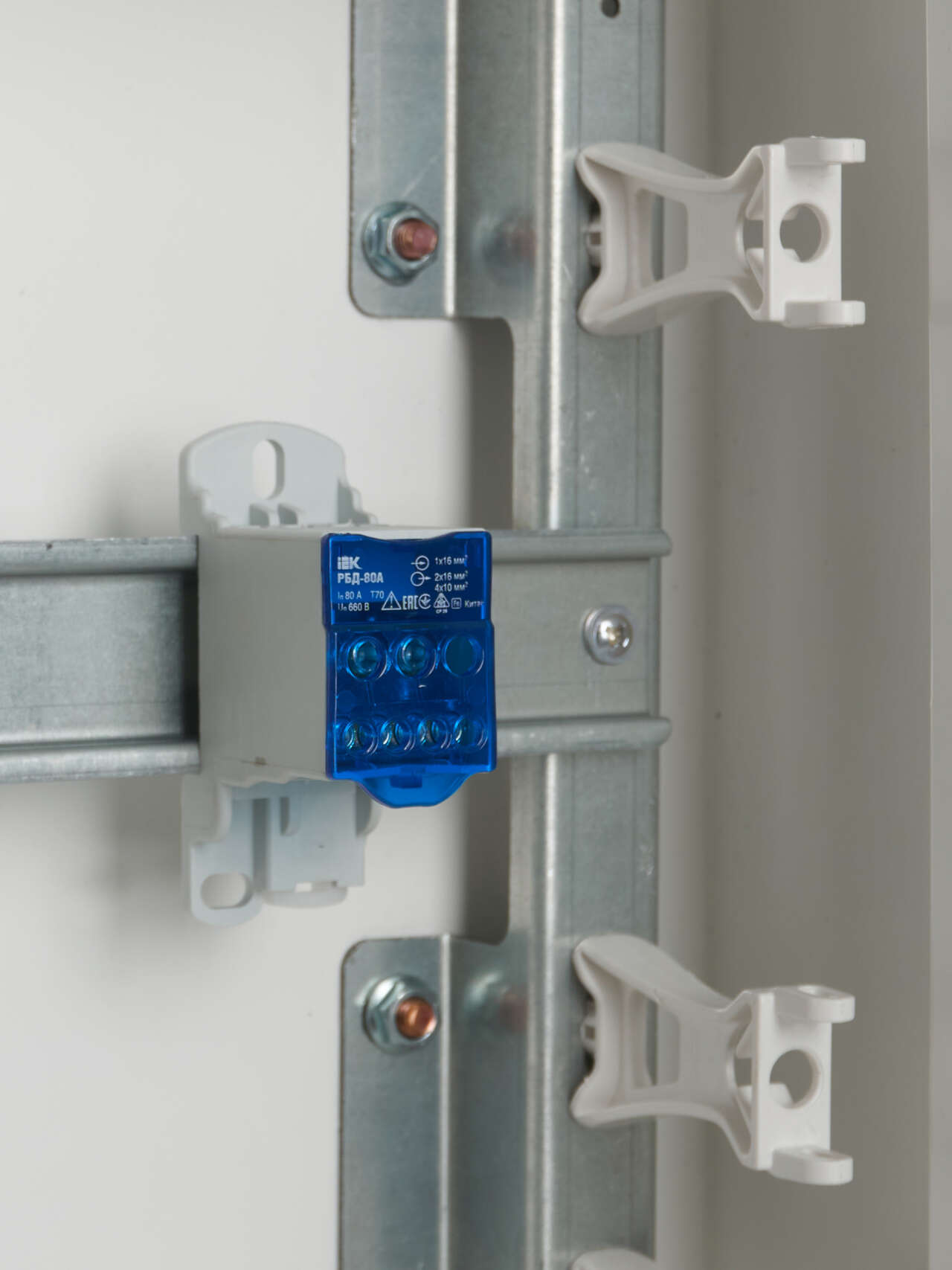

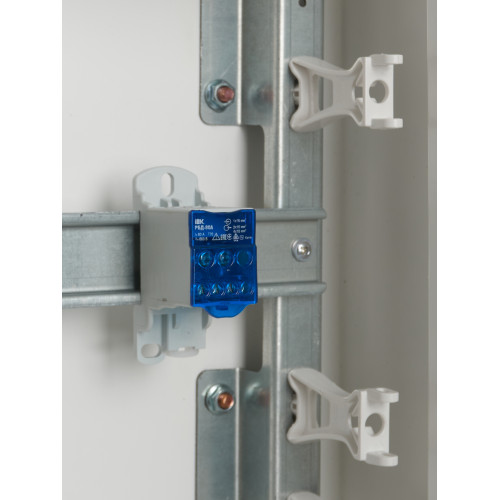

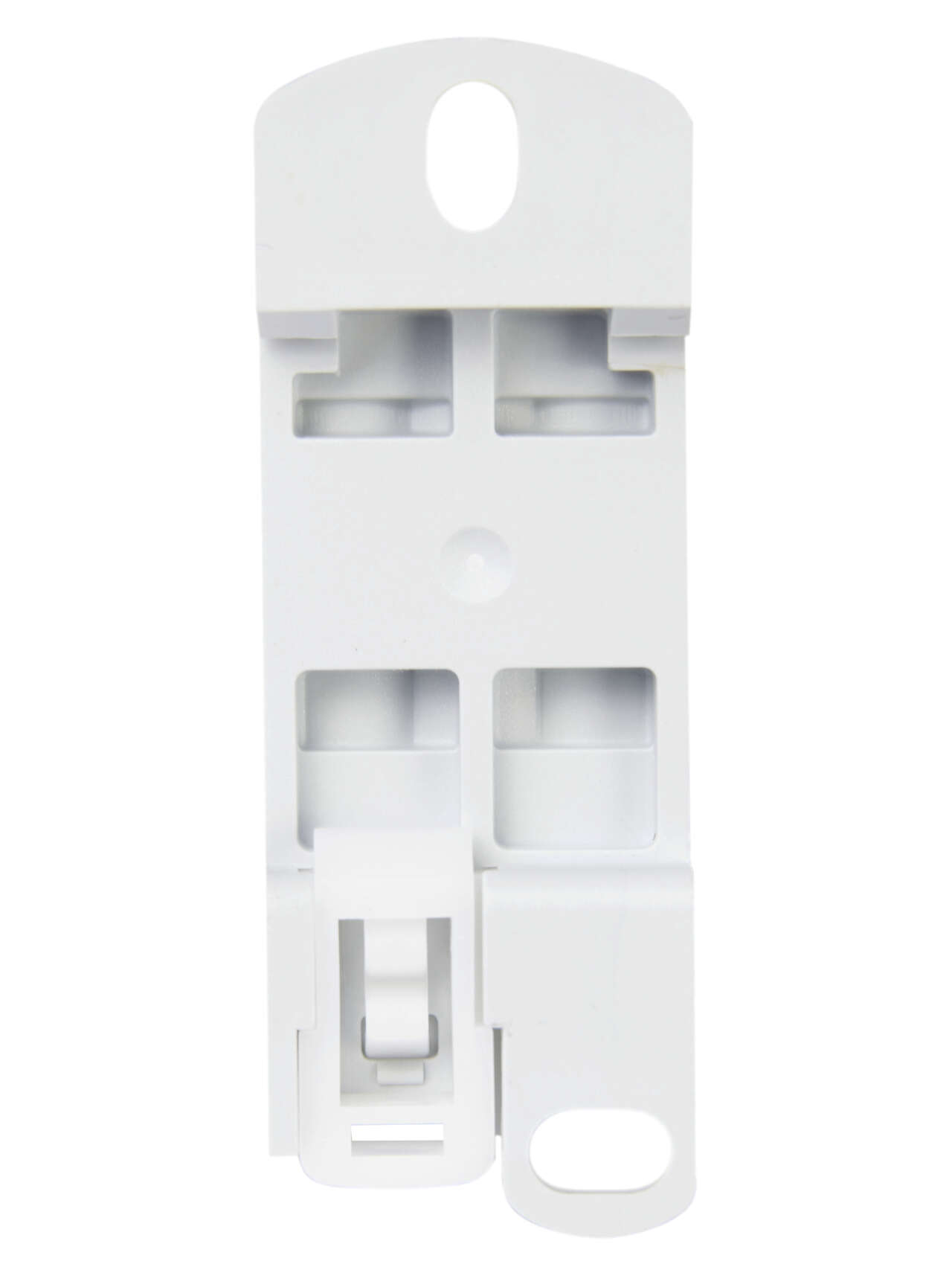

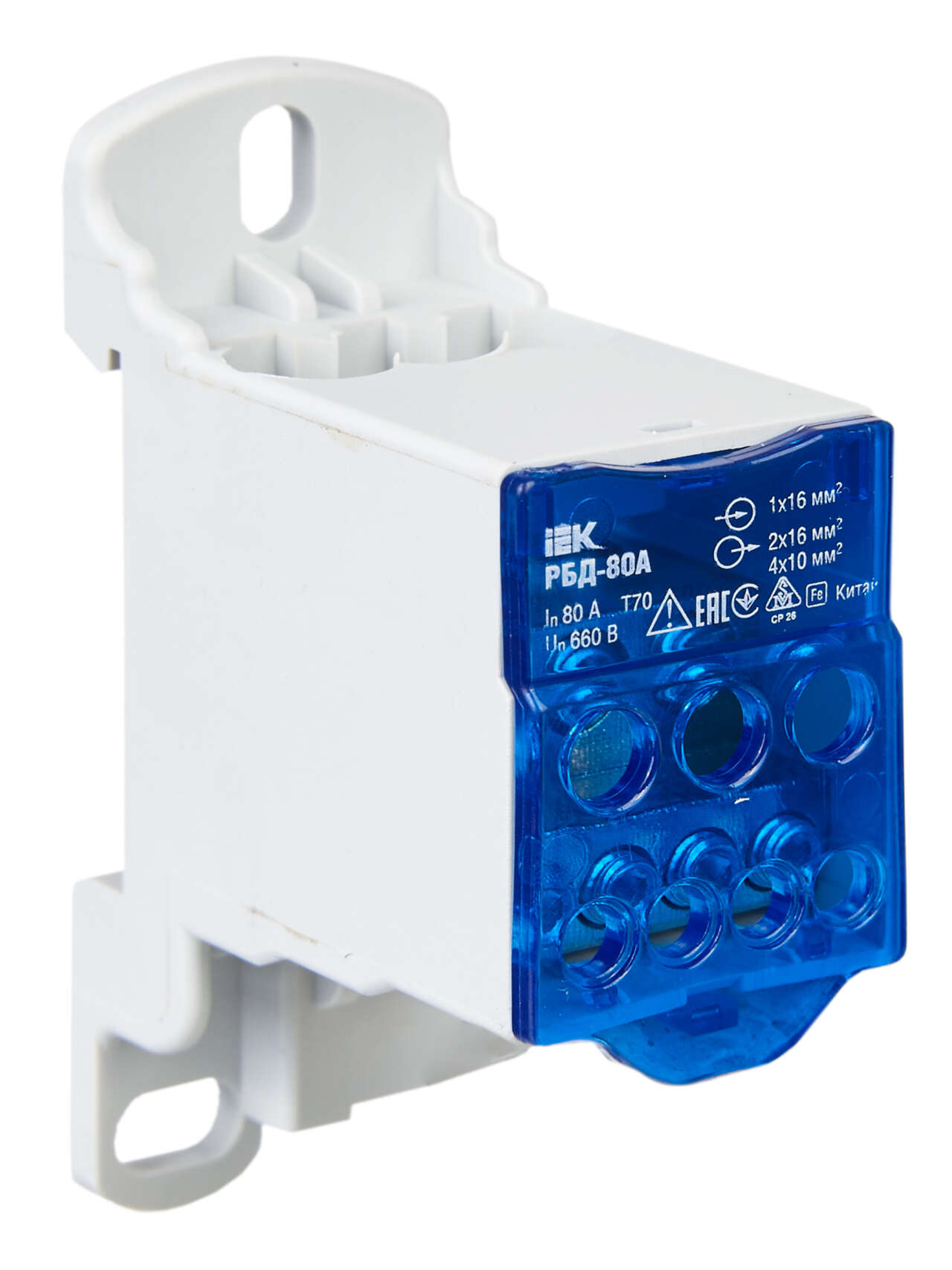

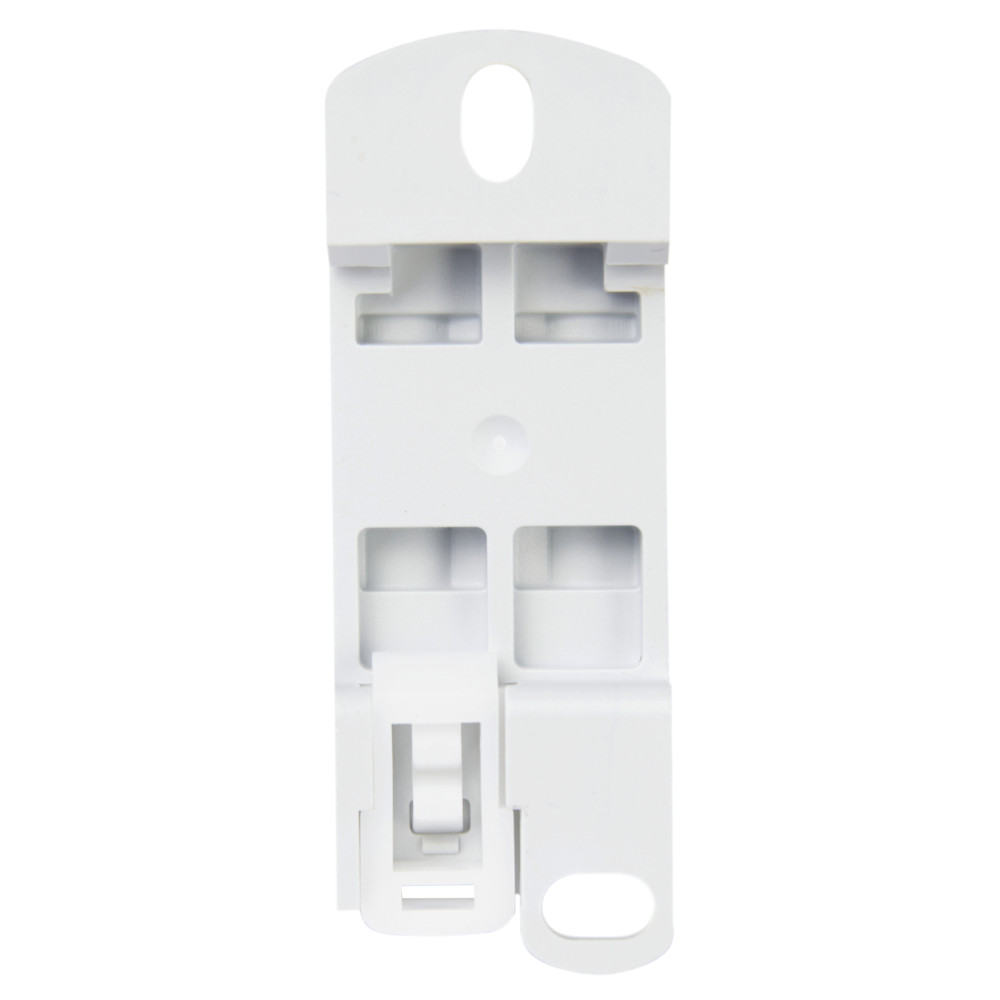

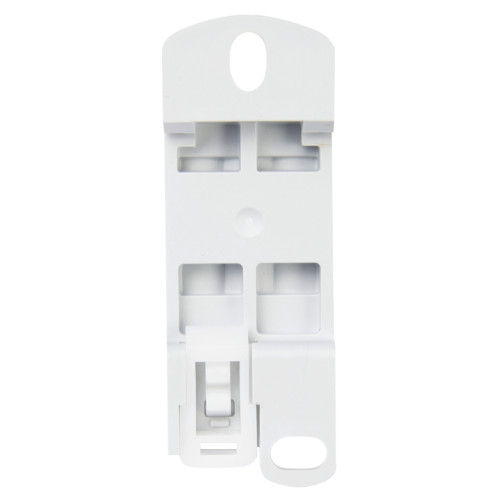

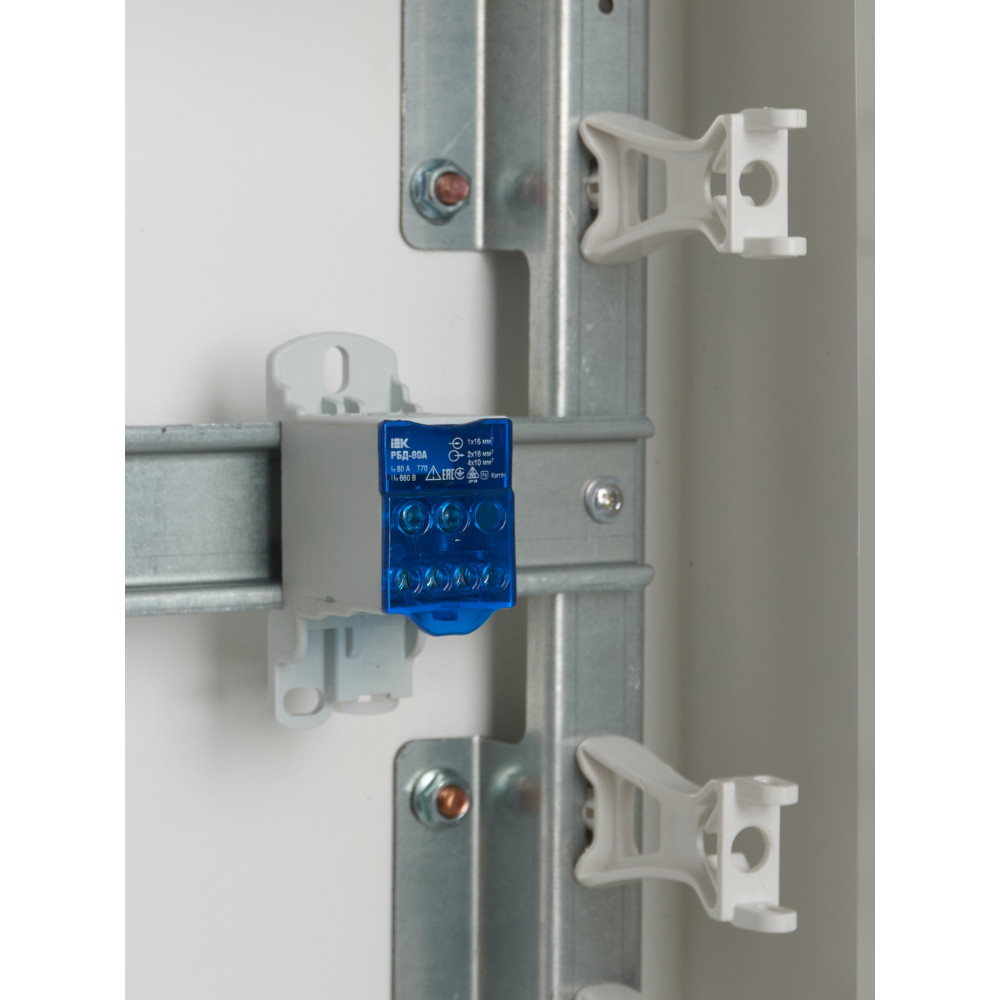

Удобное крепление на DIN-рейку или на монтажную панель.

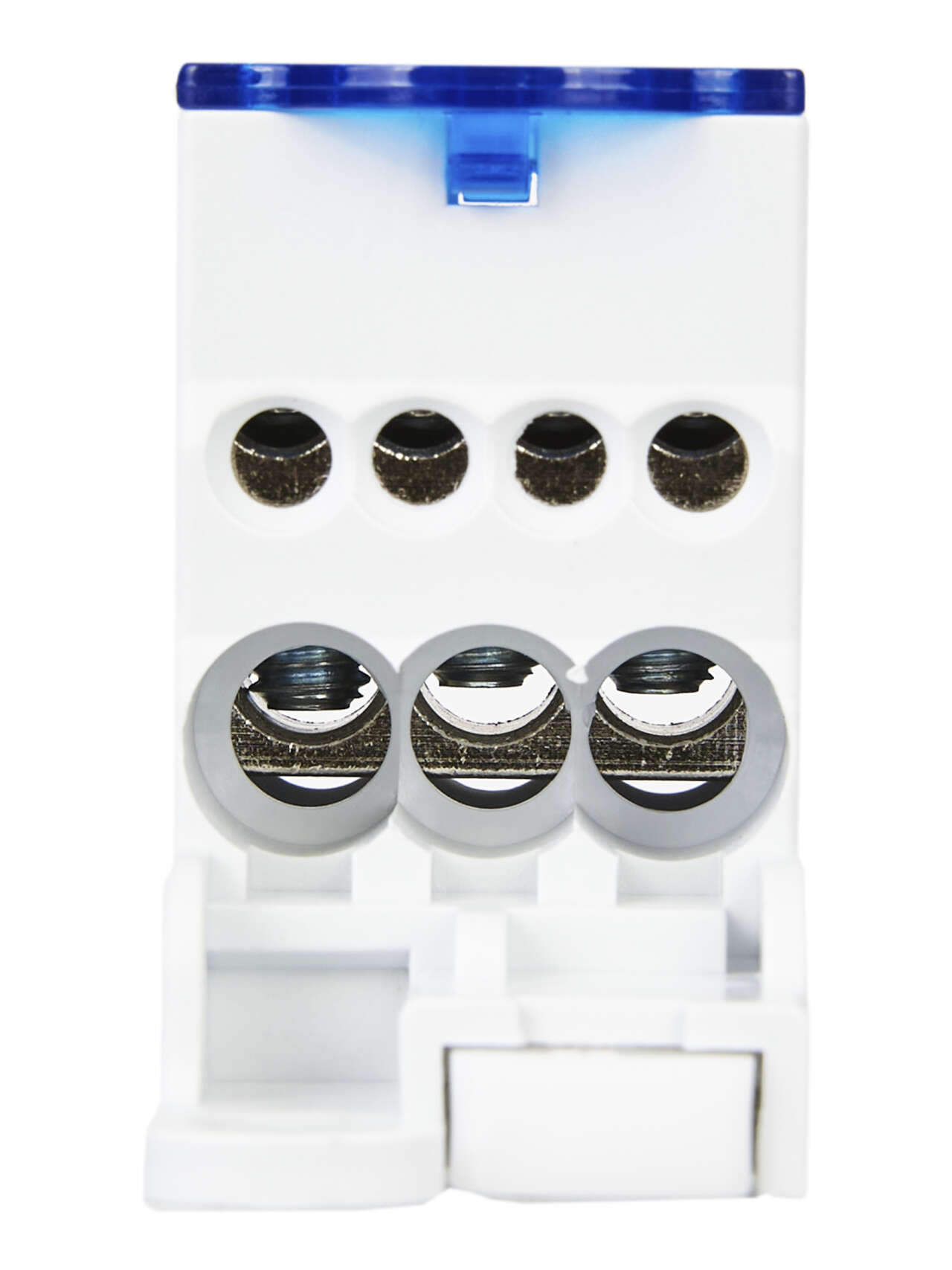

Конструкция представляет собой ступенчатый монолитный блок в изолированном корпусе.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

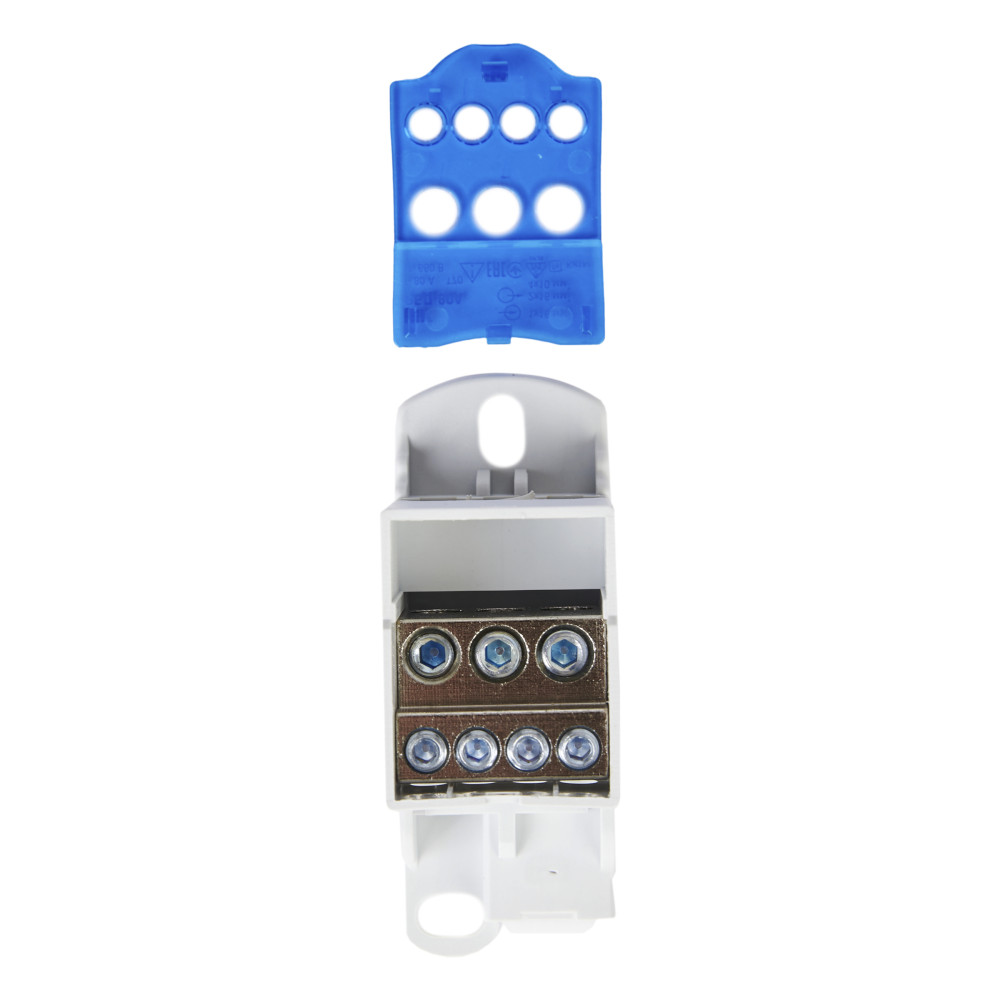

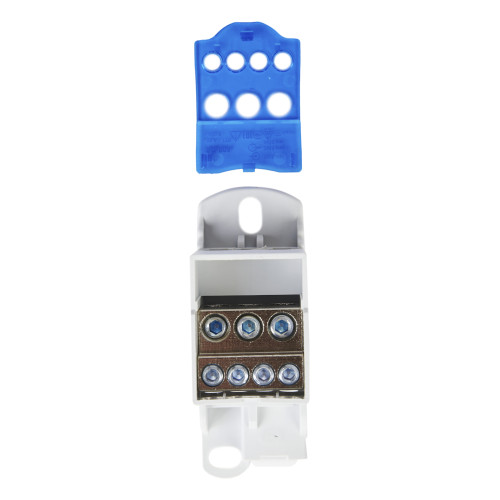

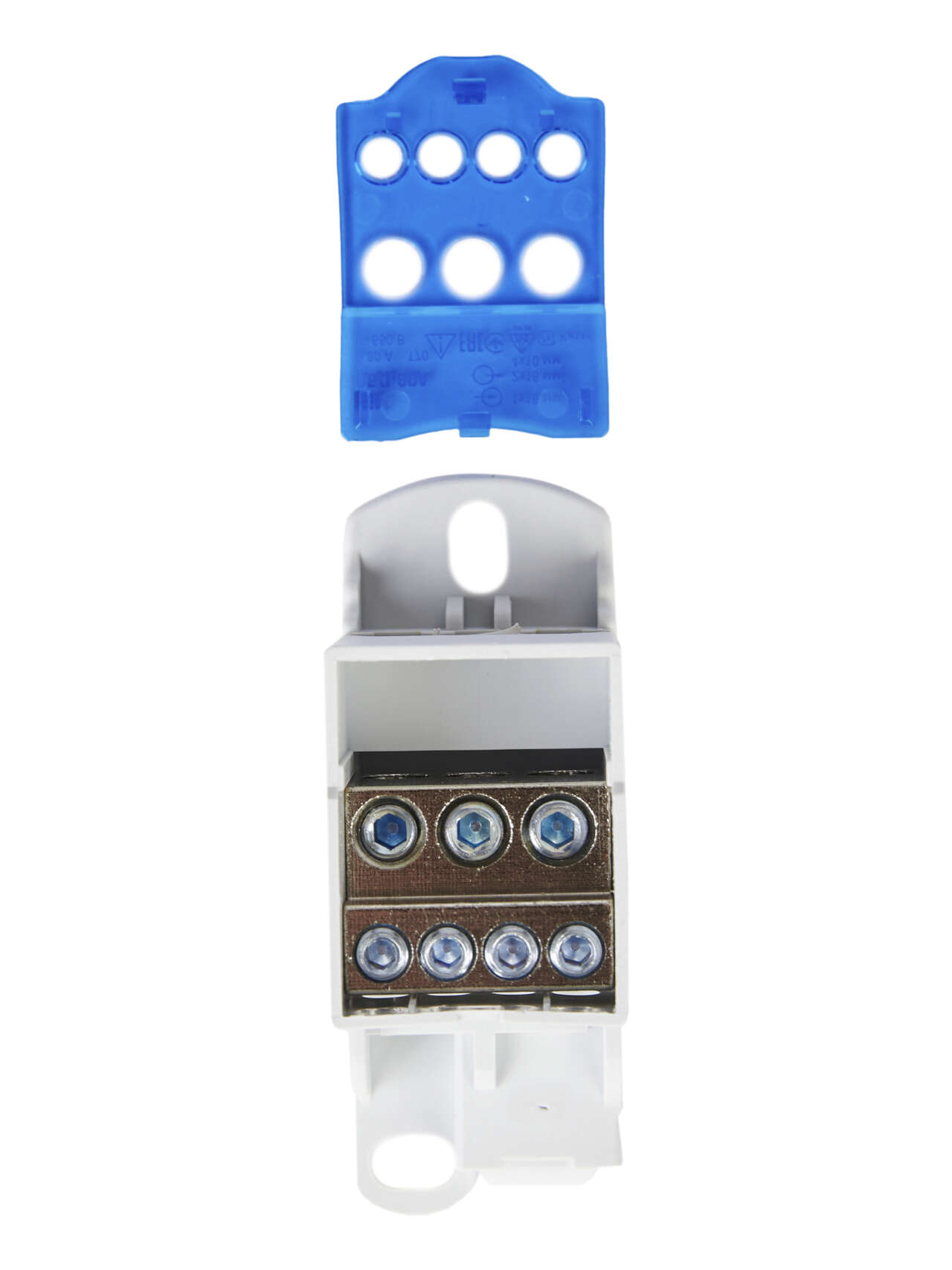

Прозрачная лицевая крышка для визуального контроля и защиты от прикосновения к токоведущим частям дополнительно снабжена выступами для удерживания прижимного винта.

Возможность создавать большое количество точек подключения отводных линий. Также блоки могут соединяться в ряд, повышая жесткость и качество всей сборки.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Клеммник силовой или клеммный блок
Безопасное соединение Да

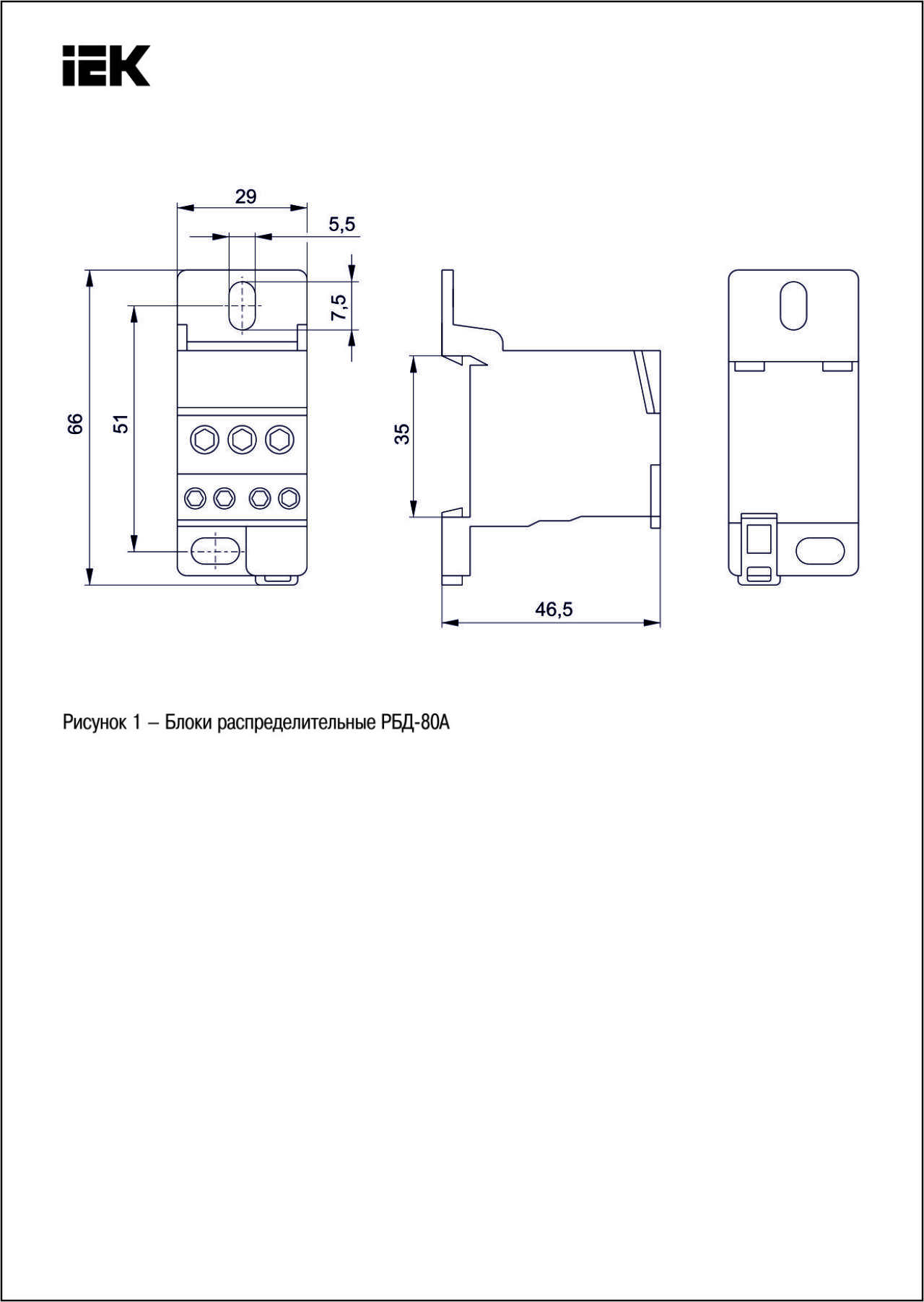

Высота 66.0
Гарантийный срок, Лет 3
Глубина 46.5
Количество полюсов 1
Количество соединений 10 мм² 4
Количество соединений 16 мм² 3
Макс среднекрадратичный кратковрем ток Icw 3.0
Материал контакта Латунь
Материал корпуса Пластик
Номин выдерживаемый импульсный ток Ipk 22
Номин напряжение 660
Номин ток 80
Общ количество соединений 7
Сечение подкл проводников на входe 1х16
Сечение подкл проводников на выходe 2х16; 4х10
Срок службы, Лет 10
Степень защиты - IP IP20
Температура эксплуатации -40...+70
Тип или способ подключения Винт
Тип монтажа DIN-рейка / винт
Частота 50 Гц
Ширина 29.0

В наличии на складе: 7563 шт.

склад Мск: 5179 шт.

склад E: 231 шт.

склад Р: 2153 шт.

480.00р.

На складе
Код товара: RBD-80
Артикул: 9352
