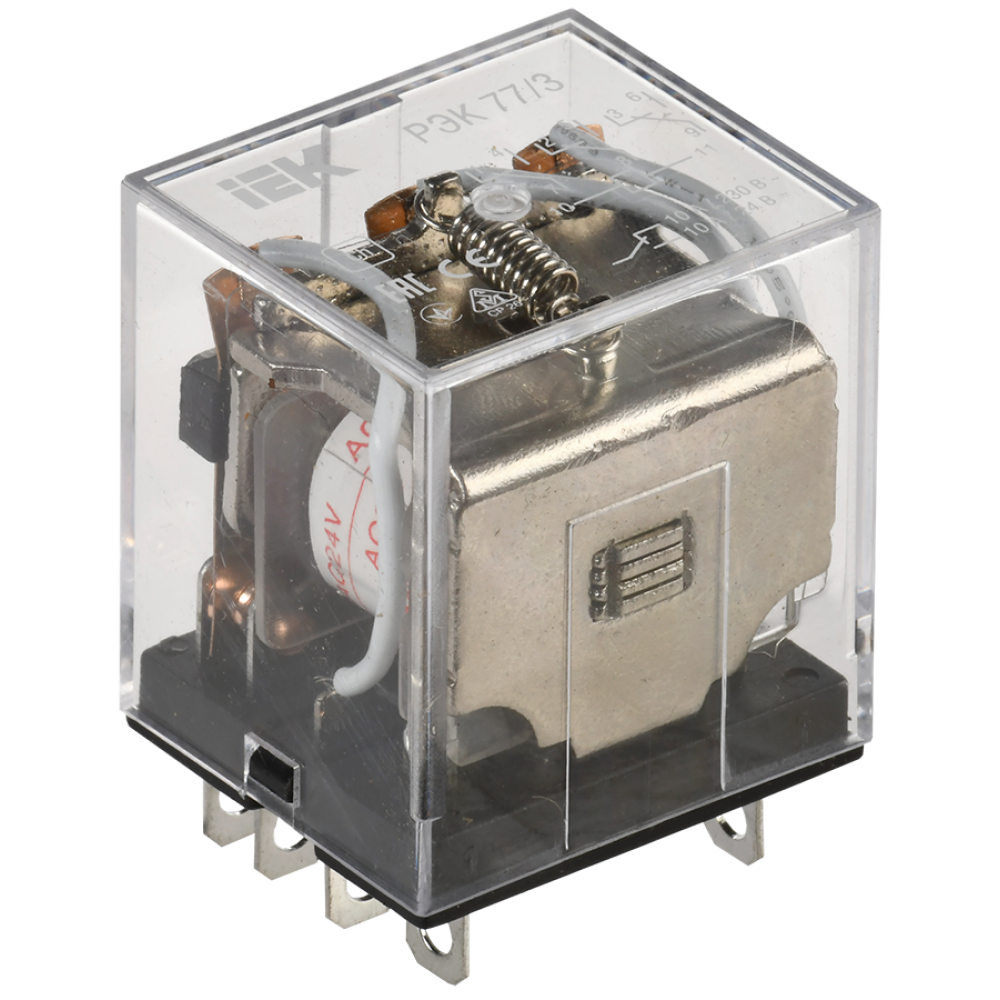

Реле РЭК77/3 10А 24В AC IEK

54967

Описание
Характеристики

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Сопутствующие товары: AIS132-M4-007-5-1510, RRP10D-RRM-3, ETG-A8TS-HSSN-S-043

Преимущества

Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Модели для проектировщиков

Характеристики ИЕК

class Промежуточное реле
В комплекте с розеткой Нет
Высота 42
Гарантийный срок, Лет 3
Глубина 27
Климатическое исполнение У2.1
Кол-во групп переключающих контактов 3
Кол-во норм разомкнутых - НО контактов 3
Кол-во нормально замкнутых - НЗ контактов 3
Количество переключающих контактов 3
Мех износостойкость ≥ 10^7
Мощность катушки управления при AC 12 В 2.0
Мощность катушки управления при AC 230 В 3.5
Мощность катушки управления при AC 24 В 4.6
Мощность катушки управления при DC 12 В 1.6
Мощность катушки управления при DC 24 В 1.9
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение питания цепи управ Us AC 50 Гц 24
Номин раб напряжение AC контактов 230
Номин раб напряжение DC контактов 24
Номин ток 10
Полюсность Определенная полюсность
С перекидными контактами Нет
С сигнальной лампой - индикатором Нет
Со съемными зажимами Нет
Сопротивление изоляции ≥ 100
Срок службы, Лет 10
Степень защиты - IP IP40
Температура эксплуатации -45...40
Тип напряжения управления Переменный (AC)
Тип переключающих контактов Прочее
Тип подключения Плоское разъёмное соединение
Тип присоед разъема PPM77/3
Тип управления или переключения Моностабильное
Ток потребляемый катушкой при AC 12 В 170.0
Ток потребляемый катушкой при AC 230 В 15.0
Ток потребляемый катушкой при AC 24 В 190.0
Ток потребляемый катушкой при DC 12 В 130.0
Ток потребляемый катушкой при DC 24 В 80.0
Ширина 31.0
Электр износостойкость ≥ 10^5

В наличии на складе: 600 шт.

склад Мск: 600 шт.

590.00р.

На складе
Код товара: RRP10-3-10-024A
Артикул: 54967
