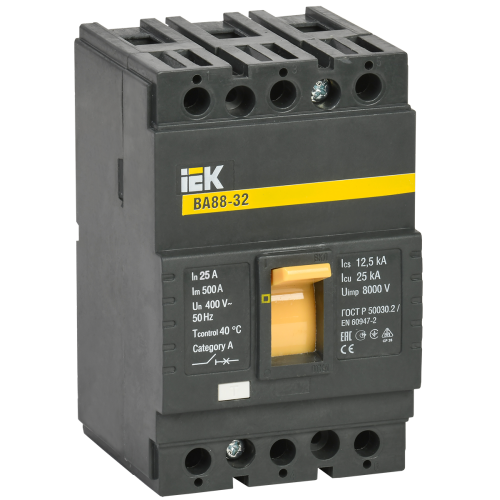

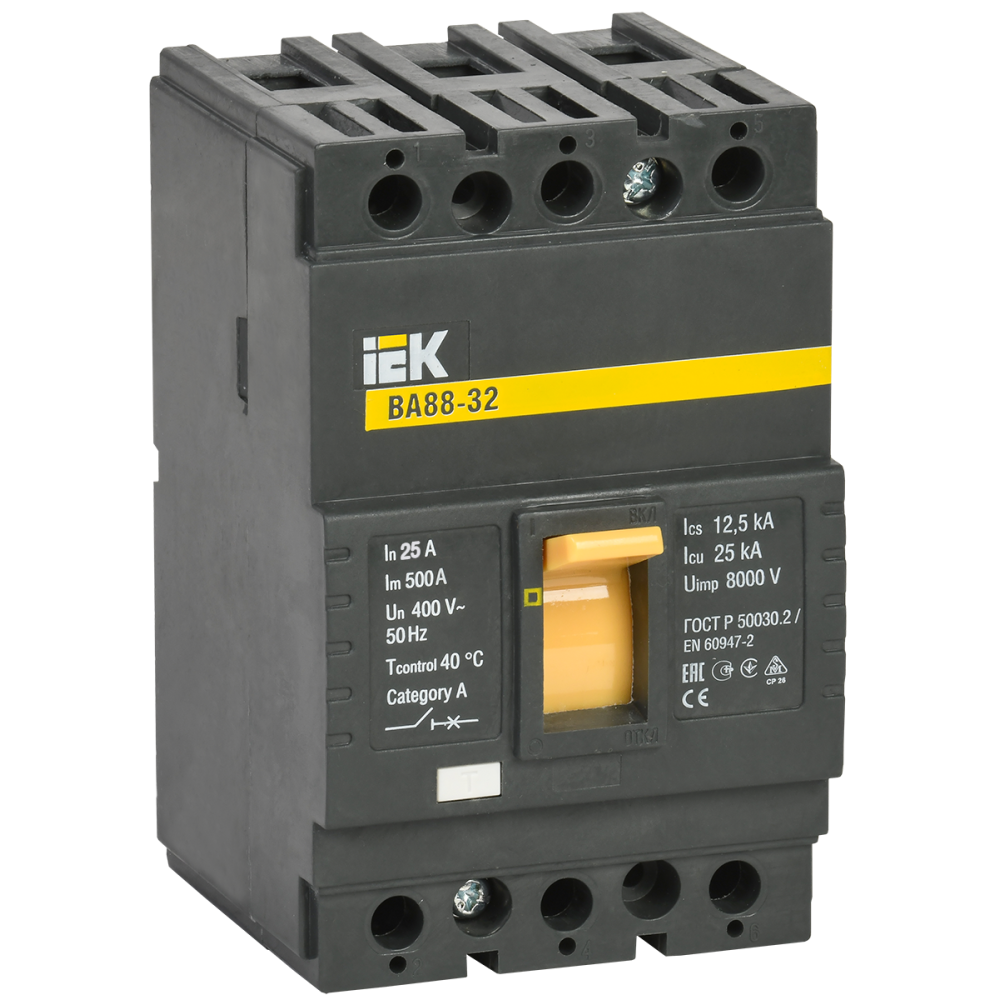

Выключатель автоматический ВА88-32 3Р 25А 25кА IEK

5326

Описание
Характеристики

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А. Соответствуют требованиям ГОСТ Р 50030.2.

Аналоги: SVA00-3-0025-02

Преимущества

Простая самостоятельная установка дополнительных устройств:
- аварийный контакт;
- дополнительный контакт;
- независимый расцепитель;
- расцепитель минимального напряжения;
- привод ручной поворотный;
- электропривод;
- втычная панель;
- выдвижная панель.
Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.

Особенности конструкции

Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.

Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.

Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.

Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.

При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.

Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.

Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.

Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Отзывы

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Силовой авт выкл для защиты оборудования

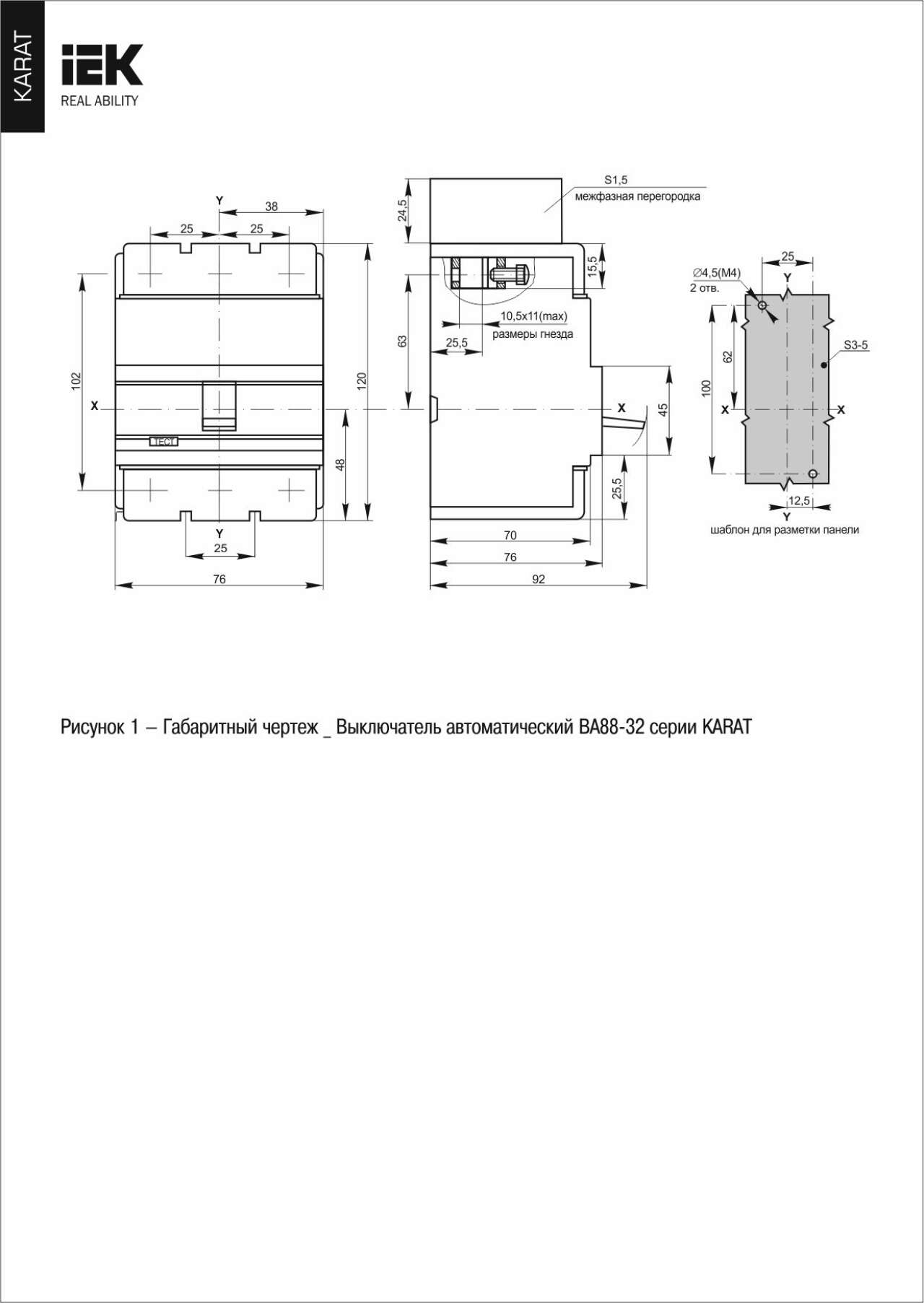

Высота 120.0
Гарантийный срок, Лет 5
Глубина 92.0
Диап регул без заде сраб расцеп короткого замык 500
Диапазон уставки тока расцепления 25
Исполнение Стационарное
Климатическое исполнение УХЛ3
Количество полюсов 3
Конструкция прибора Встраиваемое устройство расширения
Моторный привод - дополнительно Да
Моторный привод встроенный Нет
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 6
Номин напряжение 400
Номин напряжение изоляции Ui 690
Номин откл способность Icu при 400 В 50 Гц 35
Номин продолжительный ток Iu 25
Номин раб наибольшая откл способность Ics 17,5
Номин раб напряжение 400
Номин ток 25
Подходит для монтажа на DIN-рейку Да
Потери энергии 25
С расцеплением под напряжением Да
Срок службы нет данных
Степень защиты - IP IP30
Тип изделия/компонента Выключатель автоматический в литом корпусе
Тип подключения силовой электрич цепи Винтовое соединение
Тип расцепителя Тепловой, электромагнитный
Тип элемента управления Тумблер
Частота сети 50
Ширина 76.0

В наличии на складе: 1769 шт.

склад Мск: 1240 шт.

склад E: 65 шт.

склад O: 116 шт.

склад Р: 348 шт.

5680.00р.

На складе
Код товара: SVA10-3-0025
Артикул: 5326
