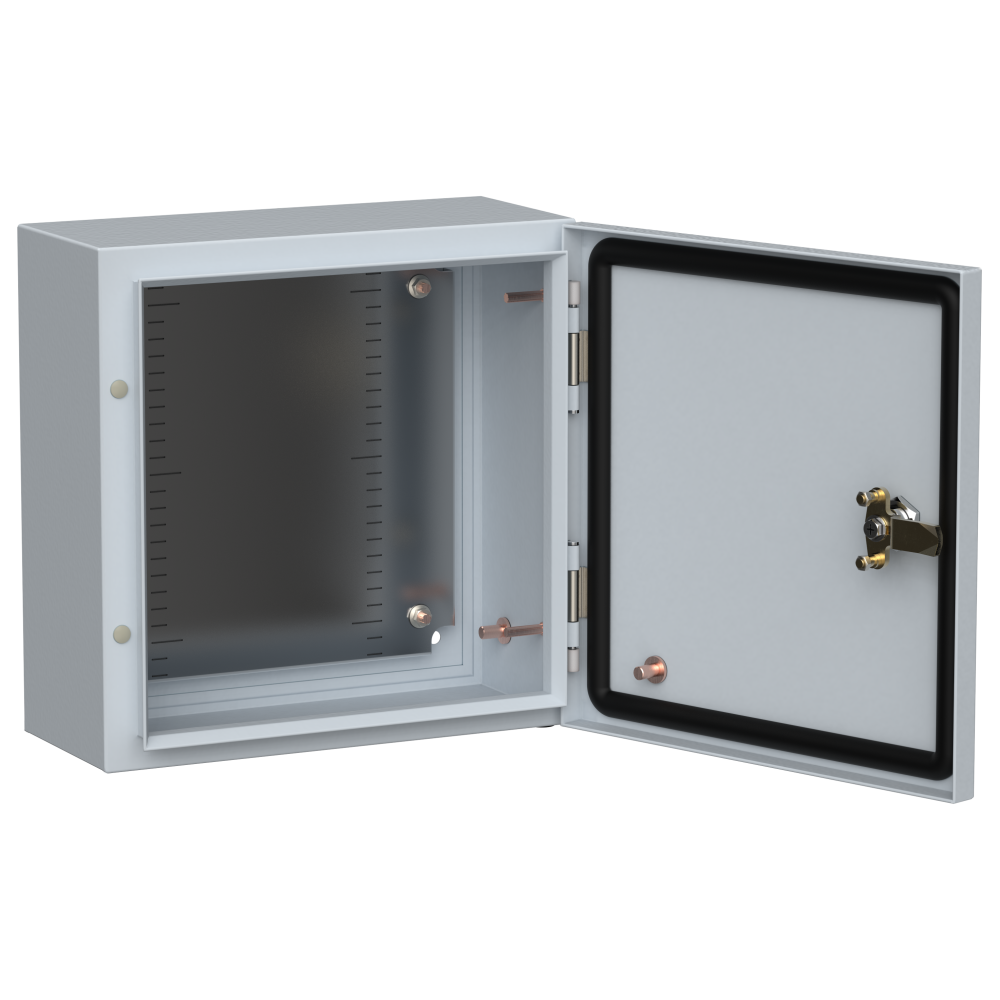

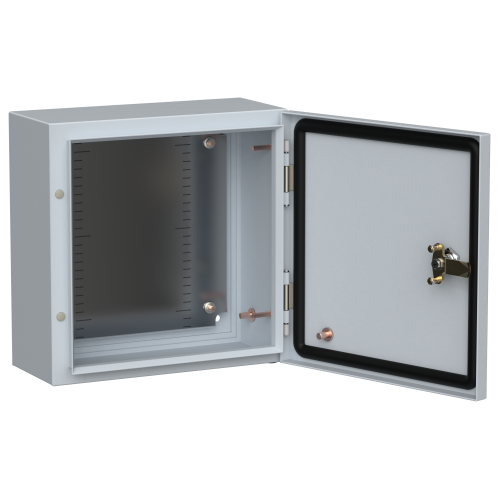

TITAN 5 Корпус металлический ЩМП-30.30.15 УХЛ1 IP66 IEK

7758

Описание
Характеристики

Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.

Сопутствующие товары: TI-00D-PM-030, TI-00D-HD-030-015, TI-00D-PCF-010-030, TI-00D-AKP-030, TI-00D-PMR-030, TI-00D-PLG-030, TI-00D-RS-015, TI-00D-PCS-010-015, TI-00D-MC-035-65, TI-00D-ST-030, TI-00D-DV-030-030, TI-00D-MC-025-65, TI-00D-MC-006-65, TI-00D-PLGC-030

Преимущества

Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
Грунтование перед окрашиванием – максимальная защита от коррозии.
Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
Комплект для навески и провод заземления входят в базовую комплектацию корпуса.

Особенности конструкции

Новый тип петель с креплением к оболочке в одной точке - быстрая перенавеска и обеспечение степени защиты IP66.

Разметка монтажной панели сокращает время установки оборудования.

Комплект поставки

Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 4 шт.
Гайка фланцевая М8 - 2 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Кольцо 006-012-25 - 4 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Отзывы

Информационные материалы

Презентация

Дополнительные изображения

Модели для проектировщиков

ЩМП TITAN Новая линия

TITAN Испытания на IPх6

TITAN Статическая нагрузка на корпус ЩМП TITAN 5

IEK TITAN

Распаковка корпуса ЩМП TITAN 5

Автоматическая линия окраски

Характеристики ИЕК

class Корпус шкафа пустой
Ввод кабеля Снизу
Вес 5,1
Вид установки Навесной
Возможно расширение Нет
Высота 300
Гарантийный срок, Лет 5
Глубина 150
Защитное покрытие поверхности Порошковая окраска
Климатическое исполнение УХЛ1
Количество модулей -
Макс статическая нагрузка на дверь / оболочку 200 / 600
Материал корпуса Сталь
Монтажная глубина - ниши -
Наличие замка в двери Да
Номер цвета RAL 7035
Номин ток - In 630
Номинальный ток 630
Подходит для использ вне помещений-уличный Да
Подходит для применения вне помещений Да
Прозрачная дверца или крышка Нет
С замком Да
С монтажной платой Да
Срок службы, Лет не менее 15
Степень защиты - IP IP66
Температура эксплуатации -60...40
Тип дверцы - люка Одинарный/единичный
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Толщина двери или крышки шкафа 1
Толщина металла 1
Толщина стенки шкафа 1.0
Фактура поверхности Шагрень
Форма крышки Закрытого типа (закрывающаяся)
Цвет Серый
Ширина 300

В наличии на складе: 279 шт.

склад Мск: 269 шт.

склад E: 10 шт.

7230.00р.

На складе
Код товара: TI5-10-N-030-030-015-66
Артикул: 7758
