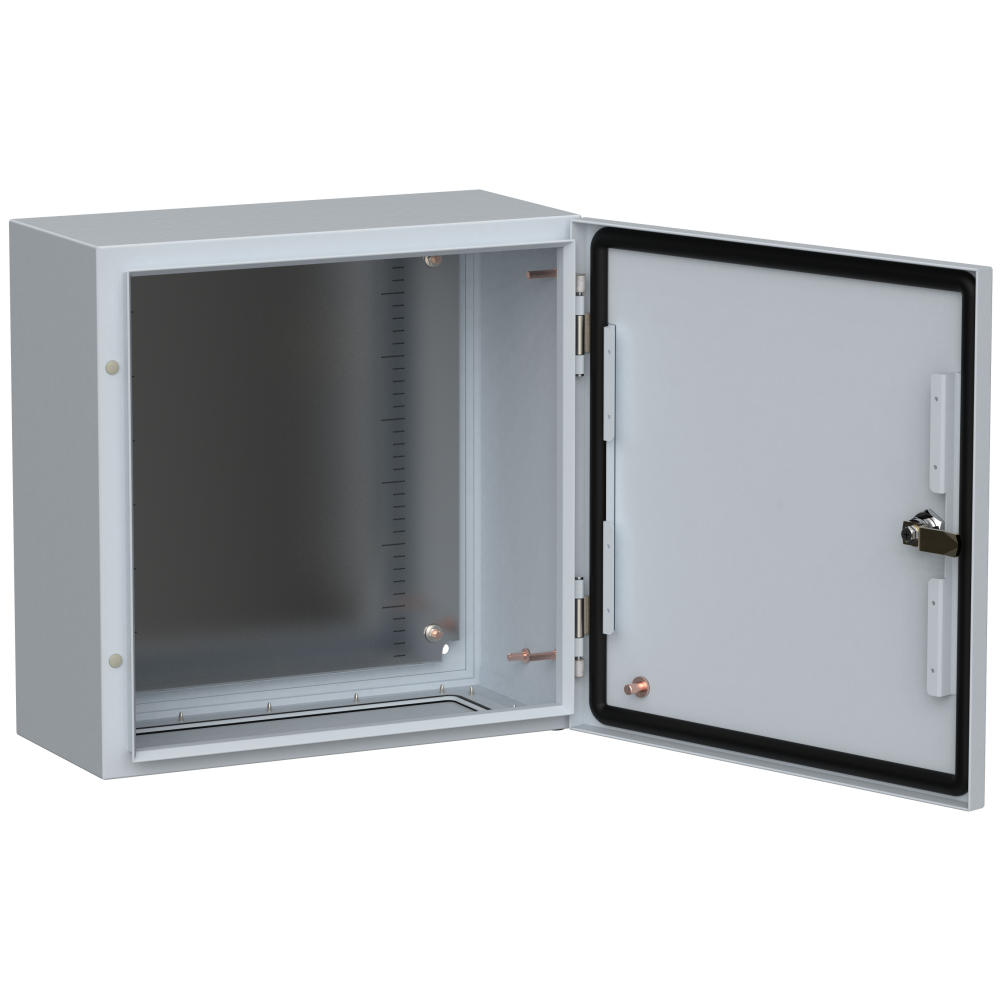

ОформитьTITAN 5 Корпус металлический ЩМП-40.40.20 УХЛ1 IP66 IEK
Сопутствующие товары: TI-00D-PMR-040, TI-00D-ST-040, TI-00D-PLG-040, TI-00D-FLG-345-120, TI-00D-MC-035-65, TI-00D-PM-040, TI-00D-DV-040-040, TI-00D-HD-040-020, TI-00D-RMP-020, TI-00D-RS-020, TI-00D-PCF-010-040, TI-00D-PCS-010-020, TI-00D-AKP-040, TI-00D-FL-345-120, TI-00D-MC-025-65, TI-00D-MC-006-65, TI-00D-PLGC-040
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
Вертикальные Z-профили на внутренней стороне двери - для фиксации кабельного жгута при установке оборудования, увеличивают жесткость двери.
Новый тип петель с креплением к оболочке в одной точке - быстрая перенавеска и обеспечение степени защиты IP66.
Защита технологических отверстий пластиковыми заглушками для защиты от влаги и пыли.
Медные шпильки заземления с увеличенной площадкой для лучшего контакта исключают возможность их отрыва и повышают уровень электробезопасности корпуса.
Грунтование перед окрашиванием - максимальная защита от коррозии.
Фиксация двери для предупреждения давления на уплотнитель при транспортировке и хранении.
Монтажная панель с 4 подгибами по периметру - увеличенная жесткость панели.
Двойная заковка по периметру оболочки и двери увеличивает жесткость конструкции, сохраняет геометрию корпуса.
Съемный кабельный фланец облегчает установку сальников и гермовводов любого типа.
Разметка монтажной панели сокращает время установки оборудования.
Комплект поставки
- Корпус металлический - 1 шт.
- Болт фланцевый М6х14 - 4 шт.
- Гайка фланцевая М6 - 6 шт.
- Зацеп - 4 шт.
- Втулка - 4 шт.
- Провод заземления - 1 шт.
- Ключ - 1 шт.
- Знак "Заземление" - 2 шт.
- Знак "Осторожно! Электрическое напряжение" - 1 шт.
- Паспорт - 1 экз.
- Инструкция по монтажу - 1 экз.
Документация и сертификаты
Сертификаты
- Сертификат соответствия на сейсмостойкость
- Сертификат соответствия на сейсмостойкость
- Сертификат добровольный
- Декларация 025
- Отказное письмо 043
- Сертификат добровольный
- Отказное письмо 123-ФЗ
- Морской регистр
Паспорта и РЭ
Отзывы
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
ЩМП TITAN Новая линия
TITAN Статическая нагрузка на корпус ЩМП TITAN 5
IEK TITAN
TITAN Испытания на IPх6
Автоматическая линия окраски
Распаковка корпуса ЩМП TITAN 5
Характеристики ИЕК
- class Корпус шкафа пустой
- Ввод кабеля Снизу
- Вес 9,65
- Вид установки Навесной
- Возможно расширение Нет
- Высота 400
- Гарантийный срок, Лет 5
- Глубина 200
- Защитное покрытие поверхности Порошковая окраска
- Климатическое исполнение УХЛ1
- Количество модулей -
- Макс статическая нагрузка на дверь / оболочку 200 /600
- Материал корпуса Сталь
- Монтажная глубина - ниши -
- Наличие замка в двери Да
- Номер цвета RAL 7035
- Номин ток - In 630
- Номинальный ток 630
- Подходит для использ вне помещений-уличный Да
- Подходит для применения вне помещений Да
- Прозрачная дверца или крышка Нет
- С замком Да
- С монтажной платой Да
- Срок службы, Лет не менее 15
- Степень защиты - IP IP66
- Температура эксплуатации -60...40
- Тип дверцы - люка Одинарный/единичный
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Поверхностного монтажа
- Толщина двери или крышки шкафа 1,0
- Толщина металла 1
- Толщина стенки шкафа 1.0
- Фактура поверхности Шагрень
- Форма крышки Закрытого типа (закрывающаяся)
- Цвет Серый
- Ширина 400
- На складе
- Код товара: TI5-10-N-040-040-020-66
- Артикул: 7765
