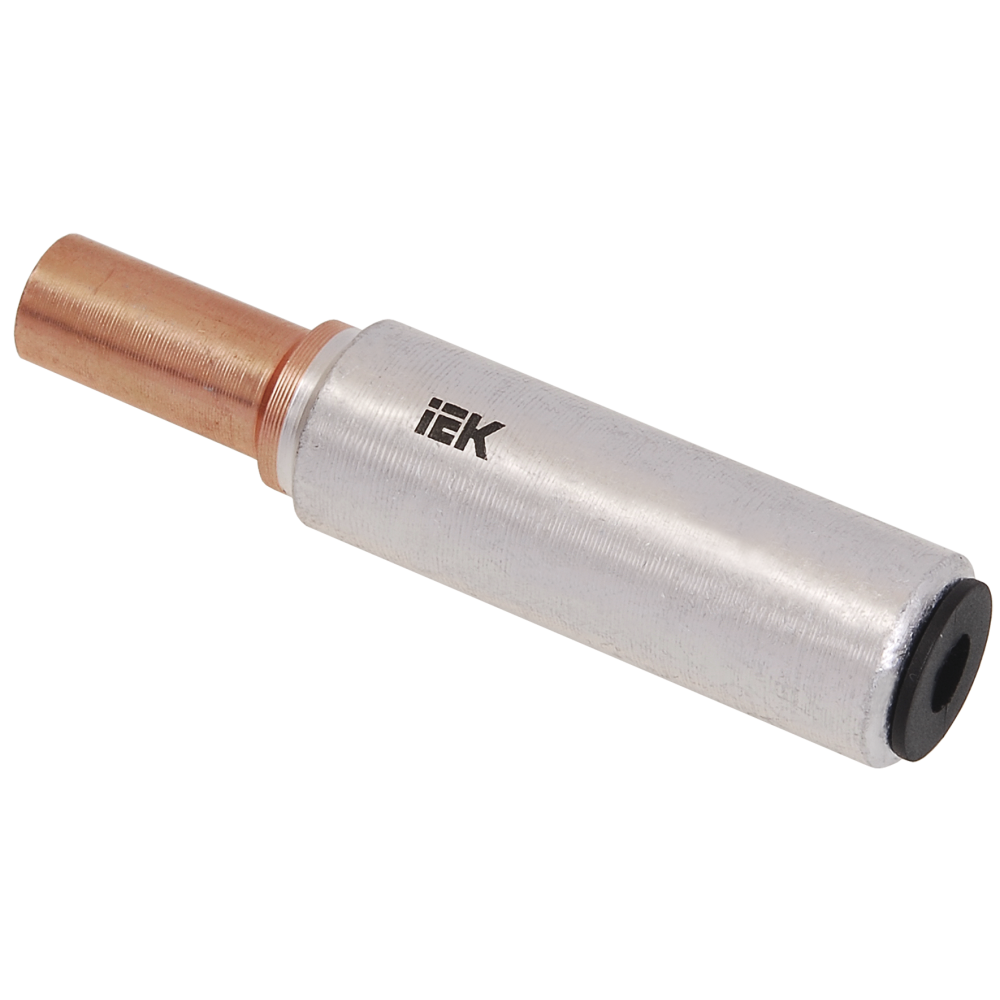

Гильза ГМА-70/95 медно-алюминиевая соединительная IEK

70696

Описание
Характеристики

Гильзы медно-алюминиевые ГМА предназначены для соединения медного проводника с алюминиевым различных сечений. Гильзы ГМА со стороны алюминия снабжены колпачком, который защищает внутреннюю часть гильзы от образования оксидной пленки, негативно влияющей на проводимость места соединения гильзы и кабеля.

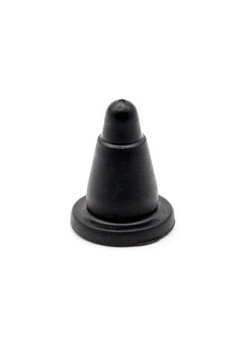

Сопутствующие товары: TKL10-004

Преимущества

Сечение соединяемых проводников из меди или алюминия определяется маркировкой гильзы. Первая цифра в маркировке указывает сечение медного проводника, следующая после знака дроби - сечение алюминиевого проводника. Например, гильза ГМА-16/25 позволяет соединить проводники из меди сечением 16 мм2 и алюминия сечением 25 мм2.
Гильзы ГМА со стороны алюминия снабжены колпачком, который защищает внутреннюю часть гильзы от образования оксидной пленки, негативно влияющей на проводимость места соединения гильзы и кабеля.
Все гильзы серии ГМА проходят обязательную проверку на излом в месте соединения меди и алюминия - это определяет высокую надежность и качество выпускаемой продукции.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Дополнительные изображения

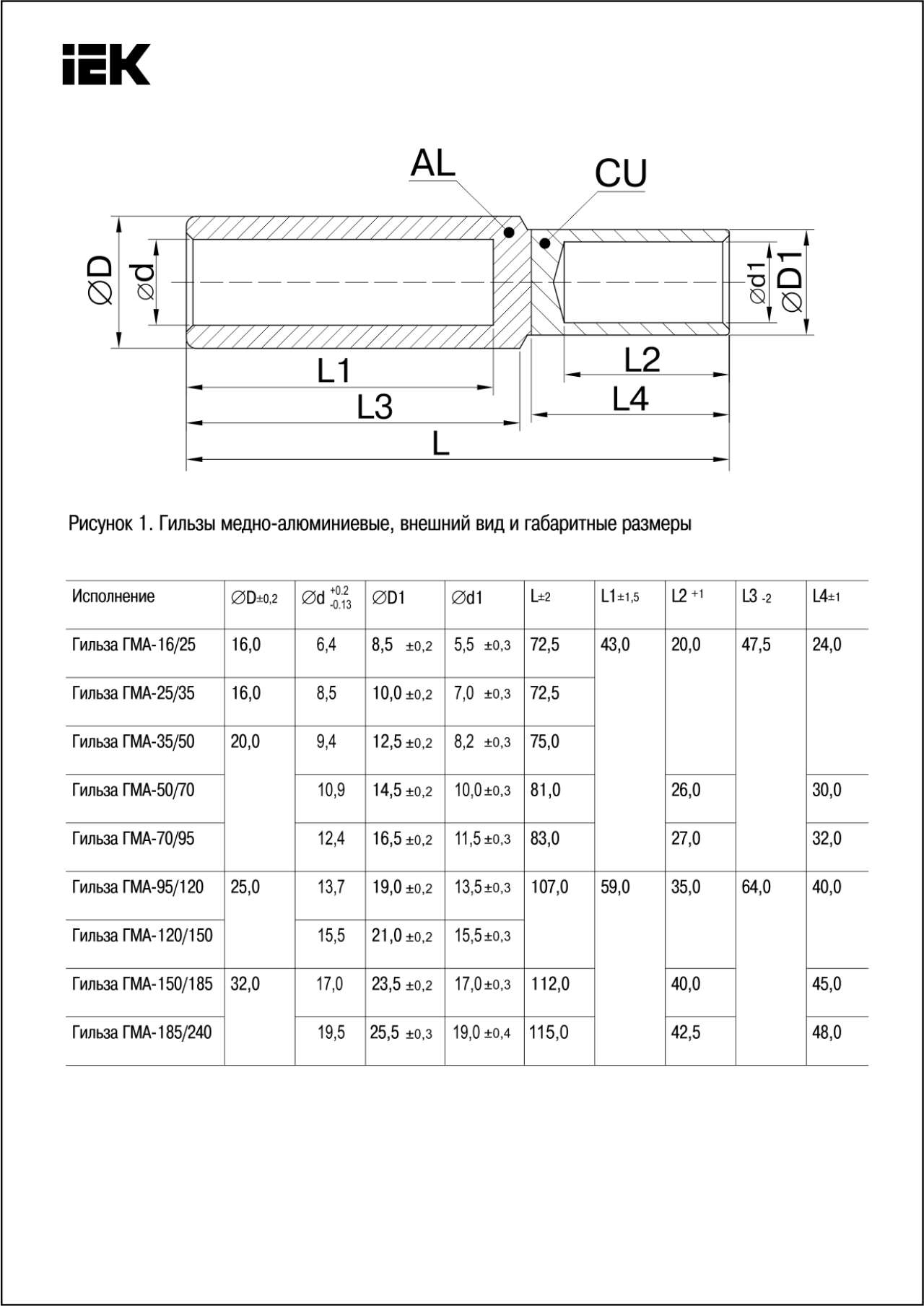

Характеристики ИЕК

class Гильза соединительная обжимная для алюминиевых проводников
Внутр диаметр 1 12.4
Внутр диаметр 2 11.5
Глибина отв под кабель слевой стороны 43.0
Глибина отв под кабель справой стороны 27.0
Диапазон напряжения До 1 кВ
Диапазон рабочих температур -60...+50
Длина 83.0
Для полностью защищенных соединений Нет
Материал Алюминий / Медь
Мин осевая разрушающая нагрузка 3.80
Назначение или область применения Прочее
Наруж диаметр 20.0
Номин поперечное сечение - медь 70
Подходит для кабелей из алюм-магнием Нет
Поперечное сечение - алюминий 95
Уменьшенное номин поперечное сечение-алюминий -
Форма поперечного сечения Многопроволочная круглая/секторная жила

В наличии на складе: 168 шт.

склад Мск: 168 шт.

590.00р.

На складе
Код товара: UGTL10-070-12
Артикул: 70696
