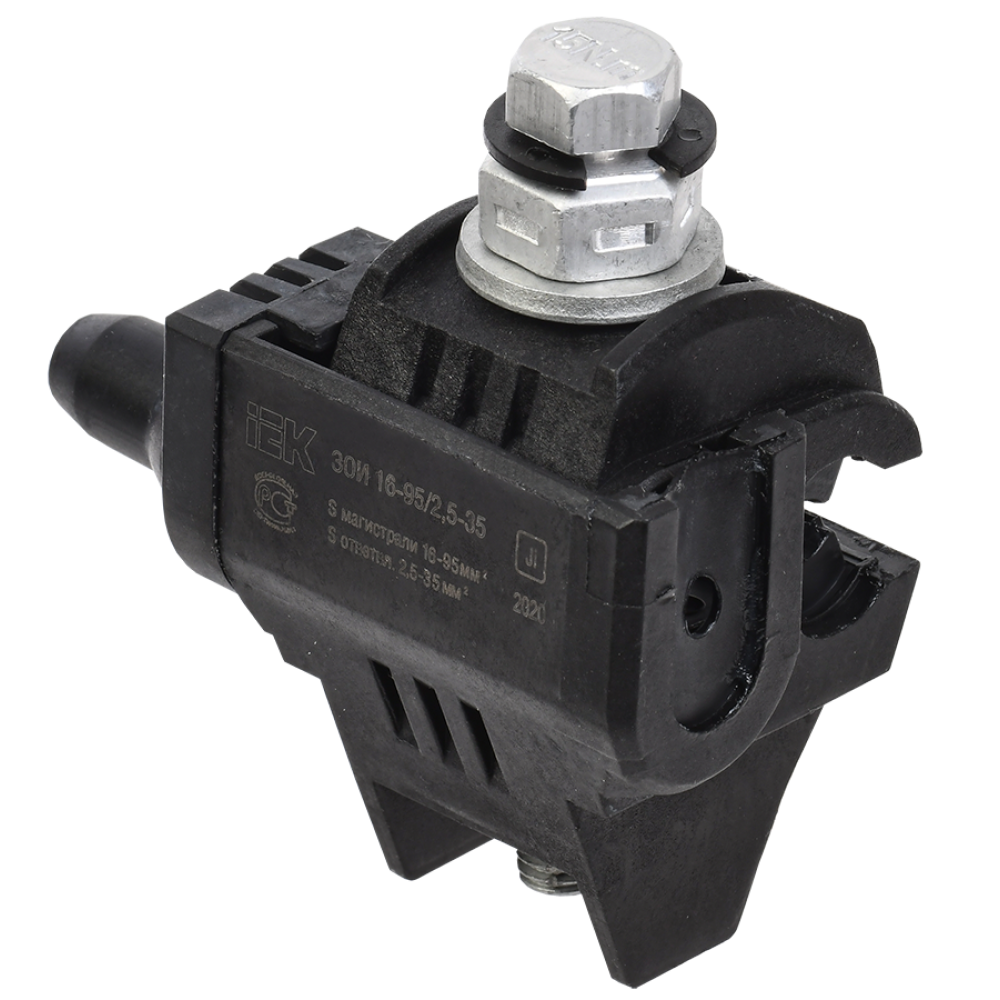

ОформитьЗажим ответвительный изолированный ЗОИ 16-95/2,5-35 (P 645, P2X-95, SLIW15.1) IEK
70078
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Преимущества
- При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
- При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
- Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
3D модели
Характеристики ИЕК
- class Ответвительный зажим или сжим
- Вес 0,139

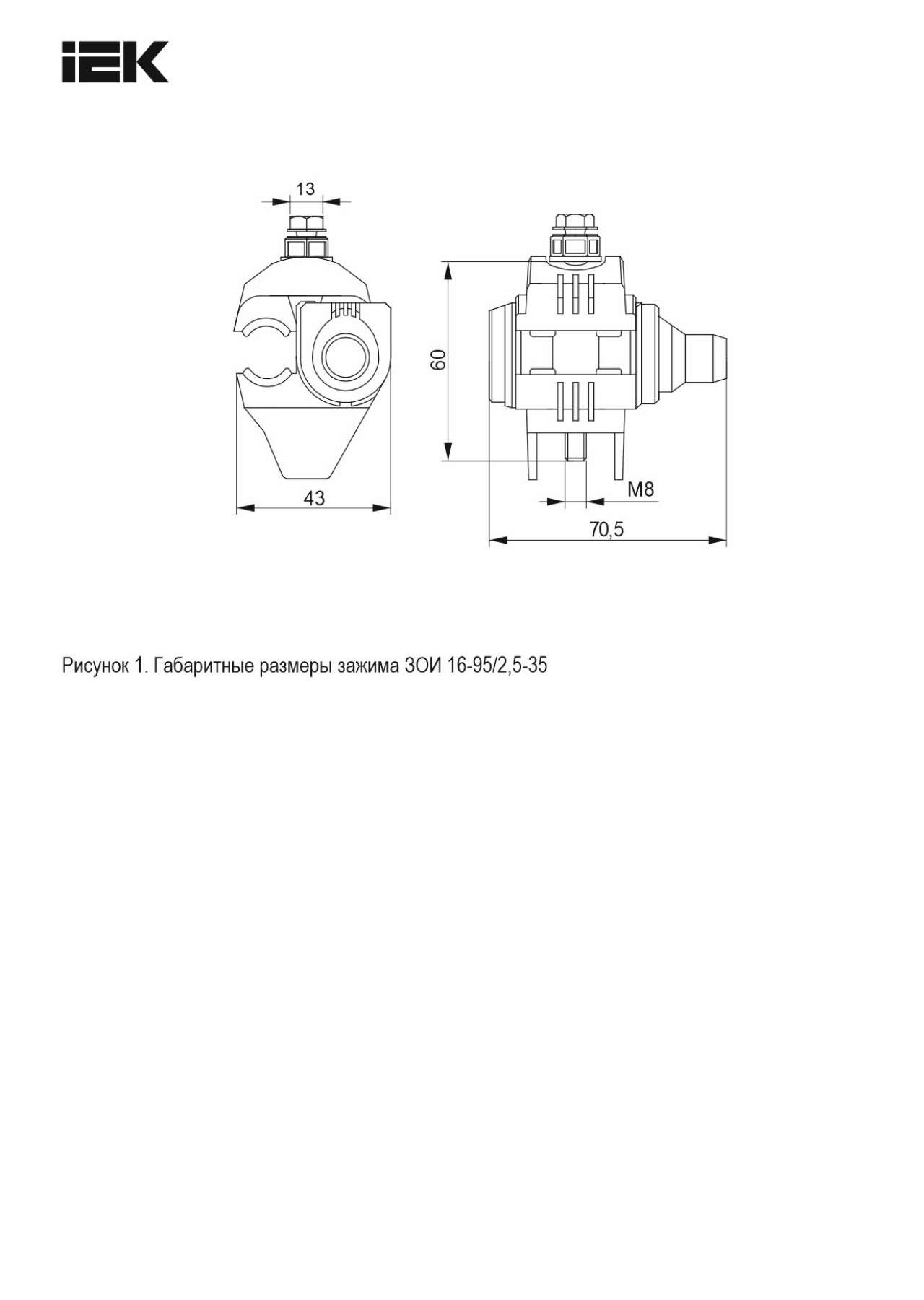

- Высота 78.0
- Гарантийный срок, Лет 10
- Длина 71
- Момент срыва головки болта при монтаже 15
- Номин напряжение 1000
- Номин напряжение изоляции Ui 6000
- Номин поперечное сечение ответвления 2,5...35
- Номин поперечное сечение переходной секции 16...95
- Номин ток зажима 95
- Номинальное поперечное сечение ответвления, SM / RM 2,5...35
- Номинальное сечение главного провода, SE 16...95
- Со срывной головкой болта Да
- Срок службы, Лет 40
- Температура эксплуатации -60...55
- Тип изделия/компонента Сжим ответвительный
- Тип соединения Винтовое соединение
- Ширина 42
В наличии на складе: 184615 шт.
склад Мск: 149185 шт.
склад E: 2621 шт.
склад O: 946 шт.
склад Р: 31863 шт.
280.00р.
- На складе
- Код товара: UZA-11-D02-D35
- Артикул: 70078
Отзывы (0)
Рекомендуемые товары
На складе Наконечник алюминиевый механический со срывными болтами АМН 70-240 35кВ IEK
В наличии на складе: 200 шт.
склад Мск: 200 шт.
Цена
680.00р.

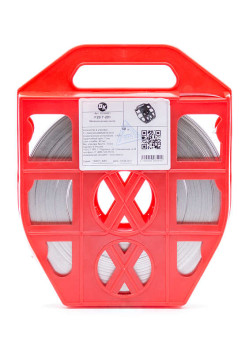

На складе Лента бандажная F20.7-201 (уп.50м) ВК 22100021
