ОформитьНаконечники герметичные изолированные НИМ 120 (CPTAU 120 D25) IEK
70128
Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют:
- 1200 Н для сечений 16 мм2 и 25 мм2.
- 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.
Сопутствующие товары: UZA-41-0021
Преимущества
- Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов.
- Каждому сечению соответствует определенный цвет герметизирующего кольца.
- Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения

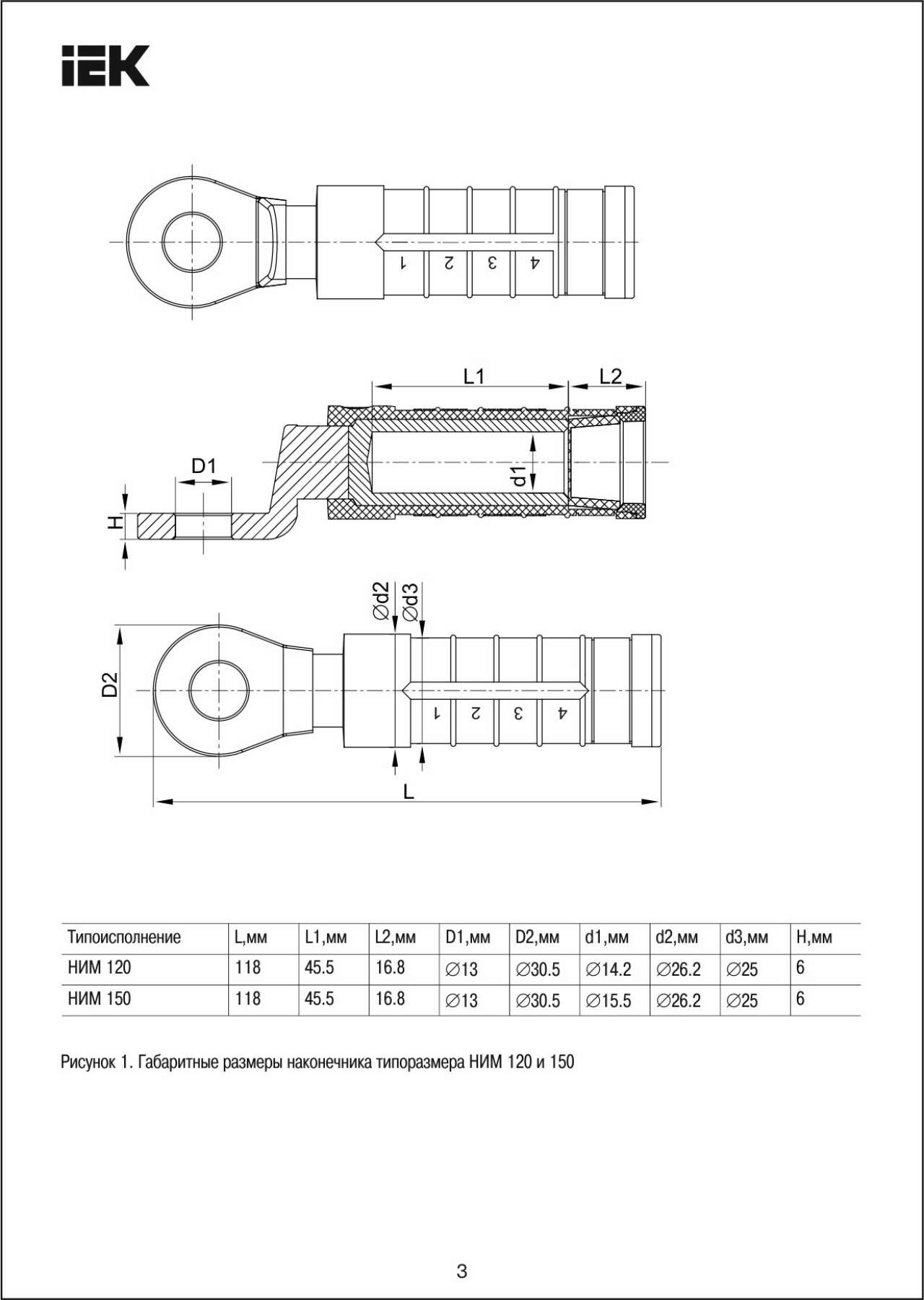

Характеристики ИЕК
- class Наконечник кабельный обжимной для алюминиевых проводников
- Вес 0,125
- Гарантийный срок, Лет 10
- Диаметр монтажного отверстия 13.0
- Диаметр отверстия под проводник 14.2
- Материал Алюминий / Медь
- Метрический размер болта - М -
- Номин напряжение ≤ 1000
- Общ длина 118.0
- Подходит для кабел с алюм-стальной жилой Нет
- Поперечное сечение - алюминий 120.0
- Продольная герметизация Да
- С защитной изоляцией Да
- Срок службы, Лет 40
- Стандартное номин поперечное сечение 120
- Температура эксплуатации -50...+60
- Тип матрицы для оперсовки гильз Е215
- Форма поперечного сечения Многопроволочная круглая/секторная жила
- Цвет герметизир кольца Розовый
В наличии на складе: 1060 шт.
склад Мск: 1060 шт.
940.00р.
- На складе
- Код товара: UZA-25-D120
- Артикул: 70128
