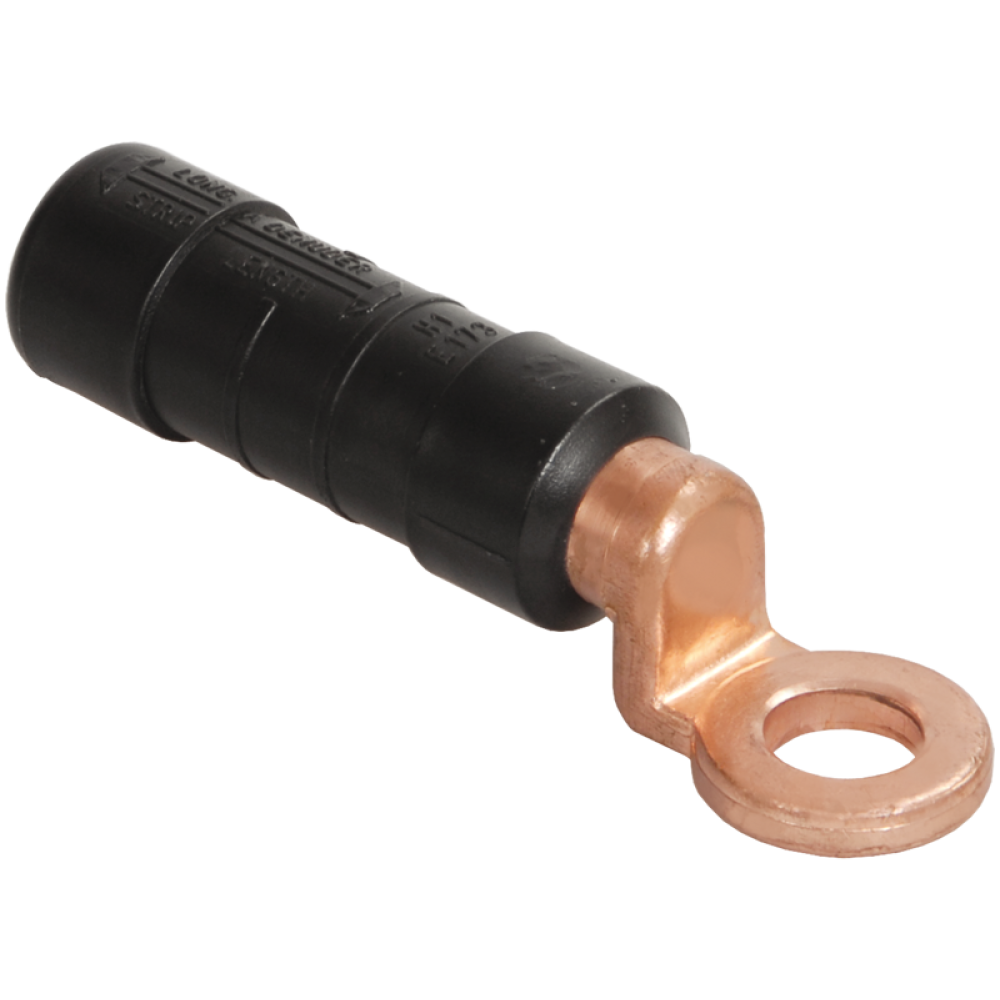

Наконечники герметичные изолированные НИМ 50 (CPTAU 50) IEK

70141

Описание
Характеристики

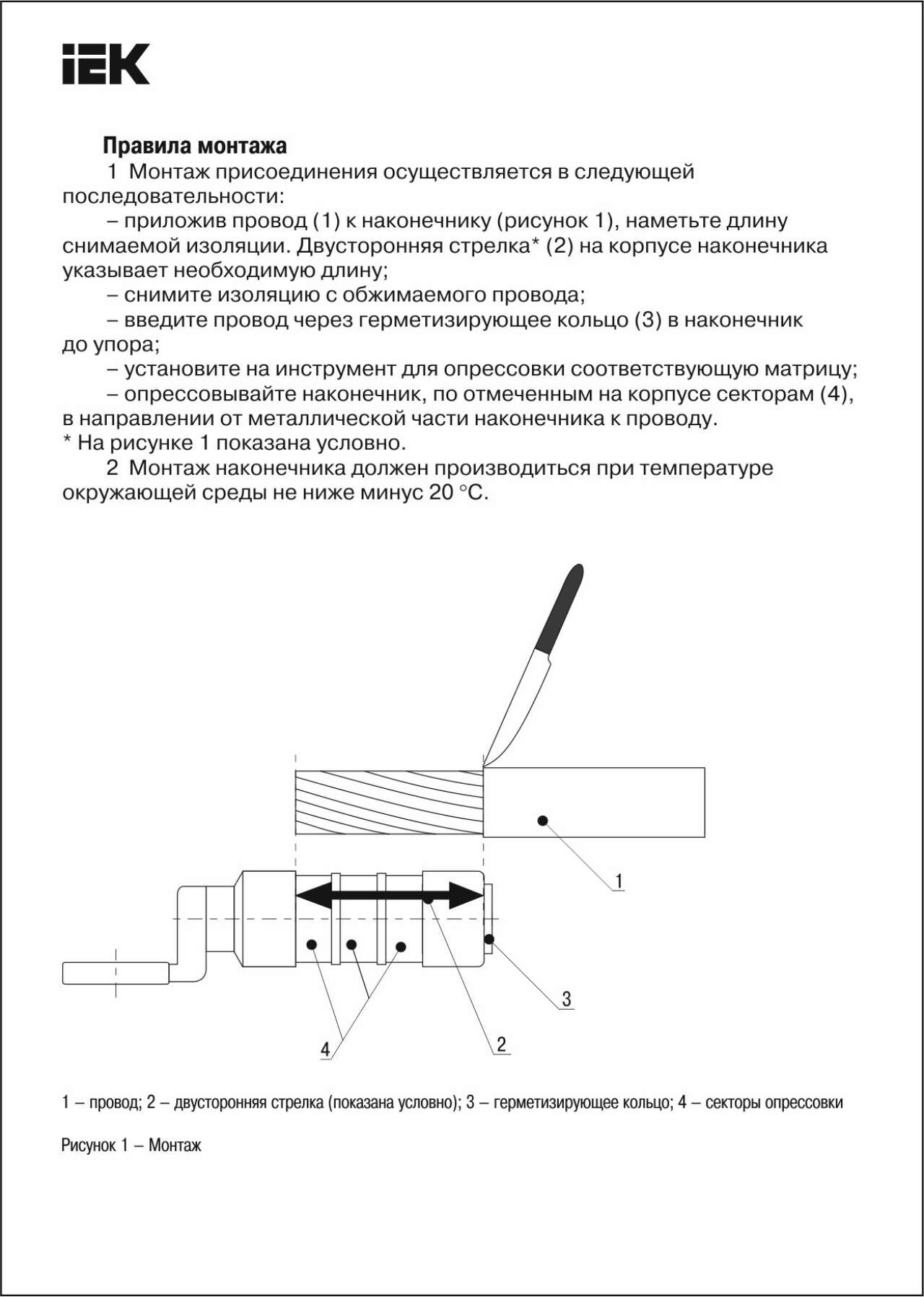

Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют: - 1200 Н для сечений 16 мм2 и 25 мм2. - 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.

Сопутствующие товары: UZA-41-0021

Преимущества

Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов.
Каждому сечению соответствует определенный цвет герметизирующего кольца.
Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Информационные материалы

Презентация

Дополнительные изображения

Характеристики ИЕК

class Наконечник кабельный обжимной для алюминиевых проводников
Вес 0,07
Гарантийный срок, Лет 10

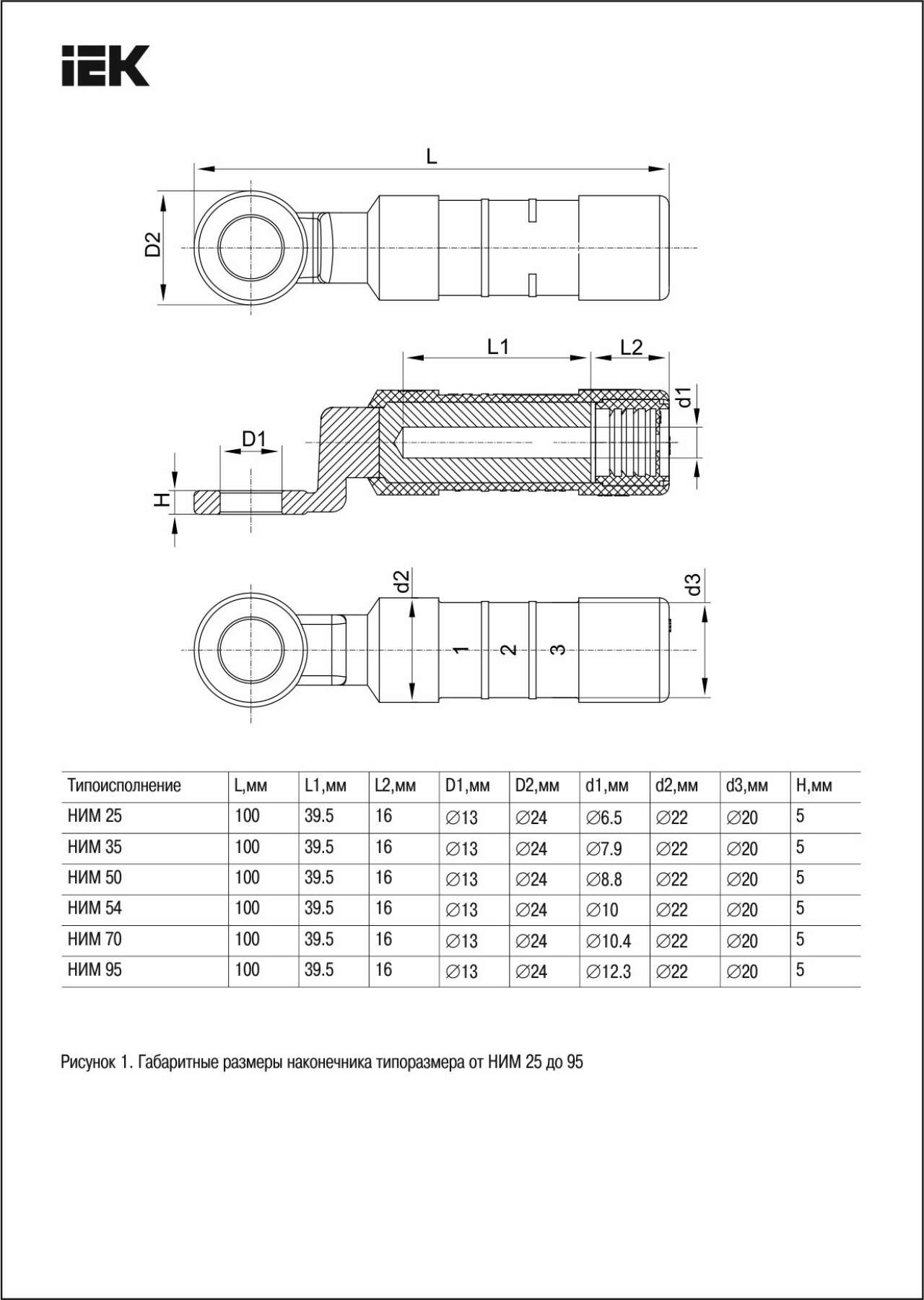

Диаметр монтажного отверстия 12.8
Диаметр отверстия под проводник 9.0
Материал Алюминий / Медь
Метрический размер болта - М -
Номин напряжение ≤ 1000
Общ длина 100.0
Подходит для кабел с алюм-стальной жилой Нет
Поперечное сечение - алюминий 50.0
Продольная герметизация Да
С защитной изоляцией Да
Срок службы, Лет 40
Стандартное номин поперечное сечение 50
Температура эксплуатации -50...+60
Тип матрицы для оперсовки гильз Е173
Форма поперечного сечения Многопроволочная круглая/секторная жила
Цвет герметизир кольца Желтый

В наличии на складе: 863 шт.

склад Мск: 770 шт.

склад Р: 93 шт.

480.00р.

На складе
Код товара: UZA-25-D50
Артикул: 70141
