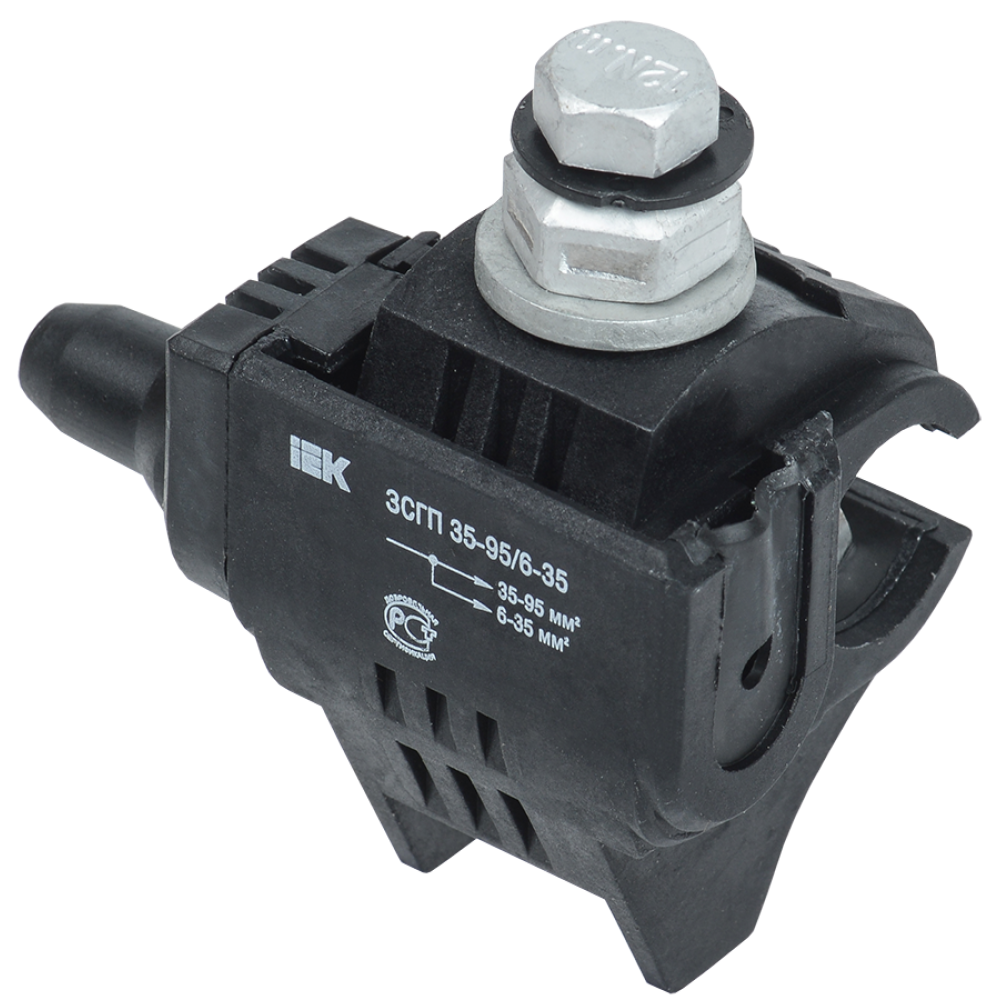

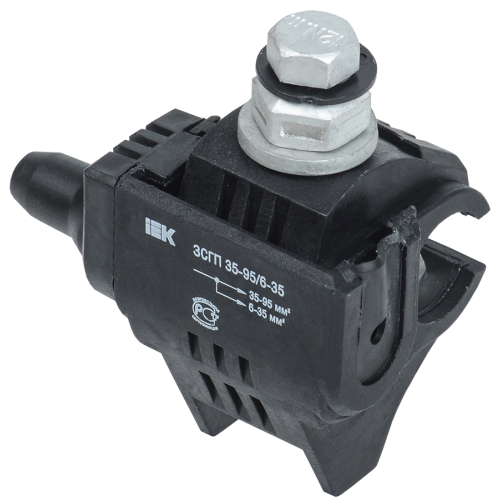

Зажим ЗСГП 35-95/6-35 (RDP 25/CN) IEK

70197

Описание
Характеристики

Зажимы серии ЗСГП предназначены для подключения провода СИП к магистральной неизолированной линии. Применимы для алюминиевых и медных проводников напряжением до 1 кВ. При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию ответвительного проводника, одновременно с этим зажимая поверхность неизолированного магистрального проводника. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв верхней головки болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном. В случае появления необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа. Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.

Аналоги: UZSG-16-S10-120-S25-95
Сопутствующие товары: UZA-21-016-150

Преимущества

Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном.
В случае необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа.
Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Информационные материалы

Презентация

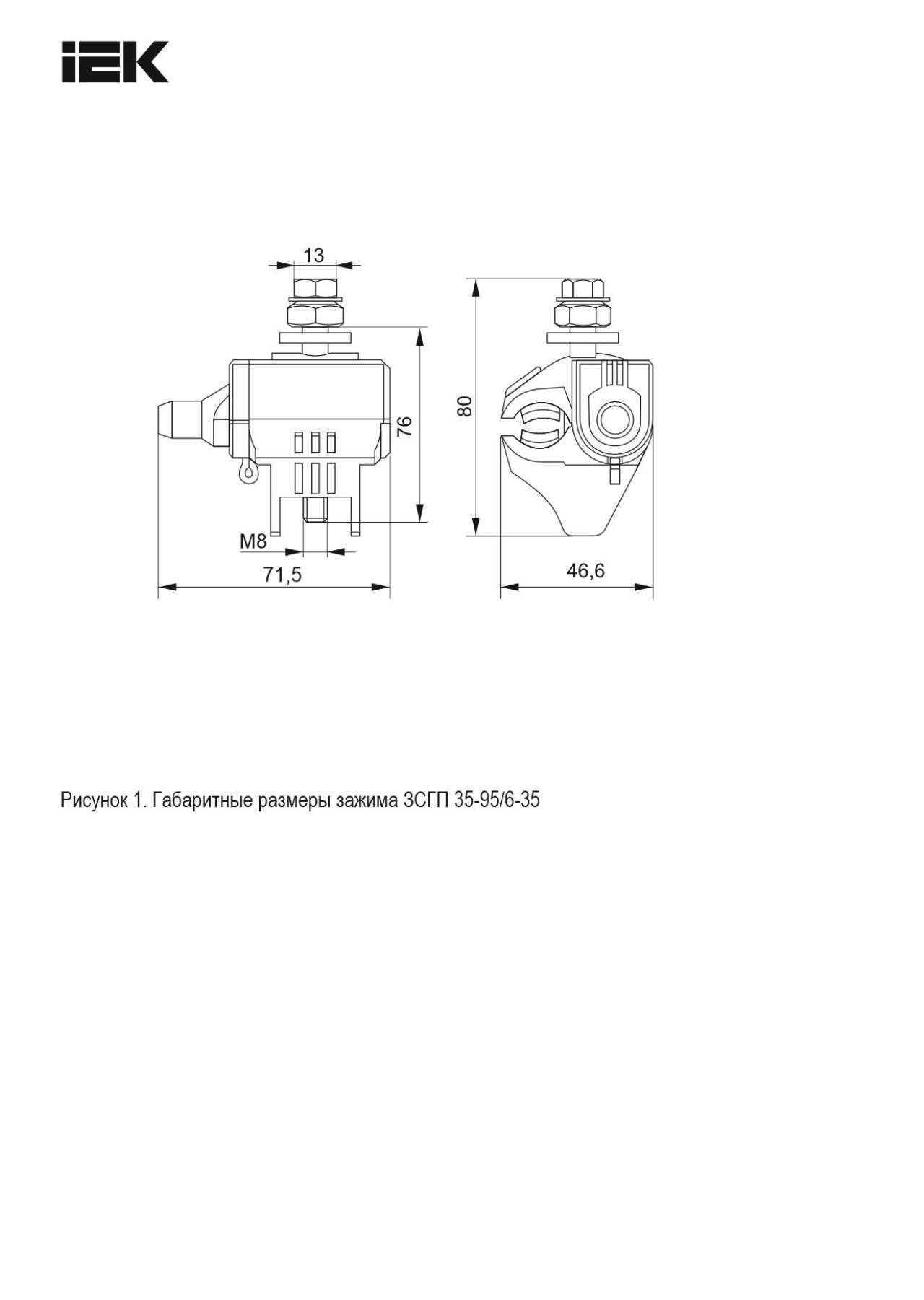

Дополнительные изображения

Характеристики ИЕК

class Ответвительный зажим или сжим
Вес 0,143
Высота 80.0
Гарантийный срок, Лет 10
Длина 46,6
Момент срыва головки болта при монтаже 15
Номин напряжение 1000
Номин напряжение изоляции Ui 6000
Номин поперечное сечение ответвления 6...35
Номин поперечное сечение переходной секции 35...95
Номин ток зажима 95
Номинальное поперечное сечение ответвления, SM / RM 6...35
Номинальное сечение главного провода, SE 35...95
Со срывной головкой болта Да
Срок службы, Лет 40
Температура эксплуатации -60...55
Тип изделия/компонента Зажим плашечный
Тип соединения Винтовое соединение
Ширина 71,5

В наличии на складе: 5374 шт.

склад Мск: 2112 шт.

склад O: 121 шт.

склад Р: 3141 шт.

340.00р.

На складе
Код товара: UZSG-16-S10-95-S6-35
Артикул: 70197
