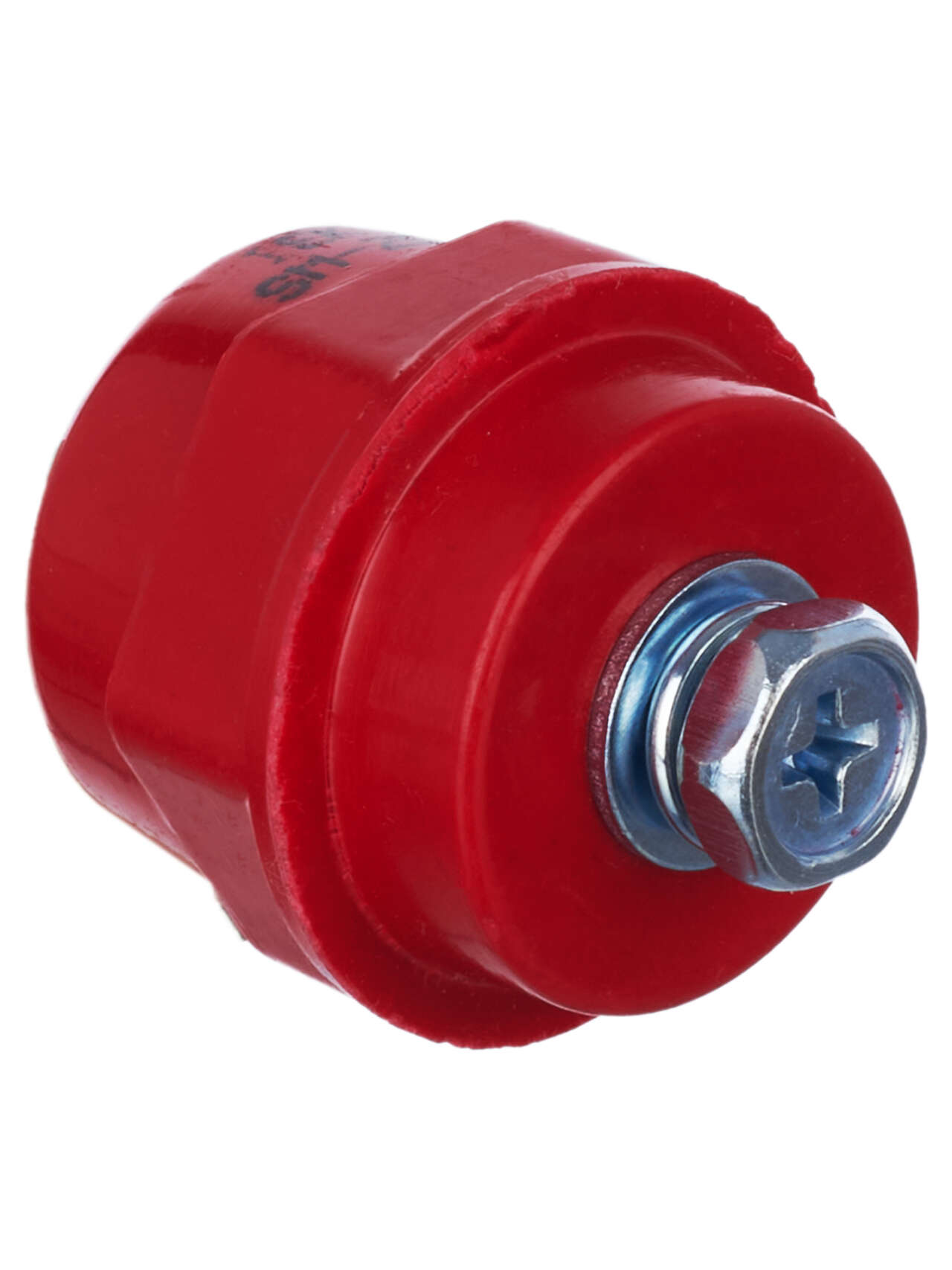

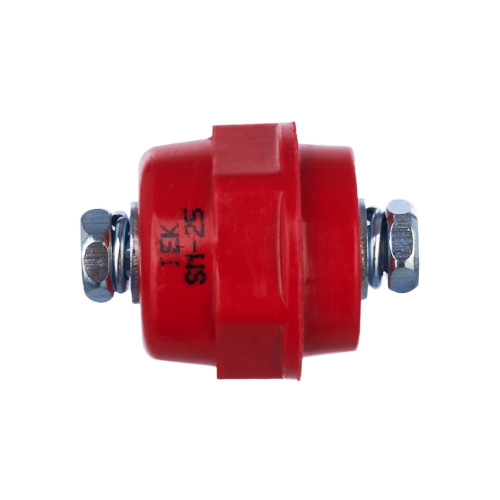

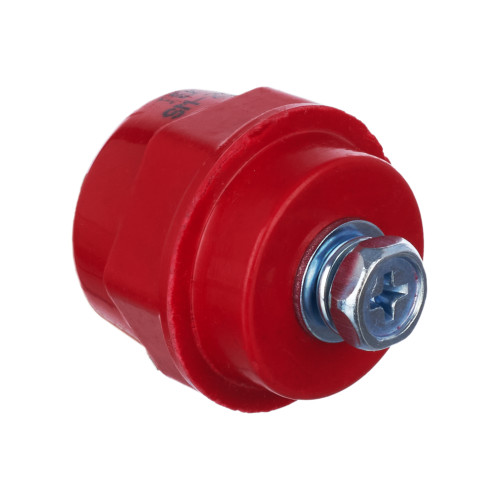

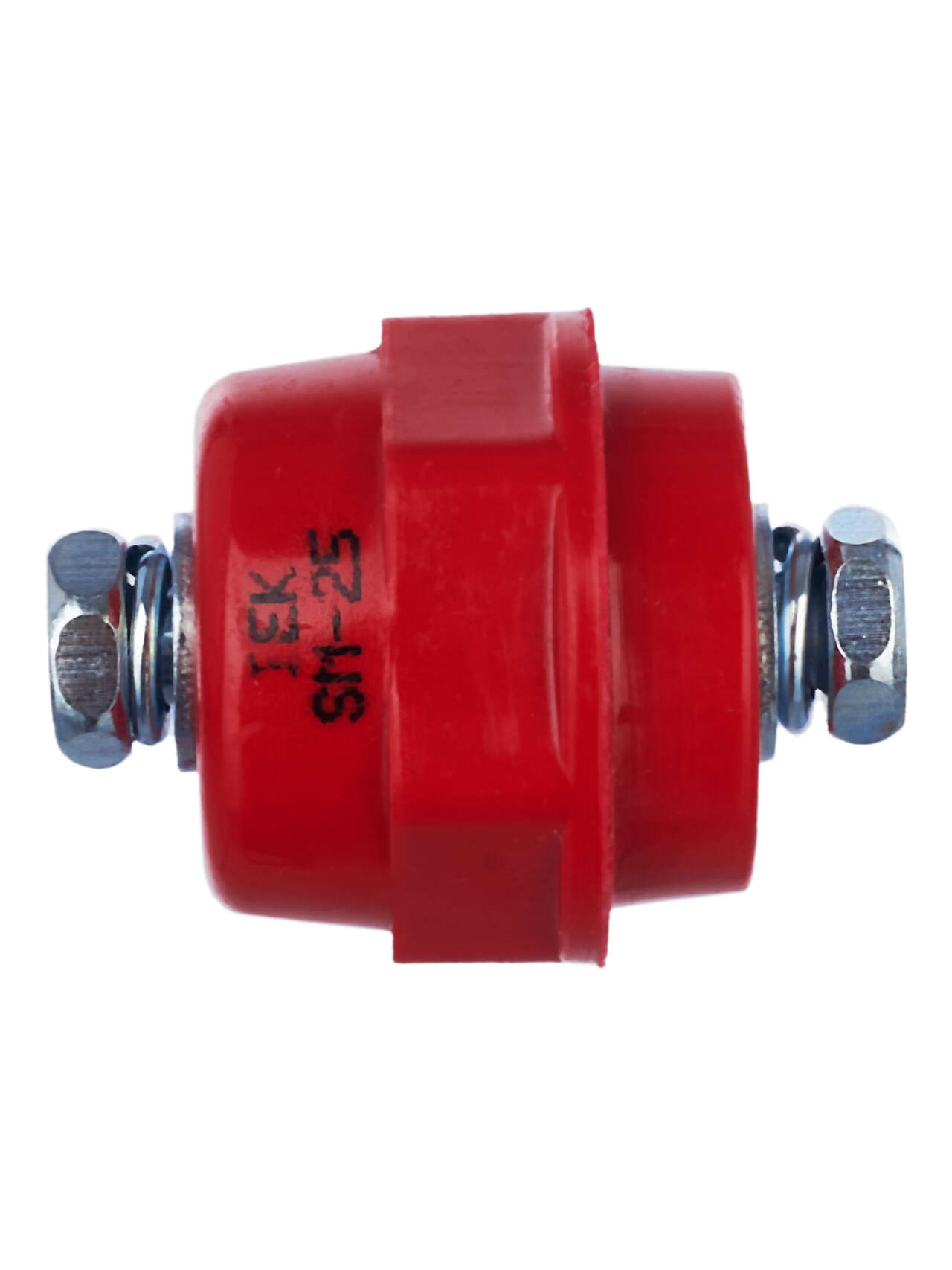

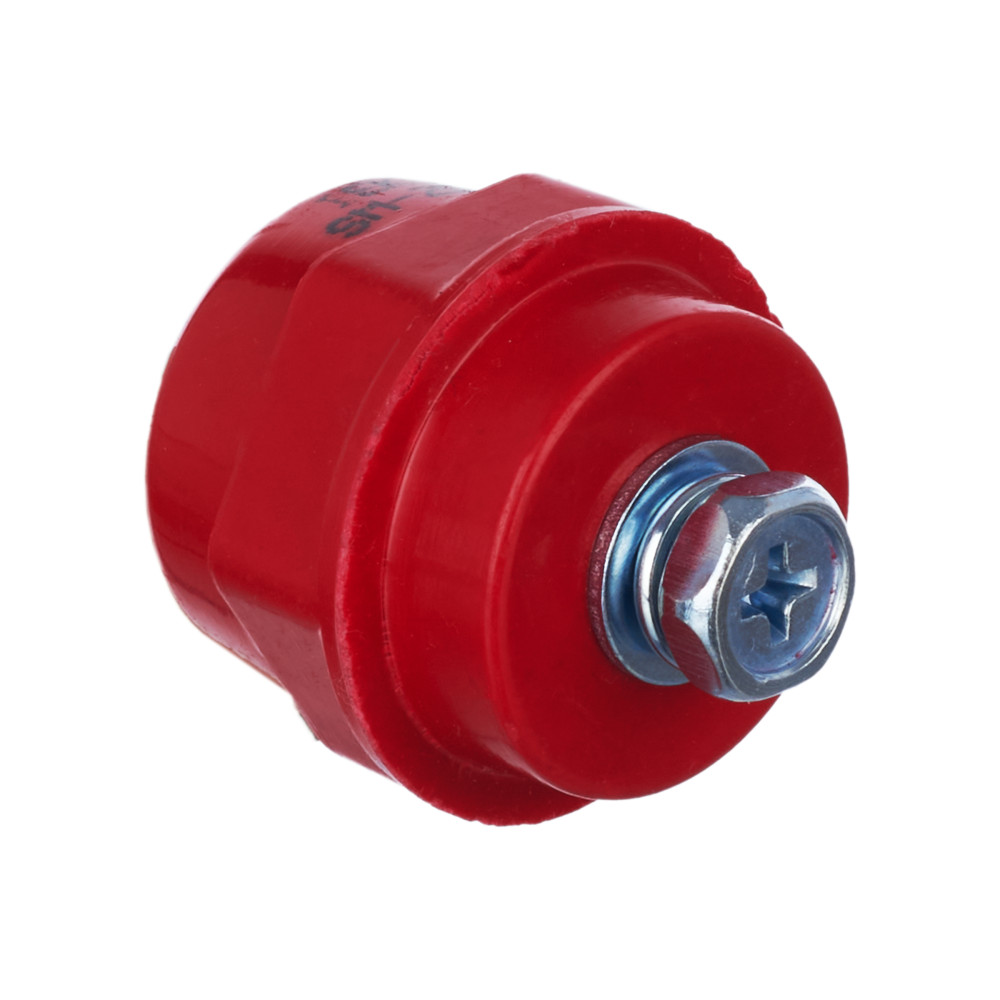

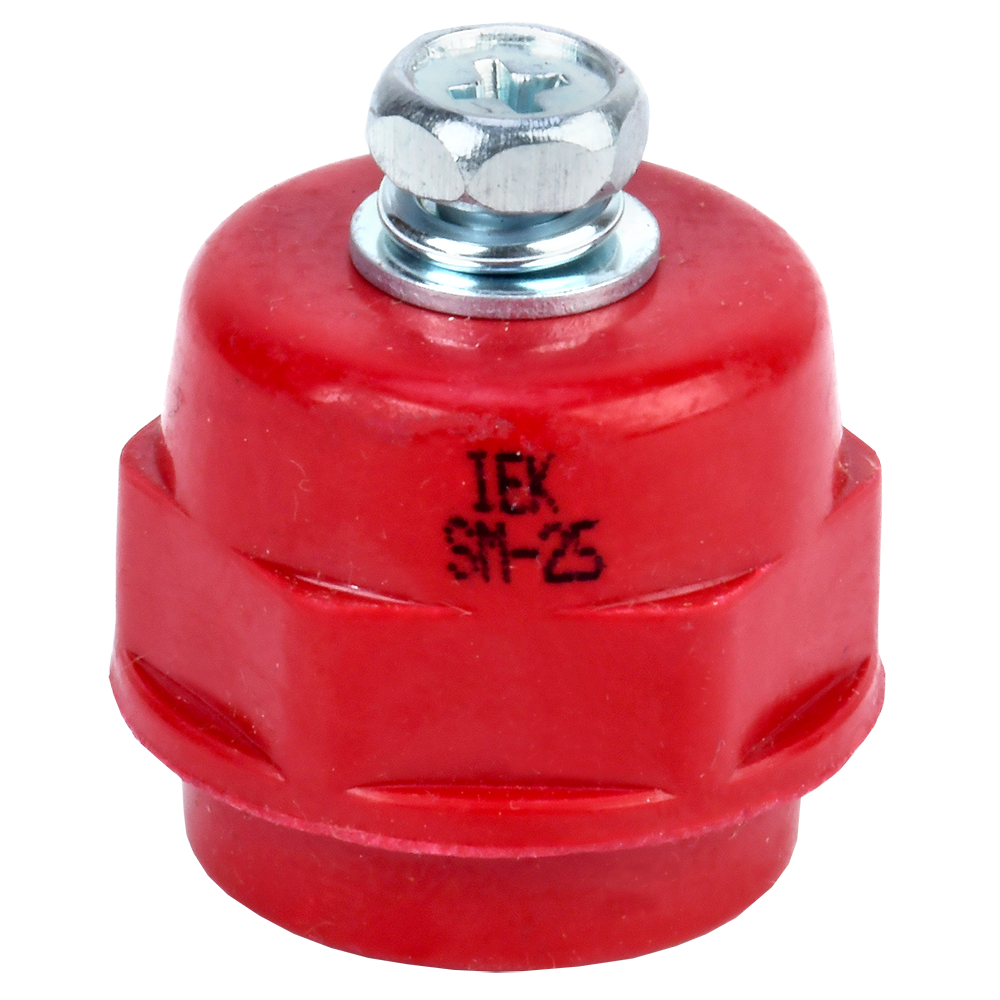

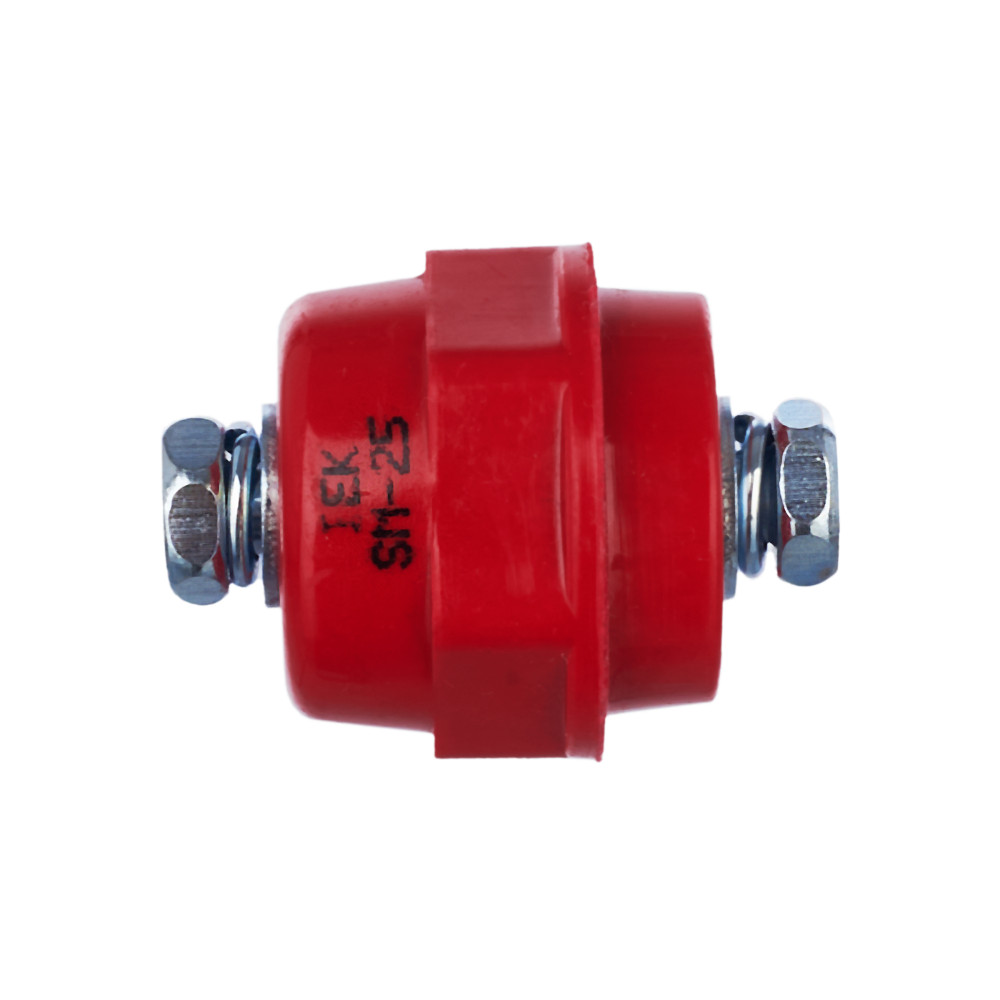

Изолятор SM25 (М6) силовой с болтом IEK

9792

Описание
Характеристики

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Аналоги: YIS11-25-06
Сопутствующие товары: YNN10-14-100

Преимущества

Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Дополнительные изображения

Модели для проектировщиков

STEP-формат

Характеристики ИЕК

class Шинодержатель (шинный изолятор)
Вид или марка материала Полиамид усиленный стекловолокном
Выдерж напряж грозового импульса 6.0
Высота 25.0
Гарантийный срок, Лет 3
Длина резьбы 9
Кол-во болтов на изолятор 2
Количество полюсов 1
Макс. номин. ток -
Материал Полимерный материал
Метрический размер резьбы - М 6
Механ разрушающая сила на изгиб 6
Механ разрушающий крутящий момент 0.2
Наибольший наружн диаметр 30
Наименьший наружн диаметр 25
Номин раб напряжение 1000
Пакет шин 5(3), 10(2) Нет
Расстояние между шинами 50...125
Срок службы, Лет 30
Температура эксплуатации -40...60
Тип конструкции Изолятор SM
Толщина шин -
Цвет Красный

В наличии на складе: 28045 шт.

склад Мск: 14790 шт.

склад E: 3303 шт.

склад O: 566 шт.

склад Р: 9386 шт.

70.00р.

На складе
Код товара: YIS11-25-06-B
Артикул: 9792
