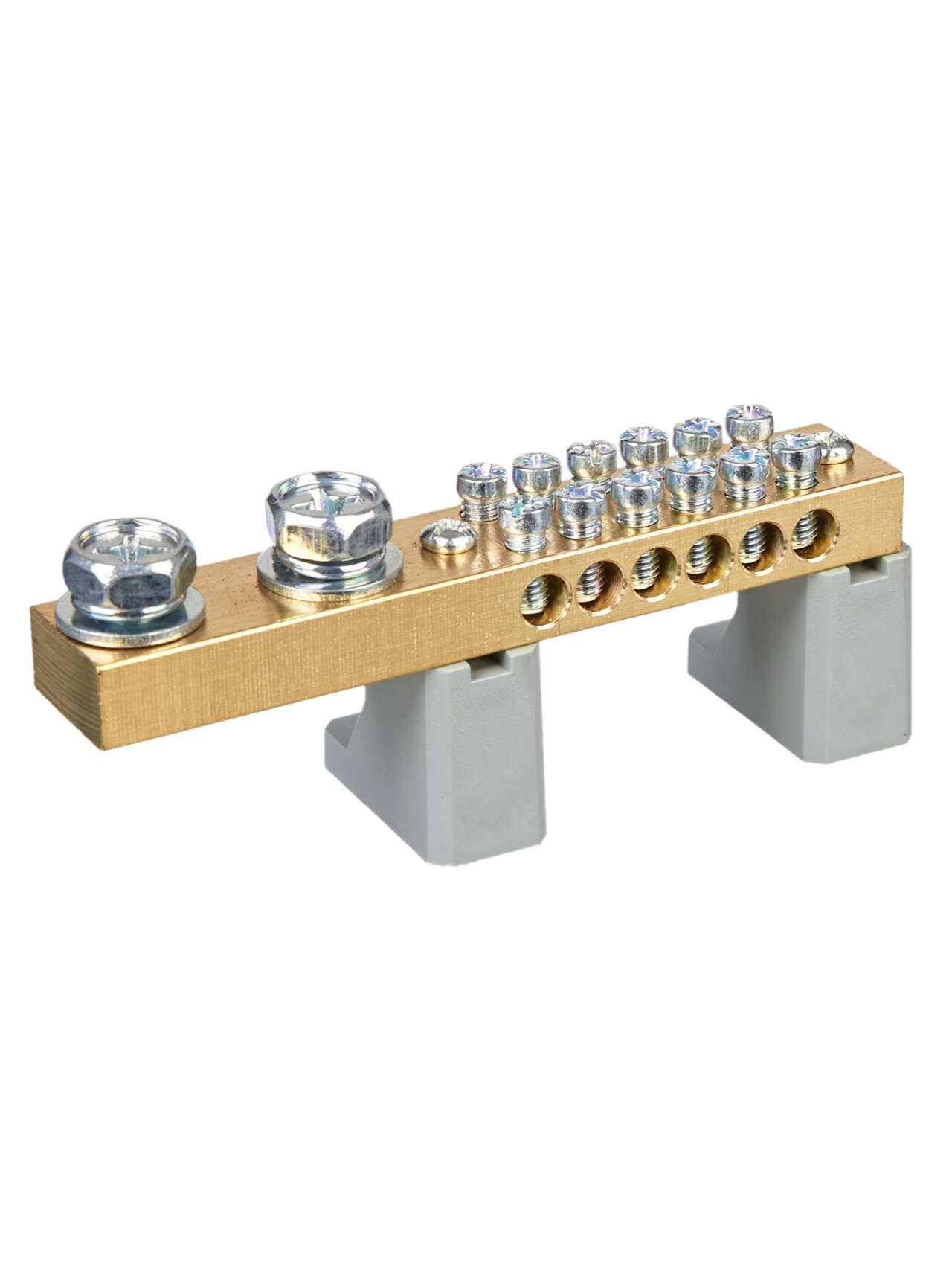

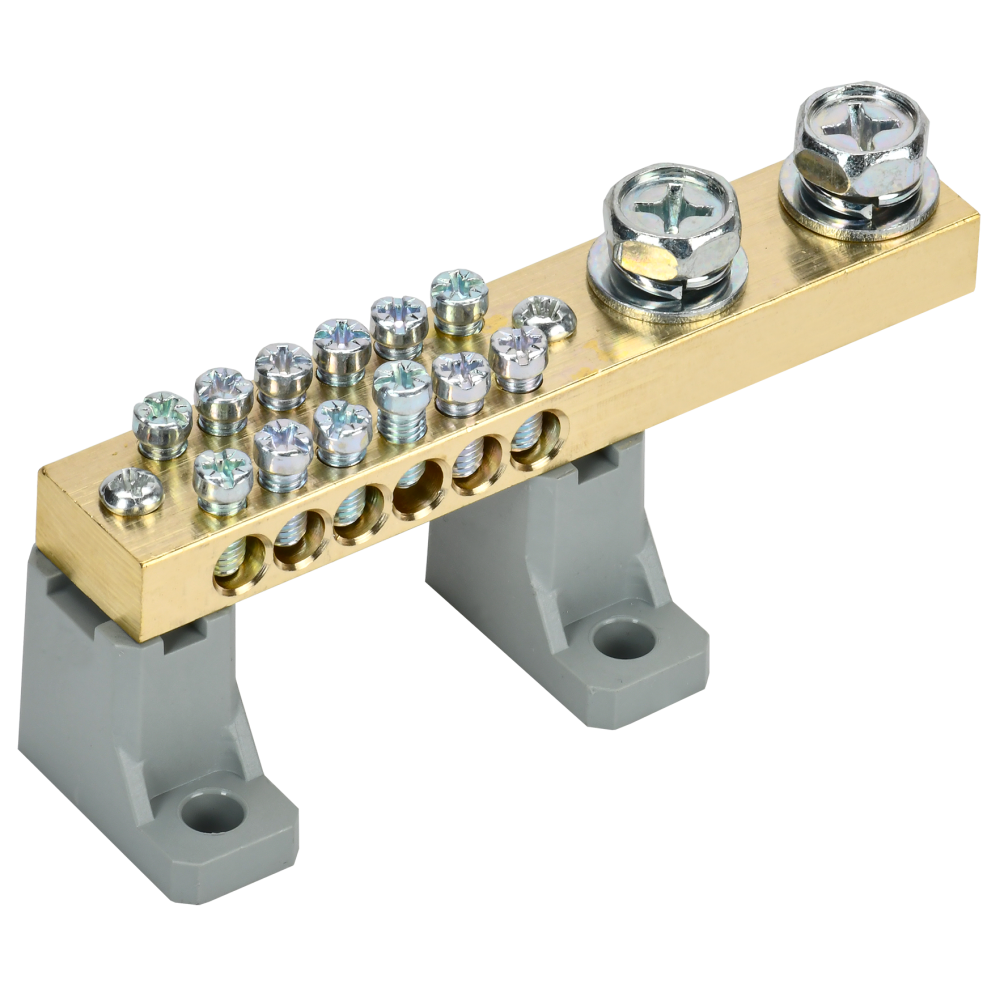

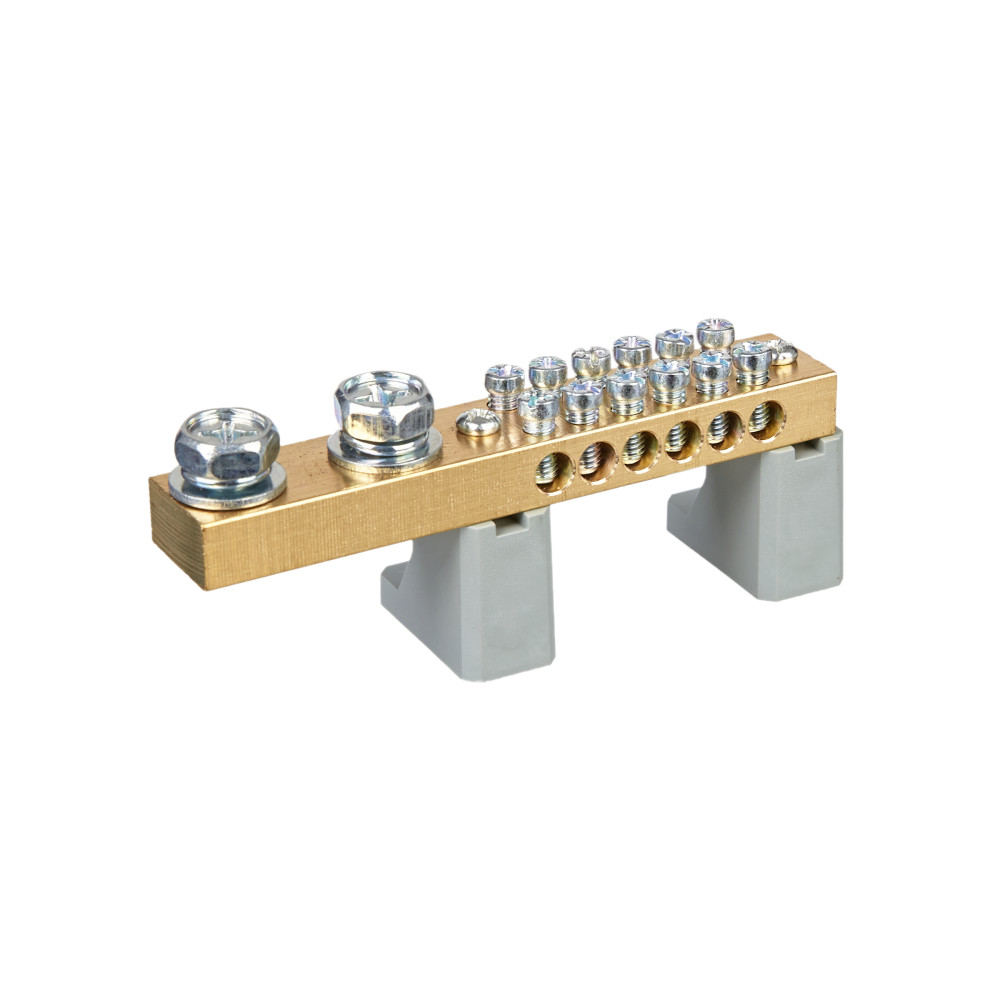

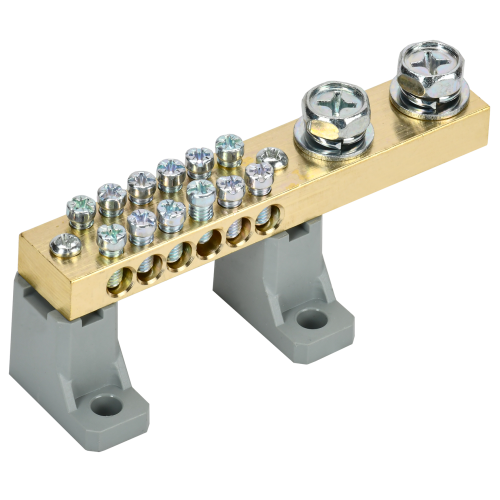

Шина N "ноль" на двух угловых изоляторах 200А ШНИ-10х18-12-L2-С IEK

10137

Описание
Характеристики

Шины типа ШНИ применяются при комплектации щитового оборудования и предназначены для электрического и механического соединения нулевых (N), защитных (PE) и фазных проводников. Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35-мм монтажную DIN-рейку или через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами. Конструктивно шины ШНИ и кросс-модули выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.

Преимущества

Конструктивная возможность присоединения проводников с двух сторон.
Материал изолятора: пластик, не поддерживающий горение (проверка раскаленной проволокой при 960 °С).
Максимальный рабочий ток: до 200 А.
Диапазон рабочих температур: от -40 до +50 °С.
Шины соответствуют требованиям ТР ТС 004/2011.

Документация и сертификаты

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации

Дополнительные изображения

Модели для проектировщиков

Характеристики ИЕК

class Шина сборная нулевая
Винты крепления М5
Высота 18
Гарантийный срок, Лет 2
Длина шины 100
Количество кабельных выводов 6
Материал Латунь
Модель или исполнение Прочее
Назначение шины N-ноль
Номин ток In 200
Сечение шины Прочее
Срок службы, Лет не менее 15
Температура эксплуатации -40...50
Тип монтажа На изолятор, винтовой, по краям
Тип поверхности Необработанная
Типоисполнение С 2-мя угловыми изоляторами
Ширина 10

В наличии на складе: 2935 шт.

склад Мск: 2935 шт.

1460.00р.

На складе
Код товара: YNN30-12-C2-K03
Артикул: 10137
