ОформитьКлемма винтовая КВИ-2,5-PEN 2,5мм2 IEK
Преимущества
- Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
- Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
- Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2мВ).
Особенности конструкции
Возможность установки винтовой перемычки в центральной части клемм.
Токоведущая шина фазных клемм, выполненная из латуни или медной пластины (содержание меди не менее 99,7%), имеет специальные насечки для надежной фиксации проводника.
Специальная зажимная клетка уменьшает эффект «самоотвинчивания» винта и позволяет подсоединять проводники с кабельными наконечниками или без них.
Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).
Универсальная маркировочная площадка для широкого ряда сечений проводников.
Документация и сертификаты
Сертификаты
Паспорта и РЭ

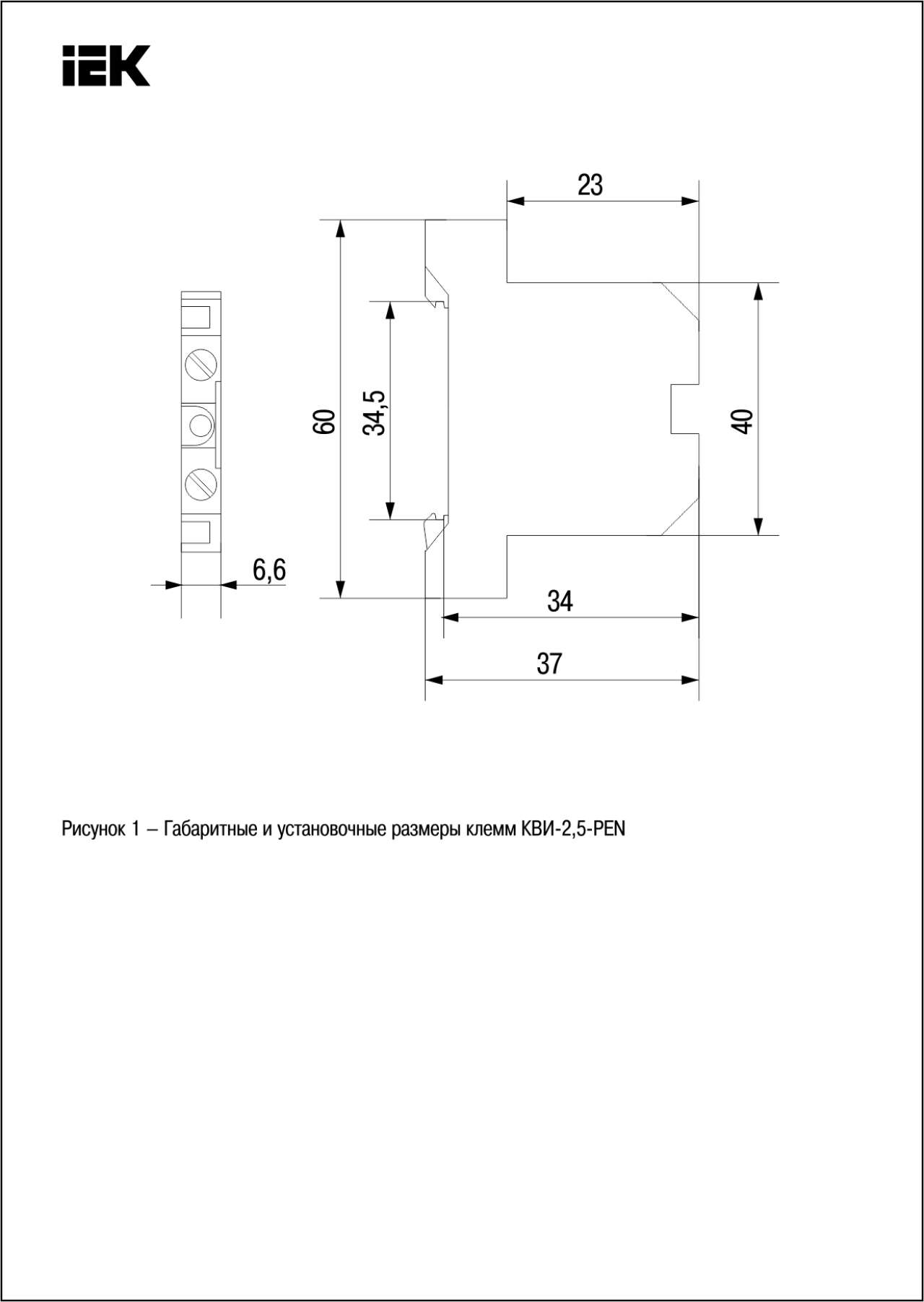

Дополнительные изображения
Характеристики ИЕК
- class Одно- и многополюсная клемма -зажим -колодка
- Возможно использовать с функцией PEN Да
- Высота 40
- Гарантийный срок, Лет 5
- Длина 37
- Класс негорючести изоляц материала UL94 V0
- Климатическое исполнение УХЛ3
- Кол-во в комплекте 50
- Количество зажимных клемм на 1 полюс 2
- Количество полюсов 1
- Макс поперечное сечение проводника 2,5
- Материал зажима Сталь
- Материал изоляции корпуса Полиамид
- Материал корпуса Полиамид
- Материал токоведущей части Латунь
- Место соединения Сбоку (поперечное)
- Минимальное сечение 1.0
- Модель или исполнение Заземляющая PEN
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение изоляции 1000
- Номин напряжение изоляции Ui 6000
- Номин раб напряжение 800
- Номин раб напряжение переменного тока Ue ≤ 800
- Номин раб напряжение постоянного тока Ue ≤ 800
- Номин ток In 24
- Номин частота 50
- Номинальная способность к присоединению 1...2,5
- Относительная влажность воздуха ≥ 90
- Рабочая температура -60...110
- Распространяет горение Нет
- Ремонтопригодность Нет
- Сечение многожильного гибкого провода 1...2,5
- Сечение одножильного жёсткого провода 1...4
- Срок службы, Лет 15
- Степень загрязнения 3
- Степень защиты - IP IP00
- Степень защиты - IP без заглушки IP00
- Степень защиты - IP с уст заглушкой IP20
- Тип изделия/компонента Клемма КВИ
- Тип монтажа DIN-рейка (стандарт) 35 мм
- Тип электрич соединения 1 Винтовое соединение
- Тип электрич соединения 2 Винтовое соединение
- Требуется торцевая изолирующая пластина Нет
- Цвет Желто-зеленый
- Ширина 6,6
- Ширина или размер ячейки 6.6
- На складе
- Код товара: YZN30-002-K52
- Артикул: 10423
