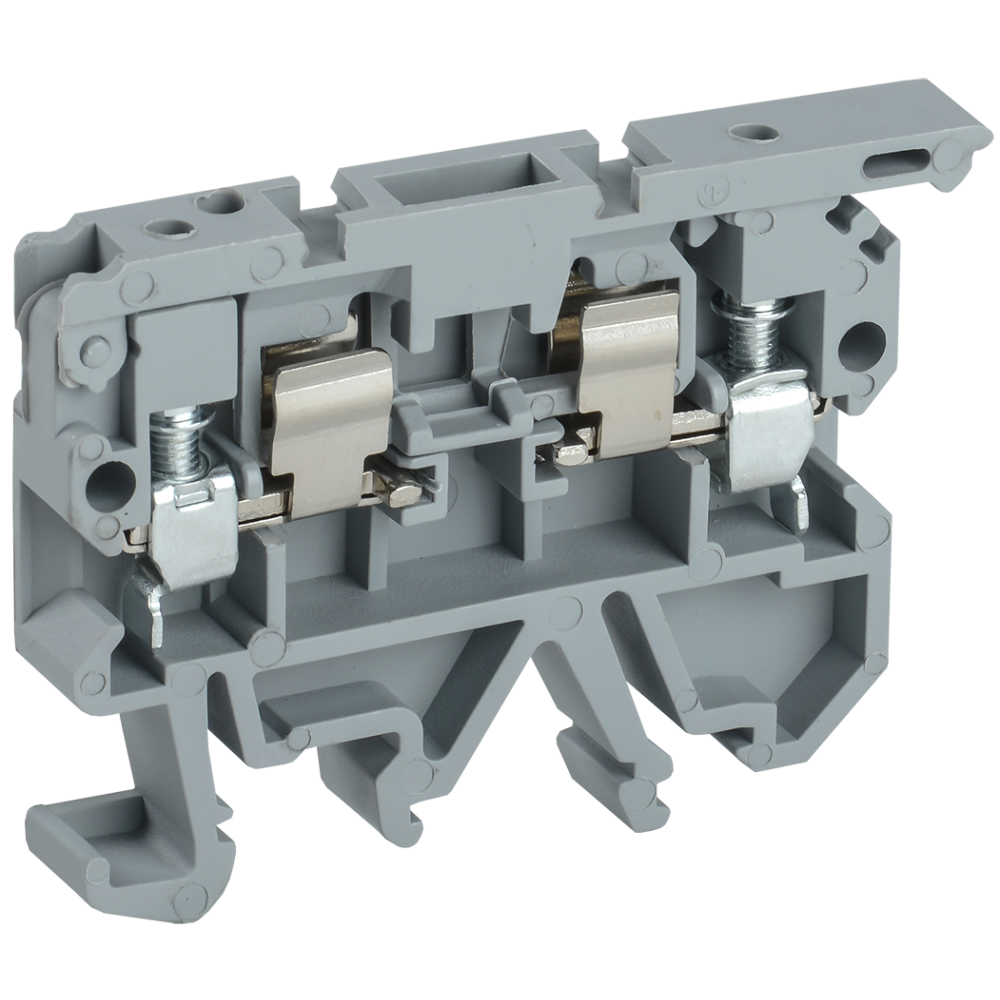

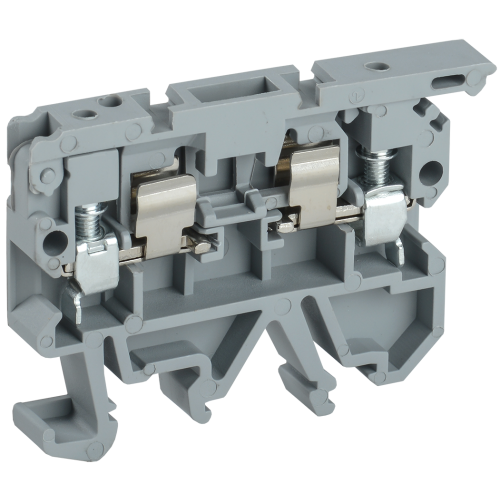

ОформитьКлемма винтовая КВИ-4-П с держателем предохранителя 5х20 серая IEK
Преимущества
- Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
- Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
- Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2мВ).
Особенности конструкции
Возможность установки винтовой перемычки в центральной части клемм.
Токоведущая шина фазных клемм, выполненная из латуни или медной пластины (содержание меди не менее 99,7%), имеет специальные насечки для надежной фиксации проводника.
Специальная зажимная клетка уменьшает эффект «самоотвинчивания» винта и позволяет подсоединять проводники с кабельными наконечниками или без них.
Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).
Универсальная маркировочная площадка для широкого ряда сечений проводников.
Документация и сертификаты
Сертификаты
Паспорта и РЭ

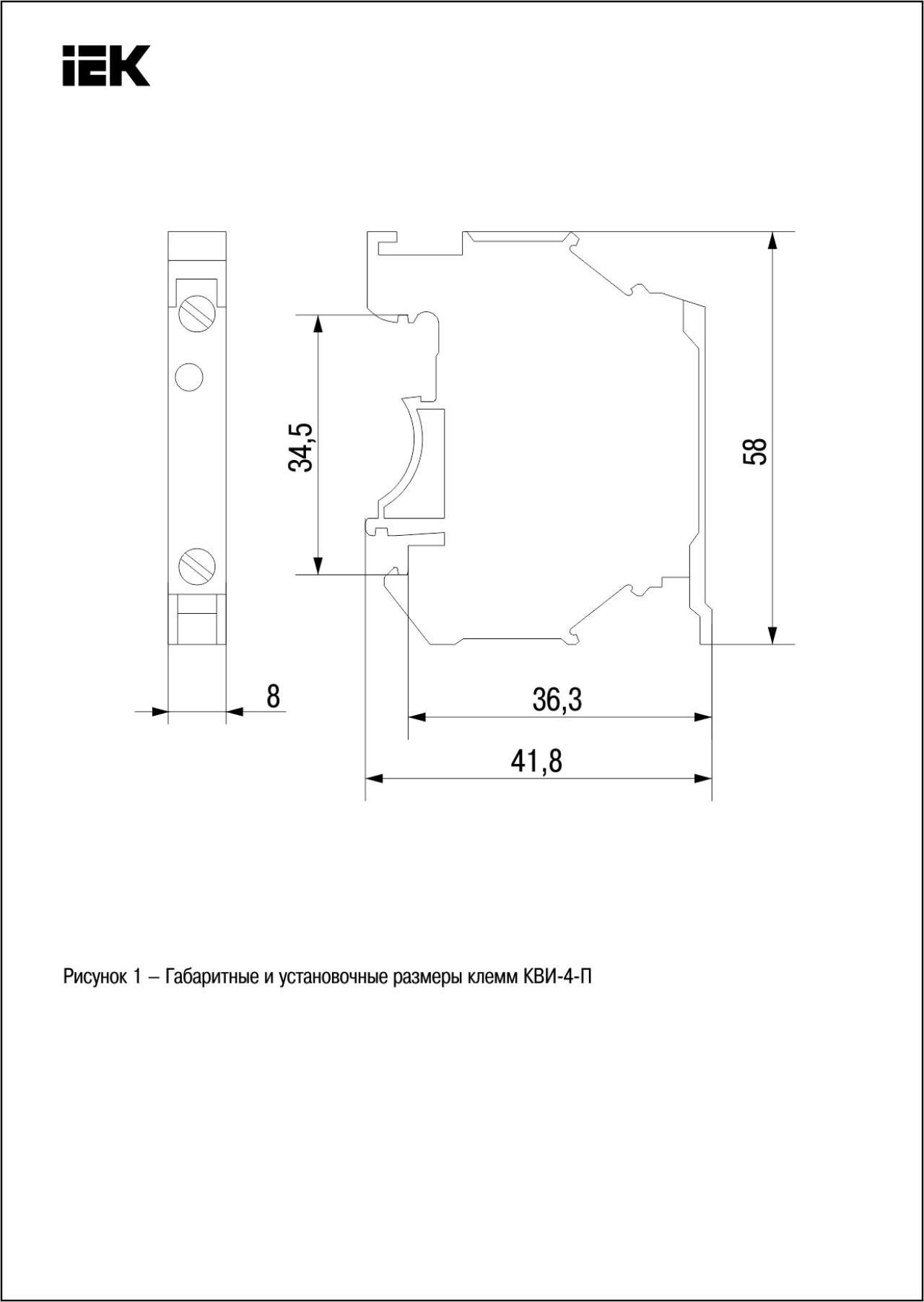

Дополнительные изображения
Характеристики ИЕК
- class Одно- и многополюсная клемма -зажим -колодка
- Возможно использовать с функцией PEN Нет
- Высота 59
- Гарантийный срок, Лет 5
- Длина 49
- Класс негорючести изоляц материала UL94 V0
- Класс предохранителя G
- Климатическое исполнение УХЛ3
- Кол-во в комплекте 50
- Количество зажимных клемм на 1 полюс 2
- Количество полюсов 1
- Макс поперечное сечение проводника 4
- Материал зажима Сталь
- Материал изоляции корпуса Полиамид
- Материал корпуса Полиамид
- Материал токоведущей части Латунь
- Место соединения Сбоку (поперечное)
- Минимальное сечение 1.5
- Модель или исполнение Фазная с предохранителем
- Номин импульсное выдерживаемое напряжение 6
- Номин напряжение изоляции 1000
- Номин напряжение изоляции Ui 6000
- Номин раб напряжение 500
- Номин раб напряжение переменного тока Ue ≤ 800
- Номин раб напряжение постоянного тока Ue ≤ 800
- Номин ток In 6,3
- Номин ток предохранителя 6.3
- Номин частота 50
- Номинальная способность к присоединению 1,5...4
- Относительная влажность воздуха ≥ 90
- Рабочая температура -60...110
- Размер предохранителя 5х20
- Распространяет горение Нет
- Ремонтопригодность Нет
- Сечение многожильного гибкого провода 1,5...4
- Сечение одножильного жёсткого провода 1,5...6
- Срок службы, Лет 15
- Степень загрязнения 3
- Степень защиты - IP IP00
- Степень защиты - IP без заглушки IP00
- Степень защиты - IP с уст заглушкой IP20
- Тип изделия/компонента Клемма КВИ
- Тип монтажа DIN-рейка (стандарт) 35 мм
- Тип электрич соединения 1 Винтовое соединение
- Тип электрич соединения 2 Винтовое соединение
- Требуется торцевая изолирующая пластина Да
- Цвет Серый
- Ширина 8,2
- Ширина или размер ячейки 8.2
- На складе
- Код товара: YZN30-004F-K02
- Артикул: 10425
