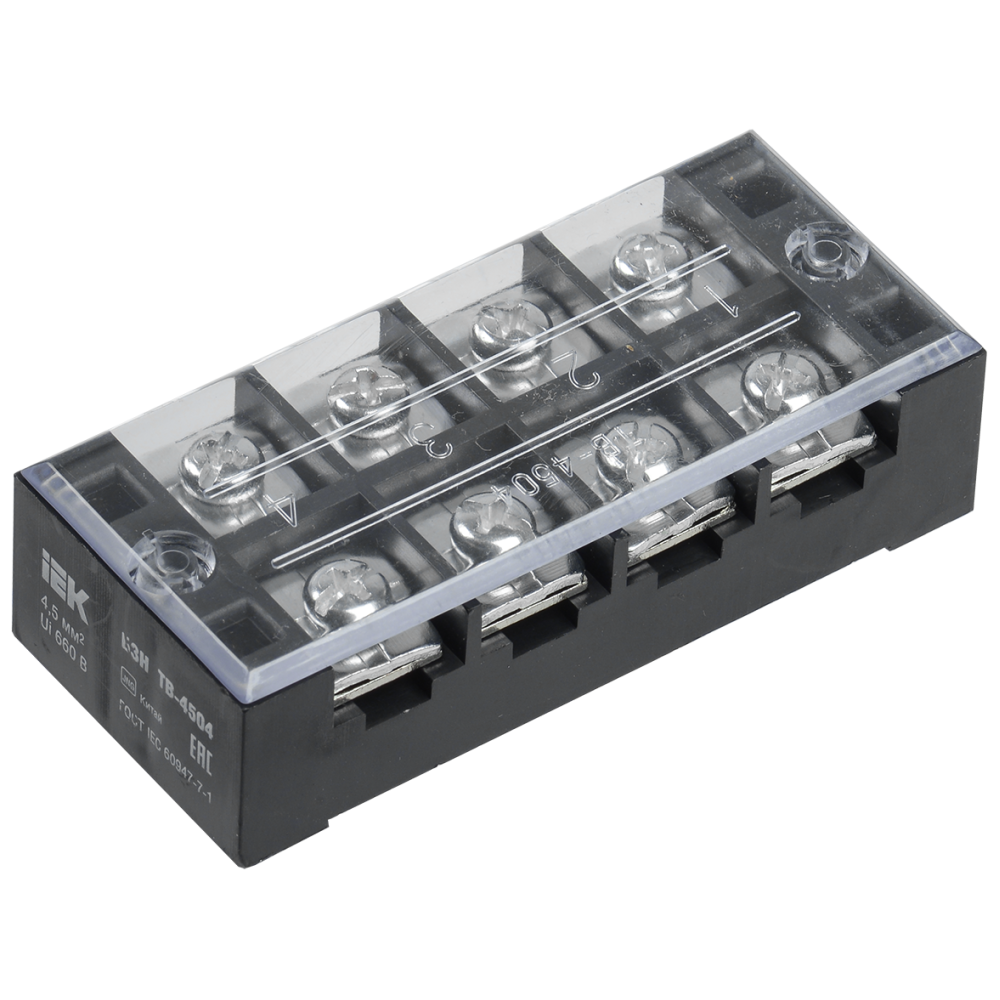

ОформитьБлок зажимов наборный БЗН ТВ-1004 10мм2 100А 4 пары IEK
Преимущества
- Материал корпуса: пожаробезопасный АБС-пластик или карболит.
- Номинальный рабочий ток и присоединительная способность:
- - блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;
- - блоки ТС – 60-600 А, Ø 16 – 300 мм2;
- - блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.
- Широкий диапазон рабочих температур: от -40 до +50°C.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2 мВ).
Особенности конструкции
Для надежной фиксации проводников на токоведущей шине имеются насечки.
Визуальный контроль состояния контактов через прозрачную крышку.
Возможность соединения нескольких групп проводников в одном корпусе:Блоки ТВ – 4, 6 или 12 пар.Блоки ТС – 3 или 4 пары.Блоки ТК – до 10 пар.
Документация и сертификаты
Сертификаты
Паспорта и РЭ

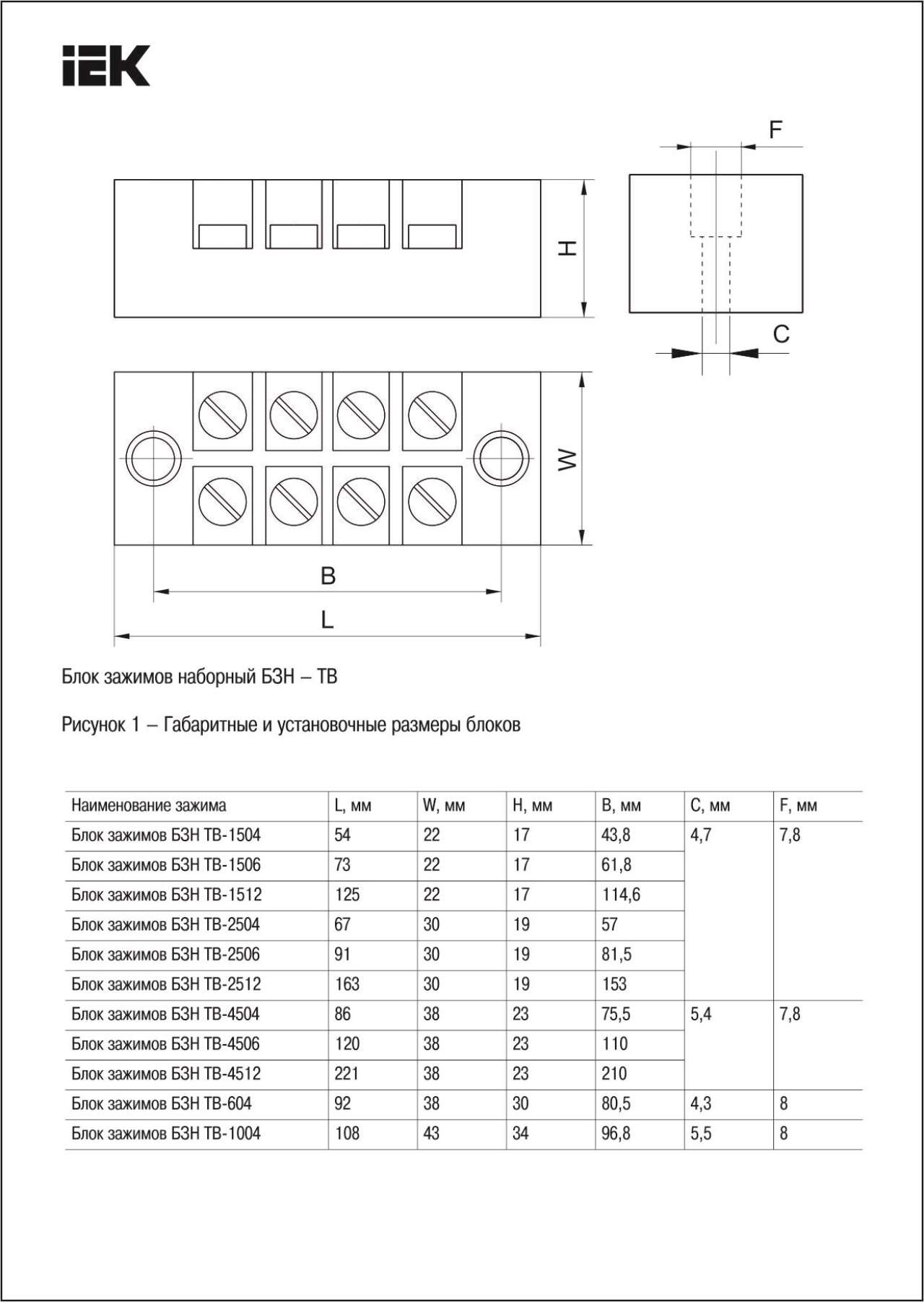

Дополнительные изображения
Характеристики ИЕК
- class Одно- и многополюсная клемма -зажим -колодка
- Винт крепления М6
- Возможно использовать с функцией PEN Нет
- Высота 34
- Гарантийный срок, Лет 1
- Длина 108
- Класс негорючести изоляц материала UL94 V1
- Климатическое исполнение УХЛ3
- Количество зажимных клемм на 1 полюс 2
- Количество клеммных пар 4
- Количество полюсов 4
- Макс поперечное сечение проводника 10,0
- Макс сечение присоед шин 16x3,5
- Материал зажима Сталь
- Материал изоляции корпуса Прочее
- Материал корпуса АБС-пластик
- Материал токоведущей части Сталь
- Место соединения Сбоку (поперечное)
- Модель или исполнение Трехфазная установка
- Номин импульсное выдерживаемое напряжение 8
- Номин напряжение изоляции Ui 660
- Номин раб напряжение 660
- Номин раб напряжение переменного тока Ue ≤ 660
- Номин раб напряжение постоянного тока Ue ≤ 440
- Номин ток In 100
- Номин частота 50
- Номинальная способность к присоединению 4...10
- Относительная влажность воздуха ≤ 90%
- Рабочая температура -40...50
- Распространяет горение Нет
- Ремонтопригодность Нет
- Сечение многожильного гибкого провода 4...10
- Сечение одножильного жёсткого провода 4...10
- Сечение шины 34.0
- Срок службы, Лет 15
- Степень загрязнения 3
- Степень защиты - IP IP00
- Тип монтажа Непосредственная установка
- Тип электрич соединения 1 Болтовое соединение
- Тип электрич соединения 2 Винтовое соединение
- Требуется торцевая изолирующая пластина Нет
- Цвет Черный
- Ширина 43
- Ширина или размер ячейки 43.0
- На складе
- Код товара: YZN41-04-010-K02
- Артикул: 10472
Отзывы (0)

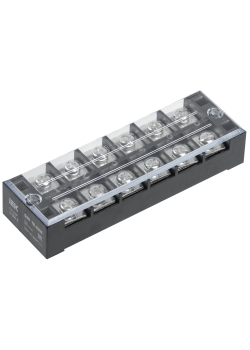

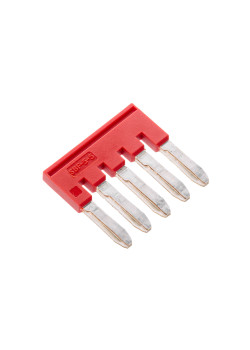

Рекомендуемые товары
