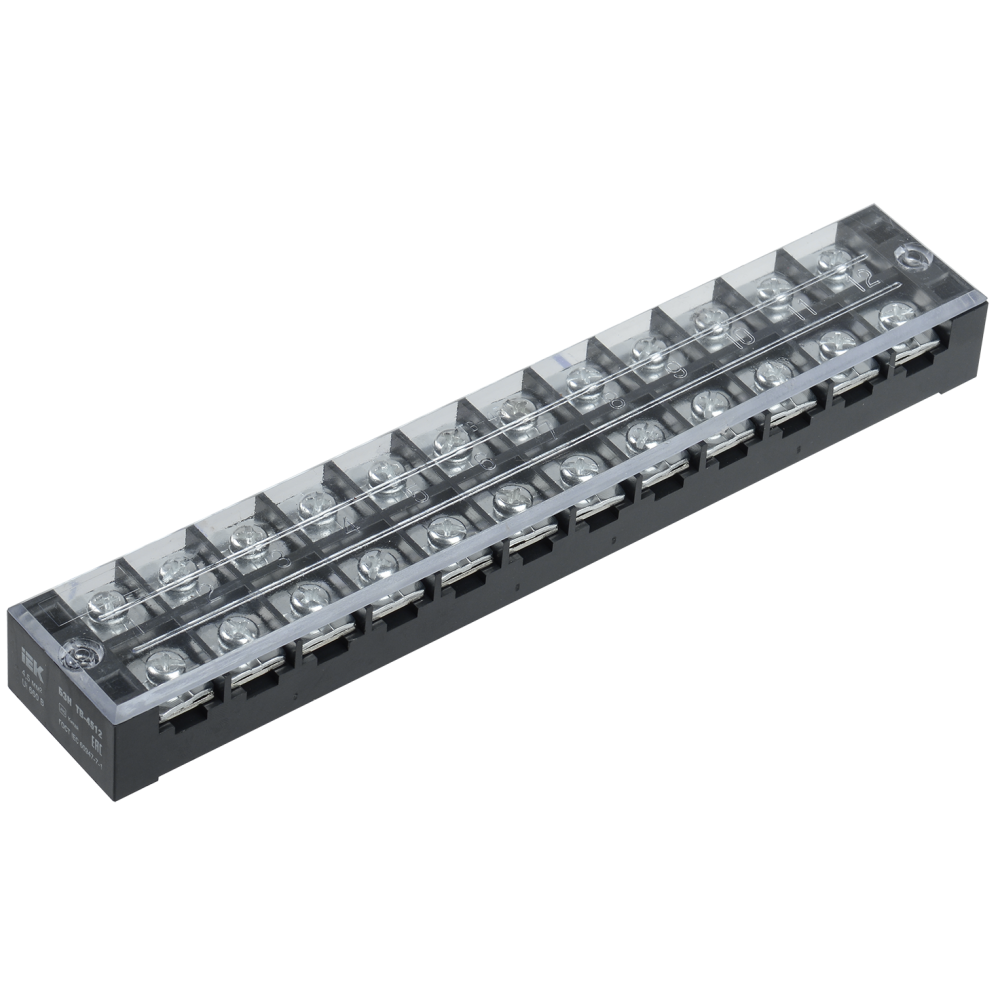

ОформитьБлок зажимов наборный БЗН ТВ-4512 4,5мм2 45А 12 пар IEK
Преимущества
- Материал корпуса: пожаробезопасный АБС-пластик или карболит.
- Номинальный рабочий ток и присоединительная способность:
- - блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;
- - блоки ТС – 60-600 А, Ø 16 – 300 мм2;
- - блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.
- Широкий диапазон рабочих температур: от -40 до +50°C.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2 мВ).
Особенности конструкции
Возможность соединения нескольких групп проводников в одном корпусе:Блоки ТВ – 4, 6 или 12 пар.Блоки ТС – 3 или 4 пары.Блоки ТК – до 10 пар.
Для надежной фиксации проводников на токоведущей шине имеются насечки.
Визуальный контроль состояния контактов через прозрачную крышку.
Документация и сертификаты
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Характеристики ИЕК
- class Одно- и многополюсная клемма -зажим -колодка
- Винт крепления М5
- Возможно использовать с функцией PEN Нет
- Высота 23
- Гарантийный срок, Лет 1
- Длина 221
- Класс негорючести изоляц материала UL94 V1
- Климатическое исполнение УХЛ3
- Количество зажимных клемм на 1 полюс 2
- Количество клеммных пар 12
- Количество полюсов 12
- Макс поперечное сечение проводника 4,5
- Макс сечение присоед шин 14x3,5
- Материал зажима Сталь
- Материал изоляции корпуса Прочее
- Материал корпуса АБС-пластик
- Материал токоведущей части Сталь
- Место соединения Сбоку (поперечное)
- Модель или исполнение Трехфазная установка
- Номин импульсное выдерживаемое напряжение 8
- Номин напряжение изоляции Ui 660
- Номин раб напряжение 660
- Номин раб напряжение переменного тока Ue ≤ 660
- Номин раб напряжение постоянного тока Ue ≤ 440
- Номин ток In 45
- Номин частота 50
- Номинальная способность к присоединению 1,5...4
- Относительная влажность воздуха ≤ 90%
- Рабочая температура -40...50
- Распространяет горение Нет
- Ремонтопригодность Нет
- Сечение многожильного гибкого провода 1,5...4
- Сечение одножильного жёсткого провода 1,5...4
- Сечение шины 14.0
- Срок службы, Лет 15
- Степень загрязнения 3
- Степень защиты - IP IP00
- Тип монтажа Непосредственная установка
- Тип электрич соединения 1 Болтовое соединение
- Тип электрич соединения 2 Винтовое соединение
- Требуется торцевая изолирующая пластина Нет
- Цвет Черный
- Ширина 38
- Ширина или размер ячейки 38.0
- На складе
- Код товара: YZN41-12-004-K02
- Артикул: 10478
