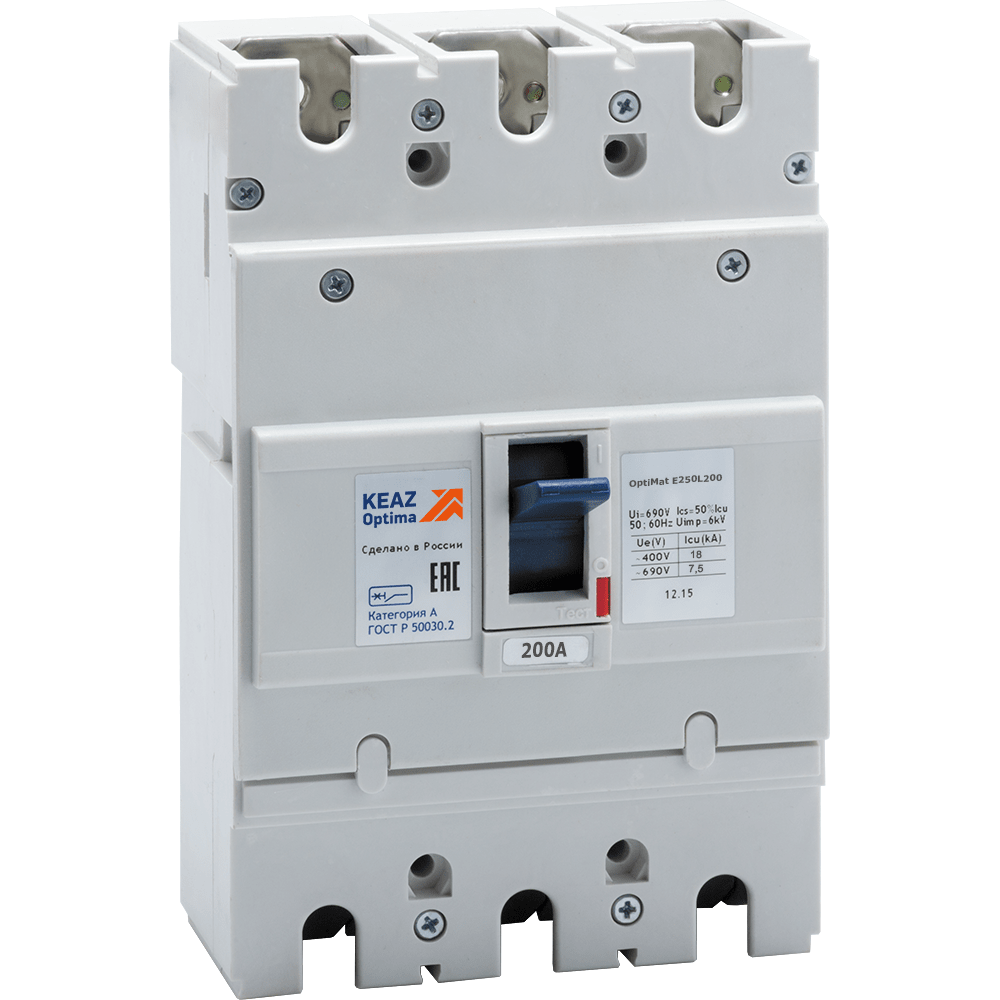

Выключатель автоматический OptiMat E250L200-УХЛ3

Характеристики киаз

• ETIM Класс ID EC000228
• Базовая уставка да
• Вид подключения главной электрической цепи Подключение спереди
• Вид присоединяемых проводников шина/провод
• Вид расцепителей термомагнитный
• Включено в реестр промышленной продукции РФ да
• Возможность самостоятельного подключения дополнительных устройст да
• Возможность установки индикатора отключения false
• Время срабатывания в зоне перегрузки tr, c 12
• Время срабатывания мгновенного расцепителя ti 0.05 с
• Время срабатывания расцепителя в зоне КЗ tm 0.03 с
• Встроенная защита от замыканий на землю false
• Высота 165 мм
• Габариты изделия: Высота (мм) 165
• Габариты изделия: Глубина (мм) 84
• Габариты изделия: Ширина (мм) 105
• Гарантийный срок (лет) 5
• Глубина 60 мм
• Диапазон рабочих температур (˚С) от -60°С до +60°С
• Диапазон регулировки теплового расцепителя 200...200 А
• Категория применения по селективности неселективный
• Климатическое исполнение УХЛ3
• Климатическое исполнение и категория размещения УХЛ3
• Количество полюсов 3
• Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
• Контрольная температура (°С) 40
• Коэффициент гарантированного несрабатывания, о.е. 1
• Коэффициент гарантированного срабатывания, о.е. 1
• Кратности уставки расцепителя Кm, о.е 1
• Кратность тока для времени tr, о.е. 6
• Крепление Монтажная рейка
• Макс. сечение присоединяемых шин (мм) 6 х 25
• Максимальное сечение проводника, мм^2 120
• Масса 1.2 кг
• Моторный привод встроенный false
• Моторный привод опционально false
• Наличие дифференциального расцепителя false
• Наличие привода ручной
• Наличие теплового расцепителя true
• Наличие электромагнитного расцепителя true
• Наличие электронного расцепителя false
• Номинальная отключающая способность Icu при 400 В, 50 Гц 18 кА
• Номинальная рабочая наибольшая отключающая способность Ics (% Ic 50
• Номинальное импульсное напряжение Uimp (кВ) 6
• Номинальное напряжение 690...690 В
• Номинальное напряжение изоляции Ui (В) 690
• Номинальное напряжение сети 380/220;660/380
• Номинальное рабочее напряжение переменного тока Ue (В) 690
• Номинальное рабочее напряжение переменного тока Ue (В)_{2 400}
• Номинальный продолжительный ток Iu 200 А
• Номинальный продолжительный ток Iu (А) 200
• Номинальный ток In (А) 200
• Нормативный документ ГОСТ Р 50030.2
• Подходит для монтажа на DIN-рейку (Ω-типа) true
• Предельная коммутационная способность переменного тока Icu (кА) 7,5
• Предельная коммутационная способность переменного тока Icu (кА)< 18
• Предельная коммутационная способность переменного тока Icu при 4 18
• Предельная коммутационная способность переменного тока Icu при 6 7,5
• Предельная коммутационная способность при 660/380В Ics 50 кА
• Присоединение внешних проводников переднее
• Раздел 250А
• Регулировка максимальных расцепителей тока нет
• Род тока AC
• С расцепителем минимального напряжения false
• Серия OptiMat E
• Способ задания уставки мгновенного расцепителя По току (Ii)
• Способ задания уставки расцепителя По току (Im)
• Способ крепления (монтажа) винт
• Способ установки стационарный
• Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-2
• Степень защиты (IP) IP20
• Страна производитель Россия
• Тип изделия Выключатель автоматический
• Тип изделия/компонента Выключатель автоматический в литом корпусе
• Тип монтажной рейки 35х7.5; 35х15
• Тип оборудования Выключатель автоматический
• Тип подключения силовой электрической цепи Винтовое соединение
• Тип приёмки ОТК
• Тип характеристики срабатывания расцепителя Tm B
• Тип элемента управления Рычажковый (перекидной рычаг)
• ТНВЭД код 8536201008
• Токи уставки мгновенного расцепителя Ii, о.е. Нет (без)
• Токи уставки расцепителя Im, А 2000
• Уставка расцепителей токов короткого замыкания 2000А
• Уставки по току мгновенного срабатывания расцепителя Ii (А) 2000
• Частота тока (Гц) 50/60
• Ширина 105 мм
• Электродинамическая стойкость при 380/220В Icm 36 кА
• Электродинамическая стойкость при 660/380В Icm 12.75 кА
