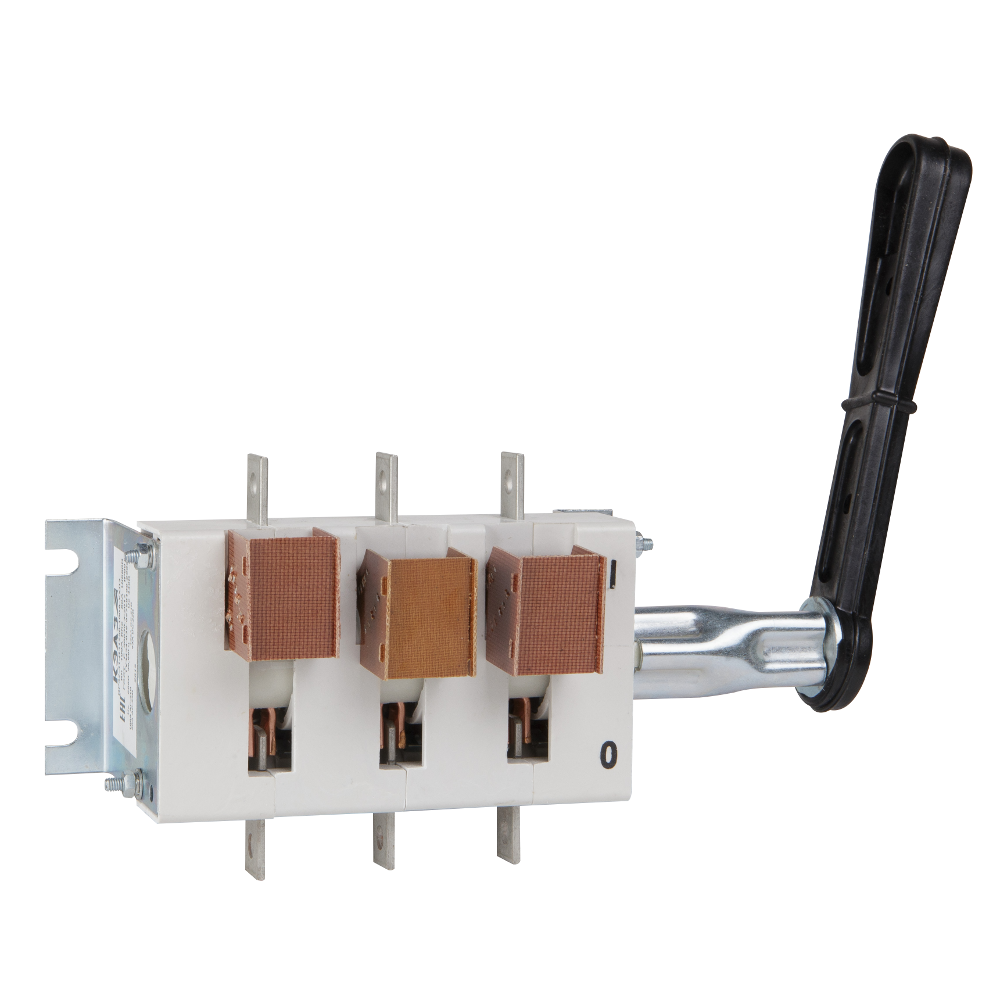

Выключатель-разъединитель ВР32-31-В31250-100А-УХЛ3-КЭАЗ

103367

Описание
Характеристики

Выключатель-разъединитель 3 полюсный на номинальный ток 100 А, в котором установлена съемная рукоятка.

Характеристики ETIM

Количество полюсов	3
Номинальный ток In (А)	100
Номинальное рабочее напряжение переменного тока Ue (В)	660
Вспомогательные (свободные) контакты	нет
Макс. сечение присоединяемых проводов (мм²)	50
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP00
Способ крепления (монтажа)	винт
Род тока	AC/DC
Диапазон рабочих температур (˚С)	от -60°С до +40°С
Дополнительное оборудование	дугогас. камеры
Группа условий эксплуатации	М4
Частота тока (Гц)	50/60
Расположение рукоятки ручного привода	правое
Исполнение рукоятки	съемная
Механическая износостойкость (циклов "ВО")	25 000
Число направлений коммутации	1
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)	5
Номинальный условный ток короткого замыкания Iq (кА)	8
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60947-3
Категория применения IEC и номинальный ток	100A AC-21B, 100A DC-21B, 80A AC-22B, 63A DC-22B
Номинальное напряжение изоляции Ui (В)	660
Тип изделия	Выключатель-разъединитель
Климатическое исполнение и категория размещения	УХЛ3
Вид рукоятки	боковая смещенная
Расположение плоскости присоединения внешних проводников	перпендикулярно
Подходит для фронтального монтажа	да
Номинальное рабочее напряжение постоянного тока Ue (В)	440
Гарантийный срок эксплуатации (лет)	3
Пригоден в качестве предохранительного выключателя	да
Категория ETIM	Выключатель-разъединитель нагрузки
Условный тепловой ток на открытом воздухе Ith (A)	100
Условный тепловой ток в оболочке Ithe (A)	80
Подходит для монтажа в горизонтальной плоскости	да
Тип элемента управления	рычажковый (перекидной рычаг)
Пригоден в качестве устройства аварийной остановки	да
Моторный привод встроенный	нет
Моторный привод (дополнительно)	нет
Пригоден в качестве сервисного выключателя	да
Компактная версия выключателя-разъединителя	нет
Тип приёмки	ОТК
Подходит для установки в распределительный щит	да
Подходит для промежуточного монтажа	нет
Взаимоблокирующий (-ая)	нет
Тип оборудования	Выключатель-разъединитель
Включено в реестр промышленной продукции РФ	да
ETIM Класс ID	EC000216
Гарантийный срок (лет)	3
Номинальный продолжительный ток Iu	100 А
Подходит для напольного монтажа	false
Степень защиты (IP), передняя сторона	IP00
Тип подключения силовой электрической цепи	Винтовое соединение
Количество вспомогательных нормально замкнутых (НЗ) контактов	0
Количество вспомогательных нормально разомкнутых (НО) контактов	0
Тип изделия/компонента	Выключатель-разъединитель нагрузки
Номинальная коммутируемая мощность при AC-3, 400 В	40 кВт
Конструкция прибора	Встраиваемое устройство фиксированной установки (стационарный)
Максимальное допустимое рабочее напряжение Ue AC	660 В
Моторный привод опционально	false
Реверсивный переключатель	false
Пригоден в качестве главного выключателя	false
Условный номинальный ток короткого замыкания Iq	8 кА
Напряжение дополнительного расцепителя	false
С блокировкой/запираемый	false
Цвет управляющего элемента	Черный
Подходит для фронтального монтажа в центре	false
Подходит для фронтального монтажа через 4 отверстия	true
Степень защиты (NEMA)	Прочее
Страна производитель	Россия
ТНВЭД код	8536508008

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000216
Взаимоблокирующий (-ая) нет
Вид рукоятки боковая смещенная
Включено в реестр промышленной продукции РФ да
Вспомогательные (свободные) контакты нет
Гарантийный срок (лет) 3
Гарантийный срок эксплуатации (лет) 3
Группа условий эксплуатации М4
Диапазон рабочих температур (˚С) от -60°С до +40°С
Дополнительное оборудование дугогас. камеры
Исполнение рукоятки съемная
Категория применения IEC и номинальный ток 100A AC-21B, 100A DC-21B, 80A AC-22B, 63A DC-22B
Климатическое исполнение и категория размещения УХЛ3
Количество полюсов 3
Компактная версия выключателя-разъединителя нет
Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
Макс. сечение присоединяемых проводов (мм²) 50
Максимальное допустимое рабочее напряжение Ue AC 660 В
Механическая износостойкость (циклов "ВО") 25 000
Моторный привод (дополнительно) нет
Моторный привод встроенный нет
Моторный привод опционально false
Напряжение дополнительного расцепителя false
Номинальная коммутируемая мощность при AC-3, 400 В 40 кВт
Номинальное напряжение изоляции Ui (В) 660
Номинальное рабочее напряжение переменного тока Ue (В) 660
Номинальное рабочее напряжение постоянного тока Ue (В) 440
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА) 5
Номинальный продолжительный ток Iu 100 А
Номинальный ток In (А) 100
Номинальный условный ток короткого замыкания Iq (кА) 8
Подходит для монтажа в горизонтальной плоскости да
Подходит для напольного монтажа false
Подходит для промежуточного монтажа нет
Подходит для установки в распределительный щит да
Подходит для фронтального монтажа да
Подходит для фронтального монтажа в центре false
Подходит для фронтального монтажа через 4 отверстия true
Пригоден в качестве главного выключателя false
Пригоден в качестве предохранительного выключателя да
Пригоден в качестве сервисного выключателя да
Пригоден в качестве устройства аварийной остановки да
Расположение плоскости присоединения внешних проводников перпендикулярно
Расположение рукоятки ручного привода правое
Реверсивный переключатель false
Род тока AC/DC
С блокировкой/запираемый false
Способ крепления (монтажа) винт
Способ установки стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-3
Степень защиты (IP) IP00
Степень защиты (IP), передняя сторона IP00
Степень защиты (NEMA) Прочее
Страна производитель Россия
Тип изделия Выключатель-разъединитель
Тип изделия/компонента Выключатель-разъединитель нагрузки
Тип оборудования Выключатель-разъединитель
Тип подключения силовой электрической цепи Винтовое соединение
Тип приёмки ОТК
Тип элемента управления рычажковый (перекидной рычаг)
ТНВЭД код 8536508008
Условный номинальный ток короткого замыкания Iq 8 кА
Условный тепловой ток в оболочке Ithe (A) 80
Условный тепловой ток на открытом воздухе Ith (A) 100
Цвет управляющего элемента Черный
Частота тока (Гц) 50/60
Число направлений коммутации 1
