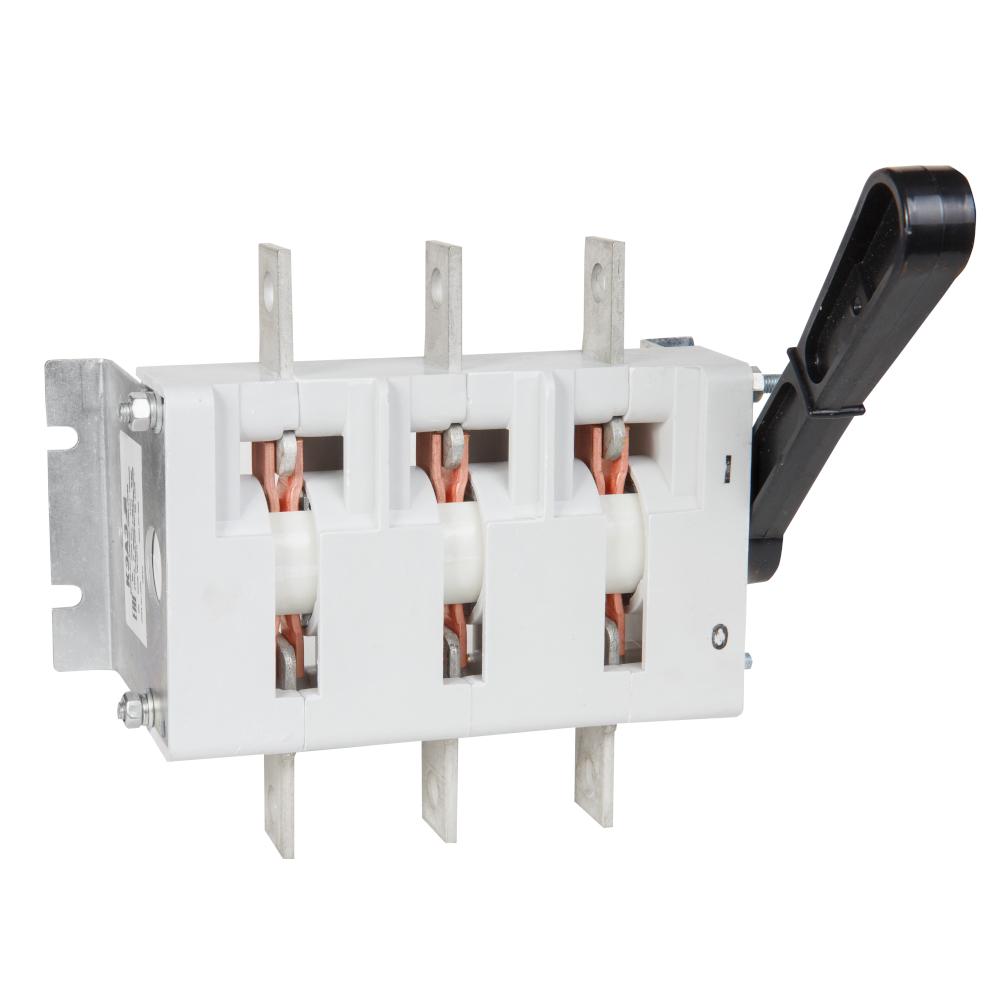

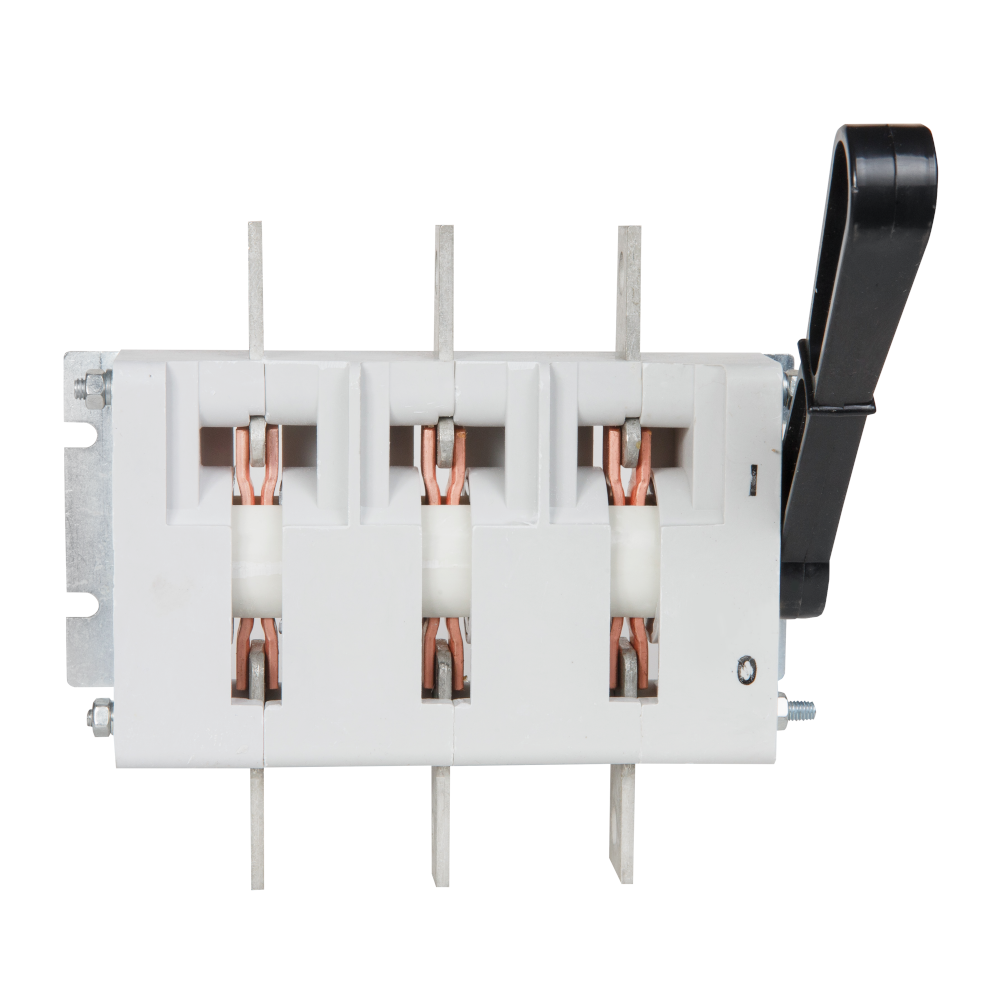

Выключатель-разъединитель ВР32-37-А30220-400А-УХЛ3-КЭАЗ

103380

Описание
Характеристики

Выключатель-разъединитель 3 полюсный на номинальный ток 400 А, в котором установлена несъемная рукоятка.

Характеристики ETIM

Количество полюсов	3
Номинальный ток In (А)	400
Номинальное рабочее напряжение переменного тока Ue (В)	660
Вспомогательные (свободные) контакты	нет
Макс. сечение присоединяемых проводов (мм²)	360
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP00
Способ крепления (монтажа)	винт
Род тока	AC/DC
Диапазон рабочих температур (˚С)	от -60°С до +40°С
Дополнительное оборудование	нет
Группа условий эксплуатации	М4
Частота тока (Гц)	50/60
Расположение рукоятки ручного привода	правое
Исполнение рукоятки	несъемная
Механическая износостойкость (циклов "ВО")	16 000
Число направлений коммутации	1
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)	11
Номинальный условный ток короткого замыкания Iq (кА)	22
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60947-3
Категория применения IEC и номинальный ток	400A AC-20B, 400A DC-20B
Номинальное напряжение изоляции Ui (В)	660
Тип изделия	Выключатель-разъединитель
Климатическое исполнение и категория размещения	УХЛ3
Вид рукоятки	боковая
Расположение плоскости присоединения внешних проводников	перпендикулярно
Подходит для фронтального монтажа	да
Номинальное рабочее напряжение постоянного тока Ue (В)	440
Гарантийный срок эксплуатации (лет)	3
Пригоден в качестве предохранительного выключателя	да
Категория ETIM	Выключатель-разъединитель нагрузки
Условный тепловой ток на открытом воздухе Ith (A)	400
Условный тепловой ток в оболочке Ithe (A)	315
Подходит для монтажа в горизонтальной плоскости	да
Тип элемента управления	рычажковый (перекидной рычаг)
Пригоден в качестве устройства аварийной остановки	да
Моторный привод встроенный	нет
Моторный привод (дополнительно)	нет
Пригоден в качестве сервисного выключателя	да
Компактная версия выключателя-разъединителя	нет
Тип приёмки	ОТК
Подходит для установки в распределительный щит	да
Подходит для промежуточного монтажа	нет
Взаимоблокирующий (-ая)	нет
Тип оборудования	Выключатель-разъединитель
Включено в реестр промышленной продукции РФ	да
ETIM Класс ID	EC000216
Гарантийный срок (лет)	3
Номинальный продолжительный ток Iu	400 А
Подходит для напольного монтажа	false
Степень защиты (IP), передняя сторона	IP00
Тип подключения силовой электрической цепи	Винтовое соединение
Количество вспомогательных нормально замкнутых (НЗ) контактов	0
Количество вспомогательных нормально разомкнутых (НО) контактов	0
Тип изделия/компонента	Выключатель-разъединитель нагрузки
Номинальная коммутируемая мощность при AC-3, 400 В	160 кВт
Конструкция прибора	Встраиваемое устройство фиксированной установки (стационарный)
Максимальное допустимое рабочее напряжение Ue AC	660 В
Моторный привод опционально	false
Реверсивный переключатель	false
Пригоден в качестве главного выключателя	false
Условный номинальный ток короткого замыкания Iq	22 кА
Напряжение дополнительного расцепителя	false
С блокировкой/запираемый	false
Цвет управляющего элемента	Черный
Подходит для фронтального монтажа в центре	false
Подходит для фронтального монтажа через 4 отверстия	true
Степень защиты (NEMA)	Прочее
Страна производитель	Россия
ТНВЭД код	8536508008

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000216
Взаимоблокирующий (-ая) нет
Вид рукоятки боковая
Включено в реестр промышленной продукции РФ да
Вспомогательные (свободные) контакты нет
Гарантийный срок (лет) 3
Гарантийный срок эксплуатации (лет) 3
Группа условий эксплуатации М4
Диапазон рабочих температур (˚С) от -60°С до +40°С
Дополнительное оборудование нет
Исполнение рукоятки несъемная
Категория применения IEC и номинальный ток 400A AC-20B, 400A DC-20B
Климатическое исполнение и категория размещения УХЛ3
Количество полюсов 3
Компактная версия выключателя-разъединителя нет
Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
Макс. сечение присоединяемых проводов (мм²) 360
Максимальное допустимое рабочее напряжение Ue AC 660 В
Механическая износостойкость (циклов "ВО") 16 000
Моторный привод (дополнительно) нет
Моторный привод встроенный нет
Моторный привод опционально false
Напряжение дополнительного расцепителя false
Номинальная коммутируемая мощность при AC-3, 400 В 160 кВт
Номинальное напряжение изоляции Ui (В) 660
Номинальное рабочее напряжение переменного тока Ue (В) 660
Номинальное рабочее напряжение постоянного тока Ue (В) 440
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА) 11
Номинальный продолжительный ток Iu 400 А
Номинальный ток In (А) 400
Номинальный условный ток короткого замыкания Iq (кА) 22
Подходит для монтажа в горизонтальной плоскости да
Подходит для напольного монтажа false
Подходит для промежуточного монтажа нет
Подходит для установки в распределительный щит да
Подходит для фронтального монтажа да
Подходит для фронтального монтажа в центре false
Подходит для фронтального монтажа через 4 отверстия true
Пригоден в качестве главного выключателя false
Пригоден в качестве предохранительного выключателя да
Пригоден в качестве сервисного выключателя да
Пригоден в качестве устройства аварийной остановки да
Расположение плоскости присоединения внешних проводников перпендикулярно
Расположение рукоятки ручного привода правое
Реверсивный переключатель false
Род тока AC/DC
С блокировкой/запираемый false
Способ крепления (монтажа) винт
Способ установки стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-3
Степень защиты (IP) IP00
Степень защиты (IP), передняя сторона IP00
Степень защиты (NEMA) Прочее
Страна производитель Россия
Тип изделия Выключатель-разъединитель
Тип изделия/компонента Выключатель-разъединитель нагрузки
Тип оборудования Выключатель-разъединитель
Тип подключения силовой электрической цепи Винтовое соединение
Тип приёмки ОТК
Тип элемента управления рычажковый (перекидной рычаг)
ТНВЭД код 8536508008
Условный номинальный ток короткого замыкания Iq 22 кА
Условный тепловой ток в оболочке Ithe (A) 315
Условный тепловой ток на открытом воздухе Ith (A) 400
Цвет управляющего элемента Черный
Частота тока (Гц) 50/60
Число направлений коммутации 1

В наличии на складе: 28 шт.

склад Мск: 28 шт.

9180.00р.

На складе
Код товара: 103380
Артикул: 103380
