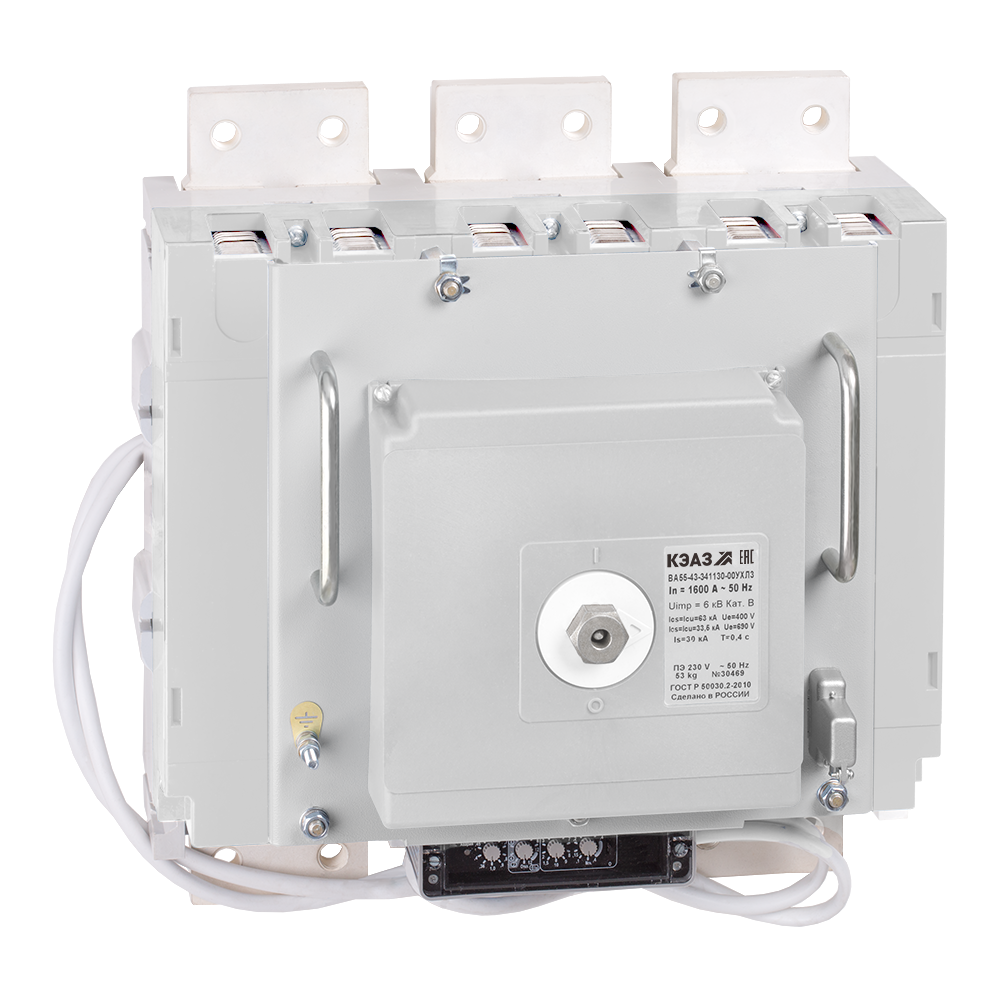

Выключатель автоматический ВА55-43-344730-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ

108197

Описание
Характеристики

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1600 А.

Характеристики ETIM

Предельная коммутационная способность переменного тока Icu (кА)	33,5
Количество полюсов	3
Номинальный ток In (А)	1 600
Вид расцепителей	электронный
Номинальное рабочее напряжение переменного тока Ue (В)	690
Вспомогательные (свободные) контакты	3з+3р, ВКС
Дополнительный расцепитель	НР230AC/220DC
Наличие привода	электромагнитный 230AC
Возможность самостоятельного подключения дополнительных устройств	нет
Регулировка максимальных расцепителей тока	да
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP00
Способ крепления (монтажа)	винт
Род тока	AC
Категория применения по селективности	селективный
Диапазон рабочих температур (˚С)	от -50°С до +55°С
Дополнительное оборудование	Нет
Присоединение внешних проводников	переднее
Частота тока (Гц)	50/60
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60947-2
Номинальное напряжение изоляции Ui (В)	690
Номинальное импульсное напряжение Uimp (кВ)	6
Тип изделия	Выключатель автоматический
Габариты изделия: Ширина (мм)	438
Габариты изделия: Высота (мм)	464
Габариты изделия: Глубина (мм)	281
Климатическое исполнение и категория размещения	УХЛ3
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>	400
Предельная коммутационная способность переменного тока Icu (кА)<sub>2</sub>	80
Макс. сечение присоединяемых медных шин (мм)	2(100х12)
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)	100
Вид присоединяемых проводников	шина/провод
Предельный ток селективности Is (кА)	30
Категория ETIM	Силовой автоматический выключатель
Наличие независимого расцепителя	да
Тип расцепителя	MR2-AC
Наличие вспомогательных контактов сигнализации	да
Количество вспомогательных размыкающих контактов	3
Количество вспомогательных замыкающих контактов	3
Номинальный продолжительный ток Iu (А)	1 600
Тип приёмки	ОТК
Предельная коммутационная способность переменного тока Icu при 690AC (кА)	33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА)	80
Тип оборудования	Выключатель автоматический
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)	63
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)	0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с)	2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)	1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)	0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А)	30000
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с)	2;4;8;12;OFF
Включено в реестр промышленной продукции РФ	да
ETIM Класс ID	EC000228
Номинальное напряжение сети	380/220;660/380
Кратность верхней границы, о.е.	0
Встроенная защита от замыканий на землю	false
Тип монтажной рейки	35х7.5; 35х15
Способ задания уставки мгновенного расцепителя	По току (Ii)
Моторный привод встроенный	true
Количество модулей	0
Электродинамическая стойкость при 380/220В Icm	138.6 кА
Реактивное сопротивление полюса X, мОм	0
Номинальный продолжительный ток Iu	1600 А
Кратности уставки мгновенного расцепителя Ki, о.е.	18.75
Наличие теплового расцепителя	false
Раздел	1600А
Климатическое исполнение	УХЛ3
Тип элемента управления	Ручка-переключатель поворотная
Масса	51 кг
Время срабатывания мгновенного расцепителя ti	0.05 с
Диапазон регулировки теплового расцепителя	1600...1600 А
Токи уставки мгновенного расцепителя Ii, о.е.	Нет (без)
Нормативный документ	ГОСТ Р 50030.2
Тип изделия/компонента	Выключатель автоматический в литом корпусе
Способ задания уставки расцепителя	По кратности (Km)
ТНВЭД код	8536209007
Электродинамическая стойкость при 660/380В Icm	70.35 кА
Возможность установки индикатора отключения	false
Номинальная отключающая способность Icu при 400 В, 50 Гц	80 кА
Наличие электромагнитного расцепителя	false
Активное сопротивление полюса R, мОм	0
Моторный привод опционально	false
Крепление	Монтажная рейка
Кратность нижней границы, о.е.	0
Кратность тока для времени tr, о.е.	6
Время срабатывания расцепителя в зоне КЗ tm	0.1 с
Количество вспомогательных нормально разомкнутых (НО) контактов	3
Токи уставки расцепителя в зоне перегрузки Ir, А	1600 кА
Тип подключения силовой электрической цепи	Винтовое соединение
Коэффициент гарантированного срабатывания, о.е.	1
Серия	ВА55-43
Максимальное сечение проводника, мм^2	2(100х12)
Токи уставок I∆, мА	0
Наличие дифференциального расцепителя	false
Время срабатывания в зоне перегрузки tr, c	12
Ширина	438 мм
Страна производитель	Россия
Гарантийный срок (лет)	5
Предельная коммутационная способность при 660/380В Ics	100 кА
Вид подключения главной электрической цепи	Подключение сзади
Количество вспомогательных нормально замкнутых (НЗ) контактов	3
Тип характеристики срабатывания расцепителя Tm	B
Коэффициент гарантированного несрабатывания, о.е.	1
Глубина	281 мм
Наличие электронного расцепителя	true
Кратности уставки расцепителя Кm, о.е	1,5/2/3/4/5/6/7/8/9/10
Конструкция прибора	Встраиваемое устройство фиксированной установки (стационарный)
Количество вспомогательных переключающих контактов	6
Токи уставки расцепителя Im, А	Нет (без)
С расцепителем минимального напряжения	false
Номинальное напряжение	690...690 В
Высота	464 мм
Подходит для монтажа на DIN-рейку (Ω-типа)	false

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000228
Вид подключения главной электрической цепи Подключение сзади
Вид присоединяемых проводников шина/провод
Вид расцепителей электронный
Включено в реестр промышленной продукции РФ да
Возможность самостоятельного подключения дополнительных устройст нет
Возможность установки индикатора отключения false
Время срабатывания в зоне перегрузки tr, c 12
Время срабатывания мгновенного расцепителя ti 0.05 с
Время срабатывания расцепителя в зоне КЗ tm 0.1 с
Вспомогательные (свободные) контакты 3з+3р, ВКС
Встроенная защита от замыканий на землю false
Высота 464 мм
Габариты изделия: Высота (мм) 464
Габариты изделия: Глубина (мм) 281
Габариты изделия: Ширина (мм) 438
Гарантийный срок (лет) 5
Глубина 281 мм
Диапазон рабочих температур (˚С) от -50°С до +55°С
Диапазон регулировки теплового расцепителя 1600...1600 А
Дополнительное оборудование Нет
Дополнительный расцепитель НР230AC/220DC
Категория применения по селективности селективный
Климатическое исполнение УХЛ3
Климатическое исполнение и категория размещения УХЛ3
Количество вспомогательных замыкающих контактов 3
Количество вспомогательных нормально замкнутых (НЗ) контактов 3
Количество вспомогательных нормально разомкнутых (НО) контактов 3
Количество вспомогательных переключающих контактов 6
Количество вспомогательных размыкающих контактов 3
Количество полюсов 3
Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
Коэффициент гарантированного несрабатывания, о.е. 1
Коэффициент гарантированного срабатывания, о.е. 1
Кратности уставки мгновенного расцепителя Ki, о.е. 18.75
Кратности уставки расцепителя Кm, о.е 1,5/2/3/4/5/6/7/8/9/10
Кратность тока для времени tr, о.е. 6
Крепление Монтажная рейка
Макс. сечение присоединяемых медных шин (мм) 2(100х12)
Максимальное сечение проводника, мм^2 2(100х12)
Масса 51 кг
Моторный привод встроенный true
Моторный привод опционально false
Наличие вспомогательных контактов сигнализации да
Наличие дифференциального расцепителя false
Наличие независимого расцепителя да
Наличие привода электромагнитный 230AC
Наличие теплового расцепителя false
Наличие электромагнитного расцепителя false
Наличие электронного расцепителя true
Номинальная отключающая способность Icu при 400 В, 50 Гц 80 кА
Номинальная рабочая наибольшая отключающая способность Ics (% Ic 100
Номинальная рабочая наибольшая отключающая способность переменно 63
Номинальное импульсное напряжение Uimp (кВ) 6
Номинальное напряжение 690...690 В
Номинальное напряжение изоляции Ui (В) 690
Номинальное напряжение сети 380/220;660/380
Номинальное рабочее напряжение переменного тока Ue (В) 690
Номинальное рабочее напряжение переменного тока Ue (В)_{2
400}
Номинальный продолжительный ток Iu 1600 А
Номинальный продолжительный ток Iu (А) 1 600
Номинальный ток In (А) 1 600
Нормативный документ ГОСТ Р 50030.2
Подходит для монтажа на DIN-рейку (Ω-типа) false
Предельная коммутационная способность переменного тока Icu (кА) 33,5
Предельная коммутационная способность переменного тока Icu (кА)< 80
Предельная коммутационная способность переменного тока Icu при 4 80
Предельная коммутационная способность переменного тока Icu при 6 33,5
Предельная коммутационная способность при 660/380В Ics 100 кА
Предельный ток селективности Is (кА) 30
Присоединение внешних проводников переднее
Раздел 1600А
Регулировка максимальных расцепителей тока да
Род тока AC
С расцепителем минимального напряжения false
Серия ВА55-43
Способ задания уставки мгновенного расцепителя По току (Ii)
Способ задания уставки расцепителя По кратности (Km)
Способ крепления (монтажа) винт
Способ установки стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-2
Степень защиты (IP) IP00
Страна производитель Россия
Тип изделия Выключатель автоматический
Тип изделия/компонента Выключатель автоматический в литом корпусе
Тип монтажной рейки 35х7.5; 35х15
Тип оборудования Выключатель автоматический
Тип подключения силовой электрической цепи Винтовое соединение
Тип приёмки ОТК
Тип расцепителя MR2-AC
Тип характеристики срабатывания расцепителя Tm B
Тип элемента управления Ручка-переключатель поворотная
ТНВЭД код 8536209007
Токи уставки мгновенного расцепителя Ii, о.е. Нет (без)
Токи уставки расцепителя Im, А Нет (без)
Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при токе 6IR (с) 2;4;8;16;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обрат 2;4;8;12;OFF
Уставки по току мгновенного срабатывания расцепителя Ii (А) 30000
Уставки по току срабатывания расцепителя в зоне короткого замыка 1,5;2;3;4;5;6;7;8;9;10
Частота тока (Гц) 50/60
Ширина 438 мм
Электродинамическая стойкость при 380/220В Icm 138.6 кА
Электродинамическая стойкость при 660/380В Icm 70.35 кА

В наличии на складе: 55 шт.

склад Мск: 55 шт.

355390.00р.

На складе
Код товара: 108197
Артикул: 108197
