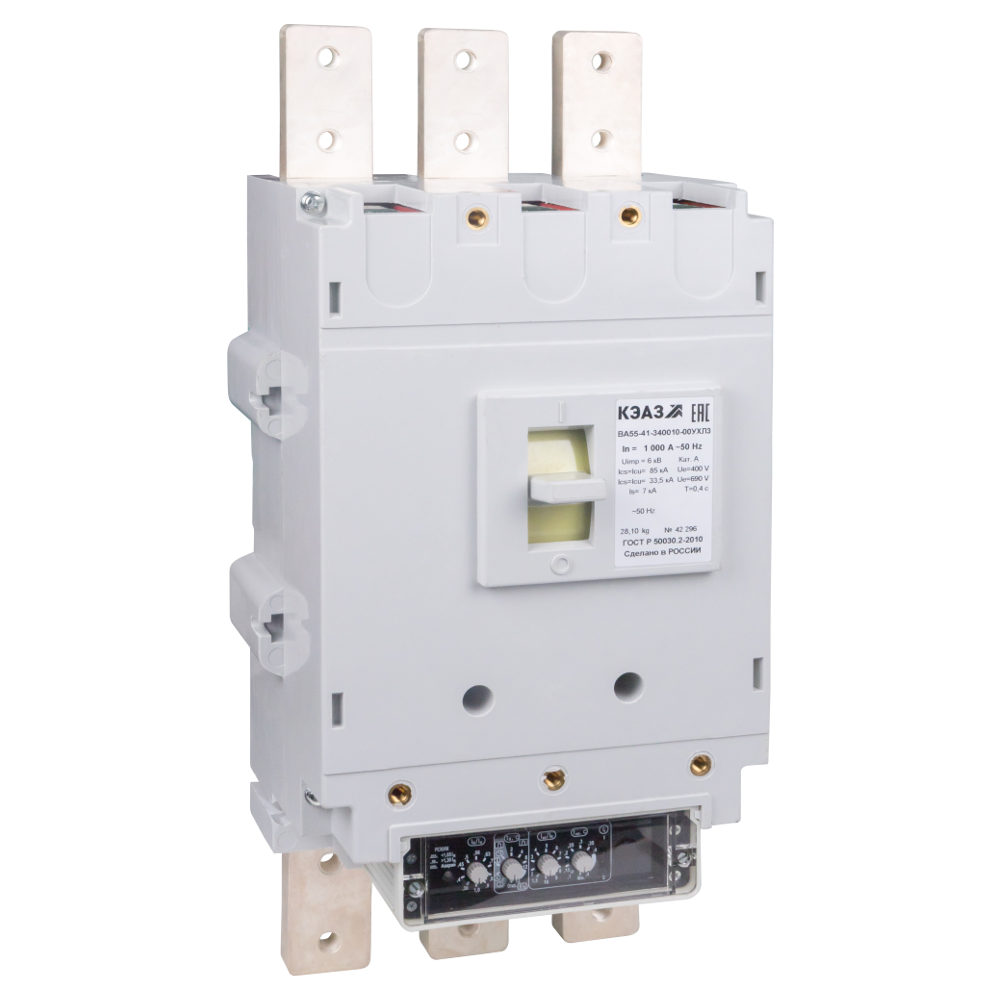

Выключатель автоматический ВА55-41-340010-1000А-690AC-УХЛ3-КЭАЗ

108238

Описание
Характеристики

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1000 А.

Характеристики ETIM

Предельная коммутационная способность переменного тока Icu (кА)	33,5
Количество полюсов	3
Номинальный ток In (А)	1 000
Вид расцепителей	электронный
Номинальное рабочее напряжение переменного тока Ue (В)	690
Вспомогательные (свободные) контакты	Нет
Дополнительный расцепитель	Нет
Наличие привода	ручной
Возможность самостоятельного подключения дополнительных устройств	нет
Регулировка максимальных расцепителей тока	да
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP00
Способ крепления (монтажа)	винт
Род тока	AC
Категория применения по селективности	селективный
Диапазон рабочих температур (˚С)	от -50°С до +55°С
Присоединение внешних проводников	переднее
Частота тока (Гц)	50/60
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60947-2
Номинальное напряжение изоляции Ui (В)	690
Номинальное импульсное напряжение Uimp (кВ)	6
Тип изделия	Выключатель автоматический
Габариты изделия: Ширина (мм)	250
Габариты изделия: Высота (мм)	523
Габариты изделия: Глубина (мм)	200
Климатическое исполнение и категория размещения	УХЛ3
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>	400
Предельная коммутационная способность переменного тока Icu (кА)<sub>2</sub>	55
Макс. сечение присоединяемых медных шин (мм)	2(60х12)
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)	100
Вид присоединяемых проводников	шина/провод
Предельный ток селективности Is (кА)	20
Категория ETIM	Силовой автоматический выключатель
Наличие независимого расцепителя	нет
Тип расцепителя	MR2-AC
Наличие вспомогательных контактов сигнализации	нет
Номинальный продолжительный ток Iu (А)	1 000
Тип приёмки	ОТК
Предельная коммутационная способность переменного тока Icu при 690AC (кА)	33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА)	55
Тип оборудования	Выключатель автоматический
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)	55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)	0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с)	2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)	1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)	0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А)	20000
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir)	0,4;0,6;0,8;1;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с)	2;4;8;12;OFF
Включено в реестр промышленной продукции РФ	да
ETIM Класс ID	EC000228
С расцепителем минимального напряжения	false
Количество вспомогательных нормально замкнутых (НЗ) контактов	0
Токи уставки расцепителя Im, А	Нет (без)
Подходит для монтажа на DIN-рейку (Ω-типа)	false
Нормативный документ	ГОСТ Р 50030.2
Номинальная отключающая способность Icu при 400 В, 50 Гц	55 кА
Время срабатывания в зоне перегрузки tr, c	12
Возможность установки индикатора отключения	false
Электродинамическая стойкость при 660/380В Icm	70.35 кА
Кратность нижней границы, о.е.	0
Наличие электромагнитного расцепителя	false
Климатическое исполнение	УХЛ3
Время срабатывания расцепителя в зоне КЗ tm	0.1 с
Тип изделия/компонента	Выключатель автоматический в литом корпусе
Вид подключения главной электрической цепи	Подключение сзади
Номинальное напряжение	690...690 В
Серия	ВА55-41
Тип характеристики срабатывания расцепителя Tm	B
Ширина	250 мм
Страна производитель	Россия
Гарантийный срок (лет)	5
Токи уставки расцепителя в зоне перегрузки Ir, А	1000 кА
Реактивное сопротивление полюса X, мОм	0
Раздел	1000А
Глубина	200 мм
Наличие электронного расцепителя	true
ТНВЭД код	8536209007
Предельная коммутационная способность при 660/380В Ics	100 кА
Наличие дифференциального расцепителя	false
Кратности уставки расцепителя Кm, о.е	1,5/2/3/4/5/6/7/8/9/10
Способ задания уставки расцепителя	По кратности (Km)
Кратности уставки мгновенного расцепителя Ki, о.е.	20
Токи уставки мгновенного расцепителя Ii, о.е.	Нет (без)
Токи уставок I∆, мА	0
Кратность верхней границы, о.е.	0
Количество вспомогательных переключающих контактов	0
Кратность тока для времени tr, о.е.	6
Максимальное сечение проводника, мм^2	2(60х12)
Тип монтажной рейки	35х7.5; 35х15
Количество вспомогательных нормально разомкнутых (НО) контактов	0
Количество модулей	0
Способ задания уставки мгновенного расцепителя	По току (Ii)
Тип подключения силовой электрической цепи	Винтовое соединение
Электродинамическая стойкость при 380/220В Icm	121 кА
Тип элемента управления	Рычажковый (перекидной рычаг)
Моторный привод встроенный	false
Коэффициент гарантированного срабатывания, о.е.	1
Встроенная защита от замыканий на землю	false
Номинальное напряжение сети	380/220;660/380
Время срабатывания мгновенного расцепителя ti	0.05 с
Высота	523 мм
Активное сопротивление полюса R, мОм	0
Масса	28.1 кг
Крепление	Монтажная рейка
Моторный привод опционально	false
Диапазон регулировки теплового расцепителя	1000...1000 А
Наличие теплового расцепителя	false
Номинальный продолжительный ток Iu	1000 А
Коэффициент гарантированного несрабатывания, о.е.	1
Конструкция прибора	Встраиваемое устройство фиксированной установки (стационарный)

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000228
Вид подключения главной электрической цепи Подключение сзади
Вид присоединяемых проводников шина/провод
Вид расцепителей электронный
Включено в реестр промышленной продукции РФ да
Возможность самостоятельного подключения дополнительных устройст нет
Возможность установки индикатора отключения false
Время срабатывания в зоне перегрузки tr, c 12
Время срабатывания мгновенного расцепителя ti 0.05 с
Время срабатывания расцепителя в зоне КЗ tm 0.1 с
Вспомогательные (свободные) контакты Нет
Встроенная защита от замыканий на землю false
Высота 523 мм
Габариты изделия: Высота (мм) 523
Габариты изделия: Глубина (мм) 200
Габариты изделия: Ширина (мм) 250
Гарантийный срок (лет) 5
Глубина 200 мм
Диапазон рабочих температур (˚С) от -50°С до +55°С
Диапазон регулировки теплового расцепителя 1000...1000 А
Дополнительный расцепитель Нет
Категория применения по селективности селективный
Климатическое исполнение УХЛ3
Климатическое исполнение и категория размещения УХЛ3
Количество полюсов 3
Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
Коэффициент гарантированного несрабатывания, о.е. 1
Коэффициент гарантированного срабатывания, о.е. 1
Кратности уставки мгновенного расцепителя Ki, о.е. 20
Кратности уставки расцепителя Кm, о.е 1,5/2/3/4/5/6/7/8/9/10
Кратность тока для времени tr, о.е. 6
Крепление Монтажная рейка
Макс. сечение присоединяемых медных шин (мм) 2(60х12)
Максимальное сечение проводника, мм^2 2(60х12)
Масса 28.1 кг
Моторный привод встроенный false
Моторный привод опционально false
Наличие вспомогательных контактов сигнализации нет
Наличие дифференциального расцепителя false
Наличие независимого расцепителя нет
Наличие привода ручной
Наличие теплового расцепителя false
Наличие электромагнитного расцепителя false
Наличие электронного расцепителя true
Номинальная отключающая способность Icu при 400 В, 50 Гц 55 кА
Номинальная рабочая наибольшая отключающая способность Ics (% Ic 100
Номинальная рабочая наибольшая отключающая способность переменно 55
Номинальное импульсное напряжение Uimp (кВ) 6
Номинальное напряжение 690...690 В
Номинальное напряжение изоляции Ui (В) 690
Номинальное напряжение сети 380/220;660/380
Номинальное рабочее напряжение переменного тока Ue (В) 690
Номинальное рабочее напряжение переменного тока Ue (В)_{2
400}
Номинальный продолжительный ток Iu 1000 А
Номинальный продолжительный ток Iu (А) 1 000
Номинальный ток In (А) 1 000
Нормативный документ ГОСТ Р 50030.2
Подходит для монтажа на DIN-рейку (Ω-типа) false
Предельная коммутационная способность переменного тока Icu (кА) 33,5
Предельная коммутационная способность переменного тока Icu (кА)< 55
Предельная коммутационная способность переменного тока Icu при 4 55
Предельная коммутационная способность переменного тока Icu при 6 33,5
Предельная коммутационная способность при 660/380В Ics 100 кА
Предельный ток селективности Is (кА) 20
Присоединение внешних проводников переднее
Раздел 1000А
Регулировка максимальных расцепителей тока да
Род тока AC
С расцепителем минимального напряжения false
Серия ВА55-41
Способ задания уставки мгновенного расцепителя По току (Ii)
Способ задания уставки расцепителя По кратности (Km)
Способ крепления (монтажа) винт
Способ установки стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-2
Степень защиты (IP) IP00
Страна производитель Россия
Тип изделия Выключатель автоматический
Тип изделия/компонента Выключатель автоматический в литом корпусе
Тип монтажной рейки 35х7.5; 35х15
Тип оборудования Выключатель автоматический
Тип подключения силовой электрической цепи Винтовое соединение
Тип приёмки ОТК
Тип расцепителя MR2-AC
Тип характеристики срабатывания расцепителя Tm B
Тип элемента управления Рычажковый (перекидной рычаг)
ТНВЭД код 8536209007
Токи уставки мгновенного расцепителя Ii, о.е. Нет (без)
Токи уставки расцепителя Im, А Нет (без)
Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при токе 6IR (с) 2;4;8;16;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обрат 2;4;8;12;OFF
Уставки по току мгновенного срабатывания расцепителя Ii (А) 20000
Уставки по току срабатывания расцепителя в зоне короткого замыка 1,5;2;3;4;5;6;7;8;9;10
Уставки по току срабатывания расцепителя при однофазном коротком 0,4;0,6;0,8;1;OFF
Частота тока (Гц) 50/60
Ширина 250 мм
Электродинамическая стойкость при 380/220В Icm 121 кА
Электродинамическая стойкость при 660/380В Icm 70.35 кА

В наличии на складе: 112 шт.

склад Мск: 112 шт.

185290.00р.

На складе
Код товара: 108238
Артикул: 108238
