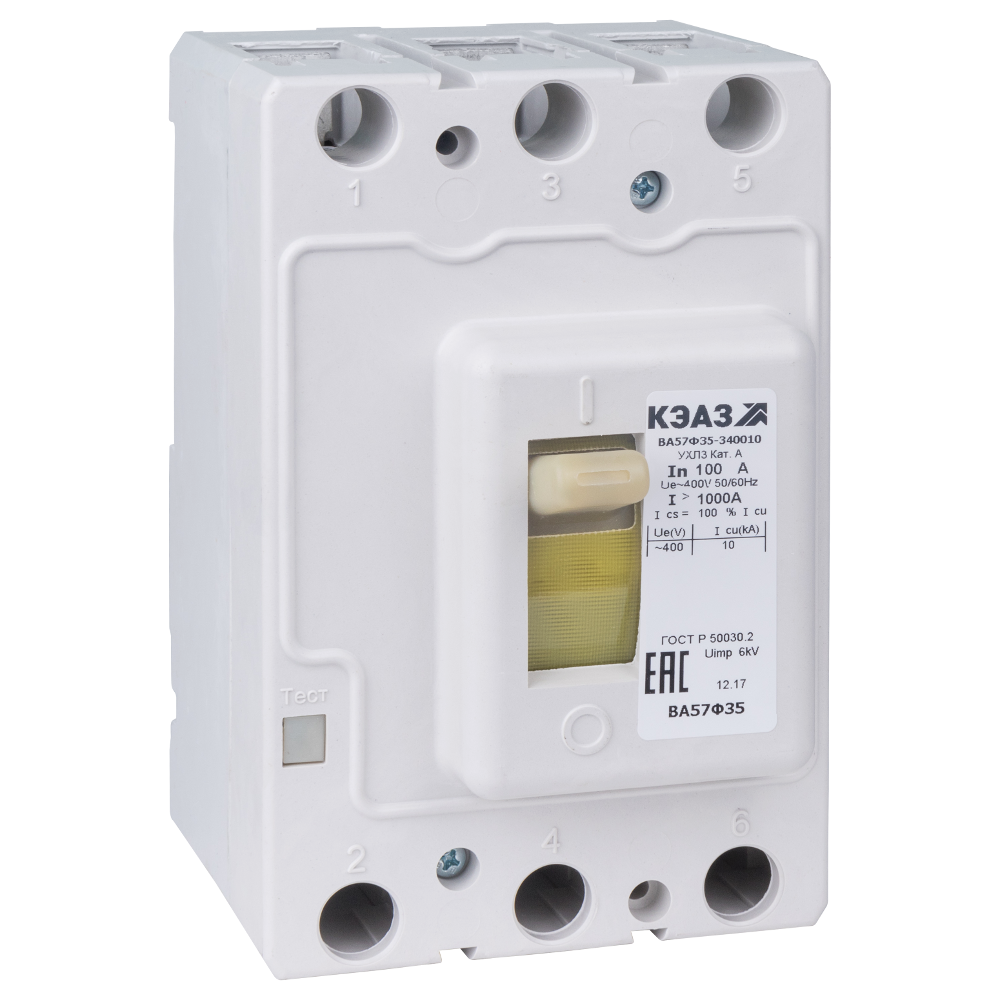

Выключатель автоматический ВА57Ф35-340010-100А-1000-400AC-УХЛ3-КЭАЗ

109286

Описание
Характеристики

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 100 А.

Характеристики ETIM

Предельная коммутационная способность переменного тока Icu (кА)	15
Количество полюсов	3
Уставка расцепителей токов короткого замыкания	1000А
Номинальный ток In (А)	100
Вид расцепителей	тепловой и электромагнитный
Номинальное рабочее напряжение переменного тока Ue (В)	400
Вспомогательные (свободные) контакты	Нет
Дополнительный расцепитель	Нет
Наличие привода	ручной
Возможность самостоятельного подключения дополнительных устройств	нет
Регулировка максимальных расцепителей тока	нет
Макс. сечение присоединяемых проводов (мм²)	185
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP20
Способ крепления (монтажа)	винт
Род тока	AC
Категория применения по селективности	неселективный
Диапазон рабочих температур (˚С)	от -60°С до +40°С
Дополнительное оборудование	комплект зажимов №1; клеммная крышка
Присоединение внешних проводников	переднее
Частота тока (Гц)	50/60
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60947-2
Номинальное напряжение изоляции Ui (В)	690
Номинальное импульсное напряжение Uimp (кВ)	6
Тип изделия	Выключатель автоматический
Габариты изделия: Ширина (мм)	112
Габариты изделия: Высота (мм)	175
Габариты изделия: Глубина (мм)	130
Климатическое исполнение и категория размещения	УХЛ3
Макс. сечение присоединяемых медных шин (мм)	4х30
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)	75
Гарантийный срок эксплуатации (лет)	5
Вид присоединяемых проводников	шина/провод
Категория ETIM	Силовой автоматический выключатель
Наличие независимого расцепителя	нет
Базовая уставка	да
Наличие вспомогательных контактов сигнализации	нет
Номинальный продолжительный ток Iu (А)	100
Тип приёмки	ОТК
Предельная коммутационная способность переменного тока Icu при 400АС (кА)	15
Тип оборудования	Выключатель автоматический
Уставки рабочего тока расцепителя IR (А)	100
Уставки по току мгновенного срабатывания расцепителя Ii (А)	1000
Включено в реестр промышленной продукции РФ	да
ETIM Класс ID	EC000228
Кратность нижней границы, о.е.	0
Время срабатывания в зоне перегрузки tr, c	12
Предельная коммутационная способность при 660/380В Ics	30 кА
Электродинамическая стойкость при 660/380В Icm	0 кА
Номинальная отключающая способность Icu при 400 В, 50 Гц	15 кА
Моторный привод встроенный	false
Гарантийный срок (лет)	5
Время срабатывания расцепителя в зоне КЗ tm	0.1 с
Наличие теплового расцепителя	true
Серия	ВА57Ф35
Ширина	112 мм
Тип изделия/компонента	Выключатель автоматический в литом корпусе
Тип характеристики срабатывания расцепителя Tm	B
Страна производитель	Россия
Токи уставки расцепителя в зоне перегрузки Ir, А	100 кА
ТНВЭД код	8536209008
Раздел	100А
Наличие электромагнитного расцепителя	true
Глубина	130 мм
Возможность установки индикатора отключения	false
Кратности уставки расцепителя Кm, о.е	Нет (без)
Реактивное сопротивление полюса X, мОм	0
Кратность верхней границы, о.е.	0
Наличие электронного расцепителя	false
Токи уставок I∆, мА	0
Максимальное сечение проводника, мм^2	185
Тип подключения силовой электрической цепи	Винтовое соединение
Номинальный продолжительный ток Iu	100 А
Кратность тока для времени tr, о.е.	6
Номинальное напряжение	400...400 В
Климатическое исполнение	УХЛ3
Количество модулей	0
Количество вспомогательных переключающих контактов	0
Способ задания уставки мгновенного расцепителя	По току (Ii)
Коэффициент гарантированного несрабатывания, о.е.	1
Токи уставки расцепителя Im, А	1000
Тип элемента управления	Рычажковый (перекидной рычаг)
Номинальное напряжение сети	380/220;660/380
Количество вспомогательных нормально разомкнутых (НО) контактов	0
Высота	175 мм
Кратности уставки мгновенного расцепителя Ki, о.е.	0
Время срабатывания мгновенного расцепителя ti	0.05 с
Электродинамическая стойкость при 380/220В Icm	30 кА
С расцепителем минимального напряжения	false
Тип монтажной рейки	35х7.5; 35х15
Конструкция прибора	Встраиваемое устройство фиксированной установки (стационарный)
Встроенная защита от замыканий на землю	false
Наличие дифференциального расцепителя	false
Нормативный документ	ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
Моторный привод опционально	false
Количество вспомогательных нормально замкнутых (НЗ) контактов	0
Подходит для монтажа на DIN-рейку (Ω-типа)	false
Вид подключения главной электрической цепи	Подключение спереди
Диапазон регулировки теплового расцепителя	100...100 А
Крепление	Монтажная рейка
Коэффициент гарантированного срабатывания, о.е.	1
Масса	2.7 кг
Активное сопротивление полюса R, мОм	0
Токи уставки мгновенного расцепителя Ii, о.е.	Нет (без)
Способ задания уставки расцепителя	По току (Im)
