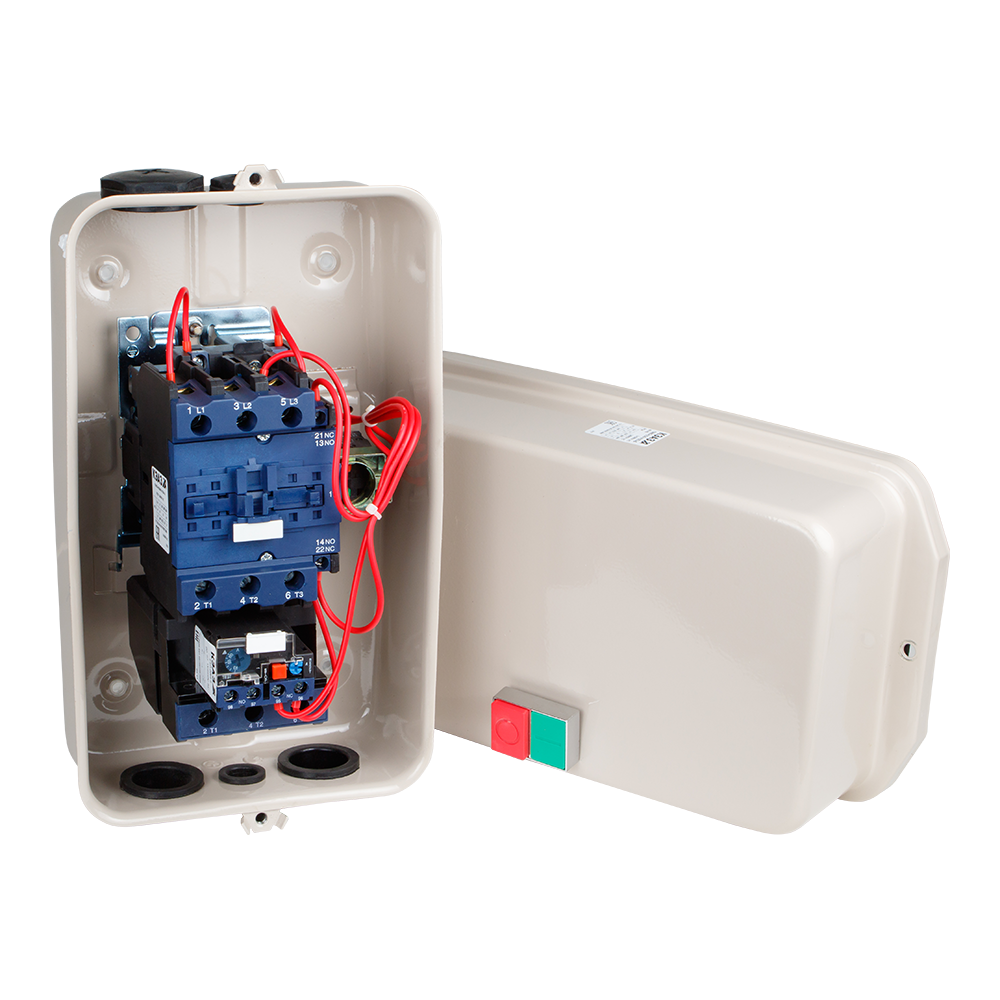

Пускатель ПМЛ-5220Д-100А-380AC-(80-93А)-УХЛ3-Б-КЭАЗ

110734

Описание
Характеристики

Пускатель с катушкой управления переменным током напряжением 380 В на номинальный ток 100 А.

Характеристики ETIM

Количество полюсов	3
Номинальный ток In (А)	100
Степень защиты (IP)	IP54
Способ крепления (монтажа)	винт
Дополнительное оборудование	нет
Стандарт российский (ГОСТ, ТУ)	ТУ3420-091-05758109-2016, ГОСТ IEC 60947-4-1
Количество главных замыкающих контактов	3
Диапазон регулировки теплового расцепителя (А)	80-93
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC	86
Напряжение катушки управления (В)	380
Габариты изделия: Ширина (мм)	180
Габариты изделия: Высота (мм)	312
Габариты изделия: Глубина (мм)	181
Климатическое исполнение и категория размещения	УХЛ3
Род тока катушки управления	AC
Категория ETIM	Комбинированный пускатель электродвигателя
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC	56
Мощность двигателя Р (kW) для AC3, V=220AC	25
Мощность двигателя Р (kW) для AC3, V=380AC	40
Мощность двигателя Р (kW) для AC3, V=660AC	45
Количество вспомогательных размыкающих контактов	1
Количество вспомогательных замыкающих контактов	1
Тип приёмки	ОТК
Тип оборудования	Пускатель
ETIM Класс ID	EC001037
Гарантийный срок (лет)	2
Номинальное напряжение питания цепи управления Us AC 50 Гц	380...380 В
Тип подключения силовой электрической цепи	Винтовое соединение
Класс защиты	Класс 10 A
Количество вспомогательных нормально замкнутых (НЗ) контактов	1
Количество вспомогательных нормально разомкнутых (НО) контактов	1
Номинальное напряжение питания цепи управления Us AC 60 Гц	0...0 В
Номинальная коммутируемая мощность при AC-3, 400 В	45 кВт
Диапазон регулировки теплового расцепителя	80...93 А
Условный номинальный ток короткого замыкания Iq	5 кА
Номинальный рабочий ток Ie	93 А
Тип пускового устройства двигателя	Пускатель прямого пуска
Тип напряжения управления	AC
Степень защиты (NEMA)	12
Тип электрического соединения для цепей управления и вспомогательных цепей	Винтовое соединение
Класс координации согласно IEC 60947-4-3	Прочее
Страна производитель	Россия
ТНВЭД код	8536508008

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC001037
Габариты изделия: Высота (мм) 312
Габариты изделия: Глубина (мм) 181
Габариты изделия: Ширина (мм) 180
Гарантийный срок (лет) 2
Диапазон регулировки теплового расцепителя 80...93 А
Диапазон регулировки теплового расцепителя (А) 80-93
Дополнительное оборудование нет
Класс защиты Класс 10 A
Класс координации согласно IEC 60947-4-3 Прочее
Климатическое исполнение и категория размещения УХЛ3
Количество вспомогательных замыкающих контактов 1
Количество вспомогательных нормально замкнутых (НЗ) контактов 1
Количество вспомогательных нормально разомкнутых (НО) контактов 1
Количество вспомогательных размыкающих контактов 1
Количество главных замыкающих контактов 3
Количество полюсов 3
Мощность двигателя Р (kW) для AC3, V=220AC 25
Мощность двигателя Р (kW) для AC3, V=380AC 40
Мощность двигателя Р (kW) для AC3, V=660AC 45
Напряжение катушки управления (В) 380
Номинальная коммутируемая мощность при AC-3, 400 В 45 кВт
Номинальное напряжение питания цепи управления Us AC 50 Гц 380...380 В
Номинальное напряжение питания цепи управления Us AC 60 Гц 0...0 В
Номинальный рабочий ток Ie 93 А
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC 86
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC 56
Номинальный ток In (А) 100
Род тока катушки управления AC
Способ крепления (монтажа) винт
Стандарт российский (ГОСТ, ТУ) ТУ3420-091-05758109-2016, ГОСТ IEC 60947-4-1
Степень защиты (IP) IP54
Степень защиты (NEMA) 12
Страна производитель Россия
Тип напряжения управления AC
Тип оборудования Пускатель
Тип подключения силовой электрической цепи Винтовое соединение
Тип приёмки ОТК
Тип пускового устройства двигателя Пускатель прямого пуска
Тип электрического соединения для цепей управления и вспомогател Винтовое соединение
ТНВЭД код 8536508008
Условный номинальный ток короткого замыкания Iq 5 кА

В наличии на складе: 11 шт.

склад Мск: 11 шт.

35060.00р.

На складе
Код товара: 110734
Артикул: 110734
