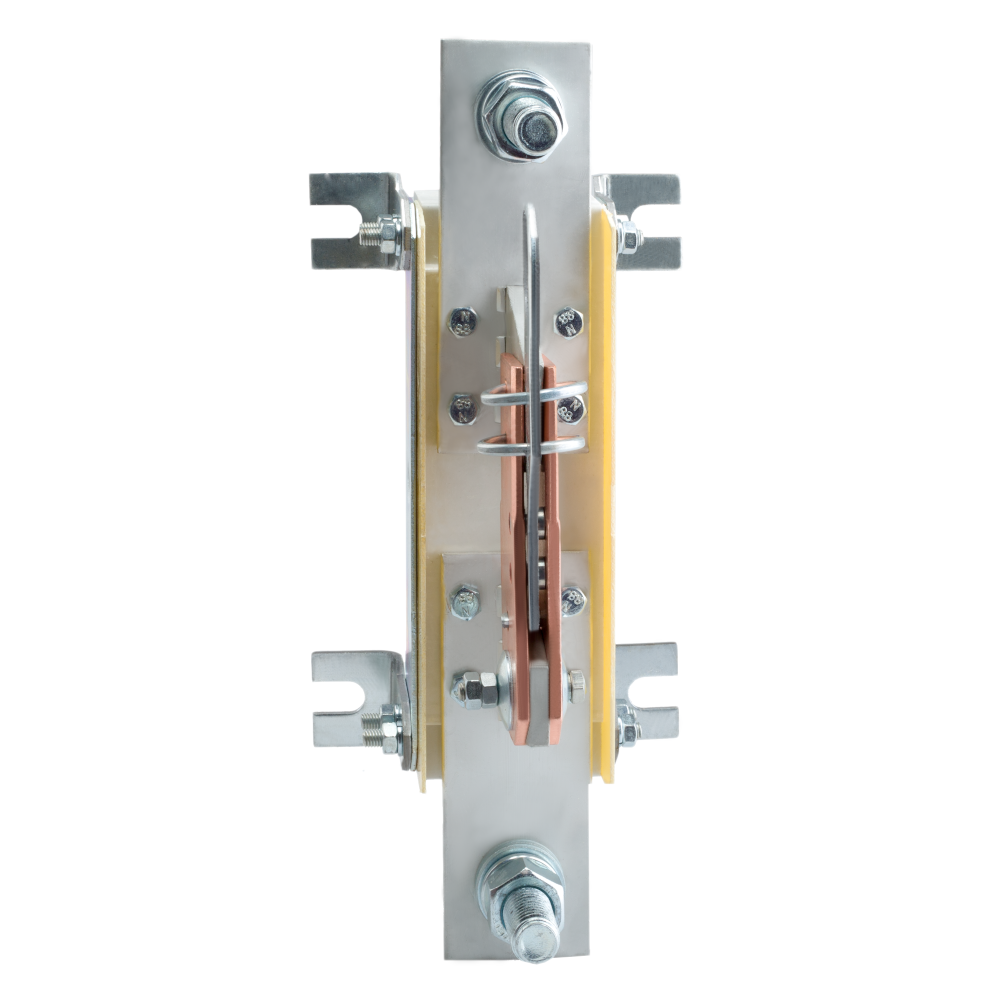

Разъединитель РЕ19-41-11160-1000А-УХЛ3-КЭАЗ

113025

Описание
Характеристики

Разъединитель 1 полюсный на номинальный ток 1000 А, где установлена съемная рукоятка, а механическая износостойкость составляет 6300 циклов.

Характеристики ETIM

Гарантийный срок эксплуатации (лет)	3
Количество полюсов	1
Номинальный ток In (А)	1 000
Номинальное рабочее напряжение переменного тока Ue (В)	1 000
Макс. сечение присоединяемых проводов (мм²)	1280
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP00
Способ крепления (монтажа)	винт
Род тока	AC/DC
Диапазон рабочих температур (˚С)	от -60°С до +40°С
Дополнительное оборудование	нет
Присоединение внешних проводников	переднее
Частота тока (Гц)	50/60
Расположение рукоятки ручного привода	переднее
Исполнение рукоятки	съемная
Механическая износостойкость (циклов "ВО")	6 300
Число направлений коммутации	1
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)	18
Номинальный условный ток короткого замыкания Iq (кА)	100
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60947-3, ТУ3424-063-05758109-2012
Категория применения IEC и номинальный ток	AC-20B. DC-20B
Номинальное напряжение изоляции Ui (В)	1 000
Тип изделия	Разъединитель
Габариты изделия: Ширина (мм)	328
Габариты изделия: Высота (мм)	161
Габариты изделия: Глубина (мм)	178
Климатическое исполнение и категория размещения	УХЛ3
Вид рукоятки	пополюсный рычаг для управления штангой
Расположение плоскости присоединения внешних проводников	параллельно
Подходит для фронтального монтажа	да
Габариты изделия: Длина (мм)	328
Номинальное рабочее напряжение постоянного тока Ue (В)	1 000
Макс. сечение присоединяемых медных шин (мм)	2(5х60)
Наличие изоляционной плиты	нет
Категория ETIM	Выключатель-разъединитель нагрузки
Условный тепловой ток на открытом воздухе Ith (A)	1 000
Подходит для монтажа в горизонтальной плоскости	да
Тип элемента управления	рычажковый (перекидной рычаг)
Пригоден в качестве устройства аварийной остановки	да
Моторный привод встроенный	нет
Моторный привод (дополнительно)	нет
Пригоден в качестве сервисного выключателя	да
Компактная версия выключателя-разъединителя	нет
Тип приёмки	ОТК
Подходит для установки в распределительный щит	да
Подходит для промежуточного монтажа	нет
Взаимоблокирующий (-ая)	нет
Тип оборудования	Разъединитель
ETIM Класс ID	EC000216
Гарантийный срок (лет)	3
Номинальный продолжительный ток Iu	1000 А
Подходит для напольного монтажа	false
Степень защиты (IP), передняя сторона	IP00
Тип подключения силовой электрической цепи	Винтовое соединение
Количество вспомогательных нормально замкнутых (НЗ) контактов	0
Количество вспомогательных нормально разомкнутых (НО) контактов	0
Тип изделия/компонента	Выключатель-разъединитель нагрузки
Номинальная коммутируемая мощность при AC-3, 400 В	400 кВт
Конструкция прибора	Встраиваемое устройство фиксированной установки (стационарный)
Максимальное допустимое рабочее напряжение Ue AC	1000 В
Моторный привод опционально	false
Реверсивный переключатель	false
Пригоден в качестве предохранительного выключателя	true
Пригоден в качестве главного выключателя	false
Условный номинальный ток короткого замыкания Iq	100 кА
Напряжение дополнительного расцепителя	false
С блокировкой/запираемый	false
Цвет управляющего элемента	Серый
Подходит для фронтального монтажа в центре	false
Подходит для фронтального монтажа через 4 отверстия	true
Степень защиты (NEMA)	Прочее
Страна производитель	Россия
ТНВЭД код	8536508008

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000216
Взаимоблокирующий (-ая) нет
Вид рукоятки пополюсный рычаг для управления штангой
Габариты изделия: Высота (мм) 161
Габариты изделия: Глубина (мм) 178
Габариты изделия: Длина (мм) 328
Габариты изделия: Ширина (мм) 328
Гарантийный срок (лет) 3
Гарантийный срок эксплуатации (лет) 3,3
Диапазон рабочих температур (˚С) от -60°С до +40°С
Дополнительное оборудование нет
Исполнение рукоятки съемная
Категория применения IEC и номинальный ток AC-20B. DC-20B
Климатическое исполнение и категория размещения УХЛ3
Количество полюсов 1
Компактная версия выключателя-разъединителя нет
Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
Макс. сечение присоединяемых медных шин (мм) 2(5х60)
Макс. сечение присоединяемых проводов (мм²) 1280
Максимальное допустимое рабочее напряжение Ue AC 1000 В
Механическая износостойкость (циклов "ВО") 6 300
Моторный привод (дополнительно) нет
Моторный привод встроенный нет
Моторный привод опционально false
Наличие изоляционной плиты нет
Напряжение дополнительного расцепителя false
Номинальная коммутируемая мощность при AC-3, 400 В 400 кВт
Номинальное напряжение изоляции Ui (В) 1 000
Номинальное рабочее напряжение переменного тока Ue (В) 1 000
Номинальное рабочее напряжение постоянного тока Ue (В) 1 000
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА) 18
Номинальный продолжительный ток Iu 1000 А
Номинальный ток In (А) 1 000
Номинальный условный ток короткого замыкания Iq (кА) 100
Подходит для монтажа в горизонтальной плоскости да
Подходит для напольного монтажа false
Подходит для промежуточного монтажа нет
Подходит для установки в распределительный щит да
Подходит для фронтального монтажа да
Подходит для фронтального монтажа в центре false
Подходит для фронтального монтажа через 4 отверстия true
Пригоден в качестве главного выключателя false
Пригоден в качестве предохранительного выключателя true
Пригоден в качестве сервисного выключателя да
Пригоден в качестве устройства аварийной остановки да
Присоединение внешних проводников переднее
Расположение плоскости присоединения внешних проводников параллельно
Расположение рукоятки ручного привода переднее
Реверсивный переключатель false
Род тока AC/DC
С блокировкой/запираемый false
Способ крепления (монтажа) винт
Способ установки стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-3, ТУ3424-063-05758109-2012
Степень защиты (IP) IP00
Степень защиты (IP), передняя сторона IP00
Степень защиты (NEMA) Прочее
Страна производитель Россия
Тип изделия Разъединитель
Тип изделия/компонента Выключатель-разъединитель нагрузки
Тип оборудования Разъединитель
Тип подключения силовой электрической цепи Винтовое соединение
Тип приёмки ОТК
Тип элемента управления рычажковый (перекидной рычаг)
ТНВЭД код 8536508008
Условный номинальный ток короткого замыкания Iq 100 кА
Условный тепловой ток на открытом воздухе Ith (A) 1 000
Цвет управляющего элемента Серый
Частота тока (Гц) 50/60
Число направлений коммутации 1

В наличии на складе: 32 шт.

склад Мск: 32 шт.

18230.00р.

На складе
Код товара: 113025
Артикул: 113025
