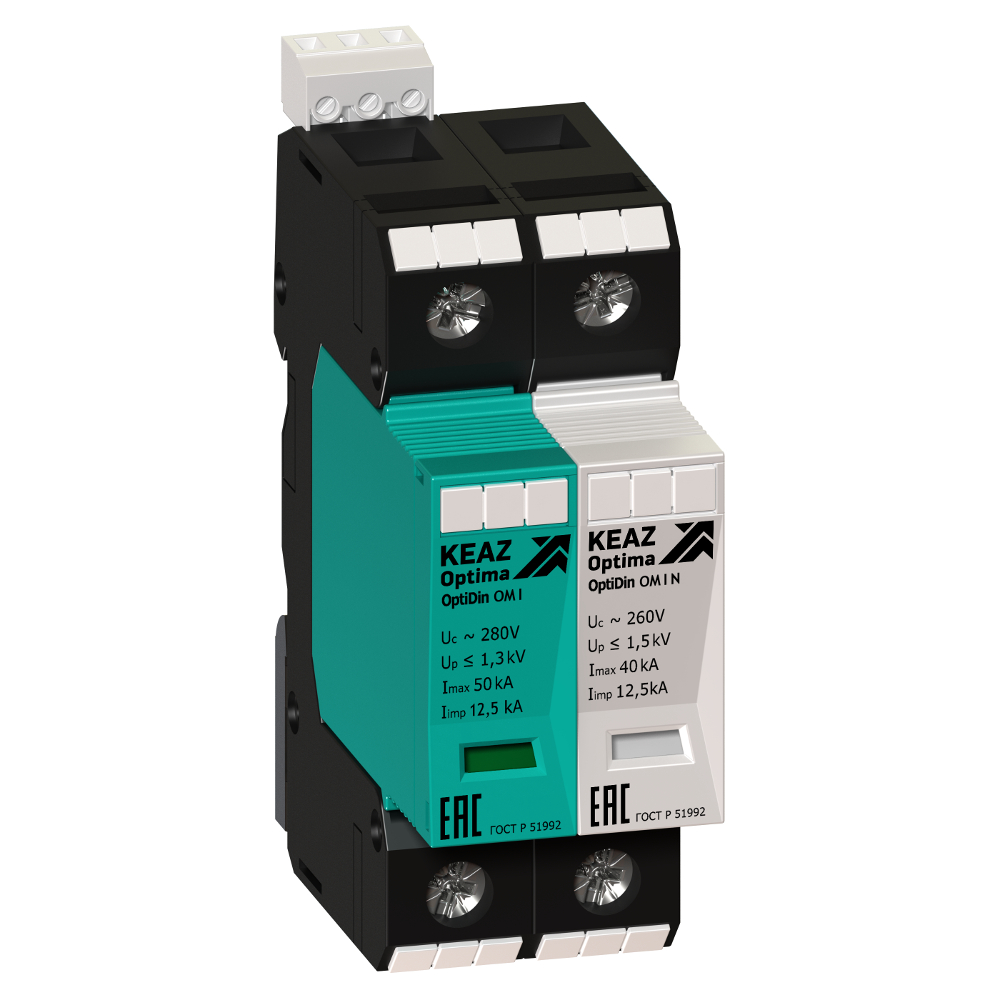

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-1+N-280/12,5

114251

Описание
Характеристики

Устройство защиты от импульсных перенапряжений класса I + II + III с типом полюса 1P+N и однофазной питающей сетью.

Характеристики ETIM

Возможность самостоятельного подключения дополнительных устройств	нет
Макс. сечение присоединяемых проводов (мм²)	25
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP20
Способ крепления (монтажа)	DIN-рейка
Род тока	AC
Диапазон рабочих температур (˚С)	от -40°С до +70°С
Присоединение внешних проводников	переднее
Габарит	2 модуля
Частота тока (Гц)	50
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 61643-11
Количество фаз питающей сети	1
Габариты изделия: Ширина (мм)	35
Габариты изделия: Высота (мм)	90
Габариты изделия: Глубина (мм)	70,5
Защита от импульсных перенапряжений	да
Категория ETIM	УЗИП для систем электроснабжения
Класс испытаний	I + II + III
Защищаемые проводники L/N	да
Защищаемые проводники L/PE	нет
Защищаемые проводники N/PE	да
Защищаемые проводники L/PEN	нет
Конфигурация системы заземления TN-S	да
Конфигурация системы заземления TT	да
Конфигурация системы заземления TN-C	нет
Максимальное длительное рабочее напряжение Uс (В) L/N	280
Максимальное длительное рабочее напряжение Uс (В) N/PE	280
Импульсный ток Iimp (10/350) (кА) L/N	12,5
Импульсный ток Iimp (10/350) (кА) N/PE	12,5
Номинальный ток разряда In (8/20) (кА) L/N	30
Номинальный ток разряда In (8/20) (кА) N/PE	30
Максимальный ток разряда Imax (8/20) (кА) L/N	50
Максимальный ток разряда Imax (8/20) (кА) N/PE	50
С контактом удаленной сигнализации	нет
С индикатором состояния износа	нет
С функцией гашения остаточного тока	нет
Тип полюсов	1P+N
Номинальное напряжение переменного тока Un (В)	230
Уровень напряжения защиты Up (kВ)	1,3
Уровень напряжения защиты Up (kВ) L/N	1,3
Уровень напряжения защиты Up (kВ) N/PE	1,3
Максимальное длительное рабочее напряжение Uс (В)	280
Импульсный ток Iimp (10/350) (кА)	12,5
Номинальный ток разряда In (8/20) (кА)	30
Максимальный ток разряда Imax (8/20) (кА)	50
Тип приёмки	ОТК
Глубина монтажная (встраиваемая) (мм)	65
Тип оборудования	Ограничитель импульсных перенапряжений
Диапазон срабатывания при переменном напряжении (В)	нет
ETIM Класс ID	EC000941
Количество полюсов	1P+N
Модульный	true
Степень защиты	IP20
Номинальное напряжение Un	230 В
Максимальное рабочее напряжение Uc	280 В
Номинальный разрядный ток In	30 кА
Максимальный разрядный ток Imax	50 кА
Гарантийный срок (лет)	2
Серия	OptiDin OM
Высота	90 мм
Ширина	35 мм
Глубина	70.5 мм
Масса	0.23 кг
Тип монтажной рейки	35х7.5; 35х15
Крепление	Монтажная рейка
Климатическое исполнение	УХЛ3
Нормативный документ	ГОСТ Р 51992-2011
Количество модулей	2
Максимальное сечение проводника, мм^2	25
Конструктивный размер (габарит)	2 модуля
Способ монтажа	DIN-рейка (с Ω-профилем) 35 мм
Отключающая способность при коротком замыкании (Isccr)	25 кА
Конфигурация системы TN-C-S	false
Другая конфигурация системы	true
Конфигурация системы TT	false
Конфигурация системы TN-S	false
Конфигурация системы TN-C	false
Конфигурация системы TN	false
Конфигурация системы IT	false
Конфигурация системы DC	false
Сигнал на устройстве	Нет
Конфигурация системы	Прочее
Номинальное напряжение переменного тока (AC)	230 В
Номинальный сброс импульсного тока (8/20)	20 кА
Максимальное длительное напряжение переменного тока АС	280 В
Уровень защиты по напряжению	1.5 кВ
С контактом дистанционной сигнализации	false
Страна производитель	Словакия
ТНВЭД код	8536309000
