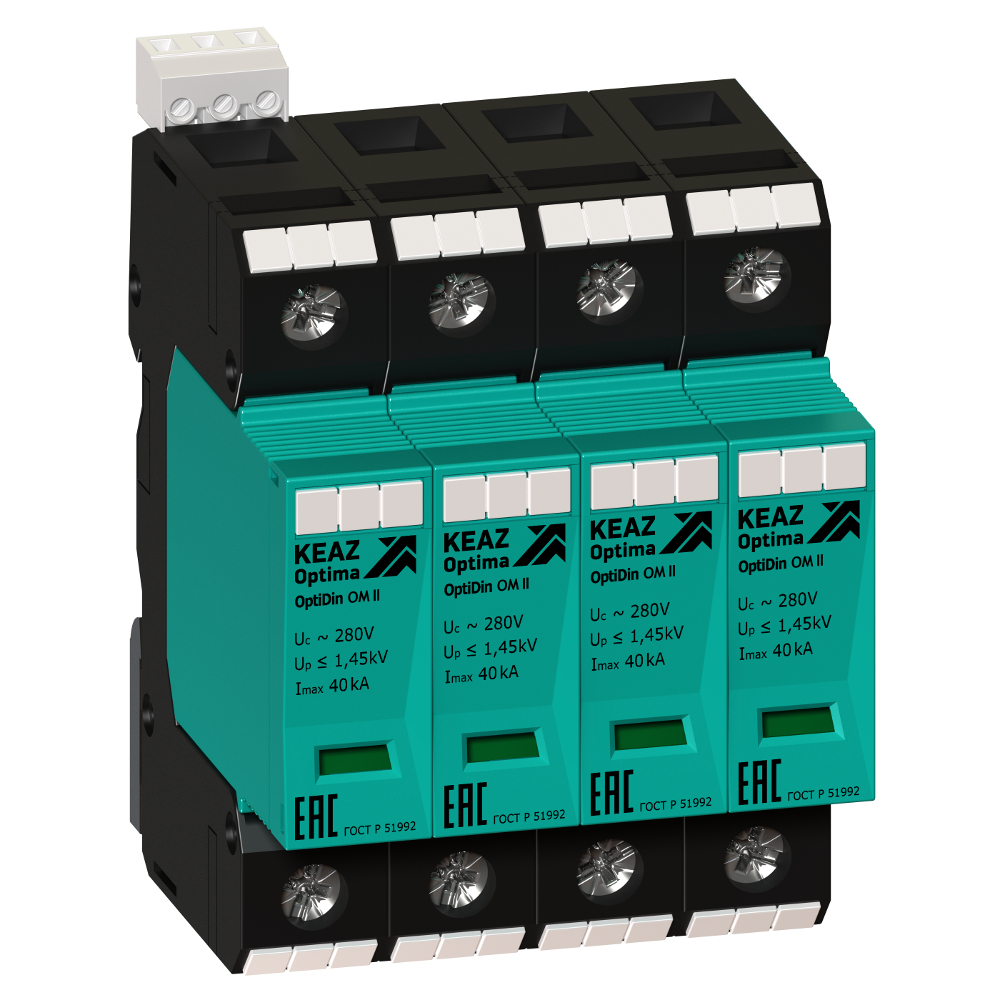

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-4-280/40/RS

114309

Описание
Характеристики

Устройство защиты от импульсных перенапряжений класса II + III с типом полюса 4P и трехфазной питающей сетью.

Характеристики ETIM

Возможность самостоятельного подключения дополнительных устройств	нет
Макс. сечение присоединяемых проводов (мм²)	25
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP20
Способ крепления (монтажа)	DIN-рейка
Род тока	AC
Диапазон рабочих температур (˚С)	от -40°С до +70°С
Присоединение внешних проводников	переднее
Габарит	4 модуля
Частота тока (Гц)	50
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 61643-11
Количество фаз питающей сети	3
Габариты изделия: Ширина (мм)	70
Габариты изделия: Высота (мм)	97
Габариты изделия: Глубина (мм)	70,5
Защита от импульсных перенапряжений	да
Категория ETIM	УЗИП для систем электроснабжения
Класс испытаний	II + III
Защищаемые проводники L/N	да
Защищаемые проводники L/PE	да
Защищаемые проводники N/PE	нет
Защищаемые проводники L/PEN	нет
Конфигурация системы заземления TN-S	да
Конфигурация системы заземления TT	да
Конфигурация системы заземления TN-C	нет
Максимальное длительное рабочее напряжение Uс (В) L/N	280
Максимальное длительное рабочее напряжение Uс (В) N/PE	280
Номинальный ток разряда In (8/20) (кА) L/N	20
Номинальный ток разряда In (8/20) (кА) N/PE	20
Максимальный ток разряда Imax (8/20) (кА) L/N	40
Максимальный ток разряда Imax (8/20) (кА) N/PE	40
С контактом удаленной сигнализации	да
С индикатором состояния износа	да
С функцией гашения остаточного тока	нет
Тип полюсов	4P
Номинальное напряжение переменного тока Un (В)	230
Уровень напряжения защиты Up (kВ)	1,45
Уровень напряжения защиты Up (kВ) L/N	1,45
Уровень напряжения защиты Up (kВ) N/PE	1,45
Максимальное длительное рабочее напряжение Uс (В)	280
Номинальный ток разряда In (8/20) (кА)	20
Максимальный ток разряда Imax (8/20) (кА)	40
Тип приёмки	ОТК
Глубина монтажная (встраиваемая) (мм)	65
Тип оборудования	Ограничитель импульсных перенапряжений
Диапазон срабатывания при переменном напряжении (В)	нет
ETIM Класс ID	EC000941
Количество полюсов	4P
Модульный	true
Степень защиты	IP20
Номинальное напряжение Un	230 В
Максимальное рабочее напряжение Uc	280 В
Номинальный разрядный ток In	30 кА
Максимальный разрядный ток Imax	50 кА
Гарантийный срок (лет)	2
Серия	OptiDin OM
Высота	90 мм
Ширина	70 мм
Глубина	70.5 мм
Масса	0.5 кг
Тип монтажной рейки	35х7.5; 35х15
Крепление	Монтажная рейка
Климатическое исполнение	УХЛ3
Нормативный документ	ГОСТ Р 51992-2011
Количество модулей	4
Максимальное сечение проводника, мм^2	25
Конструктивный размер (габарит)	4 модуля
Способ монтажа	DIN-рейка (с Ω-профилем) 35 мм
Отключающая способность при коротком замыкании (Isccr)	25 кА
Конфигурация системы TN-C-S	false
Другая конфигурация системы	true
Конфигурация системы TT	false
Конфигурация системы TN-S	false
Конфигурация системы TN-C	false
Конфигурация системы TN	false
Конфигурация системы IT	false
Конфигурация системы DC	false
Сигнал на устройстве	Нет
Конфигурация системы	Прочее
Номинальное напряжение переменного тока (AC)	230 В
Номинальный сброс импульсного тока (8/20)	20 кА
Максимальное длительное напряжение переменного тока АС	280 В
Уровень защиты по напряжению	1.3 кВ
С контактом дистанционной сигнализации	false
Страна производитель	Словакия
ТНВЭД код	8536309000

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000941
Возможность самостоятельного подключения дополнительных устройст нет
Высота 90 мм
Габарит 4 модуля
Габариты изделия: Высота (мм) 97
Габариты изделия: Глубина (мм) 70,5
Габариты изделия: Ширина (мм) 70
Гарантийный срок (лет) 2
Глубина 70.5 мм
Глубина монтажная (встраиваемая) (мм) 65
Диапазон рабочих температур (˚С) от -40°С до +70°С
Диапазон срабатывания при переменном напряжении (В) нет
Другая конфигурация системы true
Защита от импульсных перенапряжений да
Защищаемые проводники L/N да
Защищаемые проводники L/PE да
Защищаемые проводники L/PEN нет
Защищаемые проводники N/PE нет
Класс испытаний II + III
Климатическое исполнение УХЛ3
Количество модулей 4
Количество полюсов 4P
Количество фаз питающей сети 3
Конструктивный размер (габарит) 4 модуля
Конфигурация системы Прочее
Конфигурация системы DC false
Конфигурация системы IT false
Конфигурация системы TN false
Конфигурация системы TN-C false
Конфигурация системы TN-C-S false
Конфигурация системы TN-S false
Конфигурация системы TT false
Конфигурация системы заземления TN-C нет
Конфигурация системы заземления TN-S да
Конфигурация системы заземления TT да
Крепление Монтажная рейка
Макс. сечение присоединяемых проводов (мм²) 25
Максимальное длительное напряжение переменного тока АС 280 В
Максимальное длительное рабочее напряжение Uс (В) 280
Максимальное длительное рабочее напряжение Uс (В) L/N 280
Максимальное длительное рабочее напряжение Uс (В) N/PE 280
Максимальное рабочее напряжение Uc 280 В
Максимальное сечение проводника, мм^2 25
Максимальный разрядный ток Imax 50 кА
Максимальный ток разряда Imax (8/20) (кА) 40
Максимальный ток разряда Imax (8/20) (кА) L/N 40
Максимальный ток разряда Imax (8/20) (кА) N/PE 40
Масса 0.5 кг
Модульный true
Номинальное напряжение Un 230 В
Номинальное напряжение переменного тока (AC) 230 В
Номинальное напряжение переменного тока Un (В) 230
Номинальный разрядный ток In 30 кА
Номинальный сброс импульсного тока (8/20) 20 кА
Номинальный ток разряда In (8/20) (кА) 20
Номинальный ток разряда In (8/20) (кА) L/N 20
Номинальный ток разряда In (8/20) (кА) N/PE 20
Нормативный документ ГОСТ Р 51992-2011
Отключающая способность при коротком замыкании (Isccr) 25 кА
Присоединение внешних проводников переднее
Род тока AC
С индикатором состояния износа да
С контактом дистанционной сигнализации false
С контактом удаленной сигнализации да
С функцией гашения остаточного тока нет
Серия OptiDin OM
Сигнал на устройстве Нет
Способ крепления (монтажа) DIN-рейка
Способ монтажа DIN-рейка (с Ω-профилем) 35 мм
Способ установки стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 61643-11
Степень защиты IP20
Степень защиты (IP) IP20
Страна производитель Словакия
Тип монтажной рейки 35х7.5; 35х15
Тип оборудования Ограничитель импульсных перенапряжений
Тип полюсов 4P
Тип приёмки ОТК
ТНВЭД код 8536309000
Уровень защиты по напряжению 1.3 кВ
Уровень напряжения защиты Up (kВ) 1,45
Уровень напряжения защиты Up (kВ) L/N 1,45
Уровень напряжения защиты Up (kВ) N/PE 1,45
Частота тока (Гц) 50
Ширина 70 мм

В наличии на складе: 1 шт.

склад Мск: 1 шт.

46380.00р.

На складе
Код товара: 114309
Артикул: 114309
