Характеристики киаз

• ETIM Класс ID EC000228
• Вид подключения главной электрической цепи Подключение сзади
• Вид присоединяемых проводников шина/провод
• Вид расцепителей электронный
• Включено в реестр промышленной продукции РФ да
• Возможность самостоятельного подключения дополнительных устройст нет
• Возможность установки индикатора отключения false
• Время срабатывания в зоне перегрузки tr, c 12
• Время срабатывания мгновенного расцепителя ti 0.05 с
• Время срабатывания расцепителя в зоне КЗ tm 0.1 с
• Вспомогательные (свободные) контакты 3з+3р, ВКС
• Встроенная защита от замыканий на землю false
• Высота 523 мм
• Габариты изделия: Высота (мм) 523
• Габариты изделия: Глубина (мм) 281
• Габариты изделия: Ширина (мм) 250
• Гарантийный срок (лет) 5
• Глубина 281 мм
• Диапазон рабочих температур (˚С) от -50°С до +55°С
• Диапазон регулировки теплового расцепителя 630...630 А
• Дополнительный расцепитель НР230AC/220DC
• Категория применения по селективности селективный
• Климатическое исполнение УХЛ3
• Климатическое исполнение и категория размещения УХЛ3
• Количество вспомогательных замыкающих контактов 3
• Количество вспомогательных нормально замкнутых (НЗ) контактов 3
• Количество вспомогательных нормально разомкнутых (НО) контактов 3
• Количество вспомогательных переключающих контактов 6
• Количество вспомогательных размыкающих контактов 3
• Количество полюсов 3
• Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
• Коэффициент гарантированного несрабатывания, о.е. 1
• Коэффициент гарантированного срабатывания, о.е. 1
• Кратности уставки мгновенного расцепителя Ki, о.е. 31.75
• Кратности уставки расцепителя Кm, о.е 1,5/2/3/4/5/6/7/8/9/10
• Кратность тока для времени tr, о.е. 6
• Крепление Монтажная рейка
• Макс. сечение присоединяемых медных шин (мм) 2(60х12)
• Максимальное сечение проводника, мм^2 2(60х12)
• Масса 35 кг
• Моторный привод встроенный true
• Моторный привод опционально false
• Наличие вспомогательных контактов сигнализации да
• Наличие дифференциального расцепителя false
• Наличие независимого расцепителя да
• Наличие привода электромагнитный 230AC
• Наличие теплового расцепителя false
• Наличие электромагнитного расцепителя false
• Наличие электронного расцепителя true
• Номинальная отключающая способность Icu при 400 В, 50 Гц 55 кА
• Номинальная рабочая наибольшая отключающая способность Ics (% Ic 100
• Номинальная рабочая наибольшая отключающая способность переменно 55
• Номинальное импульсное напряжение Uimp (кВ) 6
• Номинальное напряжение 690...690 В
• Номинальное напряжение изоляции Ui (В) 690
• Номинальное напряжение сети 380/220;660/380
• Номинальное рабочее напряжение переменного тока Ue (В) 690
• Номинальное рабочее напряжение переменного тока Ue (В)_{2 400}
• Номинальный продолжительный ток Iu 630 А
• Номинальный продолжительный ток Iu (А) 630
• Номинальный ток In (А) 630
• Нормативный документ ГОСТ Р 50030.2
• Подходит для монтажа на DIN-рейку (Ω-типа) false
• Предельная коммутационная способность переменного тока Icu (кА) 33,5
• Предельная коммутационная способность переменного тока Icu (кА)< 55
• Предельная коммутационная способность переменного тока Icu при 4 55
• Предельная коммутационная способность переменного тока Icu при 6 33,5
• Предельная коммутационная способность при 660/380В Ics 100 кА
• Предельный ток селективности Is (кА) 20
• Присоединение внешних проводников переднее
• Раздел 630А
• Регулировка максимальных расцепителей тока да
• Род тока AC
• С расцепителем минимального напряжения false

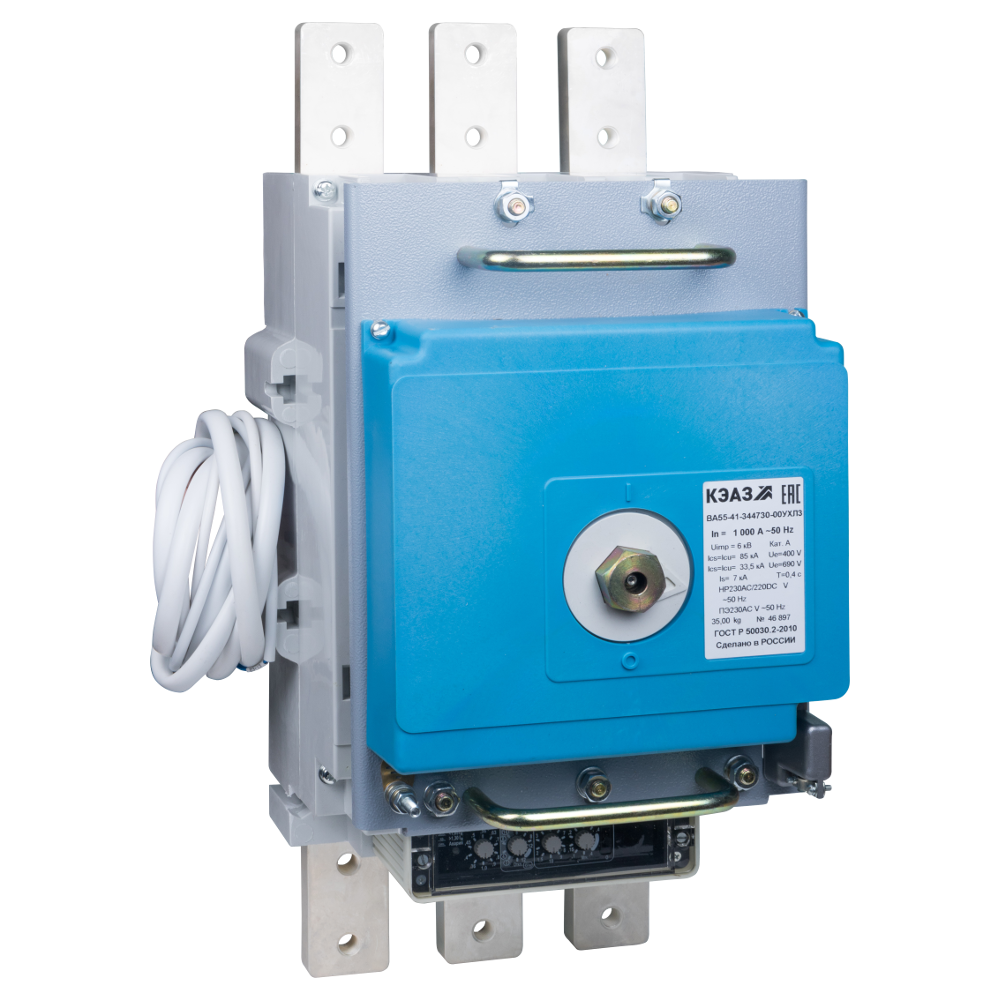

• Серия ВА55-41
• Способ задания уставки мгновенного расцепителя По току (Ii)
• Способ задания уставки расцепителя По кратности (Km)
• Способ крепления (монтажа) винт
• Способ установки стационарный с креплением на панели
• Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-2
• Степень защиты (IP) IP00
• Страна производитель Россия
• Тип изделия Выключатель автоматический
• Тип изделия/компонента Выключатель автоматический в литом корпусе
• Тип монтажной рейки 35х7.5; 35х15
• Тип оборудования Выключатель автоматический
• Тип подключения силовой электрической цепи Винтовое соединение
• Тип приёмки ОТК
• Тип расцепителя MR2-AC
• Тип характеристики срабатывания расцепителя Tm B
• Тип элемента управления Ручка-переключатель поворотная
• ТНВЭД код 8536209007
• Токи уставки мгновенного расцепителя Ii, о.е. Нет (без)
• Токи уставки расцепителя Im, А Нет (без)
• Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
• Уставки по времени срабатывания расцепителя при токе 6IR (с) 2;4;8;16;OFF
• Уставки по времени срабатывания расцепителя при токе 6IR с обрат 2;4;8;12;OFF
• Уставки по току мгновенного срабатывания расцепителя Ii (А) 20000
• Уставки по току срабатывания расцепителя в зоне короткого замыка 1,5;2;3;4;5;6;7;8;9;10
• Уставки по току срабатывания расцепителя при однофазном коротком 0,4;0,6;0,8;1;OFF
• Частота тока (Гц) 50/60
• Ширина 250 мм
• Электродинамическая стойкость при 380/220В Icm 121 кА
• Электродинамическая стойкость при 660/380В Icm 70.35 кА
