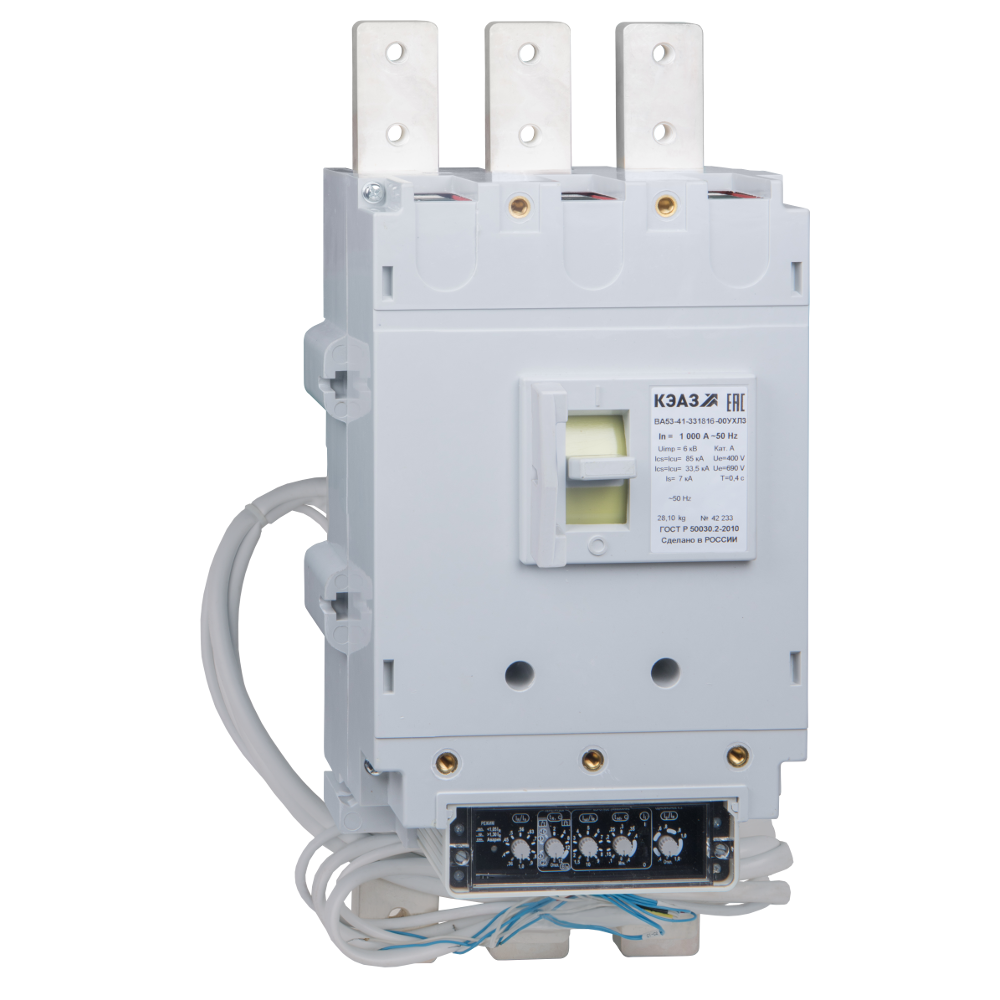

Выключатель автоматический ВА53-41-331816-1000А-690AC-НР230AC/220DC-УХЛ3-КЭАЗ

218074

Описание
Характеристики

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1000 А.

Характеристики ETIM

Предельная коммутационная способность переменного тока Icu (кА)	33,5
Количество полюсов	3
Номинальный ток In (А)	1 000
Вид расцепителей	электронный
Номинальное рабочее напряжение переменного тока Ue (В)	690
Вспомогательные (свободные) контакты	3з+4р
Дополнительный расцепитель	НР230AC/220DC
Наличие привода	ручной
Возможность самостоятельного подключения дополнительных устройств	нет
Регулировка максимальных расцепителей тока	да
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP00
Способ крепления (монтажа)	винт
Род тока	AC
Категория применения по селективности	неселективный
Диапазон рабочих температур (˚С)	от -50°С до +55°С
Дополнительное оборудование	скоба блокировки
Присоединение внешних проводников	переднее
Частота тока (Гц)	50/60
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60947-2
Номинальное напряжение изоляции Ui (В)	690
Номинальное импульсное напряжение Uimp (кВ)	6
Тип изделия	Выключатель автоматический
Габариты изделия: Ширина (мм)	250
Габариты изделия: Высота (мм)	523
Габариты изделия: Глубина (мм)	200
Климатическое исполнение и категория размещения	УХЛ3
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>	400
Предельная коммутационная способность переменного тока Icu (кА)<sub>2</sub>	135
Макс. сечение присоединяемых медных шин (мм)	2(60х12)
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)	100
Вид присоединяемых проводников	шина/провод
Предельный ток селективности Is (кА)	7
Категория ETIM	Силовой автоматический выключатель
Наличие независимого расцепителя	да
Тип расцепителя	MR1-AC
Наличие вспомогательных контактов сигнализации	нет
Количество вспомогательных размыкающих контактов	4
Количество вспомогательных замыкающих контактов	3
Номинальный продолжительный ток Iu (А)	1 000
Тип приёмки	ОТК
Предельная коммутационная способность переменного тока Icu при 690AC (кА)	33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА)	135
Тип оборудования	Выключатель автоматический
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)	135
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)	0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с)	2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)	1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)	0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А)	7000
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с)	Мгн.
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir)	0,4;0,6;0,8;1;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с)	2;4;8;12;OFF
Включено в реестр промышленной продукции РФ	да
ETIM Класс ID	EC000228
Кратности уставки расцепителя Кm, о.е	1,5/2/3/4/5/6/7/8/9/10
Нормативный документ	ГОСТ Р 50030.2
Коэффициент гарантированного срабатывания, о.е.	1
Раздел	1000А
Подходит для монтажа на DIN-рейку (Ω-типа)	false
Токи уставки расцепителя Im, А	Нет (без)
Моторный привод встроенный	false
Номинальное напряжение	690...690 В
Масса	28.1 кг
Время срабатывания в зоне перегрузки tr, c	12
Возможность установки индикатора отключения	false
Токи уставки расцепителя в зоне перегрузки Ir, А	1000 кА
Ширина	250 мм
Вид подключения главной электрической цепи	Подключение сзади
Способ задания уставки расцепителя	По кратности (Km)
Тип изделия/компонента	Выключатель автоматический в литом корпусе
Гарантийный срок (лет)	5
Страна производитель	Россия
Наличие электромагнитного расцепителя	true
Токи уставки мгновенного расцепителя Ii, о.е.	Нет (без)
Серия	ВА53-41
Тип характеристики срабатывания расцепителя Tm	B
Количество вспомогательных нормально замкнутых (НЗ) контактов	3
Глубина	200 мм
Климатическое исполнение	УХЛ3
Время срабатывания расцепителя в зоне КЗ tm	0.1 с
Количество вспомогательных переключающих контактов	0
Токи уставок I∆, мА	0
Номинальная отключающая способность Icu при 400 В, 50 Гц	135 кА
Электродинамическая стойкость при 380/220В Icm	187 кА
Активное сопротивление полюса R, мОм	0
Электродинамическая стойкость при 660/380В Icm	70.35 кА
Предельная коммутационная способность при 660/380В Ics	33.5 кА
Тип подключения силовой электрической цепи	Винтовое соединение
Кратности уставки мгновенного расцепителя Ki, о.е.	7
Кратность нижней границы, о.е.	0
Количество вспомогательных нормально разомкнутых (НО) контактов	4
Способ задания уставки мгновенного расцепителя	По току (Ii)
Наличие дифференциального расцепителя	false
Количество модулей	0
Максимальное сечение проводника, мм^2	2(60х12)
ТНВЭД код	8536209007
Кратность тока для времени tr, о.е.	6
Кратность верхней границы, о.е.	0
Встроенная защита от замыканий на землю	false
Тип монтажной рейки	35х7.5; 35х15
Высота	523 мм
Реактивное сопротивление полюса X, мОм	0
Номинальное напряжение сети	380/220;660/380
Наличие электронного расцепителя	true
Коэффициент гарантированного несрабатывания, о.е.	1
С расцепителем минимального напряжения	false
Конструкция прибора	Встраиваемое устройство фиксированной установки (стационарный)
Моторный привод опционально	false
Диапазон регулировки теплового расцепителя	1000...1000 А
Время срабатывания мгновенного расцепителя ti	0.05 с
Крепление	Монтажная рейка
Наличие теплового расцепителя	false
Номинальный продолжительный ток Iu	1000 А
Тип элемента управления	Рычажковый (перекидной рычаг)

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000228
Вид подключения главной электрической цепи Подключение сзади
Вид присоединяемых проводников шина/провод
Вид расцепителей электронный
Включено в реестр промышленной продукции РФ да
Возможность самостоятельного подключения дополнительных устройст нет
Возможность установки индикатора отключения false
Время срабатывания в зоне перегрузки tr, c 12
Время срабатывания мгновенного расцепителя ti 0.05 с
Время срабатывания расцепителя в зоне КЗ tm 0.1 с
Вспомогательные (свободные) контакты 3з+4р
Встроенная защита от замыканий на землю false
Высота 523 мм
Габариты изделия: Высота (мм) 523
Габариты изделия: Глубина (мм) 200
Габариты изделия: Ширина (мм) 250
Гарантийный срок (лет) 5
Глубина 200 мм
Диапазон рабочих температур (˚С) от -50°С до +55°С
Диапазон регулировки теплового расцепителя 1000...1000 А
Дополнительное оборудование скоба блокировки
Дополнительный расцепитель НР230AC/220DC
Категория применения по селективности неселективный
Климатическое исполнение УХЛ3
Климатическое исполнение и категория размещения УХЛ3
Количество вспомогательных замыкающих контактов 3
Количество вспомогательных нормально замкнутых (НЗ) контактов 3
Количество вспомогательных нормально разомкнутых (НО) контактов 4
Количество вспомогательных размыкающих контактов 4
Количество полюсов 3
Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
Коэффициент гарантированного несрабатывания, о.е. 1
Коэффициент гарантированного срабатывания, о.е. 1
Кратности уставки мгновенного расцепителя Ki, о.е. 7
Кратности уставки расцепителя Кm, о.е 1,5/2/3/4/5/6/7/8/9/10
Кратность тока для времени tr, о.е. 6
Крепление Монтажная рейка
Макс. сечение присоединяемых медных шин (мм) 2(60х12)
Максимальное сечение проводника, мм^2 2(60х12)
Масса 28.1 кг
Моторный привод встроенный false
Моторный привод опционально false
Наличие вспомогательных контактов сигнализации нет
Наличие дифференциального расцепителя false
Наличие независимого расцепителя да
Наличие привода ручной
Наличие теплового расцепителя false
Наличие электромагнитного расцепителя true
Наличие электронного расцепителя true
Номинальная отключающая способность Icu при 400 В, 50 Гц 135 кА
Номинальная рабочая наибольшая отключающая способность Ics (% Ic 100
Номинальная рабочая наибольшая отключающая способность переменно 135
Номинальное импульсное напряжение Uimp (кВ) 6
Номинальное напряжение 690...690 В
Номинальное напряжение изоляции Ui (В) 690
Номинальное напряжение сети 380/220;660/380
Номинальное рабочее напряжение переменного тока Ue (В) 690
Номинальное рабочее напряжение переменного тока Ue (В)_{2
400}
Номинальный продолжительный ток Iu 1000 А
Номинальный продолжительный ток Iu (А) 1 000
Номинальный ток In (А) 1 000
Нормативный документ ГОСТ Р 50030.2
Подходит для монтажа на DIN-рейку (Ω-типа) false
Предельная коммутационная способность переменного тока Icu (кА) 33,5
Предельная коммутационная способность переменного тока Icu (кА)< 135
Предельная коммутационная способность переменного тока Icu при 4 135
Предельная коммутационная способность переменного тока Icu при 6 33,5
Предельная коммутационная способность при 660/380В Ics 33.5 кА
Предельный ток селективности Is (кА) 7
Присоединение внешних проводников переднее
Раздел 1000А
Регулировка максимальных расцепителей тока да
Род тока AC
С расцепителем минимального напряжения false
Серия ВА53-41
Способ задания уставки мгновенного расцепителя По току (Ii)
Способ задания уставки расцепителя По кратности (Km)
Способ крепления (монтажа) винт
Способ установки стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-2
Степень защиты (IP) IP00
Страна производитель Россия
Тип изделия Выключатель автоматический
Тип изделия/компонента Выключатель автоматический в литом корпусе
Тип монтажной рейки 35х7.5; 35х15
Тип оборудования Выключатель автоматический
Тип подключения силовой электрической цепи Винтовое соединение
Тип приёмки ОТК
Тип расцепителя MR1-AC
Тип характеристики срабатывания расцепителя Tm B
Тип элемента управления Рычажковый (перекидной рычаг)
ТНВЭД код 8536209007
Токи уставки мгновенного расцепителя Ii, о.е. Нет (без)
Токи уставки расцепителя Im, А Нет (без)
Уставки по времени срабатывания расцепителя в зоне короткого зам 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при однофазном корот Мгн.
Уставки по времени срабатывания расцепителя при токе 6IR (с) 2;4;8;16;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обрат 2;4;8;12;OFF
Уставки по току мгновенного срабатывания расцепителя Ii (А) 7000
Уставки по току срабатывания расцепителя в зоне короткого замыка 1,5;2;3;4;5;6;7;8;9;10
Уставки по току срабатывания расцепителя при однофазном коротком 0,4;0,6;0,8;1;OFF
Частота тока (Гц) 50/60
Ширина 250 мм
Электродинамическая стойкость при 380/220В Icm 187 кА
Электродинамическая стойкость при 660/380В Icm 70.35 кА

В наличии на складе: 1 шт.

склад Мск: 1 шт.

202020.00р.

На складе
Код товара: 218074
Артикул: 218074
