ОформитьКонтактор ПМЛ-1501-10А-380AC-УХЛ4-Б-КЭАЗ
229706
Контактор с катушкой управления переменным током напряжением 380 В на номинальный ток 10 А.
Характеристики ETIM
| Количество полюсов | 3 |
| Номинальный ток In (А) | 10 |
| Степень защиты (IP) | IP00 |
| Способ крепления (монтажа) | DIN-рейка, винт |
| Род тока | AC |
| Дополнительное оборудование | Нет |
| Стандарт российский (ГОСТ, ТУ) | ТУ 3420-091-05758109-2016 |
| Количество главных замыкающих контактов | 3 |
| Номинальный рабочий ток Ie (А) для AC3, V=380-400AC | 10 |
| Напряжение катушки управления (В) | 380 |
| Габариты изделия: Ширина (мм) | 107 |
| Габариты изделия: Высота (мм) | 80 |
| Габариты изделия: Глубина (мм) | 92 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Род тока катушки управления | AC |
| Категория ETIM | Магнитный пускатель/контактор перемен. тока (AC) |
| Номинальный рабочий ток Ie (А) для AC3, V=660-690AC | 6,6 |
| Мощность двигателя Р (kW) для AC3, V=220AC | 2,2 |
| Мощность двигателя Р (kW) для AC3, V=380AC | 4 |
| Мощность двигателя Р (kW) для AC3, V=660AC | 5,5 |
| Количество вспомогательных размыкающих контактов | 1 |
| Тип подключения | Винтовое соединение |
| Исполнение контактора | открытое |
| Тип приёмки | ОТК |
| Номинальный рабочий ток Ie (А) для AC1, V=400AC | 20 |
| Номинальный рабочий ток Ie (А) для AC4, V=400AC | 3,5 |
| Тип оборудования | Контактор |
| ETIM Класс ID | EC000066 |
| Гарантийный срок (лет) | 2 |
| Номинальное напряжение питания цепи управления Us постоянного тока DC | 0...0 В |
| Номинальное напряжение питания цепи управления Us AC 50 Гц | 380...380 В |
| Тип подключения силовой электрической цепи | Винтовое соединение |
| Количество вспомогательных нормально замкнутых (НЗ) контактов | 1 |
| Количество вспомогательных нормально разомкнутых (НО) контактов | 0 |
| Тип изделия/компонента | Контактор |
| Номинальное напряжение питания цепи управления Us AC 60 Гц | 0...0 В |
| Номинальный рабочий ток Ie при AC-1, 400 В | 20 А |
| Номинальный рабочий ток Ie при AC-3, 400 В | 10 А |
| Количество нормально замкнутых (НЗ) силовых контактов | 0 |
| Количество нормально разомкнутых (НО) силовых контактов | 3 |
| Номинальная коммутируемая мощность при AC-3, 400 В | 4 кВт |
| Модульное исполнение | true |
| Номинальный рабочий ток Ie при AC-4, 400 В | 3.5 А |
| Тип напряжения управления | AC |
| Страна производитель | Россия |
| ТНВЭД код | 8536508008 |
| Напряжение катушки управления | 380 |
Документы и сертификаты KEAZ
- Catalog PML, RTL En
- Каталог ПМЛ контакторы
- Руководство по эксплуатации контакторов электромагнитных серии ПМЛ
- Паспорт контакторов электромагнитных серии ПМЛ на номинальные токи 10, 16, 25 и 32А ГЖИК.644136.001ПС
- 3D ПМЛ-1500
- База данных для EPLAN Electric P8 Контакторы PML
- Catalog PML, RTL En
- Каталог ПМЛ контакторы
Характеристики киаз
- ETIM Класс ID EC000066
- Габариты изделия: Высота (мм) 80
- Габариты изделия: Глубина (мм) 92
- Габариты изделия: Ширина (мм) 107
- Гарантийный срок (лет) 2
- Дополнительное оборудование Нет
- Исполнение контактора открытое
- Климатическое исполнение и категория размещения УХЛ4
- Количество вспомогательных нормально замкнутых (НЗ) контактов 1
- Количество вспомогательных размыкающих контактов 1
- Количество главных замыкающих контактов 3
- Количество нормально разомкнутых (НО) силовых контактов 3
- Количество полюсов 3
- Модульное исполнение true
- Мощность двигателя Р (kW) для AC3, V=220AC 2,2
- Мощность двигателя Р (kW) для AC3, V=380AC 4
- Мощность двигателя Р (kW) для AC3, V=660AC 5,5
- Напряжение катушки управления 380
- Напряжение катушки управления (В) 380
- Номинальная коммутируемая мощность при AC-3, 400 В 4 кВт
- Номинальное напряжение питания цепи управления Us AC 50 Гц 380...380 В
- Номинальное напряжение питания цепи управления Us AC 60 Гц 0...0 В
- Номинальное напряжение питания цепи управления Us постоянного то 0...0 В
- Номинальный рабочий ток Ie (А) для AC1, V=400AC 20
- Номинальный рабочий ток Ie (А) для AC3, V=380-400AC 10
- Номинальный рабочий ток Ie (А) для AC3, V=660-690AC 6,6
- Номинальный рабочий ток Ie (А) для AC4, V=400AC 3,5
- Номинальный рабочий ток Ie при AC-1, 400 В 20 А
- Номинальный рабочий ток Ie при AC-3, 400 В 10 А
- Номинальный рабочий ток Ie при AC-4, 400 В 3.5 А
- Номинальный ток In (А) 10
- Род тока AC
- Род тока катушки управления AC
- Способ крепления (монтажа) DIN-рейка, винт
- Стандарт российский (ГОСТ, ТУ) ТУ 3420-091-05758109-2016
- Степень защиты (IP) IP00
- Страна производитель Россия
- Тип изделия/компонента Контактор
- Тип напряжения управления AC
- Тип оборудования Контактор
- Тип подключения Винтовое соединение
- Тип подключения силовой электрической цепи Винтовое соединение
- Тип приёмки ОТК
- ТНВЭД код 8536508008
В наличии на складе: 5 шт.
склад Мск: 5 шт.
5830.00р.
- На складе
- Код товара: 229706
- Артикул: 229706
Отзывы (0)
Рекомендуемые товары

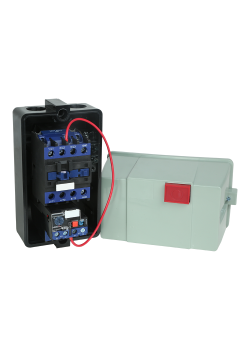

На складе Пускатель ПМЛ-2210-25А-220АС-(17-25А)-УХЛ3-Б-КЭАЗ
В наличии на складе: 1 шт.
склад Мск: 1 шт.
Цена
10940.00р.

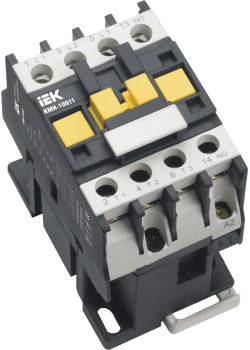

На складе Контактор КМИ-10911 9А 400В/АС3 1NC IEK
