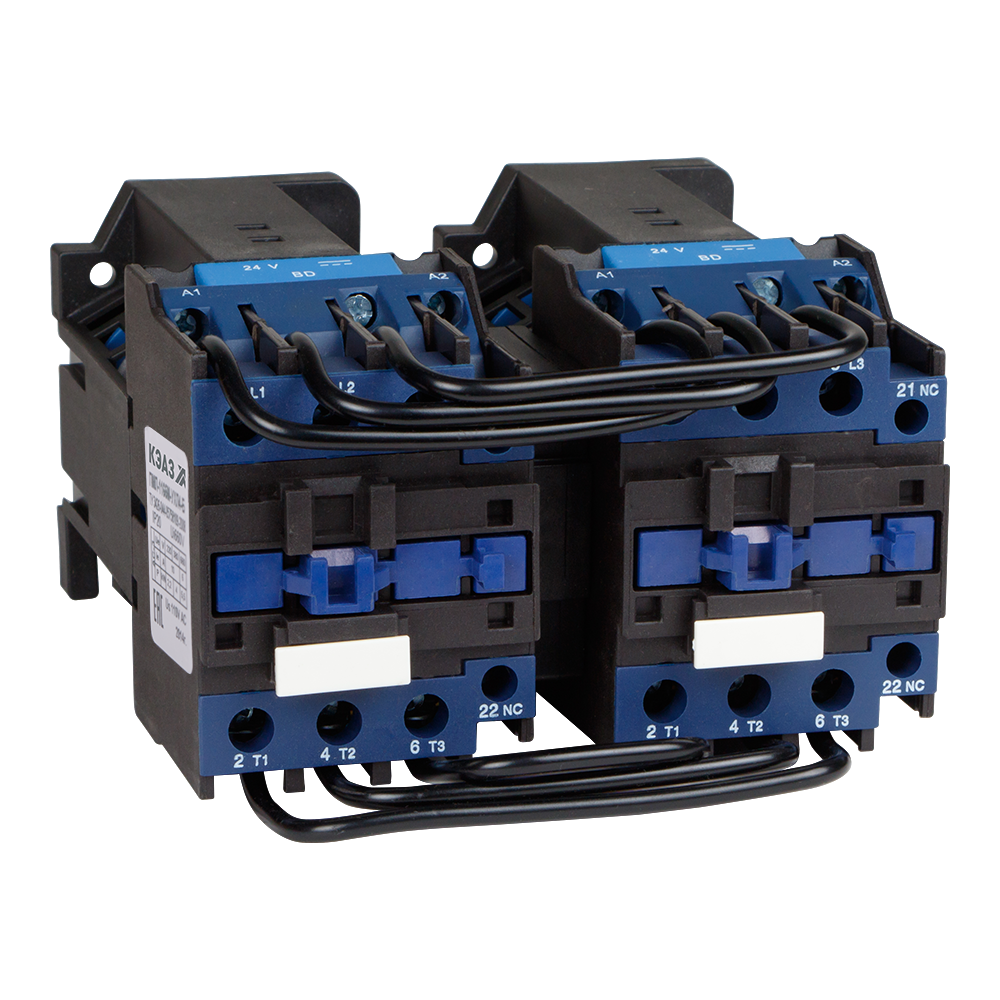

Контактор ПМЛ-1566ДМ-16А-24DC-УХЛ4-Б-КЭАЗ

253189

Описание
Характеристики

Контактор с катушкой управления постоянным током напряжением 24 В на номинальный ток 16 А.

Характеристики ETIM

Количество полюсов	3
Номинальный ток In (А)	16
Степень защиты (IP)	IP20
Способ крепления (монтажа)	DIN-рейка, винт
Род тока	AC
Дополнительное оборудование	Нет
Стандарт российский (ГОСТ, ТУ)	ТУ 3420-091-05758109-2016
Количество главных замыкающих контактов	3
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC	16
Напряжение катушки управления (В)	24
Габариты изделия: Ширина (мм)	107
Габариты изделия: Высота (мм)	75
Габариты изделия: Глубина (мм)	122
Климатическое исполнение и категория размещения	УХЛ4
Род тока катушки управления	DC
Категория ETIM	Магнитный пускатель/контактор перемен. тока (AC)
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC	12
Мощность двигателя Р (kW) для AC3, V=220AC	4
Мощность двигателя Р (kW) для AC3, V=380AC	7,5
Мощность двигателя Р (kW) для AC3, V=660AC	10
Количество вспомогательных размыкающих контактов	1
Тип подключения	Винтовое соединение
Исполнение контактора	открытое
Тип приёмки	ОТК
Номинальный рабочий ток Ie (А) для AC1, V=400AC	32
Номинальный рабочий ток Ie (А) для AC4, V=400AC	7,7
Тип оборудования	Контактор
ETIM Класс ID	EC000066
Гарантийный срок (лет)	2
Номинальное напряжение питания цепи управления Us постоянного тока DC	24...24 В
Номинальное напряжение питания цепи управления Us AC 50 Гц	0...0 В
Тип подключения силовой электрической цепи	Винтовое соединение
Количество вспомогательных нормально замкнутых (НЗ) контактов	1
Количество вспомогательных нормально разомкнутых (НО) контактов	0
Тип изделия/компонента	Контактор
Номинальное напряжение питания цепи управления Us AC 60 Гц	0...0 В
Номинальный рабочий ток Ie при AC-1, 400 В	32 А
Номинальный рабочий ток Ie при AC-3, 400 В	16 А
Количество нормально замкнутых (НЗ) силовых контактов	0
Количество нормально разомкнутых (НО) силовых контактов	3
Номинальная коммутируемая мощность при AC-3, 400 В	7.5 кВт
Модульное исполнение	true
Номинальный рабочий ток Ie при AC-4, 400 В	7.7 А
Тип напряжения управления	DC
Страна производитель	Россия
ТНВЭД код	8536508008
Напряжение катушки управления	24

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000066
Габариты изделия: Высота (мм) 75
Габариты изделия: Глубина (мм) 122
Габариты изделия: Ширина (мм) 107
Гарантийный срок (лет) 2
Дополнительное оборудование Нет
Исполнение контактора открытое
Климатическое исполнение и категория размещения УХЛ4
Количество вспомогательных нормально замкнутых (НЗ) контактов 1
Количество вспомогательных размыкающих контактов 1
Количество главных замыкающих контактов 3
Количество нормально разомкнутых (НО) силовых контактов 3
Количество полюсов 3
Модульное исполнение true
Мощность двигателя Р (kW) для AC3, V=220AC 4
Мощность двигателя Р (kW) для AC3, V=380AC 7,5
Мощность двигателя Р (kW) для AC3, V=660AC 10
Напряжение катушки управления 24
Напряжение катушки управления (В) 24
Номинальная коммутируемая мощность при AC-3, 400 В 7.5 кВт
Номинальное напряжение питания цепи управления Us AC 50 Гц 0...0 В
Номинальное напряжение питания цепи управления Us AC 60 Гц 0...0 В
Номинальное напряжение питания цепи управления Us постоянного то 24...24 В
Номинальный рабочий ток Ie (А) для AC1, V=400AC 32
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC 16
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC 12
Номинальный рабочий ток Ie (А) для AC4, V=400AC 7,7
Номинальный рабочий ток Ie при AC-1, 400 В 32 А
Номинальный рабочий ток Ie при AC-3, 400 В 16 А
Номинальный рабочий ток Ie при AC-4, 400 В 7.7 А
Номинальный ток In (А) 16
Род тока AC
Род тока катушки управления DC
Способ крепления (монтажа) DIN-рейка, винт
Стандарт российский (ГОСТ, ТУ) ТУ 3420-091-05758109-2016
Степень защиты (IP) IP20
Страна производитель Россия
Тип изделия/компонента Контактор
Тип напряжения управления DC
Тип оборудования Контактор
Тип подключения Винтовое соединение
Тип подключения силовой электрической цепи Винтовое соединение
Тип приёмки ОТК
ТНВЭД код 8536508008
