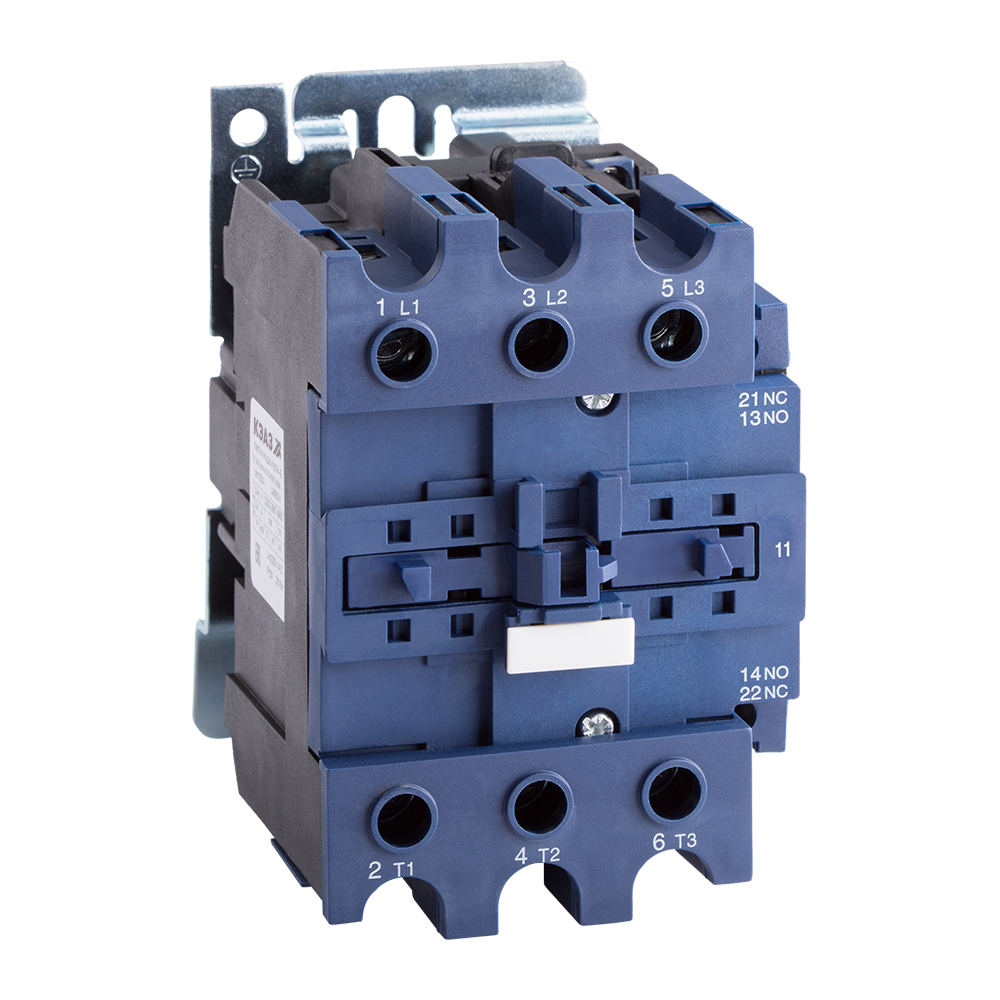

ОформитьКонтактор ПМЛ-5165ДМ-100А-24DC-УХЛ4-Б-КЭАЗ
Контактор с катушкой управления постоянным током напряжением 24 В на номинальный ток 100 А.
Характеристики ETIM
| Количество полюсов | 3 |
| Номинальный ток In (А) | 100 |
| Степень защиты (IP) | IP20 |
| Способ крепления (монтажа) | DIN-рейка, винт |
| Род тока | AC |
| Дополнительное оборудование | Нет |
| Стандарт российский (ГОСТ, ТУ) | ТУ 3420-091-05758109-2016 |
| Количество главных замыкающих контактов | 3 |
| Номинальный рабочий ток Ie (А) для AC3, V=380-400AC | 100 |
| Напряжение катушки управления (В) | 24 |
| Габариты изделия: Ширина (мм) | 86 |
| Габариты изделия: Высота (мм) | 127 |
| Габариты изделия: Глубина (мм) | 186 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Род тока катушки управления | DC |
| Категория ETIM | Магнитный пускатель/контактор перемен. тока (AC) |
| Номинальный рабочий ток Ie (А) для AC3, V=660-690AC | 49 |
| Мощность двигателя Р (kW) для AC3, V=220AC | 25 |
| Мощность двигателя Р (kW) для AC3, V=380AC | 45 |
| Мощность двигателя Р (kW) для AC3, V=660AC | 45 |
| Количество вспомогательных размыкающих контактов | 1 |
| Количество вспомогательных замыкающих контактов | 1 |
| Тип подключения | Винтовое соединение |
| Исполнение контактора | открытое |
| Тип приёмки | ОТК |
| Номинальный рабочий ток Ie (А) для AC1, V=400AC | 125 |
| Номинальный рабочий ток Ie (А) для AC4, V=400AC | 44 |
| Тип оборудования | Контактор |
| ETIM Класс ID | EC000066 |
| Гарантийный срок (лет) | 2 |
| Номинальное напряжение питания цепи управления Us постоянного тока DC | 24...24 В |
| Номинальное напряжение питания цепи управления Us AC 50 Гц | 0...0 В |
| Тип подключения силовой электрической цепи | Винтовое соединение |
| Количество вспомогательных нормально замкнутых (НЗ) контактов | 1 |
| Количество вспомогательных нормально разомкнутых (НО) контактов | 1 |
| Тип изделия/компонента | Контактор |
| Номинальное напряжение питания цепи управления Us AC 60 Гц | 0...0 В |
| Номинальный рабочий ток Ie при AC-1, 400 В | 125 А |
| Номинальный рабочий ток Ie при AC-3, 400 В | 100 А |
| Количество нормально замкнутых (НЗ) силовых контактов | 0 |
| Количество нормально разомкнутых (НО) силовых контактов | 3 |
| Номинальная коммутируемая мощность при AC-3, 400 В | 45 кВт |
| Модульное исполнение | true |
| Номинальный рабочий ток Ie при AC-4, 400 В | 44 А |
| Тип напряжения управления | DC |
| Страна производитель | Россия |
| ТНВЭД код | 8536508008 |
| Напряжение катушки управления | 24 |
Документы и сертификаты KEAZ
- Catalog PML, RTL En
- Каталог ПМЛ контакторы
- Руководство по эксплуатации контакторов электромагнитных серии ПМЛ
- Руководство по эксплуатации контакторов электромагнитных на постоянный ток серии ПМЛ на номинальные токи 10, 16, 25 и 32 А ГЖИК.644136.010РЭ изм.1
- Паспорт контакторов электромагнитных серии ПМЛ на номинальные токи 40, 50, 63, 80 и 100А ГЖИК.644136.012ПС
- База данных для EPLAN Electric P8 Контакторы PML
- Catalog PML, RTL En
- Каталог ПМЛ контакторы
Характеристики киаз
- ETIM Класс ID EC000066
- Габариты изделия: Высота (мм) 127
- Габариты изделия: Глубина (мм) 186
- Габариты изделия: Ширина (мм) 86
- Гарантийный срок (лет) 2
- Дополнительное оборудование Нет
- Исполнение контактора открытое
- Климатическое исполнение и категория размещения УХЛ4
- Количество вспомогательных замыкающих контактов 1
- Количество вспомогательных нормально замкнутых (НЗ) контактов 1
- Количество вспомогательных нормально разомкнутых (НО) контактов 1
- Количество вспомогательных размыкающих контактов 1
- Количество главных замыкающих контактов 3
- Количество нормально разомкнутых (НО) силовых контактов 3
- Количество полюсов 3
- Модульное исполнение true
- Мощность двигателя Р (kW) для AC3, V=220AC 25
- Мощность двигателя Р (kW) для AC3, V=380AC 45
- Мощность двигателя Р (kW) для AC3, V=660AC 45
- Напряжение катушки управления 24
- Напряжение катушки управления (В) 24
- Номинальная коммутируемая мощность при AC-3, 400 В 45 кВт
- Номинальное напряжение питания цепи управления Us AC 50 Гц 0...0 В
- Номинальное напряжение питания цепи управления Us AC 60 Гц 0...0 В
- Номинальное напряжение питания цепи управления Us постоянного то 24...24 В
- Номинальный рабочий ток Ie (А) для AC1, V=400AC 125
- Номинальный рабочий ток Ie (А) для AC3, V=380-400AC 100
- Номинальный рабочий ток Ie (А) для AC3, V=660-690AC 49
- Номинальный рабочий ток Ie (А) для AC4, V=400AC 44
- Номинальный рабочий ток Ie при AC-1, 400 В 125 А
- Номинальный рабочий ток Ie при AC-3, 400 В 100 А
- Номинальный рабочий ток Ie при AC-4, 400 В 44 А
- Номинальный ток In (А) 100
- Род тока AC
- Род тока катушки управления DC
- Способ крепления (монтажа) DIN-рейка, винт
- Стандарт российский (ГОСТ, ТУ) ТУ 3420-091-05758109-2016
- Степень защиты (IP) IP20
- Страна производитель Россия
- Тип изделия/компонента Контактор
- Тип напряжения управления DC
- Тип оборудования Контактор
- Тип подключения Винтовое соединение
- Тип подключения силовой электрической цепи Винтовое соединение
- Тип приёмки ОТК
- ТНВЭД код 8536508008
В наличии на складе: 4 шт.
склад Мск: 4 шт.
31480.00р.
- На складе
- Код товара: 253215
- Артикул: Контактор ПМЛ-5165ДМ-100А-24DC-УХЛ4-Б-КЭАЗ
