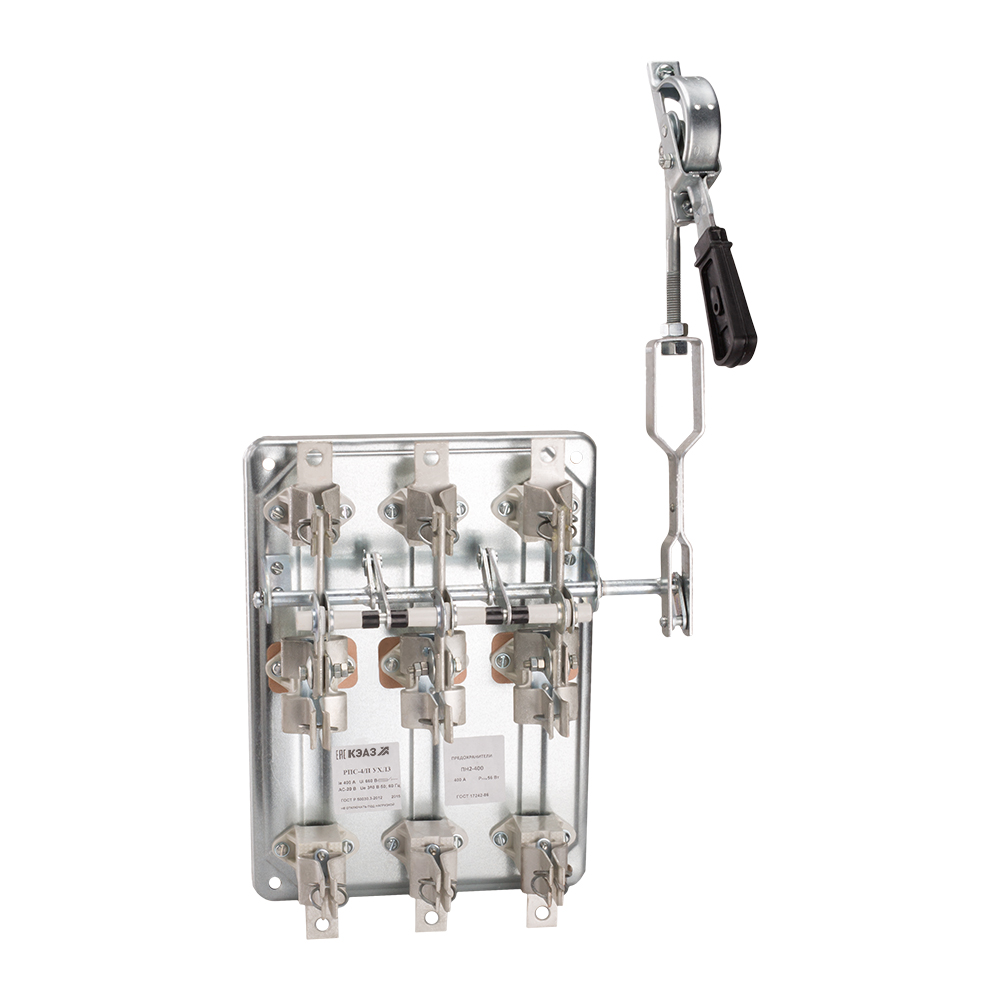

Разъединитель РПС-2/1П-250А-У3-КЭАЗ

259924

Описание
Характеристики

Разъединитель-предохранитель 3 полюсный на номинальный ток 250 А, номинальный условный ток короткого замыкания Iq 20 (кА), где установлена передняя смещенная рукоятка, а максимальное сечение присоединяемых медных шин составляет 120 кв. мм.

Характеристики ETIM

Количество полюсов	3
Номинальный ток In (А)	250
Номинальное рабочее напряжение переменного тока Ue (В)	400
Способ установки	стационарный с креплением на панели
Степень защиты (IP)	IP00
Способ крепления (монтажа)	винт
Род тока	AC
Диапазон рабочих температур (˚С)	от -60°С до +40°С
Дополнительное оборудование	нет
Группа условий эксплуатации	М4
Присоединение внешних проводников	переднее
Частота тока (Гц)	50/60
Расположение рукоятки ручного привода	правое
Исполнение рукоятки	несъемная
Механическая износостойкость (циклов "ВО")	2 500
Номинальный условный ток короткого замыкания Iq (кА)	20
Стандарт российский (ГОСТ, ТУ)	ГОСТ IEC 60947-3, ТУ3424-063-05758109-2012
Категория применения IEC и номинальный ток	AC-20B
Номинальное напряжение изоляции Ui (В)	690
Тип изделия	Разъединитель-предохранитель
Климатическое исполнение и категория размещения	У3
Вид рукоятки	передняя смещенная
Расположение плоскости присоединения внешних проводников	параллельно
Подходит для фронтального монтажа	да
Макс. сечение присоединяемых медных шин (мм)	150
Пригоден в качестве предохранительного выключателя	да
Категория ETIM	Выключатель-разъединитель нагрузки
Условный тепловой ток на открытом воздухе Ith (A)	250
Подходит для монтажа в горизонтальной плоскости	да
Тип элемента управления	рычажковый (перекидной рычаг)
Пригоден в качестве устройства аварийной остановки	да
Моторный привод встроенный	нет
Моторный привод (дополнительно)	нет
Номинальное напряжение переменного тока Un (В)	400
Пригоден в качестве сервисного выключателя	да
Компактная версия выключателя-разъединителя	нет
Тип приёмки	ОТК
Подходит для установки в распределительный щит	да
Подходит для промежуточного монтажа	нет
Взаимоблокирующий (-ая)	нет
Тип оборудования	Разъединитель-предохранитель
ETIM Класс ID	EC000216
Гарантийный срок (лет)	3
Номинальный продолжительный ток Iu	250 А
Подходит для напольного монтажа	false
Степень защиты (IP), передняя сторона	IP00
Тип подключения силовой электрической цепи	Винтовое соединение
Количество вспомогательных нормально замкнутых (НЗ) контактов	0
Количество вспомогательных нормально разомкнутых (НО) контактов	0
Тип изделия/компонента	Выключатель-разъединитель нагрузки
Номинальная коммутируемая мощность при AC-3, 400 В	100 кВт
Конструкция прибора	Встраиваемое устройство фиксированной установки (стационарный)
Максимальное допустимое рабочее напряжение Ue AC	380 В
Моторный привод опционально	false
Реверсивный переключатель	false
Пригоден в качестве главного выключателя	false
Условный номинальный ток короткого замыкания Iq	20 кА
Напряжение дополнительного расцепителя	false
С блокировкой/запираемый	false
Цвет управляющего элемента	Белый
Подходит для фронтального монтажа в центре	false
Подходит для фронтального монтажа через 4 отверстия	true
Степень защиты (NEMA)	Прочее
Страна производитель	Россия
ТНВЭД код	8536508008

Документы и сертификаты KEAZ

Характеристики киаз

ETIM Класс ID EC000216
Взаимоблокирующий (-ая) нет
Вид рукоятки передняя смещенная
Гарантийный срок (лет) 3
Группа условий эксплуатации М4
Диапазон рабочих температур (˚С) от -60°С до +40°С
Дополнительное оборудование нет
Исполнение рукоятки несъемная
Категория применения IEC и номинальный ток AC-20B
Климатическое исполнение и категория размещения У3
Количество полюсов 3
Компактная версия выключателя-разъединителя нет
Конструкция прибора Встраиваемое устройство фиксированной установки (стационарный)
Макс. сечение присоединяемых медных шин (мм) 150
Максимальное допустимое рабочее напряжение Ue AC 380 В
Механическая износостойкость (циклов "ВО") 2 500
Моторный привод (дополнительно) нет
Моторный привод встроенный нет
Моторный привод опционально false
Напряжение дополнительного расцепителя false
Номинальная коммутируемая мощность при AC-3, 400 В 100 кВт
Номинальное напряжение изоляции Ui (В) 690
Номинальное напряжение переменного тока Un (В) 400
Номинальное рабочее напряжение переменного тока Ue (В) 400
Номинальный продолжительный ток Iu 250 А
Номинальный ток In (А) 250
Номинальный условный ток короткого замыкания Iq (кА) 20
Подходит для монтажа в горизонтальной плоскости да
Подходит для напольного монтажа false
Подходит для промежуточного монтажа нет
Подходит для установки в распределительный щит да
Подходит для фронтального монтажа да
Подходит для фронтального монтажа в центре false
Подходит для фронтального монтажа через 4 отверстия true
Пригоден в качестве главного выключателя false
Пригоден в качестве предохранительного выключателя да
Пригоден в качестве сервисного выключателя да
Пригоден в качестве устройства аварийной остановки да
Присоединение внешних проводников переднее
Расположение плоскости присоединения внешних проводников параллельно
Расположение рукоятки ручного привода правое
Реверсивный переключатель false
Род тока AC
С блокировкой/запираемый false
Способ крепления (монтажа) винт
Способ установки стационарный с креплением на панели
Стандарт российский (ГОСТ, ТУ) ГОСТ IEC 60947-3, ТУ3424-063-05758109-2012
Степень защиты (IP) IP00
Степень защиты (IP), передняя сторона IP00
Степень защиты (NEMA) Прочее
Страна производитель Россия
Тип изделия Разъединитель-предохранитель
Тип изделия/компонента Выключатель-разъединитель нагрузки
Тип оборудования Разъединитель-предохранитель
Тип подключения силовой электрической цепи Винтовое соединение
Тип приёмки ОТК
Тип элемента управления рычажковый (перекидной рычаг)
ТНВЭД код 8536508008
Условный номинальный ток короткого замыкания Iq 20 кА
Условный тепловой ток на открытом воздухе Ith (A) 250
Цвет управляющего элемента Белый
Частота тока (Гц) 50/60

В наличии на складе: 9 шт.

склад Мск: 9 шт.

23160.00р.

На складе
Код товара: 259924
Артикул: 259924
